Можно на минус
(G)
Меня интересует только включение
Yuriy
Питание с устройства пин на плюс
Тогда мощность и напряжение питание у него какое?
Yuriy
Меня интересует только включение
Кратковременное.... значит вкл и быстро выкл
(G)
Да
(G)
Питание 3.5
(G)
Мощность не известна
Yuriy
Ресивер это что, приемник какой то rf, ir и т.п?
(G)
Ресивер это я взял за пример. Так как если написал бы слово чайник меня закидали бы вопросами
Yuriy
Мощность не известна
Ну она не должна превышать параметры полевого транзистора... возможно solid реле проще использовать, если ток значительный требуется этому "ресиверу"... хотя 3.5 В... странное напряжение, тоже от балды, к реальности не имеет отношения? Все таки тут важно напряжение, ток которым требуется управлять... Может и два полевых потребоваться :) И странно что реле не обеспечивает требуемую "быстроту", сколько это мс?
(G)
Напишу как есть будь что будет . Помыл чайник поставил не просушив, он у меня как херакнул. Разобрал заказал плату, и подумал а почему не влючить его удаленно при помощи скажем есп01 посмотрел думаю возможно замерил напряжение Толи 3.5 Толи 5, можно понижайкой выйти. Прошил есп, разобрался, точнее мне помогли разобраться как подавать кратковременный сигнал на пин. Все. Подключение меня тормозит. И вся семья кипятит воду в кастрюли реле не залезть в ручку
(G)
(G)

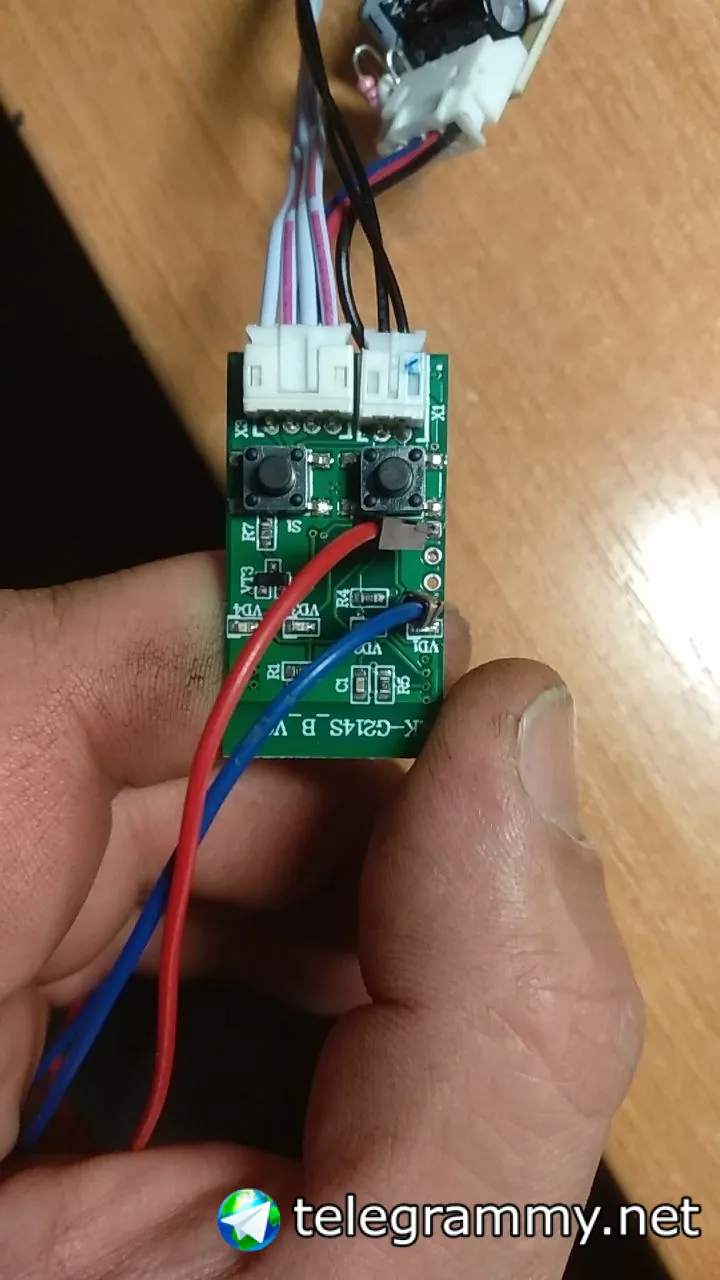

Вот платы вольтаж щас замеряю
(G)
3.3 уольта
(G)
Вольта
(G)
Чайник блютузовский работает по приложению
(G)
Как ток замерить? Это кнопку нужно выпаивать?
Yuriy
Чайник блютузовский работает по приложению
Ну определенно там есть уже "полевик - реле"... но ты вроде питанием платы управлять хочешь - подача автоматически включает чайник? зачем кратковременно тогда... или ты кнопкой (их две) управлять хочешь, имитируя ее замыкание?
(G)
Да типо нажал и все. При закипании все выключается
(G)
Ну и воткну датчик температуры для того что бы контролировать температуру, но это так чисто что бы свободных пинов на есп не оставлять.
(G)
Просто через блютуз пока заканектиься очень долго, но информативно. Значит можно напрямую без бэков и транзисторов?
Yuriy
Просто через блютуз пока заканектиься очень долго, но информативно. Значит можно напрямую без бэков и транзисторов?
Думаю нет, и потребуется solid реле, размером с тот же полевик, это определенно сработает.
(G)
Почему нет? Говорю для реле места нет, да и смысл у реле какой, плюс минус приводят в действие плюс, зачем эти сложности?
(G)
Питание и будет происходить с плат данного чайника
Yuriy
Почему нет? Говорю для реле места нет, да и смысл у реле какой, плюс минус приводят в действие плюс, зачем эти сложности?
Ну реле ты можешь параллельно кнопке подключить - сохранив ее функционал. Размер у ssr реле - они мелкие есть совсем совсем внутри тот же полевик, но обвязка не нужна, хотя избыточно для задачи
(G)
Кнопка и так будет работать. Если буду рядом с чайником нажму и не чего страшного что на веб у меня не будет отображаться влючение
(G)
Я живу на Таймыре найти маленькие реле сложнее чем можно себе представить, Али долго
Yuriy
Я живу на Таймыре найти маленькие реле сложнее чем можно себе представить, Али долго
Ну тогда так http://chipinfo.pro/elements/transistors/general/image/mosfets_as_key.png http://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-3.html
(G)
Ну тогда так http://chipinfo.pro/elements/transistors/general/image/mosfets_as_key.png http://easyelectronics.ru/upravlenie-moshhnoj-nagruzkoj-postoyannogo-toka-chast-3.html
Спасибо вот именно что то такое и думал но не знал что. Вечером чайник будет работать, или спалю его нафиг. Транзистор как я понимаю можно любой? У меня где то был 2222
Yuriy
Спасибо вот именно что то такое и думал но не знал что. Вечером чайник будет работать, или спалю его нафиг. Транзистор как я понимаю можно любой? У меня где то был 2222
вот тут - раздел постоянный ток почитай - оптопары будет достаточно (да если бы arduino, где 50мА на gpio не проблема, что для esp01 не вариант) , про транзисторы подходящие там тоже есть... https://alexgyver.ru/lessons/arduino-load/ Да вообще тема раскрыта - опять же молодец Alexgyver написал статью - практическое пособие, без "лишней" теории... жаль не написал что актуальна информация именно для arduinо аппаратной платформы... Если померить ток - протекающий при нажатии... то можно и напрямую попробовать без риска (в случае esp32 я бы попробовал напрямую определенно, ну плюс кнопки все равно "измерить" надо) А так действительно полевик оказался лучшим решением,
(G)
Там разве можно жить?
Там нужно жить!
Николай
Там нужно жить!
Чур меня, чур! :)
(G)
Кнопка включения и выключения, теоретически подаётся питание при нажатии
ok-home
Кнопка включения и выключения, теоретически подаётся питание при нажатии
при нажатой кнопке на обоих выводах питание - при отжатой кнопке на одном выводе питание на втором 0 ?
(G)
Ну да
(G)
Вот я и думаю подать питание при помощи есп
Yuriy
Вот я и думаю подать питание при помощи есп

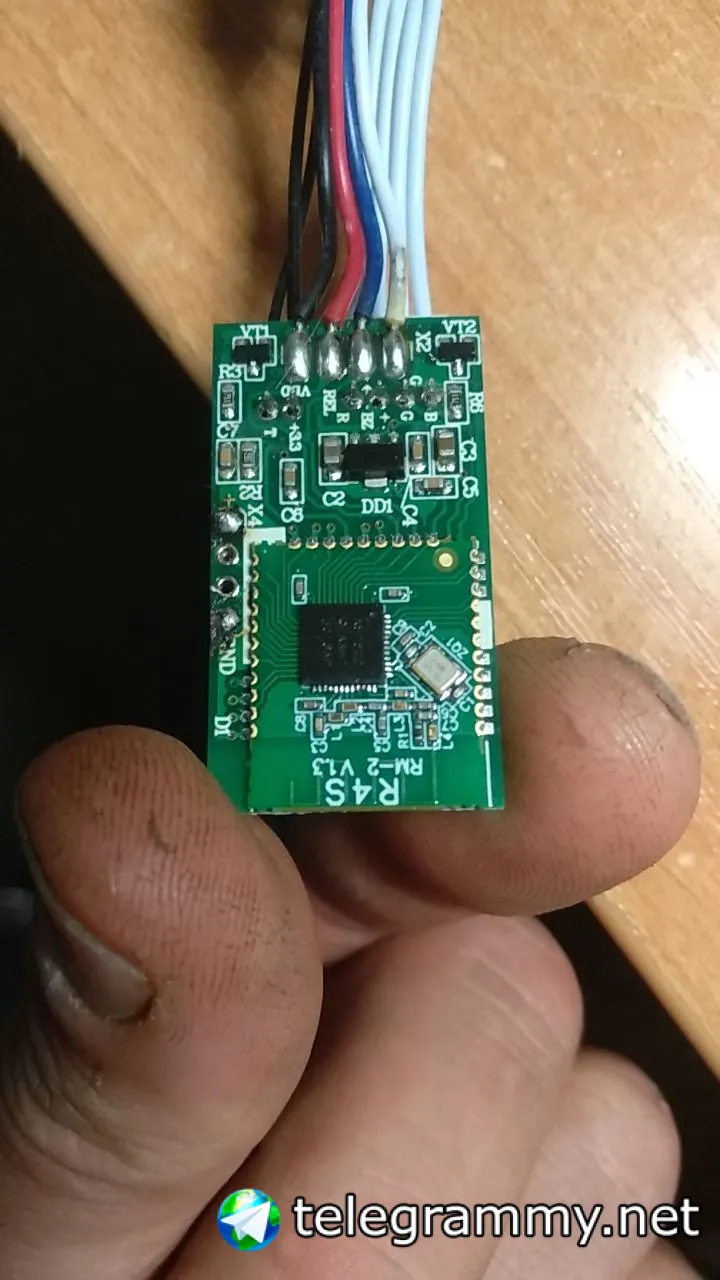

Кнопка цепь замыкает, размыкает... а можешь фото платы крупно сделать с двух сторон, чтобы видно было дорожки и компоненты? PS 2N2222 подойдет схема подключения и какие резисторы поставить - как посчитать https://www.diyengineers.com/2020/12/17/2n2222-transistor-npn/
(G)
(G)
(G)

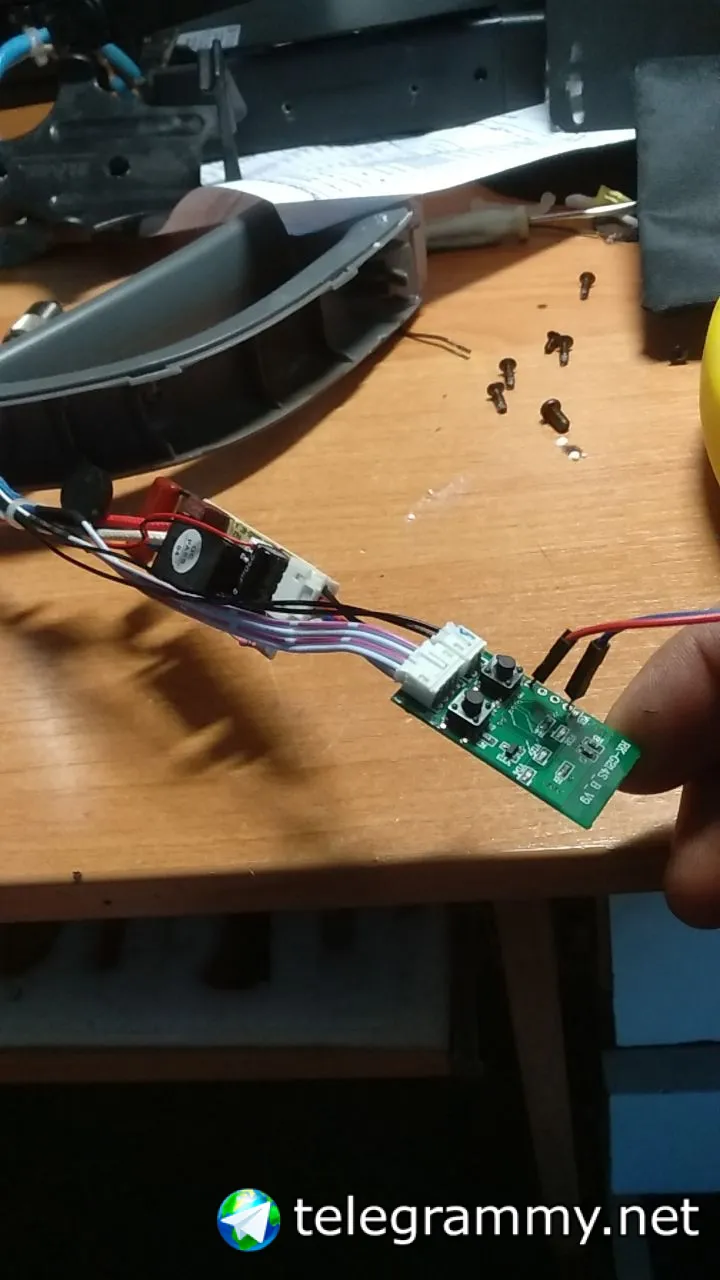

Красный синий это питание 3.3 вольта беру с платы
Yuriy
Красный синий это питание 3.3 вольта беру с платы
В остальных проводах ты нашел тот на котором 3.3в появляется при нажатии кнопки?
(G)
На клопке 3.3 вольта
(G)
На положительном выходе
Yuriy
Кнопка на этой плате сообщает МК о нажатии, и так же сигнал об этом должен уйти в силовую часть, там явно подписана RGB подсветка (их исключить можно) и возможно та колодка X1, где два они куда идут и x3? пробовал мультиметром мерить относительно GND, что на них при нажатии?
(G)
На данный момент ушел из дома, работа. Но пробовал замыкать два контакта на кнопке, чайник включается. Значит сигнал с есп через транзистор сделаю будет подавать питание на кнопку, соответственно включать все остальное, а отключение можно так же произвести кнопкой или при закипании чайника
(G)
Колодка где два идут на бипер пикает при нажатии
(G)
не на бипер а на датчик температуры
(G)
Ошибся
Yuriy
Значит у тебя он уже есть :) Второй зачем ставить?
(G)
Есть что?
Yuriy
Ну и воткну датчик температуры для того что бы контролировать температуру, но это так чисто что бы свободных пинов на есп не оставлять.
(G)
Чайник блютузовский. Мне нужно реализовать wifi так удобнее через домотикз или тасмоту управлять
(G)
А температуру что бы посмотрел что вода 80 градусов то можно не влючать
(G)
Это так что бы информация визуально моментальная была
(G)
Я в выключатель соноф к сыну в комнату засунул датчик температуры очень удобно
Yuriy
Там наверное обычный у которого сопротивление меняется, через делитель -> adc esp, зачем втыкать еще один...
(G)
(G)
Что бы работал по wifi
Yuriy
Я в выключатель соноф к сыну в комнату засунул датчик температуры очень удобно
Ну там датчик не для чайника - им воду не померишь Типа если tasmotа планируется то https://tasmota.github.io/docs/ADC/ https://community.home-assistant.io/t/tasmota-rules-for-analog-pin-temperature-sensor/291793
Yuriy
Спасибо. Но там нет последнего релиза, который стал условно-платным)
В смысле на сайте у них он заявлен как условно-платный? Есть предложение по желанию оплатить скачивание...
Yuriy
Да.
Интересно... действительно appimage 1.0.0 за деньги, исходников на гите нет, но в исходниках есть 1.0.0rc2 в develop ветке - коммит 24 мая... а последний Jun 2, 2023 , релиз вышел Jun 19, 2023... хз были ли изменения (значимые) в этот период... может и нет https://forum.fritzing.org/t/can-t-find-source-code/19723/8 Как собрать https://github.com/fritzing/fritzing-app/wiki/1.-Building-Fritzing и есть dockerfile для сборки в проекте, но придется поправить скачивание с гита исходника
Nikita7131
О вспомнил, пока народ есть. Как вы текстовое меню делаете для символьного дисплея

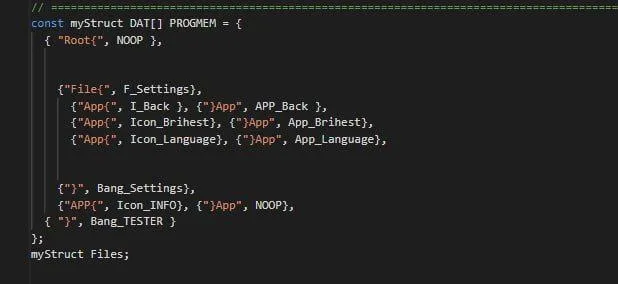

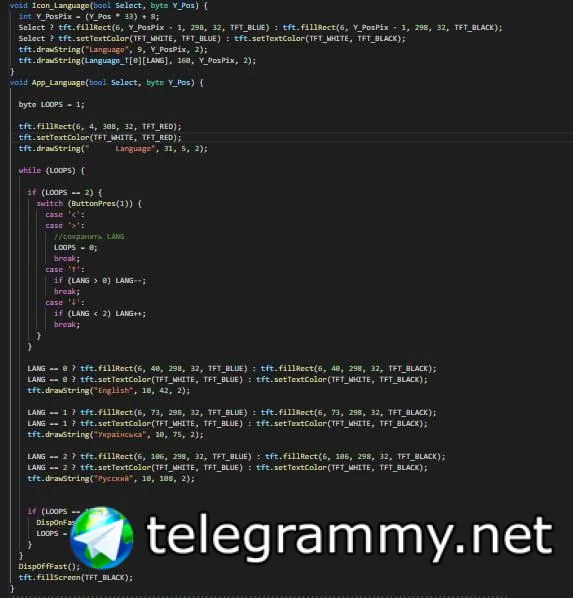

сделал такую ​​штуку, не идеал, жрет довольно много памяти, но пользоваться на тех же esp32 можно
Nikita7131
Nikita7131
Nikita7131
Nikita7131
Nikita7131
Nikita7131
