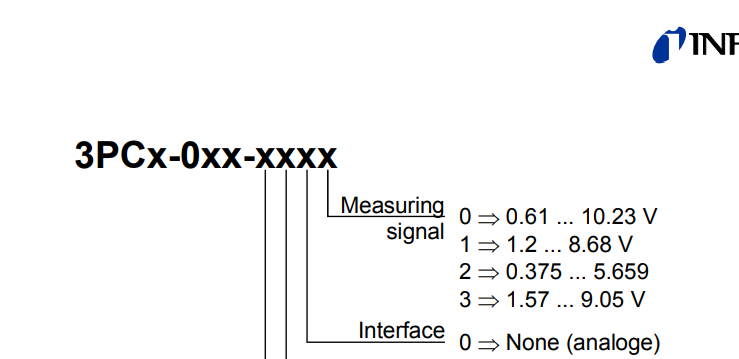

там калибровочные кривые указаны

а прокалибровать давление-напряжение не могу, доверять буду паспорту

там калибровочные кривые указаны

в любом случае можно отделаться либо одним операционником либо двумя

можно же делитель на операционнике сделать

можно же делитель на операционнике сделать

гарантированно спасет ситуацию, усилить сигнал первым операционником, разделить делителем, потом разделенное усилить вторым

в смысле сразу на приборе повторитель поставить, и его уже делить, а потом снова повторитель?

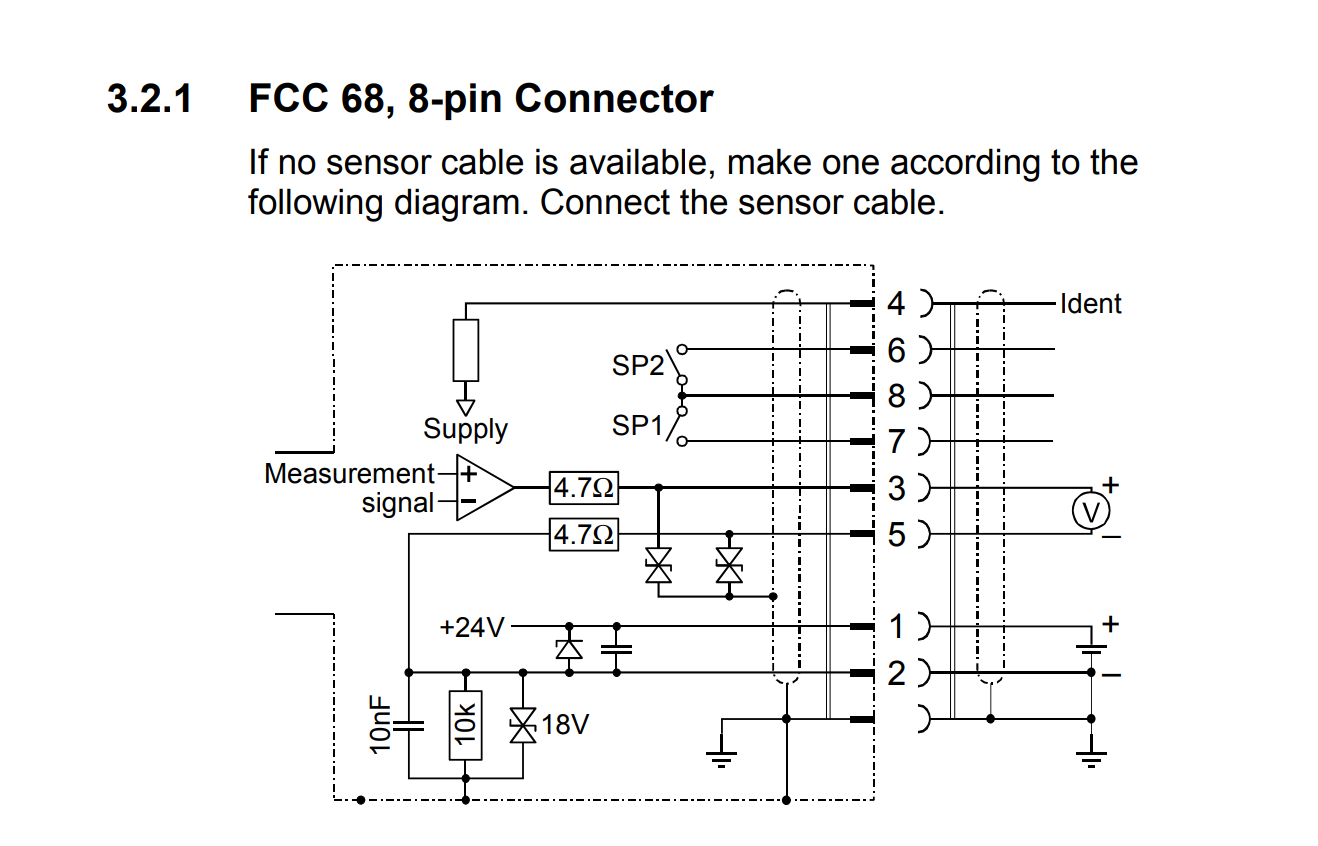

Коллеги, как правильно считывать напряжение с контактов 3 и 5 при помощи esp? Прибор выдаёт диапазон напряжений от 0 до 10В, значит на есп напряжение надо как-то пропорционально уменьшить. Подойдёт ли тут обычный делитель напряжений или его почему-то тут применять не стоит? Нигде ниже в мануале к прибору не увидел никаких характеристик выхода (типа тока который он может выдавать), так что видимо об измерении надо судить по этой схеме...

посмотрел картинку, там сигнал усиленный, можно сразу делитель ставить

А не проще купить готовый модуль типа ina219 и не заниматься ерундой?

хочется разрешения побольше

Спасибо, я тоже почитал про операционники, додумался до этого) правильно я понял, что видимо там не усилитель, а дифференциальный повторитель стоит? Как раз для таких как я, которые делитель хотят ставить)

Спасибо, я тоже почитал про операционники, додумался до этого) правильно я понял, что видимо там не усилитель, а дифференциальный повторитель стоит? Как раз для таких как я, которые делитель хотят ставить)

хочется разрешения побольше

хочется разрешения побольше

Спасибо, я тоже почитал про операционники, додумался до этого) правильно я понял, что видимо там не усилитель, а дифференциальный повторитель стоит? Как раз для таких как я, которые делитель хотят ставить)

Спасибо, я тоже почитал про операционники, додумался до этого) правильно я понял, что видимо там не усилитель, а дифференциальный повторитель стоит? Как раз для таких как я, которые делитель хотят ставить)

И меряется разбалансировка моста, напряжение маленькое и мерять его тяжело, поэтому ставят дифф. усилитель, да

Там не 4-20 выход случайно, не?

Hx711 в принципе неплохое АЦП

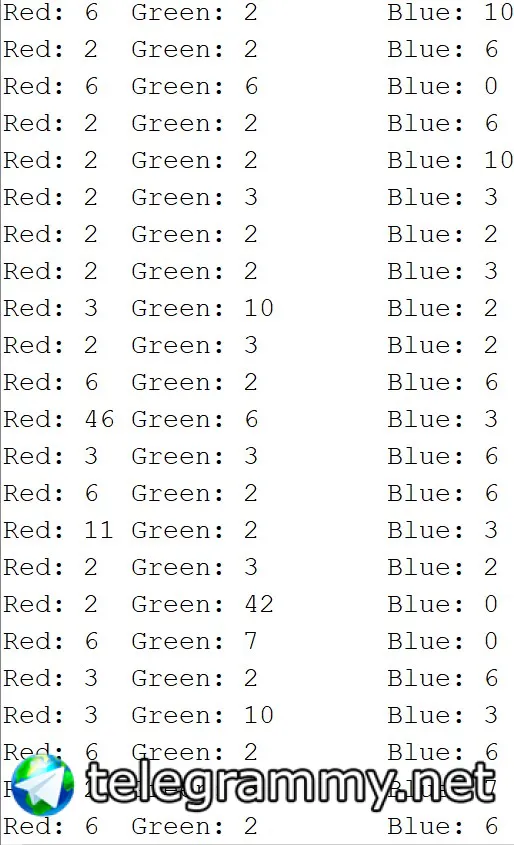

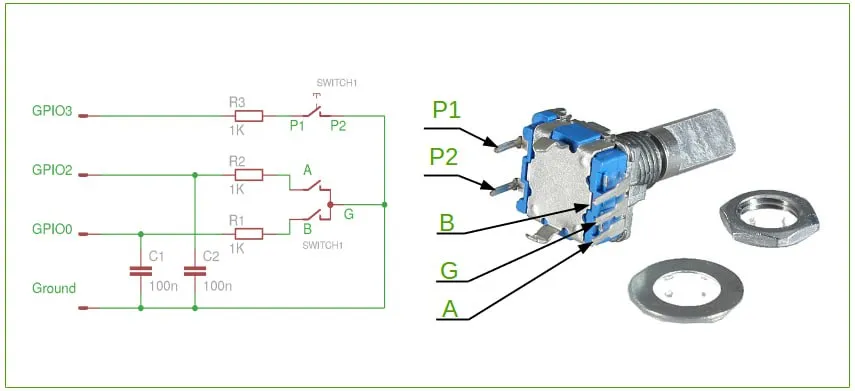

всем привет , как убрать эти скачки в потенциометре

всем привет , как убрать эти скачки в потенциометре

всем привет , как убрать эти скачки в потенциометре

https://github.com/sikorapatryk/sip-call вот это за основу взял

Подскажи, а под какую версию idf у тебя собралось?

Судя по дате проекта, я бы предположил что не старше idf 5 летней давности

попробовал 3.1, сыпется с ошибками

Так посмотри какие ошибки, может они элементарны

Submodule path 'components/esp32/lib': checked out '3bab1a12ad2e228375a2d338a781600884f3bd47' make: *** [/Users/t/Projects/ESP-IDF/sip-call-master/build/bootloader/bootloader.bin] Error 2

Подскажи, а под какую версию idf у тебя собралось?

5.1

А случаем не осталось проекта адаптированного? Там же нужно CMakeLists прописать везде?

Я там пол проекта перепилил. Собрать это пол беды. Там ещё сам протокол sip у Астера поменялся чуть и пришлось логику менять.

Да мне бы хотя бы собрать этот, я попробовал вот этот пример https://github.com/espressif/esp-adf/tree/master/examples/protocols/voip все запустилось но на определенном моменте регистрация обрывается, а все что связано с сипом там в бинарниках

Ага, поэтому я взял то за основу и пилил. Дебажить adf не благодарное занятие.

А чтобы запустить исходный пример ты что то кроме cmakelists делал?

Буквально батарейка садится скажем на 4.19 и он перезапускает заряд. Я думаю что это не очень хорошо для лития, так как он не предназначен для работы в буфферном режиме

Кто работал с пьезопищалками? Как можно правильно подключить их к есп, чтобы можно было иметь красивый звук? Я сейчас подключаю пассивную пищалку к pwm пинам, но звук отвратительный — слишком много высоких частот. Кондёр на 2 мкФ не помогает

Делал на паре ног с противофазным меандром. У пьез есть резонансная, вот возле нее и работаем. Звук сильный, в закрытом корпусе пищит. При наладке дырка пьезы заклеена родной заглушкой, сильно бьет иначе. Но ушел от пьез на smd динамик и опер китайский. Все паяют на jlcpcb

Динамик по громкости такой же получается?

Вполне, и динамиков под разную мощу как грязи. По даташитам дБ указаны. Усилок 8002 по памяти, какойто голимый китай

Делал на паре ног с противофазным меандром. У пьез есть резонансная, вот возле нее и работаем. Звук сильный, в закрытом корпусе пищит. При наладке дырка пьезы заклеена родной заглушкой, сильно бьет иначе. Но ушел от пьез на smd динамик и опер китайский. Все паяют на jlcpcb

А противофазный меандр это что?

Тот же pwm на 50%. Ноги меняются полярностью, созданая H-мост. Естественно проц должен от нуля до питания на ноге ток давать. И у пьезы большая емкость, на переменке нагрузка весьма ощутима. И щелкнув по большой пьезе можно импульсом отстрелить ногу

Ну офк через транзистор я уже подключаю, заметно уменьшение громкости при прямом подключении к ноге

Смайлик вижу, но хотелось бы пару слов)

Ты будешь смеяться, но вот открываю я сейчас новости от Гугла и там, на hackaday, статья двухдневной давности с названием "an open-source free circuit simulator") так что покупать не надо. QucsStudio. Но только под винду

Я изначально понимал, что под винду такого софта жопой жуй. Проблема в том, что я винду в кармане носить не могу) А хотелось бы на работе хоть чем-то заниматься..

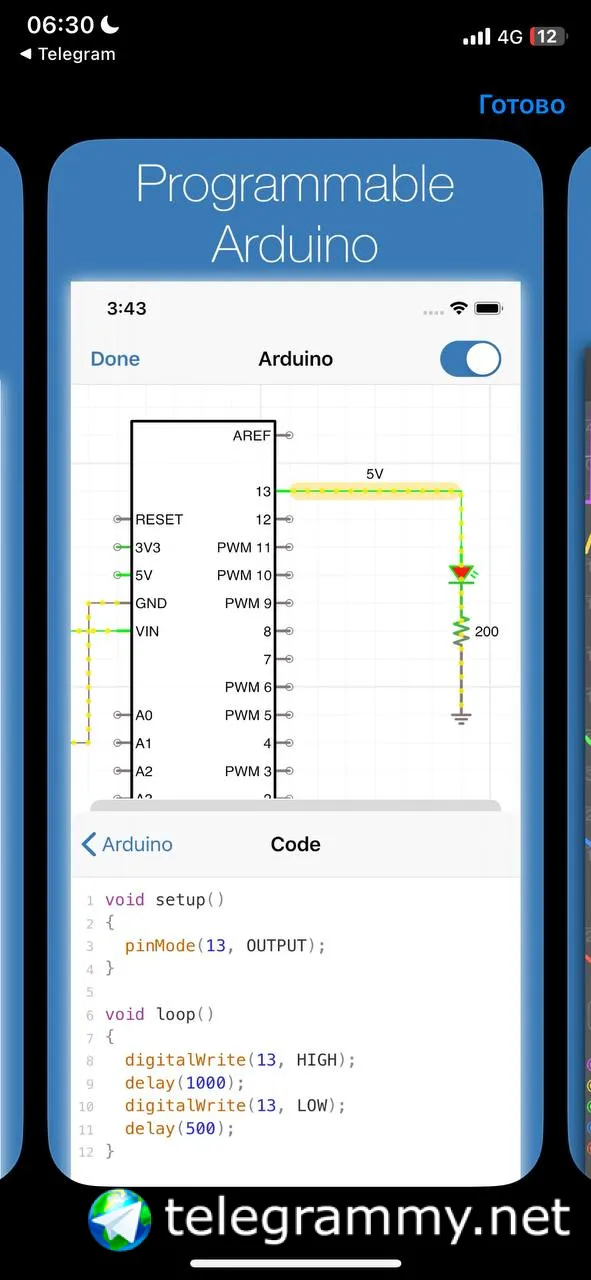

Господа, кто-нибудь пользовался? Есть смысл покупать? https://apps.apple.com/ee/app/icircuit/id383359044

Не пользовался, по скриншотам посмотрел, там аналоговая электроника и базовая цифровая.Пойдет для прочтения с книжкой по электронике. Но не увидел ничего из микроконтроллеров. Всё таки полагаю вы не каскады усилителей считать будете.

Можешь вообще-то) через удаленный рабочий стол. Я так в eve online играю)

Не пользовался, по скриншотам посмотрел, там аналоговая электроника и базовая цифровая.Пойдет для прочтения с книжкой по электронике. Но не увидел ничего из микроконтроллеров. Всё таки полагаю вы не каскады усилителей считать будете.
