stеfan
три других таких же куска нормально двигателями управляют , вот и не могу понятьэ
iҚØN🐾🐾
Тут нужны на землю 4-10к
ㅤ
три других таких же куска нормально двигателями управляют , вот и не могу понятьэ
Да может у тебя просто утечка где идет с этого пина?
iҚØN🐾🐾
Затвор-исток
stеfan
stеfan
В даташите их нет
stеfan
?
iҚØN🐾🐾
Щас пошлю в чаты ардуинщиков!
stеfan
??
stеfan
Не совсем понял , про что вы
iҚØN🐾🐾
https://elektrolife.ru/mosfet-modul-140c07-rabota-mosfet-tranzistora-v-kachestve-perekljuchatelja/
iҚØN🐾🐾
Читать до полного понимания
stеfan
Да читал я , еще раз повторю, насколько корректно использование драйвера совместно с стягивающими резисторами
iҚØN🐾🐾
Это вообще не важно, с чем он работает. Хоть с ключом ко стоку.
iҚØN🐾🐾
Это еще не ловил самовозбуда, если они рядом.
iҚØN🐾🐾
Без резюка З-ИС они могут входить в автоколебательный процесс, тоже проходили, чуть не спалил нахрен транс)
iҚØN🐾🐾
А когда мосфеты параллельно соединяются - там вообще на каждое параллельное соединение затворы отдельными резюками выводятся
stеfan
ㅤ
Это вообще не важно, с чем он работает. Хоть с ключом ко стоку.
Блять на тех же нубуках зачастую на затворах ключей нет никаких резюков
ㅤ
Снимаешь драйвер и затвор тупо болтается в воздухе
stеfan

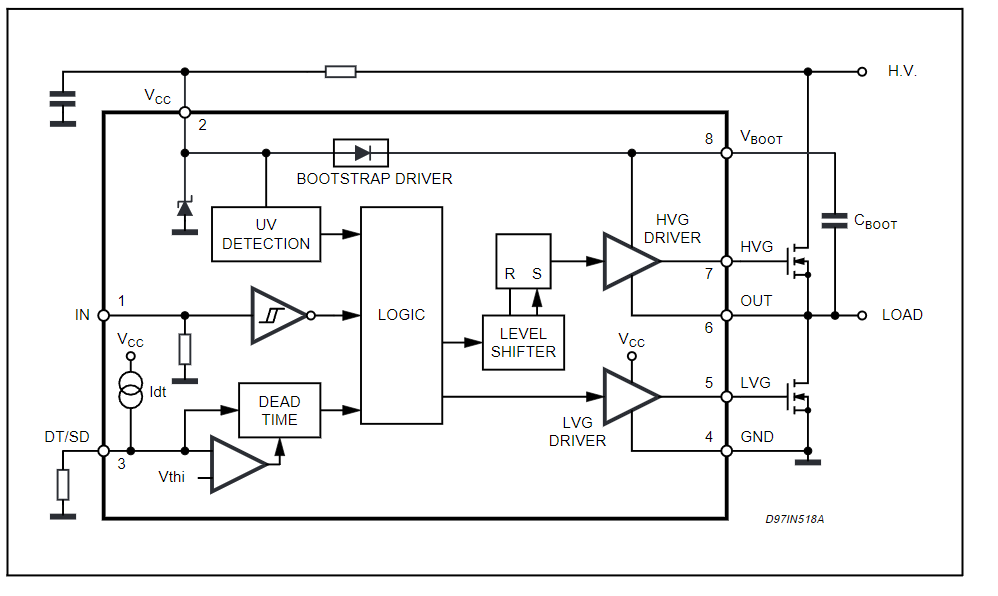

У китайцев на этой микрухе есть драйвер двигателя зеленый такой
stеfan
и Все работает годами
stеfan

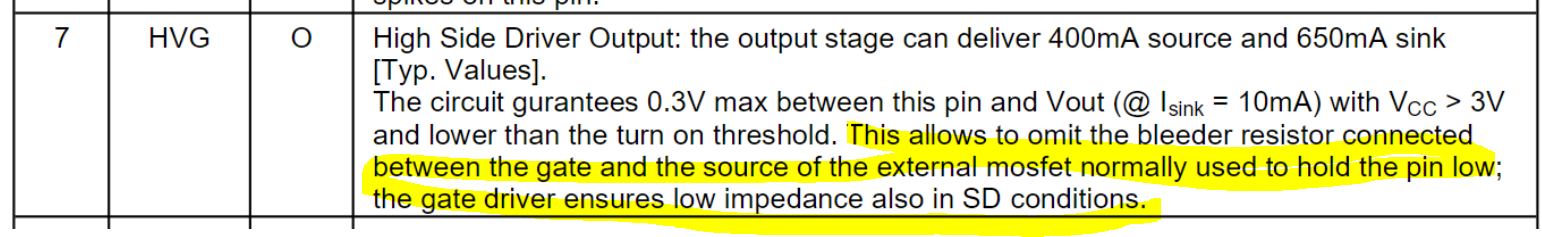

и даташит говорит обратное
stеfan
явно прописано, что стягивающий не требуется
stеfan
пошел искать, че садит
stеfan
спс всем
iҚØN🐾🐾
Аминь!
stеfan
Алюминь
stеfan
stеfan
Кажись нашел
stеfan

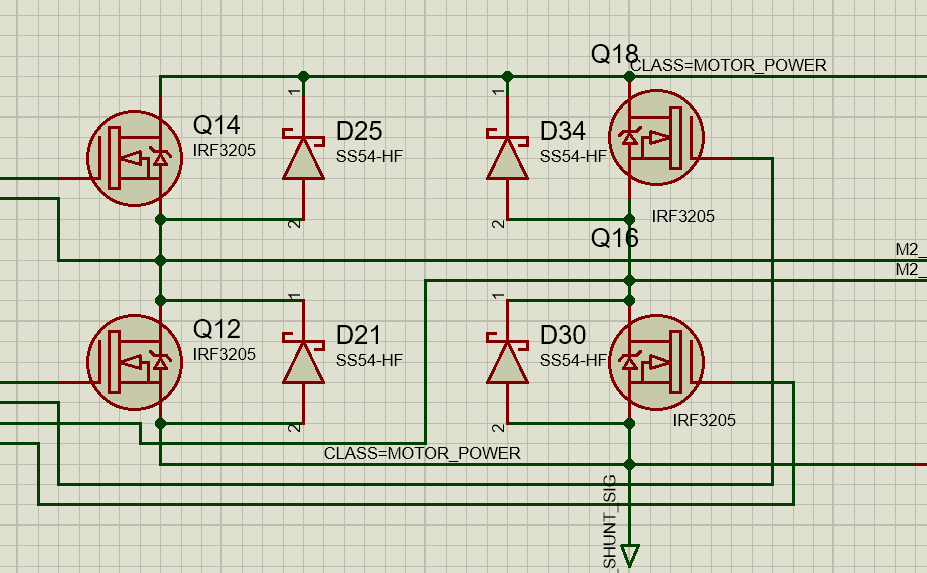

пробило диоды, которые в параллель поставил
stеfan
Я так понимаю, надо ставить диоды серьёзнее , с большим запасом по току
stеfan
?
ㅤ
Я так понимаю, надо ставить диоды серьёзнее , с большим запасом по току
Кто ж знает что у тебя за мотор
ㅤ
Там не по току надо ставить, а по напряжению. И нахуя шотки?
stеfan
Там не по току надо ставить, а по напряжению. И нахуя шотки?
Я вспомнил, я таки давно в его воткнул двигатель на него не рассчитанный на этот это дело. Он 10 а нормальное, значит пиковое выше. Транзистор то до 100 а, а вот диод ss54 от этого скорее всего умер
stеfan
Типа не будет влиять?
stеfan
Насколько я помню, когда транзистор закрывается , растет напряжение резко
stеfan
Его на диод
stеfan
Но диод до 40 вольт
stеfan
Мог такой скачок быть?
ㅤ
Там в сотню вольт запросто
ㅤ
А диод на 40
stеfan
Понял, пошел Гулить расчет
ㅤ
Так у тебя осцил же есть
ㅤ
Поставь его и посмотри что происходит при закрытии мосфета
stеfan
Такая херня только с определенным двигателем, остальные движки с тем же рабочим напряжением но с меньшим потреблением живут хорошо
ㅤ
ㅤ
Во вторых больше катушка - значит больше обратный выброс
stеfan
Сейчас в одну сторону он пока работает
ㅤ
В смысле работает в одну сторону?
stеfan
Одно плечо ещё живо
ㅤ
А
ㅤ
Да осцил то воткни посмотри. Там может прилетать 100-200 вольт запросто. Диод на 40 вряд-ли выдержал такое
stеfan
Спасибо за мысль
stеfan
Как раз на не добитом поляну
stеfan
Гляну
stеfan
А если в параллель двигателю Варистор воткнуть? Сильно дичь?
ㅤ
Вряд-ли. У него время срабатывания как я помню немного другое
ㅤ
Мосфет убьет. А следом за мосфетом и драйвер
stеfan
Понял, короче по сути ток диод по злее
stеfan
Ставить
ㅤ
Просто диод поставь на большую напругу
stеfan
Просто диод поставь на большую напругу
Это я сделаю. Просто для понимания спросил. Не знаю , сколько нс требуется , чтоб убить драйвер или мосфет , поотому подумал , что если напряжение будет большое , Варистор просто возьмёт "удар" на себя , а в обыкновенном режиме будет сопротивление в параллель движку
ㅤ
Это я сделаю. Просто для понимания спросил. Не знаю , сколько нс требуется , чтоб убить драйвер или мосфет , поотому подумал , что если напряжение будет большое , Варистор просто возьмёт "удар" на себя , а в обыкновенном режиме будет сопротивление в параллель движку
Ну так ты сам поставил диод на 40 вольт, а там если напруга в 100-200 вольт? Рано или поздно его прошибет и будет утечка
stеfan
stеfan
Главное нашлось
ㅤ
Так присри другой. Проблем то
ㅤ
Там же впереди драйвер
stеfan
Я правда не понял почему напруга проседает от есп
Дальше пока не копал. может ещё чё поосаживает
