А зачем для этого ты подтягиваешь его к 5 вольтам?
Так в инете советуют
Дио
Дио
Резисторы на линиях SDA (Serial Data) и SCL (Serial Clock) используются в шине I2C для обеспечения правильного уровня сигнала и предотвращения проблем, связанных с шумами и помехами.
ㅤ
Всё верно
ㅤ
А твой случай тут причем
Дио
Резисторы помогают контролировать уровень сигнала на шине I2C. Они создают делитель напряжения вместе с подтягивающими резисторами в плате ESP32, обеспечивая правильное напряжение на линиях SDA и SCL.
ㅤ
ㅤ
Притягивая линию SDA/SCL к 5 вольтам ты получишь на линии 5 вольт.
Дио
Они создают делитель - разве делитель не понижает напряжение?
ㅤ
А блять ты про делитель. Тфу
Дио
Ты читал это?
ㅤ
Что именно
Дио
Это верное утверждение?
Дио
Или все-таки нет?
ㅤ
Не страдай херней. Запитай экспандер от 3.3 вольт а подсветку от 5.
ㅤ
А то опять удаление гланд через задний проход
iҚØN🐾🐾
Да блин на одном полевике собрать конвертер
iҚØN🐾🐾
Ну вернее, на двух, для обеих шин
iҚØN🐾🐾
Хотя да, чего я советую)
iҚØN🐾🐾
Ну я заранее рассыпухой затарился)
ㅤ
Мосфеты
Хуле их ждать. Сходи в местный магазин да купи. Либо в крайнем случае на помойку. Ищешь выброшенный девайс - сковыриваешь необходимое
ㅤ
Да блять у тебя даже от 5 вольт он веками проработает
ㅤ
Там тока нет нихуя ниче не будет
Дио
Хуле их ждать. Сходи в местный магазин да купи. Либо в крайнем случае на помойку. Ищешь выброшенный девайс - сковыриваешь необходимое
Нет магазинов, а по помойкам у меня нет привычки лазить
ㅤ
Нет магазинов, а по помойкам у меня нет привычки лазить
"Помойка" это образное выражение. Может кто-то че-то выкидывает
Дио
Нет, магазов таких в городе я вообще не нашел
Дио
Ааа, это есть, там ценник я ебу
Дио
Что надо купить на будущее, чтобы преобразовывать логические сигналы?
Дио
С 5 вольт до 3.3
ㅤ
Ааа, это есть, там ценник я ебу
Да тебя хрен поймешь. То надо ждать 3 недели долго, то хх рублей дорого
Denis
схему от stk500 посмотри
iҚØN🐾🐾
https://robotchip.ru/obzor-konverterov-logicheskikh-urovney/
iҚØN🐾🐾

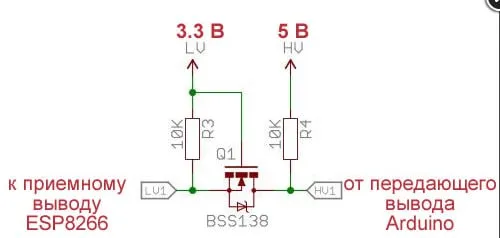

Я как-то делал на одном сдвоенном мосфете и резисторной матрице. Ровно 2 детали)
iҚØN🐾🐾
https://external-content.duckduckgo.com/iu/?u=https%3A%2F%2Fi.stack.imgur.com%2FRkj8N.png&f=1&nofb=1&ipt=bf732483e9cc995c2a003724c2b0687b8987571985a354af4c6fda6ae7fdc84f&ipo=images
iҚØN🐾🐾
Ну ток наоборот
ㅤ
Что надо купить на будущее, чтобы преобразовывать логические сигналы?
На али пишешь logic level converter. Там за 100 рублей можно ведро взять
iҚØN🐾🐾
ㅤ
iҚØN🐾🐾
Ну тогда и вообще не надо херней страдать)
iҚØN🐾🐾
На экспандер +3.3в, на подсветку отдельно 5в
ㅤ
Ну тогда и вообще не надо херней страдать)
Так я ему так и сказал - херней мается. Запитал отдельно подсветку и все
iҚØN🐾🐾
Ога
ㅤ
Что сложно? Вон конверторы 100₽ 10 штук
А зачем присирать что дополнительное когда надо просто добавить один провод?
Дио
Так я ему так и сказал - херней мается. Запитал отдельно подсветку и все
Я ебу чтоли как ее питать отдельно, я новичок.
ㅤ
Еще одну точку отказа - ну вперед
iҚØN🐾🐾
PCF5805 от 3.3в работает хорошо
iҚØN🐾🐾
Или какой там он
ㅤ
8574 вроде
iҚØN🐾🐾
Иногда и 8575 ставят, но не суть
ㅤ
Какие-то мосфеты городить
iҚØN🐾🐾
Это легче, да
iҚØN🐾🐾
iҚØN🐾🐾

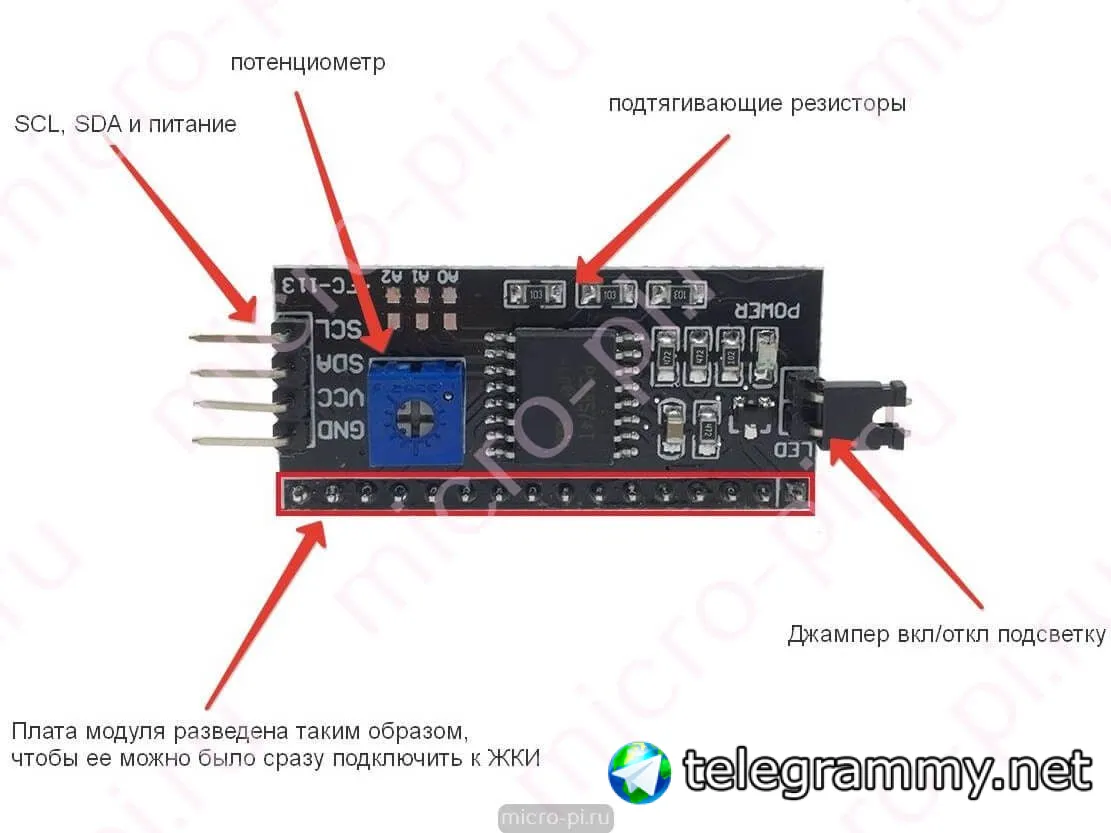

Вон смотри, у тебя на плате 15 и 16 выводы
iҚØN🐾🐾
Я не помню, вроде K к GND
iҚØN🐾🐾
А плюсовой где-то приходит к vcc
iҚØN🐾🐾
Там даже вроде перемычка его размыкает
iҚØN🐾🐾
iҚØN🐾🐾
Во
ㅤ
А. Точняк там же перемычка
ㅤ
ее снимаешь и 5 вольт туда втыкаешь
iҚØN🐾🐾
Вот джампер снять нахер и на него надеть вывод
iҚØN🐾🐾
А на vcc подать +3.3в
