Ну я на ноуте смотрю монитор порта

Теперь осталось рассказать как всё соединено, когда вы смотрите, что данные не приходят )

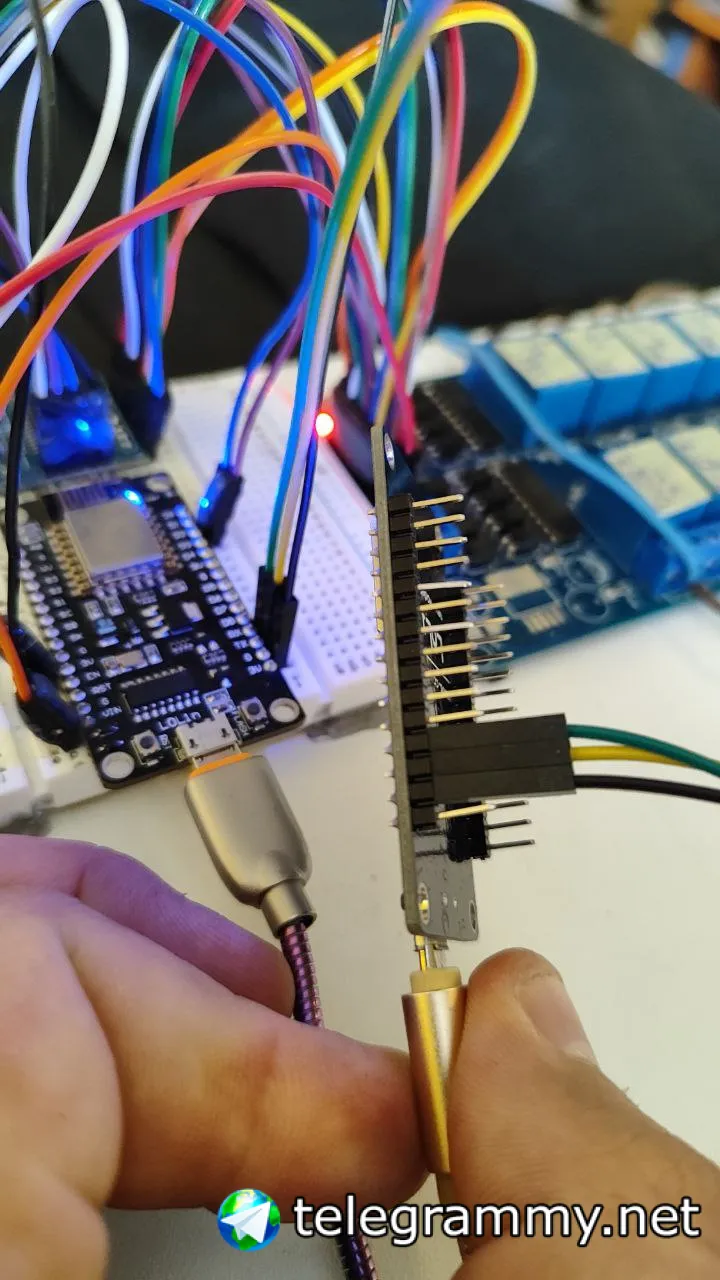

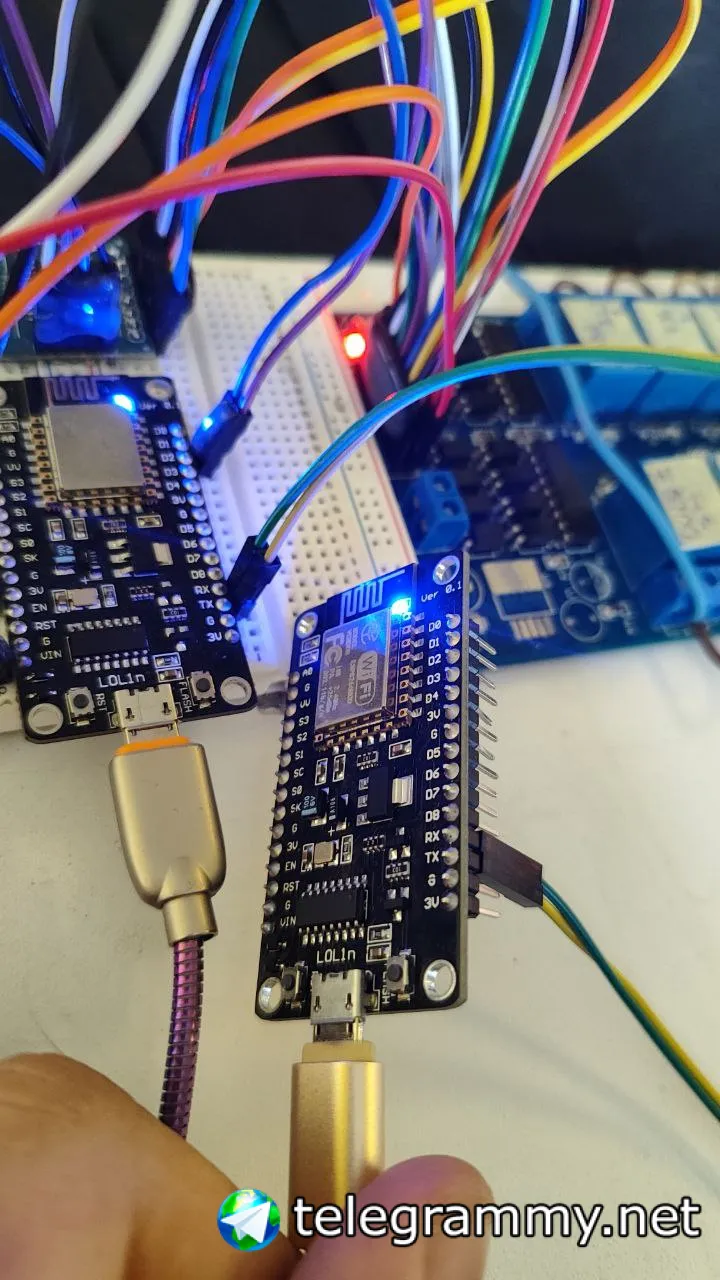

Tx1 -Rx 2

Rx1-tx2

Хм а третий проводок ?

Какой третий?

А принимающей сказано, что принятые данные нужно "протранслировать" в COM, который подключен к ноуту? (чтобы ноут-то это увидел)

Какой третий?

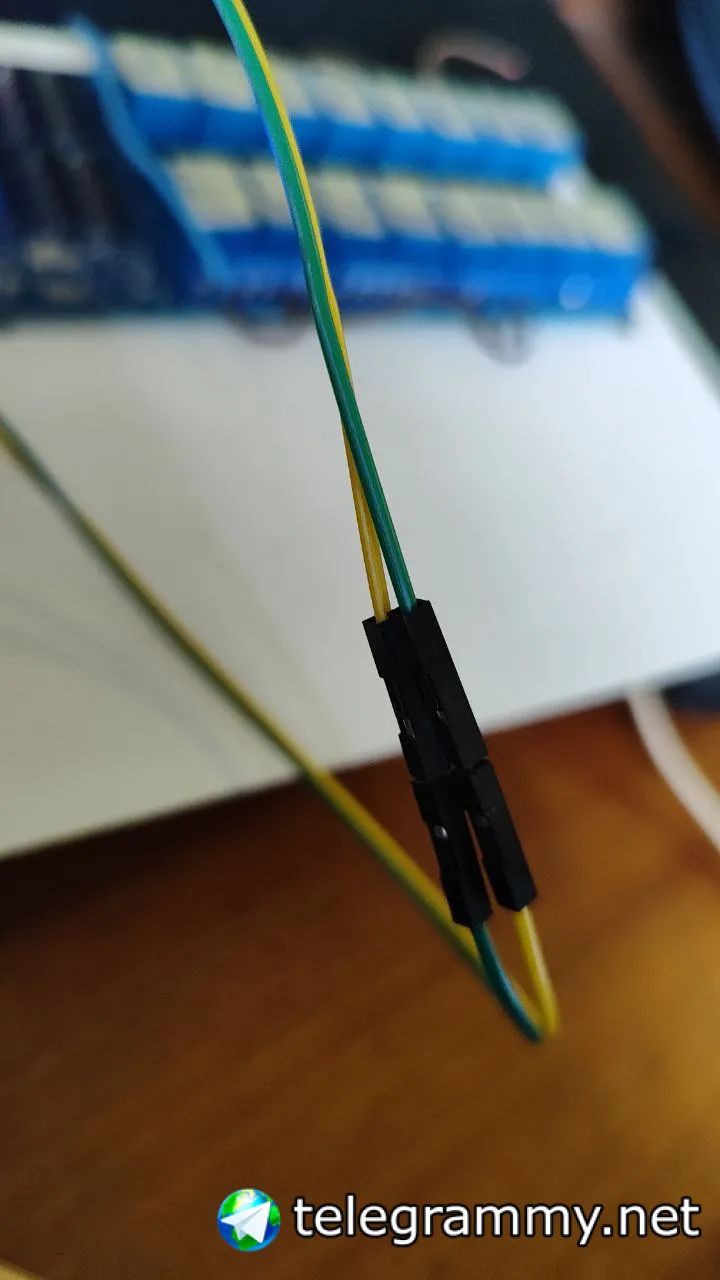

Обычно черного цвета ))

Ground соединить?

Бинго

Сейчас попробую

Не помогло

А принимающей сказано, что принятые данные нужно "протранслировать" в COM, который подключен к ноуту? (чтобы ноут-то это увидел)

?

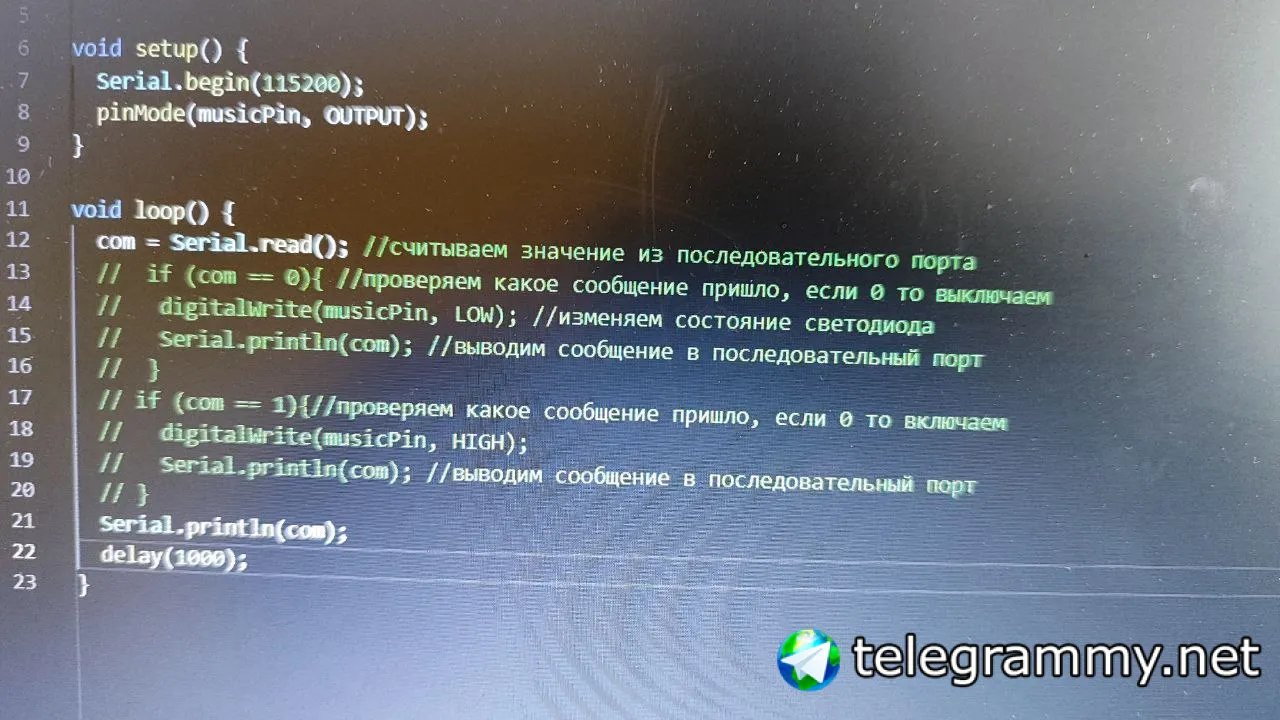

Вот код принимающей

Прошу прощения сразу что фото

И вроде начало уже работать, но я отправляю 0 или 1 в зависимости от положения кнопки

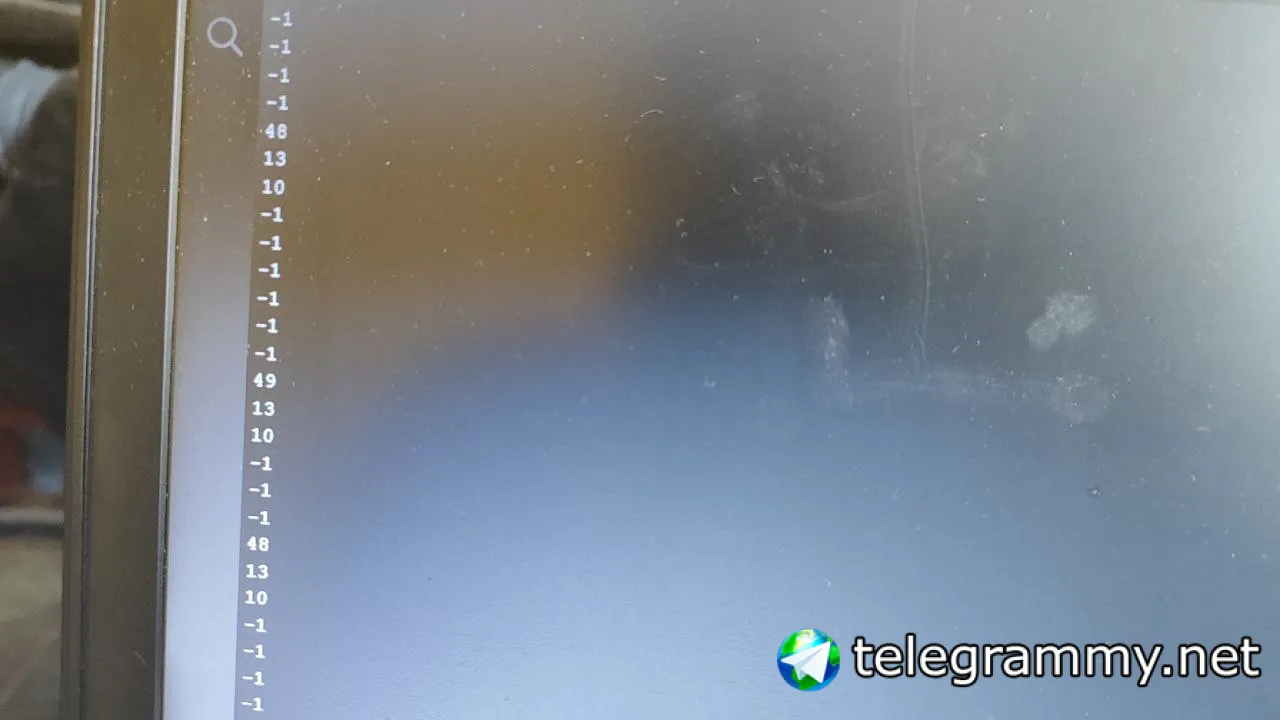

А приходит следующее

В некоторых чатах аж бан за фото экрана )) А разве не нужно номер "COM" объявлять? Мол, с COM0 принял, в COM1 отдал принятое.

Не знаю, первый раз такое делаю, но смотрел по скетчам в интернете, то там не надо было

вот тут кусочек примера как принять на порт и отправить в терминал ( приемник ), на другой плате отправить в этот порт (передатчик) сами сообразите ???? https://circuits4you.com/2018/12/31/esp32-hardware-serial2-example/

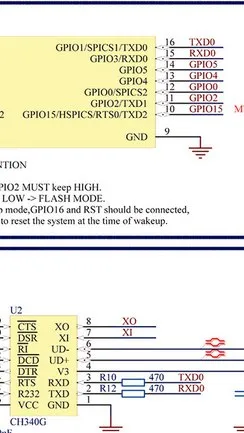

Вот тут какие-то цифири есть

Я точно не знаю, не приходилось пользовать юарты, отличные от USB-шных. Но подозреваю, что UART0(Serial) - это дубль сигналов между USB и UART mcu.

Я не шарю в этом

Я точно не знаю, не приходилось пользовать юарты, отличные от USB-шных. Но подозреваю, что UART0(Serial) - это дубль сигналов между USB и UART mcu.

Ну на nodemcu esp12 так и есть

Нужно на принимающей провода переткнуть. Из gpio3 - в gpio13, из gpio1 - в gpio15. В скетче com=Serial1.Read() и потом Serial.Println(com). Ну и не забыть сначала Serial1.begin(115200) добавить. Вроде должно заработать.

Не помогло

У тебя не будет корректном работать при включенном usb-uart преорабразователе (при воткнутом шнурке. Этот же юарт используется им. Там два юарта. Используй второй

Если честно я так и не понял

Шнурок то я смогу отключить и повесить 2 платы на повербанк

В конечном итоге оно так и будет

Если коротко всем проекте то мне сейчас нужно связать две платы, что с помощью blynk в телефоне нажимать кнопку и отправлять 1 в юарт, а с другой платы обратабывать это все и зажигать светодиод

Если честно я так и не понял

У ESP по два ком-порта. К одному из них подключен USB

Как мне тогда из подключить, на каких пинах 2 порт?

Как мне тогда из подключить, на каких пинах 2 порт?

Скетч взят готовый?

Как мне тогда из подключить, на каких пинах 2 порт?

https://t.me/ProEsp8266/243777

UART0 = Serial UART1 = Serial1

Используй UART1 (Serial1) для связи плат между собой. Если нужно что-то выдавать ноуту для отладки, "копируй" данные в UART0 (Serial)

всем привет. подскажите, а можно как-то при подключении Serial2.begin(115200, SERIAL_8N1, 25, 26); указать hardware ID?

всем привет

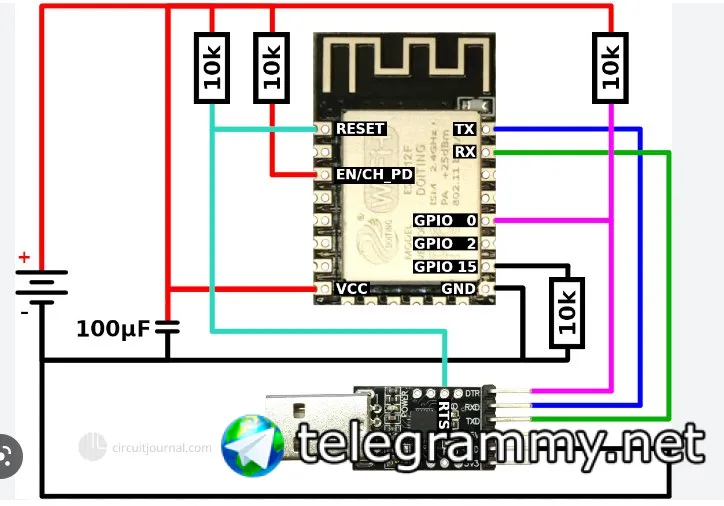

эти схемы нужен только для включения ESP12F?

И программирования. Внизу же ттл адаптер

я хочу сделать маинер из 6 есп12ф, какие схемы минимальные и стабильный для маинера

я хочу сделать маинер из 6 есп12ф, какие схемы минимальные и стабильный для маинера

🤡🤡

я хочу сделать маинер из 6 есп12ф, какие схемы минимальные и стабильный для маинера

Ухухухкхкх

Если честно я так и не понял

Еще раз. У тебя один юарт завязанн на юзб порт он же uart0. Когда ты включаешь юзб то получается к нему подключено два устройства (юзб-ттл мост и второй есп). Корректно эта схема не будет работать

я хочу сделать маинер из 6 есп12ф, какие схемы минимальные и стабильный для маинера

Биткойн будешь майнить ?

Биткойн будешь майнить ?

дуинокоин, другое применение не нашел

дуинокоин, другое применение не нашел

Доги ? ) на есп) я понял

А, там дуино)

Еспкоин тогда уж ))

Еспокоин ахаха, это когда эблся всю ночь с кодом, нужно принять еспокоИн.

или это схема для включение без ресет, тх,рх,0,нодмсу

или это схема для включение без ресет, тх,рх,0,нодмсу

gpio0 соеиднять с гпио0 другого есп. Нахуя?

это схема для буут

это схема для буут

Схема для каких ботинок?

КОторый иногда не пролезает и получает он эту ошибку

Я физически по итогу посчитал буфер. Теперь он известен доподлинно Я сделал проверку на событие. Отправка идёт, задержки больше нет.

Прям в лупе

Я физически по итогу посчитал буфер. Теперь он известен доподлинно Я сделал проверку на событие. Отправка идёт, задержки больше нет.

А че твой код делает что ты присылал

Видос кинуть что ты ошибался?

Я его так глянул вскользь просто какие-то команды

какие схемы есть чтобы просто включился есп12ф

Видос кинуть что ты ошибался?

Я не помню уже прошло 2 или 3 недели. Помню что там в ардуине залупа какая-то. Проще на идф писать чем юзать ардуино

какие схемы есть чтобы просто включился есп12ф

От чего?

чтобы включился и работал

А че твой код делает что ты присылал

в потусторонний мир ходит

чтобы включился и работал

Гпио0 можешь не трогать

Тебе нужен EN/VCC/RESET/GND

@testtest133 вот ты мне скажи, сложно было сказать поставить одну строчку?

TX/RX/GPIO0 нужно соединять только для прошивки

т.е. как мигать диодом и тх втыкать в рх ты можешь сказать, а чуть сложнее нет?

в чем эта селективность?

или ты просто говоришь, и нихера не знаешь?

Я не помню уже прошло 2 или 3 недели. Помню что там в ардуине залупа какая-то. Проще на идф писать чем юзать ардуино

это полная ахинея, нет разницы что ты юзаешь, если колбек там тоже завезли. чем код вообще отличается то?

Как мне тогда из подключить, на каких пинах 2 порт?

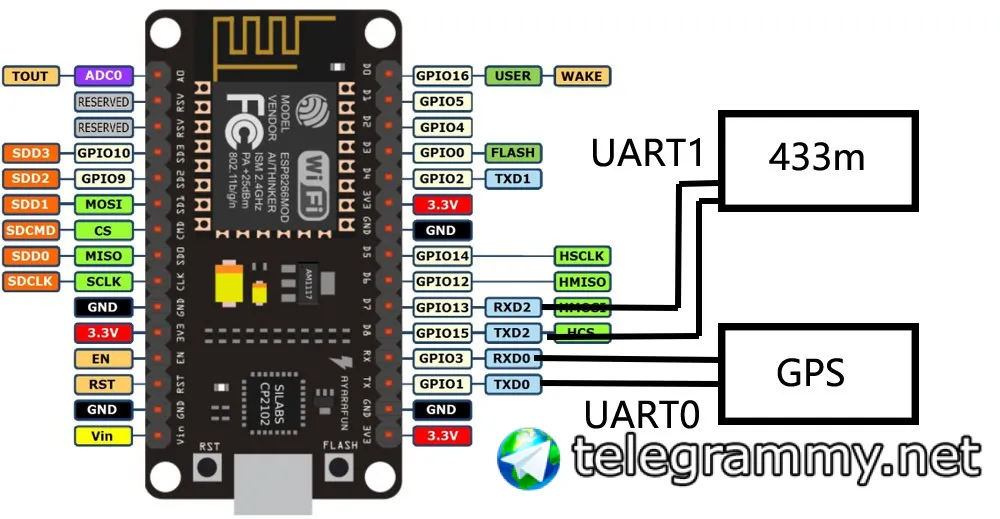

Последний раз рисую ))) Не забывать соединять GND плат.

ответ простой, я просто мячик для срыва негатива либо, ты просто не знал ответа на вопрос и выпендривался
