Алишер

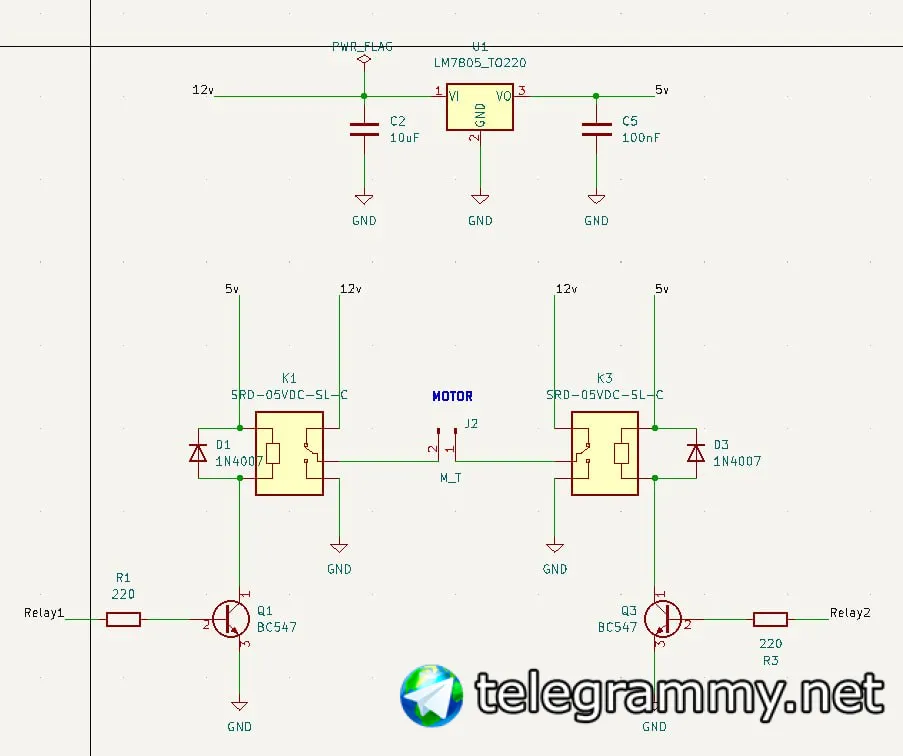

Сделал вот такую схему для управления мотором в двух направлениях. Но уже через 5-6 подключений к мотору сгорел 7805. Из-за чего это может быть? 12 вольт берется из 12 вольтового аккумулятора с макс током 3.6А
Ruslan
Из далекого детства помню только H схемы
Алишер
через 7805 открываю только реле и подаю питание к мк
Алишер
Ivan
Из далекого детства помню только H схемы
Дык это и есть хмост. только на релюшках.
Странно хуле тогда он сгорел. Я мог бы предположить потому что ты перед мотором диод забыл... А тут он никакой нагрузки же не несет
Алишер
То есть 7805 мотор не питает, так?
ага, схему посмотрите
ага, схему посмотрите
Да я уже глянул, Да.
я подумал может быть из-за того что аккумулятор макс 3,6 А выдает?
И что? 7805 здесь не имеет никакой нагрузки. Точнее я её на схеме не вижу. Диоды возле реле стоят. Ну не знаю потрогай его что-ли
Алишер

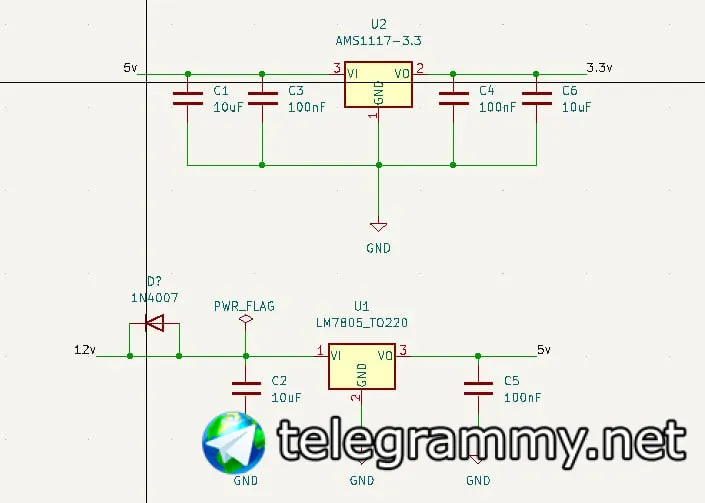

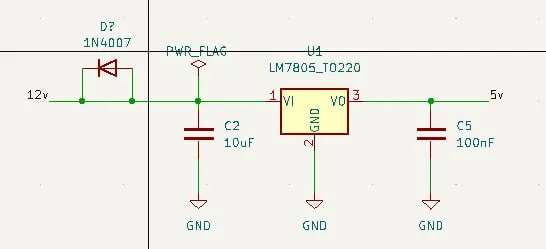

вот это может спасти, как думаете ?
Ivan
вот это может спасти, как думаете ?
скорее проходной диод перед 7805
Я вот тоже думаю что при остановке мотора он вышибает 7805 через землю
Ivan
Так?
ага
Dmitri
Может быть back EMF от катушек реле может быть очень сильный. Поставь электролит на 200 мкф на выход 7805
Это точно не катушка. Это мотор стопудово
Странно что дохнет только 7805... Там же у него и мк вроде есть
Dmitri
Так начальный положительный импульс идет на 7805 а отрицательный шунтируется диодом. Нет?
Да и реле можно было взять 12 вольтовые.
Dmitri
Может мотор (коллекторный?) Создает импульсы по 12в?
Алишер
Да и реле можно было взять 12 вольтовые.
ага, но я живу почти что в кольхозе где не найдешь все нужные радиодетали. 5волтовые реле давно заказывал с алика
Dmitri
Коллекторный

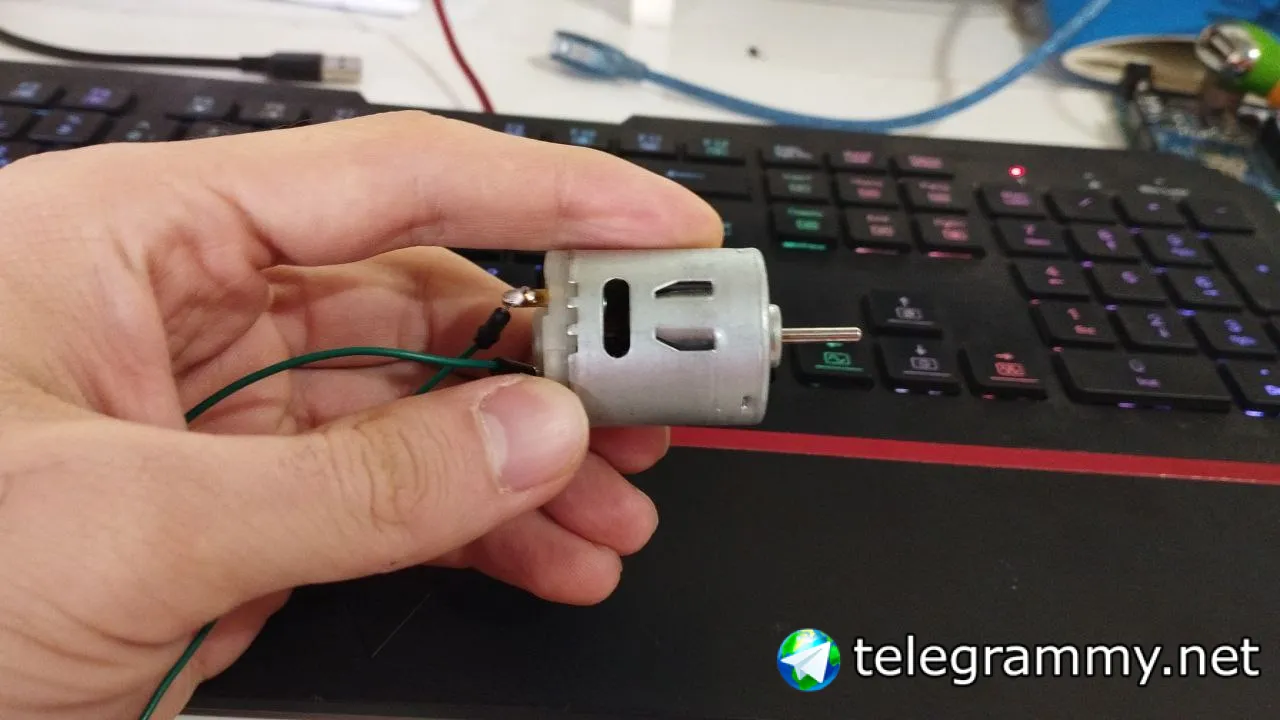

Вот такой мотор
Ой бля ты еще взял эти говнопровода и запаял их прям с разъемом?
Возьми нормальные провода для начала. Это сигнальные, они для нагрузки не предназначены
Dmitri
Он создаёт импульсы по его питанию
Алишер
Ой бля ты еще взял эти говнопровода и запаял их прям с разъемом?
нет при тесте у меня нормальные провода стоять
Алишер

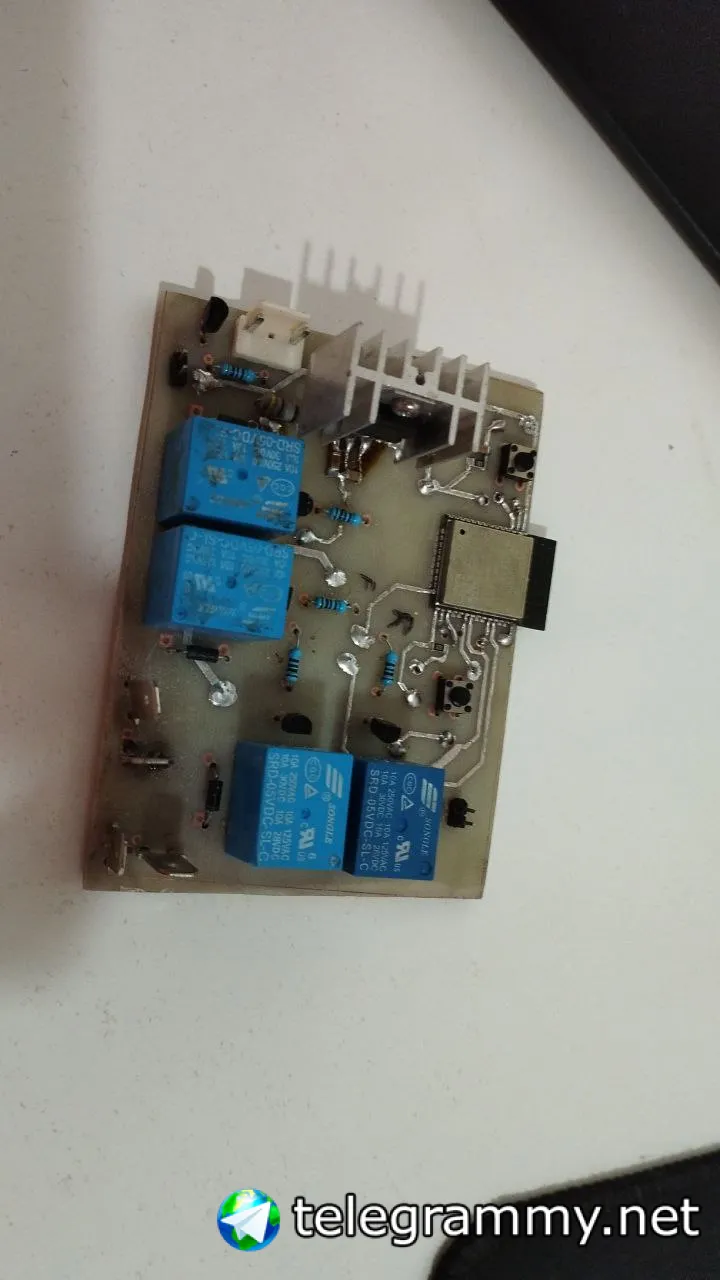

А 7805 зачем на таком жирном радиаторе?
Алишер

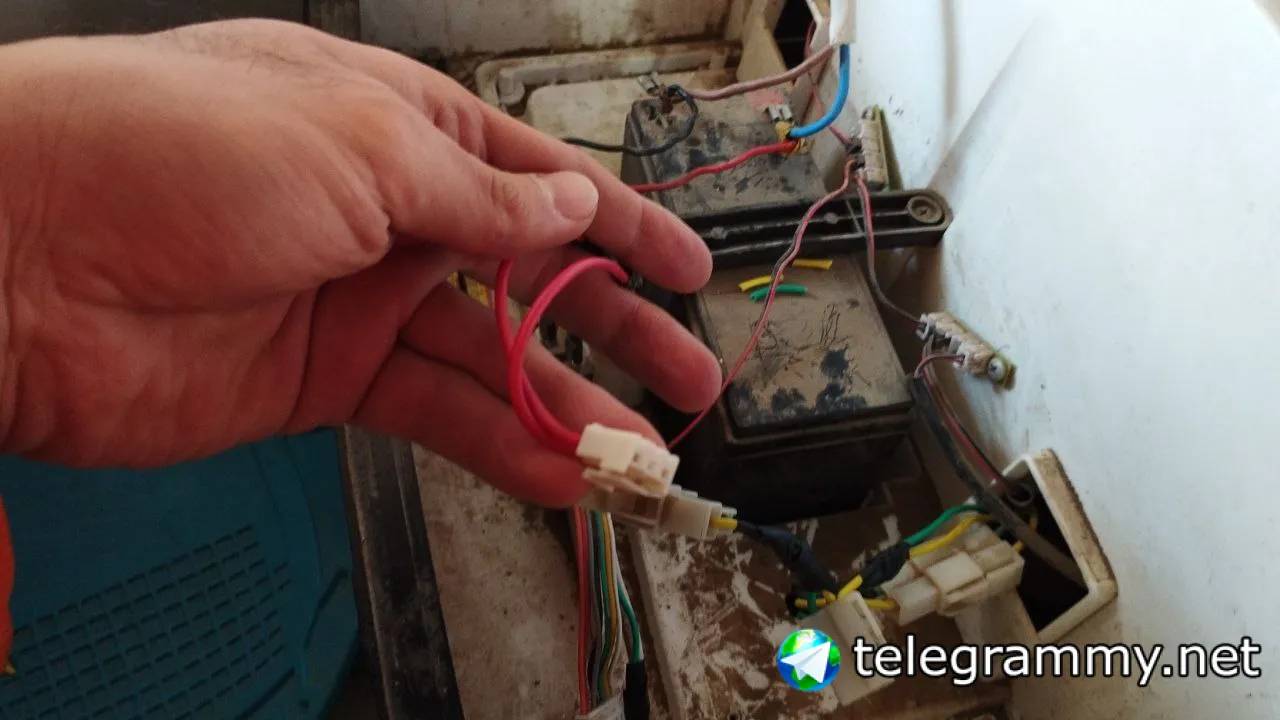

Вот такие у меня провода
Алишер
Поэтому радиатор поставил
Dmitri
А какой ток удержания реле?
Оно грелось сильно
Странно. Там токов каких-то я невижу
А какой ток удержания реле?

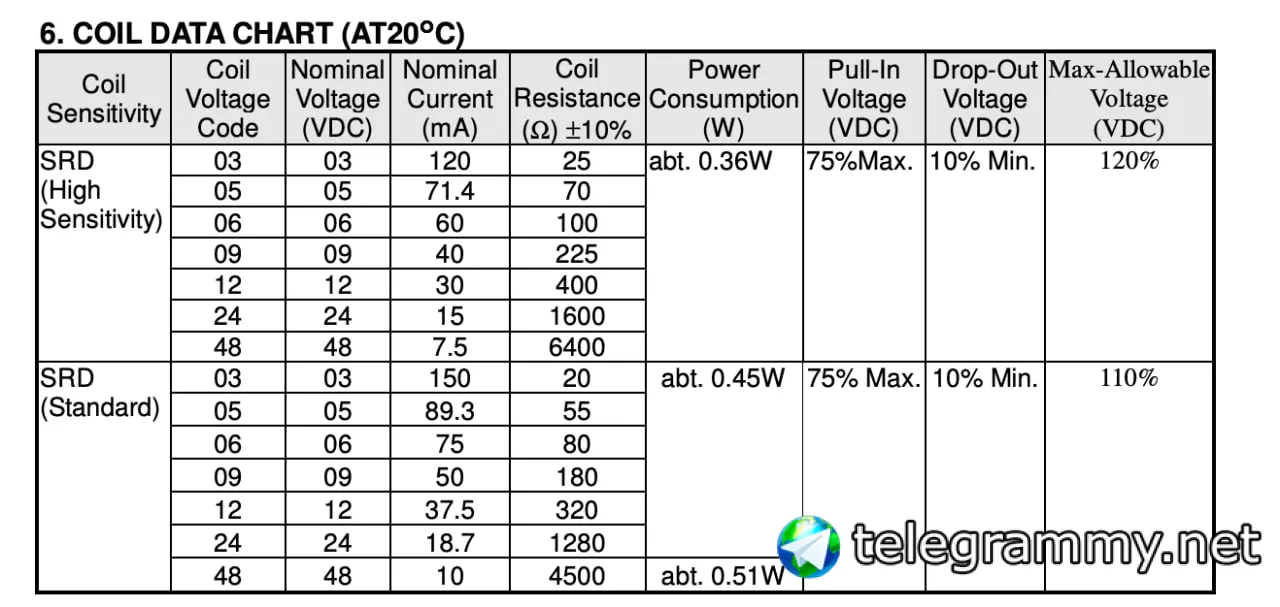

Судя по даташиту 71 ма
А тфу он же еще снимает с 7805 на есп. А так может жрать еще 100-200 где-то под нагрузкой
Dmitri
71? Не 70 а именно 71? Странный даташит. Ток небольшой. На 7805 рассеивается около 1 ватта
Nick
А можно такой оффтоп вопрос: как посчитать оптимальную ваттовку для блока питания компьютерного? Из суммы максимальных ваттовок видюхи, проца и вентиляторов?
Dmitri
Ну будет немного греться...
Ну будет немного греться...
Ну понятие сильно у всех разные)
Хотя оно до 100 градусов вполне допустимо
Алишер

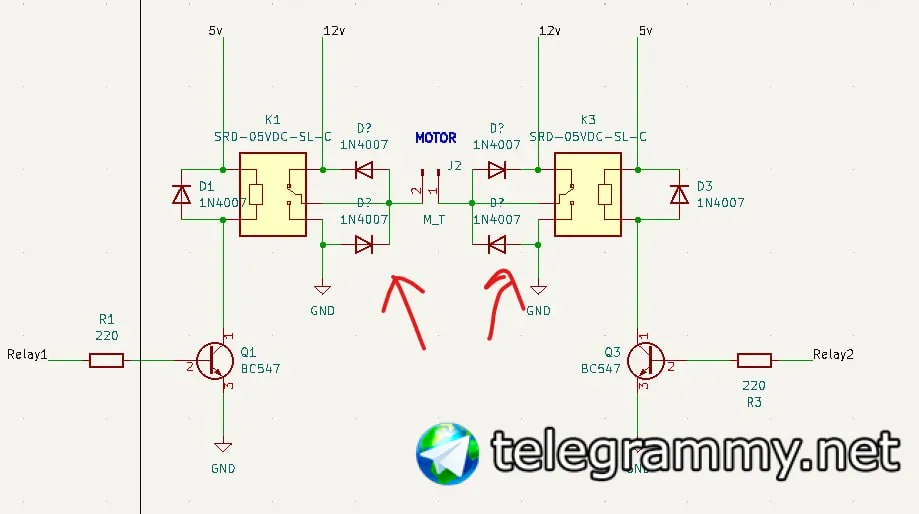

В другом чате предлагали вот так диоды ставит
Nick
Да.
Благодарю
Благодарю
Ну и запас процентов 10-20 сделай
Впрочем обычно к видеокартам вендор тупо говорит рекомендуемый блок питания
Nick
Ну и запас процентов 10-20 сделай
Да, слышал, в видосах говорили
Nick
Еще раз спасибо)
Dmitri
Поставь все-таки электроплиты н 5 и 12вольт шины. Плохо не будет.
Алишер

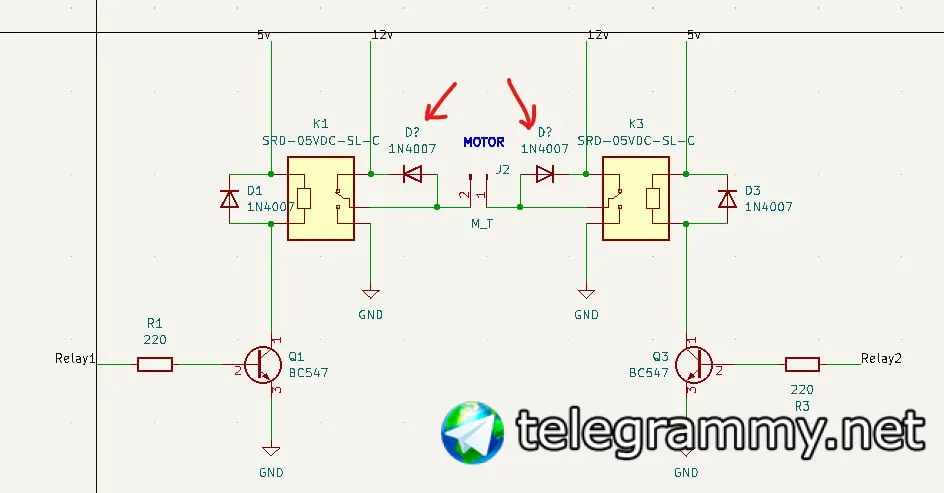

В другом чате предлагали вот так диоды ставит
Как думаете спасет вот эта схема 7805?
Но ты уже плату сделал. Поставь пока проходной диод перед 7805 и посмотри что будет
Вообще я плохо понимаю че это она сильно греется. Может у тебя еще кто-то с ней питается или где-то утечка?
Или сильно это выше температуры тела на пару градусов?)
Алишер
Или сильно это выше температуры тела на пару градусов?)
не знаю, на ощупь примерно 50-60 градусов
Ощупь это хорошо, но люди придумали специальные измерительные приборы.
50-60 это хуйня. В пределах допуска
ага, но пока к сожалению их в наличии нет
Пирометра, термометра, термопары к мультиметру? Прям ничего нет?
Агеев
Добрый день. Может кто-нибудь подскажет? В характеристиках ESP32 WROOM написано, что тактовая 80, 160, 240 мГц., но нигде не могу найти как это установить. Заранее благодарен за ответ.
Алишер
обычный аптечный термометр имеете ввиду ?
Он же вроде до 45. А дальше считается что ты труп
Dmitri
До 60 градусов можно терпеть когда трогаешь рукой. 60 град это ничто. Значит пробой электрический а не тепловой. Ищи импульсы
