Там где-то есть стабилизатор, который понижает до 3,3. Это Wemos D1 mini
Логично, вот надо от 3.3 запитывать все периферию, а не от 5в
iҚØN🐾🐾
iҚØN🐾🐾
У меня еспеха кушала 30 таких девайсов, замерял градиент температур в одном проекте, без проблем все работало от 3.3в
iҚØN🐾🐾
Но там были 18b20, фиг знает, какие тут стоят
iҚØN🐾🐾
Ну значит должно работать. 5в логика может и порт убить, надо питать от 3.3в
Дмитрий
Ну значит должно работать. 5в логика может и порт убить, надо питать от 3.3в
Не, у меня полно устройств с ними, везде всё супер, только тут магия
iҚØN🐾🐾
Ну это скорее ошибка выжившего, чем везение 😊
iҚØN🐾🐾
У меня тоже на tx/rx по ошибке фигачило чистым 5в, не сгорело, а у кого-то отлетают и от > 3.6в
ㅤ
Не, у меня полно устройств с ними, везде всё супер, только тут магия
Слушай есть даташит где написано допустимое напряжения. Если у тебя "где-то" работает от 5 вольтовой логики, то это не значит что так правильно. У меня есть есп которые спокойно работают с 5 вольтовым юартом, а были и те которые отлетали.
Indr1x
gpio у esp8266 толерантны к 5v. По питанию 5v убьет. Но не выровненые уровни такое себе да. Хотя ds18b20 по даташиту может в 3.3в
ㅤ
gpio у esp8266 толерантны к 5v. По питанию 5v убьет. Но не выровненые уровни такое себе да. Хотя ds18b20 по даташиту может в 3.3в
Меня больше веселят аргументы типа "у раньше делал все неправильно и все работал, а теперь какая-то "магия"" Ну да, если не читать даташиты то будет много интересных открытий
Andre
gpio у esp8266 толерантны к 5v. По питанию 5v убьет. Но не выровненые уровни такое себе да. Хотя ds18b20 по даташиту может в 3.3в
Не вижу в даташите о 5В толерантности.
https://www.espressif.com/sites/default/files/documentation/0a-esp8266ex_datasheet_en.pdf
Дмитрий
Меня больше веселят аргументы типа "у раньше делал все неправильно и все работал, а теперь какая-то "магия"" Ну да, если не читать даташиты то будет много интересных открытий
Вот видите, как хорошо, что у вас настроение поднялось))
ㅤ
Не вижу в даташите о 5В толерантности.
https://www.espressif.com/sites/default/files/documentation/0a-esp8266ex_datasheet_en.pdf
А в даташите тебе об таком не напишут. Это подтверждено практикой что он хавает
Andre
А в даташите тебе об таком не напишут. Это подтверждено практикой что он хавает
окей, тут подтверждают.
https://hackaday.com/2022/05/12/is-esp8266-5-v-tolerant-this-curve-tracer-says-yes/
ㅤ
ㅤ
Он это все от лукавого
Indr1x
Не вижу в даташите о 5В толерантности.
https://www.espressif.com/sites/default/files/documentation/0a-esp8266ex_datasheet_en.pdf
их так допекли, что по этому поводу коментарии давал аж CEO. Но сейчас ссылка уже не открывается. остались только исследования энтузиатов как выше
Andre
их так допекли, что по этому поводу коментарии давал аж CEO. Но сейчас ссылка уже не открывается. остались только исследования энтузиатов как выше
А что СЕО сказал, не ссыте подключать 5В?
Indr1x
А что СЕО сказал, не ссыте подключать 5В?
да, сказал вы нас достали этим вопросом. gpio толллерантны. вопрос закрыт.
В инете где то валяется схематик входных цепей, там по входу стоят защитные диоды которые излишек просто сливают в шину питания
Evgen
Нет, остальные показатели шлются, там ещё всякие реле и прочее на ней. Проблема только с далласами
Которые далласы из именно?
Andreas F.D.
Quiero vivir en España
Народ, привет.
Нужна компактная плата, которая будет просыпаться по прерыванию (один-два раза в сутки) и во время сна потреблять считанные микроамперы (хочу запитать от батарейки 1.5 вольта). Wemos D1 mini компактен, но он в режиме сна потребляет много (13 или 15 мА). Что посоветуете?
iҚØN🐾🐾
Indr1x
Народ, привет.
Нужна компактная плата, которая будет просыпаться по прерыванию (один-два раза в сутки) и во время сна потреблять считанные микроамперы (хочу запитать от батарейки 1.5 вольта). Wemos D1 mini компактен, но он в режиме сна потребляет много (13 или 15 мА). Что посоветуете?
это все ТЗ? или окажется что нужна коммуникация с чем то?
Andreas F.D.
это все ТЗ? или окажется что нужна коммуникация с чем то?
ему пох
сами придумать должны)))
iҚØN🐾🐾

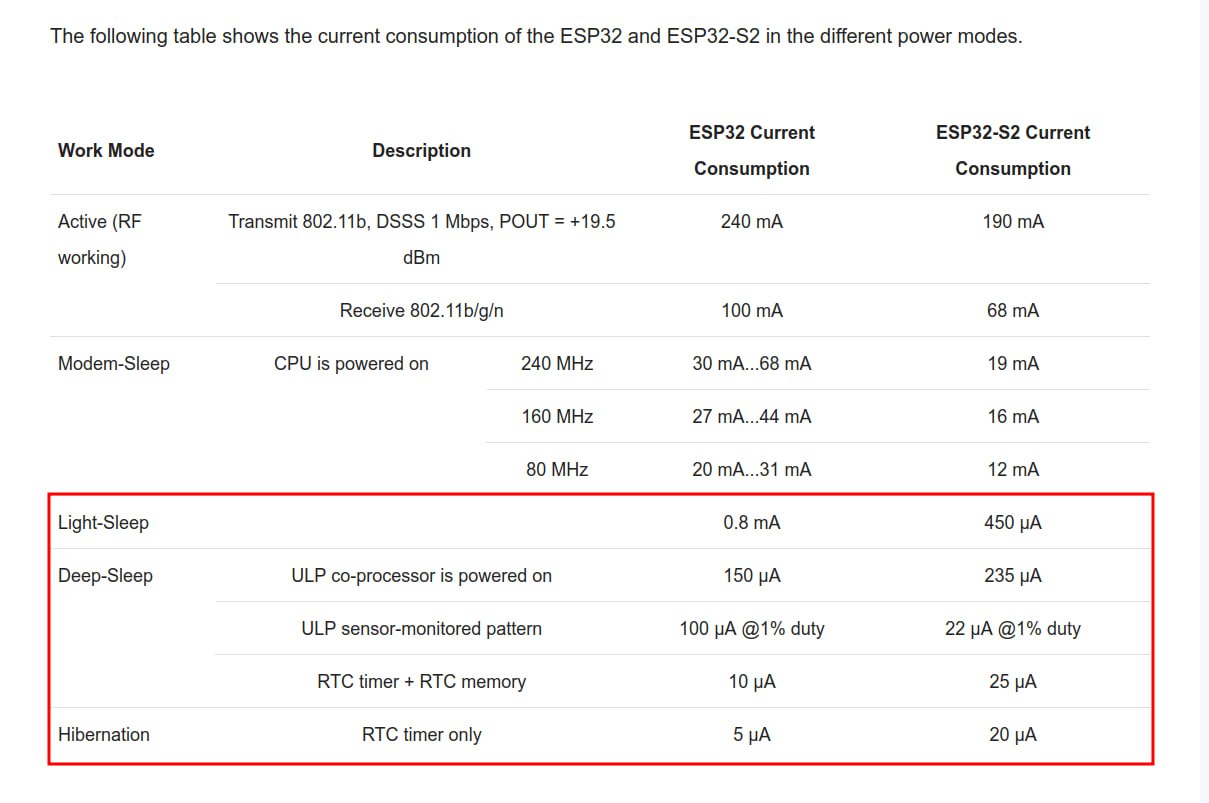

Кстати, у esp32 вроде меньше потребляет в ulp
Quiero vivir en España
это все ТЗ? или окажется что нужна коммуникация с чем то?
По сути мне нужно сделать термометр, который будет просыпаться при превышении температуры 60С.
iҚØN🐾🐾
Ну вот stm32f1XX вполне хватит
Indr1x
Quiero vivir en España
STM8 / STM32 серии L
Я думал, STM8 - это микросхема, к которой нужно ещё плату, паять SMD конденсаторы, резисторы
Quiero vivir en España
STM8 / STM32 серии L
А так STM8, конечно, неплох. Запитать можно хоть от 3 хоть от 5 вольт.
iҚØN🐾🐾
Тебе нужен attiny85a
Indr1x
Я думал, STM8 - это микросхема, к которой нужно ещё плату, паять SMD конденсаторы, резисторы
да микросхема. но есть такие же отладки на Али как ардуинка, где уже распаянно
Ivan
А так STM8, конечно, неплох. Запитать можно хоть от 3 хоть от 5 вольт.
ATtiny - как атмега, только меньше
Quiero vivir en España
да микросхема. но есть такие же отладки на Али как ардуинка, где уже распаянно
И программировать её можно в Arduino IDE?
Ivan
вроде да
iҚØN🐾🐾
Можно
Ivan
https://auction.ru/offer/mikrokontroller_digispark_attiny_85_dlja_arduino-i52053846096539.html
iҚØN🐾🐾
Ну вот да, говорю же, для текущего ТЗ нужен attiny85a и все)
Ruslan
Andreas F.D.
Народ, привет.
Нужна компактная плата, которая будет просыпаться по прерыванию (один-два раза в сутки) и во время сна потреблять считанные микроамперы (хочу запитать от батарейки 1.5 вольта). Wemos D1 mini компактен, но он в режиме сна потребляет много (13 или 15 мА). Что посоветуете?
ты в ТЗ ничего не сказал про связь: нужна ли она...какая именно, если нужна..мож тебя ble устроит...
отсюда и вывод - тебе пох)
Quiero vivir en España
https://auction.ru/offer/mikrokontroller_digispark_attiny_85_dlja_arduino-i52053846096539.html
Ух ты! Крутая штука! Наверное, это то, что мне надо.
iҚØN🐾🐾
iҚØN🐾🐾
Что в ней крутого?
Реди-ту-юс девайс. Я в него зашивал микроюсб-ту-i2c прошивку и с компа ею рулил
iҚØN🐾🐾
Поставь easyeda и в нем нарисуй, потом включи автотрассировку и он за тебя выполнит
w
gpio у esp8266 толерантны к 5v. По питанию 5v убьет. Но не выровненые уровни такое себе да. Хотя ds18b20 по даташиту может в 3.3в
То, что некоторые пины у некоторых есп какое-то время выживают на 5в, ещё не говорит о толерантности
Indr1x
То, что некоторые пины у некоторых есп какое-то время выживают на 5в, ещё не говорит о толерантности
обсудили уже все, читайте ниже
Andy
Народ, привет.
Нужна компактная плата, которая будет просыпаться по прерыванию (один-два раза в сутки) и во время сна потреблять считанные микроамперы (хочу запитать от батарейки 1.5 вольта). Wemos D1 mini компактен, но он в режиме сна потребляет много (13 или 15 мА). Что посоветуете?
точно надо от 1,5В питать? Это довольно низкое напряжение питания. Есть считанное число микроконтроллеров работающих на таком малом напряжении
Indr1x
Вижу опыты экспердов только)
Ответ CEO устроит? Закроем наконец тему?
http://www.facebook.com/groups/1499045113679103/posts/1731855033731442/?mibextid=6NoCDW
w
Ответ CEO устроит? Закроем наконец тему?
http://www.facebook.com/groups/1499045113679103/posts/1731855033731442/?mibextid=6NoCDW
Нет, не устроит, я лично убивал пины 5в логикой
w
Поэтому остановлюсь на инфе из даташита
w
Не призываю к этому же никого
Quiero vivir en España
точно надо от 1,5В питать? Это довольно низкое напряжение питания. Есть считанное число микроконтроллеров работающих на таком малом напряжении
Через DC-DC преобразователь можно. Вообще вопрос в компактности. Как вариант - маленький (200 мач) аккумулятор, но с мизинчиковой батарейкой проще.
Indr1x
Нет, не устроит, я лично убивал пины 5в логикой
у нас у каждого есть свой опыт, когда что то выпустило волшебный дым, хотя должно было работать, или не должно было работать, но работает. Ваш личный опыт не репрезентативен и относится к статистической ошибке выжившего
