Artem
Блин я уже задавал вопрос выше. Что вы все подразумеваете от "запитать от есп"?
Кидать силовое питание катушки реле на шину 5 или 3.3в с есп
Artem
Не по этому
А почему?
Кидать силовое питание катушки реле на шину 5 или 3.3в с есп
Так он питание то отдельно. А управление отдельно. Там оптрон или транзистор же
Artem
Так он питание то отдельно. А управление отдельно. Там оптрон или транзистор же
Посмотри на распайку, оптроны стоят на логических пинах, силовое питание модуля поднято на пин vcc, этот пин кинут на есп
Root
О чем тема та ?
Root
Чё за спор ?
Artem
Ща расскажу
Artem
Смотри, ответь на вопрос, откуда релейный блок берет напряжение на катушку?
Alexey D.
Блин я уже задавал вопрос выше. Что вы все подразумеваете от "запитать от есп"?
Чо тут может быть опасного: 1) Питать катушку от пина МК - пин выгорит (но скорее всего там стоит защита в виде ключа и с этим ОК) 2) Питать катушку от USB - при отключении катушки (а реле это катушка), она создает высокое обратное напряжение в линии, что чревато пробоем USB и смертью CPU. Но там наверняка тоже есть соответствующая защита в виде диода и резистора. А чего там конкретно китайцы наваяли - надо проверять
Artem
Там диоды стоят на таких модулях
Зависит от совести китайца
Зависит от совести китайца
Да они однотипные. Мне не попадались кривые
Artem
В любом случае, соблюдаем правило, пины на МК только логические, даже 5в. Запитка силовых линий должна быть от внешнего источника
Alexey D.
Так этот пин не от МК
Alexey D.
Он мимо МК идет от USB )
Alexey D.
Хотя да в готовом устройстве я бы питался отдельно.
Alexey D.
USB может не выдержать 4 релюхи )
Artem
Он мимо МК идет от USB )
Проблема в том что линия идущая от юсб разьема на отладке рчень тонкая, она врядли перегорит, но потери на тепло будут
Artem
Там диод ставят обычно на один ампер. Все оно переживет.
Там линейный стабилизатор столько не выдержит
Там линейный стабилизатор столько не выдержит
Причем тут стаб вообще? Он идет мимо схемы. Во вторых даже он выдержит
Artem
А бля, он рил мимо схемы идет
Марис

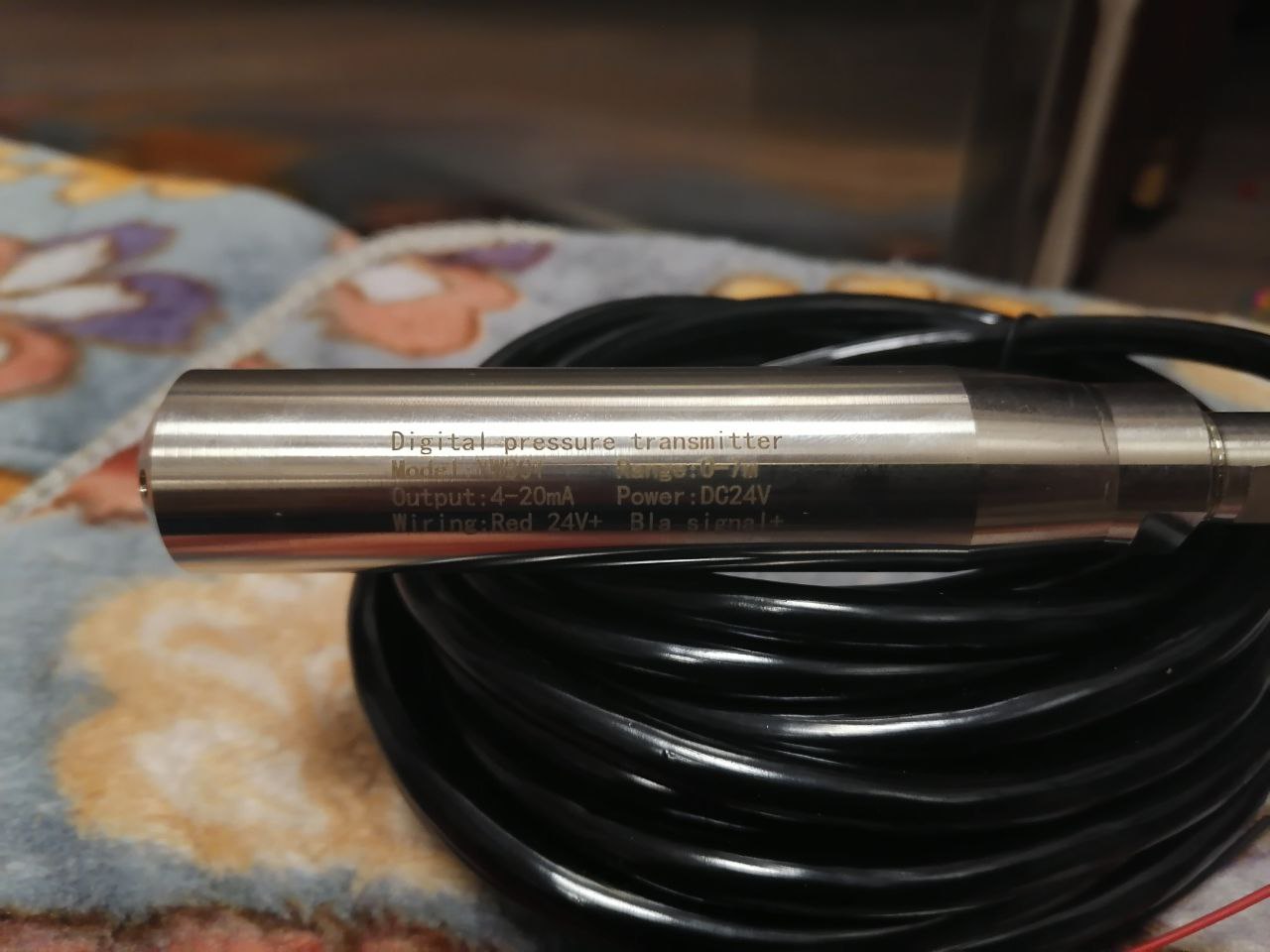

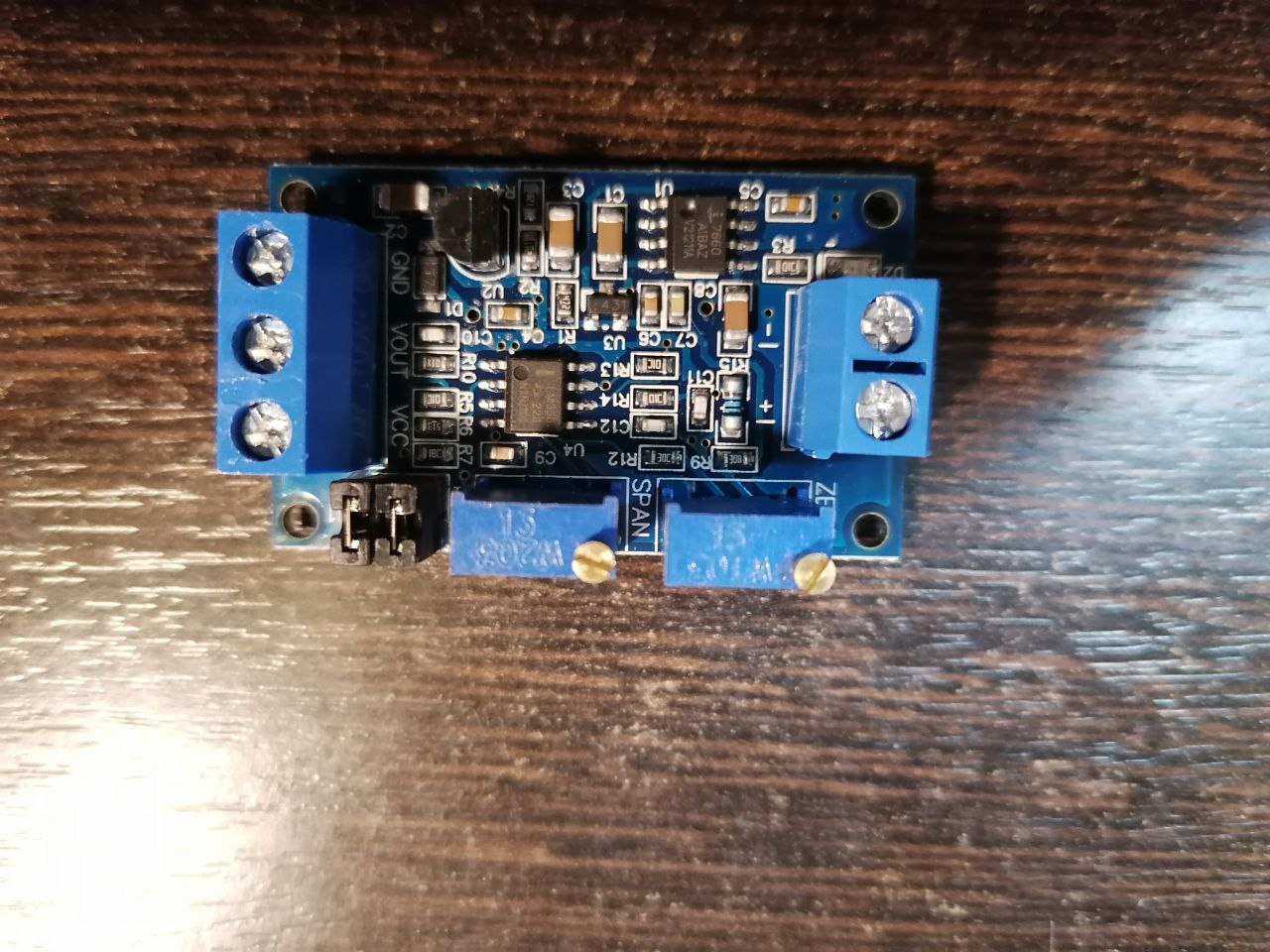

И так как подключить к есп ???
Марис
Роджер
И так как подключить к есп ???
А разве это не обычный 0-5 вольт датчик аналоговый. Только есп 0-3.3 понимает нужно будет думать
Роджер
Вообще ESP8266 понимает 0-1 вольт
Вот это засада. Точность наверное ужас измерения
Indr1x
точность определяется не амплитудным размахом
Алексей
Ivan
точность определяется не амплитудным размахом
нуну... я уже неделю пытаюсь 0-0,075 мерять.... Видел бы ты, какие схемы были рождены в этих попытках.
Indr1x
10 бит, обычное разрешение не слишком современных контроллеров общего применения
Indr1x
нуну... я уже неделю пытаюсь 0-0,075 мерять.... Видел бы ты, какие схемы были рождены в этих попытках.
что нуну. у вас допустимый размах на ацп может быть 0-10В при разрешении ацп 8 бит. Или 0-1В при разрешении 12бит. Точность в идеальных условиях без шумов сами посчитаете?
Ivan
А как же усилители?
в загашнике только 358е, а инструментальник брать - надо ждать, когда магазин пробухается)
Ivan
что нуну. у вас допустимый размах на ацп может быть 0-10В при разрешении ацп 8 бит. Или 0-1В при разрешении 12бит. Точность в идеальных условиях без шумов сами посчитаете?
а ты уверен, что 0-1 использует отдельный опорник? все ацп, что мне попадались - при х0.1 просто делили опорник на 10 простым делителем. а с этого добра ты много точности не намеряешь.
Ivan
/*тут должен быть доктор с БОЛЬШОЙ ТОЧНОСТЬЮ*/
SSR
Берешь и подключаешь
Vladev
Но реле ж много не берет
ANDREY

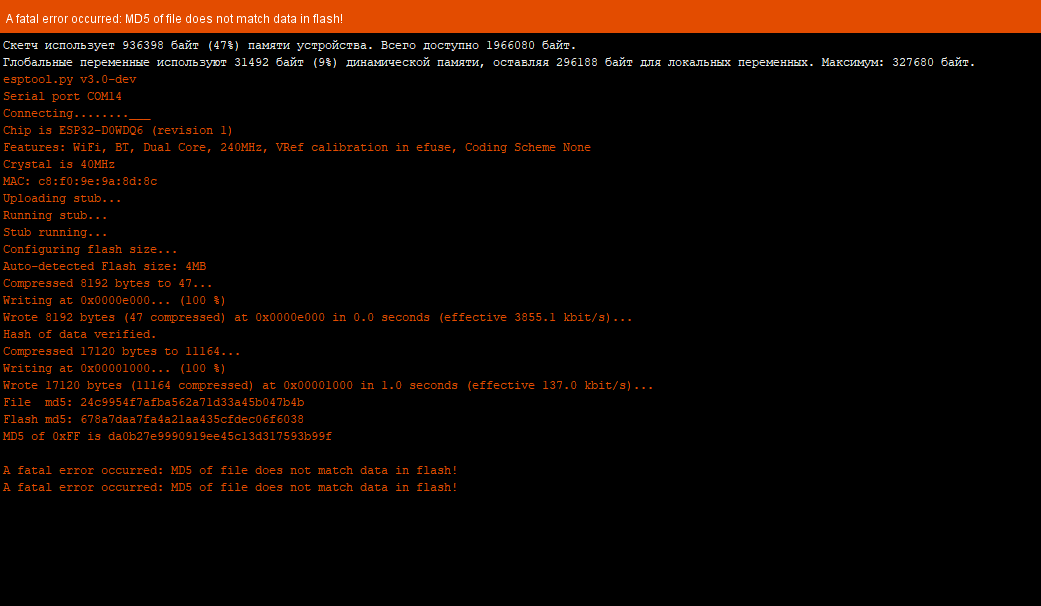

Парни,всем привет. Плата esp32 nodemcu стала выпадать ошибка MD5 of file does not match data in flash при прошивке . Может кто сталкивался , как решить проблему ?
Anonymous
Master
списанные сименсы чтоли
🛡Aleksej
Это чё? ёлка такая?
ANDREY
И прям ничего ничего не менялось? Даже ничего нового к пинам не подключено?
Чисто голая плата. Только usb подключен .Шил два раза ,сначала на одном компе ,потом на другом и третий раз перестала шиться с такой ошибкой .
Ну если изменение скорости не помогает то меняй флешку
Либо попробуй поиграться с режимом флешки DIO/QIO и так далее
ANDREY
Либо попробуй поиграться с режимом флешки DIO/QIO и так далее
Но просто так она то не могла сдознуть ?
Master
Либо попробуй поиграться с режимом флешки DIO/QIO и так далее
есптул пишет если флэшку не видит Configuring flash size... Warning: Could not auto-detect Flash size (FlashID=0x0, SizeID=0x0)
есптул пишет если флэшку не видит Configuring flash size... Warning: Could not auto-detect Flash size (FlashID=0x0, SizeID=0x0)
Сдохнуть это не значит что она пропала. Просто записывать данные не хочет
Master
можт у него есть такая ошибка
Но я бы попробовал замену акорости/ кабеля
ANDREY
Посмотрю чуть позже
iҚØN🐾🐾
Я бы сперва поменял на qio
iҚØN🐾🐾
А вообще что угодно может быть, от дрянного кабеля до приколов конвертера У меня через один отказывались шиться все есп, поставил 2102 и все получилось сразу
ANDREY
Там последняя прошивка была таймер с прерываниями если что, может это влияет ещё
iҚØN🐾🐾
Вряд ли.
ANDREY

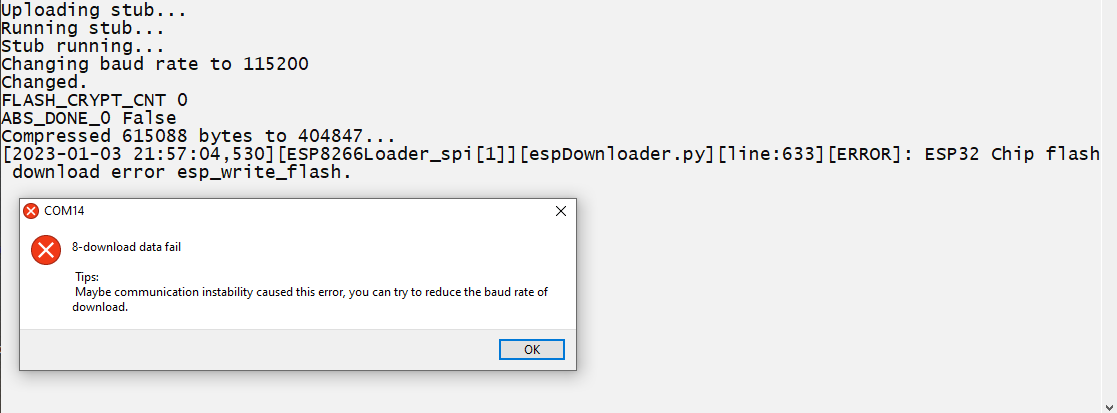

Короче пробую миксовать скорости, но ругается также.
ANDREY
ANDREY
ANDREY

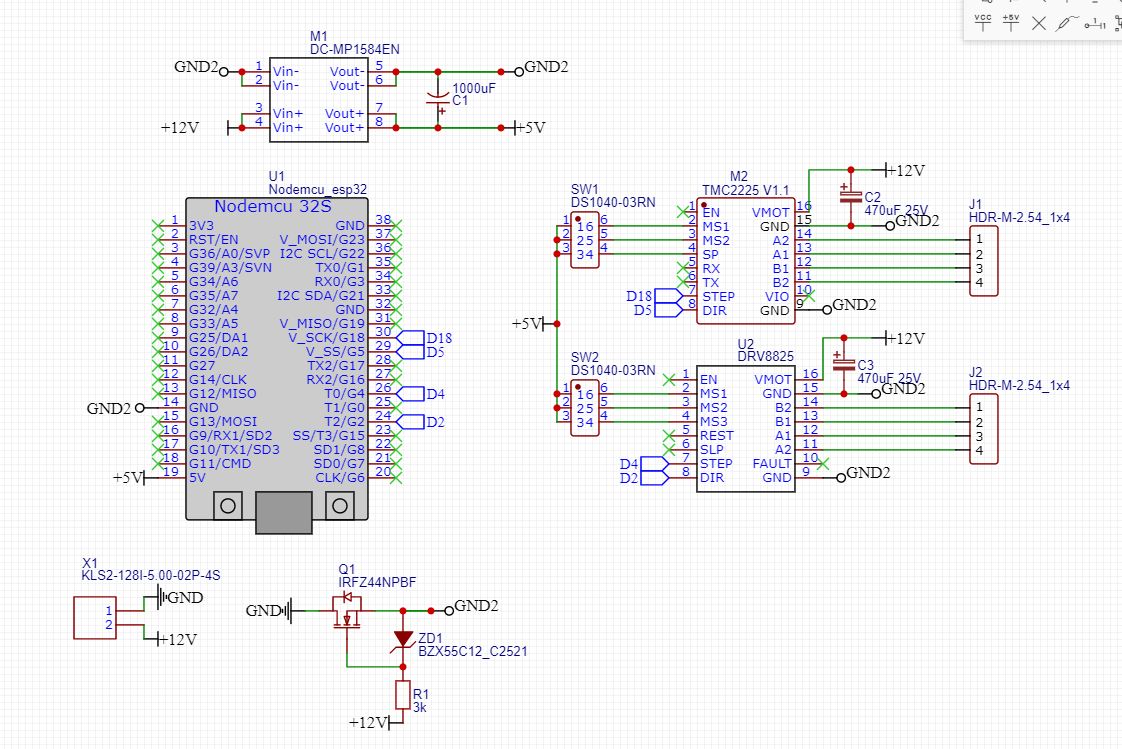

Плата подключалась по этой схеме после прошивки.
Плата подключалась по этой схеме после прошивки.

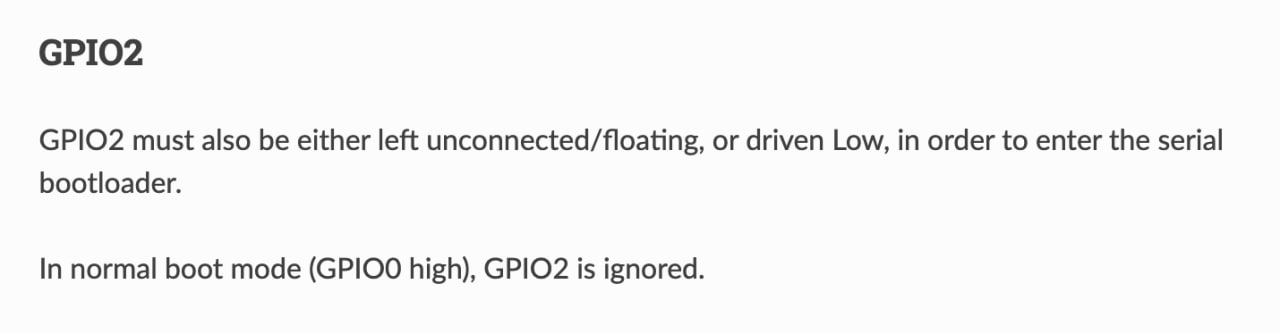

Гпио2 должно быть в LOW во время прошивки чтоб он нормально прошивался. Зачем ты его трогал?
ANDREY
Не читал внимательно примечания )
ANDREY
Но во время прошивки не трогаю сейчас.
Artem
что за модуль?
ANDREY
И если определятся и начинает шить,скорое всего явно дело не в том что раньше этот пин был задействован. Но могу ошибаться.
Ivan
И если определятся и начинает шить,скорое всего явно дело не в том что раньше этот пин был задействован. Но могу ошибаться.
про G2 - хуйня. у тебя там ДРВ-шка висит, не обращай внимания. Оно и так до нуля этой самой ДРВ-шкой доопределится. а вот то, что у тебя флешка распозналась, начала шиться, а не сошлись ЦРЦ - говорит о 2х вещах - либо повреждается поток данных во время чтения, либо записывается хуйня. так что самый простой способ - пересадить флешку.
Ivan
ну не самой ЕСПшки, а рядом есть хуибола 8-и ногая. вот ее
Эта версия нравится. Пересадить флешку имеется ввиду пайка чипа ?
Под железным экраном рядом с чипом 8 ногая микросхема и есть флешка
Ты режими прошивки пробовал менять? DIO/QIO/DOUT
ANDREY
Ты режими прошивки пробовал менять? DIO/QIO/DOUT
Пробовал ,никакой разницы . Ругается на сумму md5
Пробовал ,никакой разницы . Ругается на сумму md5
Скорость/кабель конечно же тоже менять пробовал?
