Marat
Все, я понял, это я дурак, у меня несколько условий выполняются одновременно, а компилятор на такое не может ругаться. :)
Ruslan
Я думал что это нормальная практика заглядывать в код и глядеть что же он делает, чтоб потом чушь не пороть своими влажными фантазиями как оно должно же работать
это квантовый скачёк в развитии разработчика...
Marat
Так я сам же себе ответил, зачем тут вообще о чем то гадать? =)
Alex
Парни, чем измерять микроамперы, допустим, в диапазоне 1-100. Тестер не в счёт, при бросках вылетает предохранитель. Осциллограф не в счёт, неудобно. Есть датчик микуруха с i2c, но там не смог найти диапазон измерения и точность на мка.
Владимир
Alex
Владимир
Обычные и дефицитный предохранитель в топку.
он же там на амперы идет. У вас линии с токами 1-100мкА бывают скачки до десятков ампер?
Alex
он же там на амперы идет. У вас линии с токами 1-100мкА бывают скачки до десятков ампер?

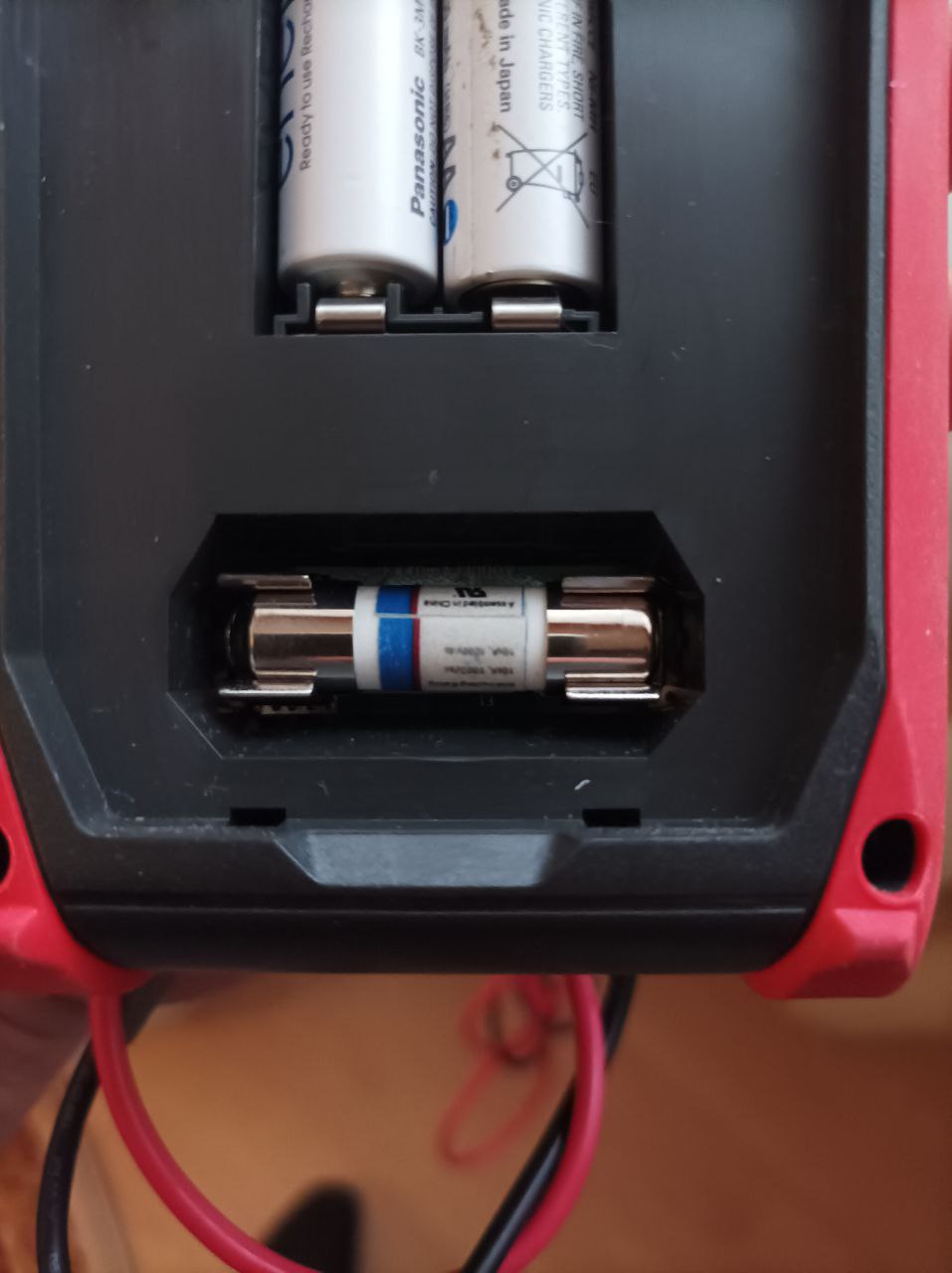

Можно по сути? Я всё объяснил. Нужно измерять микроамперы 1-100. Мультиметром пробовал, броски тока до 600 ма вызывают выгорание дефицитного предохранителя. Что не так?
Алексей
Так чем не измеряй, предохранителю не поможешь.
Andy
Парни, чем измерять микроамперы, допустим, в диапазоне 1-100. Тестер не в счёт, при бросках вылетает предохранитель. Осциллограф не в счёт, неудобно. Есть датчик микуруха с i2c, но там не смог найти диапазон измерения и точность на мка.
Это отдельная большая проблема. На самом деле есть решение с диодом. Счас поищу
Alex
Так чем не измеряй, предохранителю не поможешь.
Воот, а нужно, чтобы помогало, измеряло, если в диапазоне, игнорировало, если вне.
Konstantin
Можно по сути? Я всё объяснил. Нужно измерять микроамперы 1-100. Мультиметром пробовал, броски тока до 600 ма вызывают выгорание дефицитного предохранителя. Что не так?
Позанудствую: изначально был задан вопрос "как измерять токи в диапазоне 1 - 100 мкА".
О том, что ток может выходить за пределы указанного диапазона и превышать его в 6000 раз, не было сказано ни слова.
Andy
Позанудствую: изначально был задан вопрос "как измерять токи в диапазоне 1 - 100 мкА".
О том, что ток может выходить за пределы указанного диапазона и превышать его в 6000 раз, не было сказано ни слова.
Это обычная ситуация при отладке устройств уходящих в сон. Тот же esp32 при передаче потребляет 250 mA, а пока работает ULP 4 uA. Но это конечно не отменяет неполноту вопроса :)
Владимир
Можно по сути? Я всё объяснил. Нужно измерять микроамперы 1-100. Мультиметром пробовал, броски тока до 600 ма вызывают выгорание дефицитного предохранителя. Что не так?
по сути ТЗ нужно) а так, собрать свой мультиметр с отключением из линии при превышении 200мкА. Если можно измерять на шунте к земле, вообще проблем нет
Alex
по сути ТЗ нужно) а так, собрать свой мультиметр с отключением из линии при превышении 200мкА. Если можно измерять на шунте к земле, вообще проблем нет
Каак понял, да каак начну мультиметры собирать!
Dimanche
Dimanche
поставьте автомат и все
Владимир
опять ебаный колхоз
у вас есть мультиметр, которые измеряет в диапазоне 1-100мкА и держит токи 600+мА? Если да, то отправьте человеку модель. это быстрее и надежнее. У меня под рукой флюк умрет от 400+мА
Andy
Парни, чем измерять микроамперы, допустим, в диапазоне 1-100. Тестер не в счёт, при бросках вылетает предохранитель. Осциллограф не в счёт, неудобно. Есть датчик микуруха с i2c, но там не смог найти диапазон измерения и точность на мка.
https://www.radiolocman.com/shem/schematics.html?di=336757
Владимир
Каак понял, да каак начну мультиметры собирать!
вы задали вопрос, вот вам ответ. Либо искать готовый мультиметр, которые выдержит ваши скачки токов, либо заказать такой амперметр.
Dimanche
у меня другой вопрос возникает
Dimanche
зачем вам мерить этот ток вообще в целом
Dimanche
чтобы потом душить "бля а у нас в сети вот такенный был скачок!"?
Konstantin
по сути ТЗ нужно) а так, собрать свой мультиметр с отключением из линии при превышении 200мкА. Если можно измерять на шунте к земле, вообще проблем нет
Ну да, если скачки тока не обязательно измерять, а можно просто игнорировать, тогда задача упрощается.

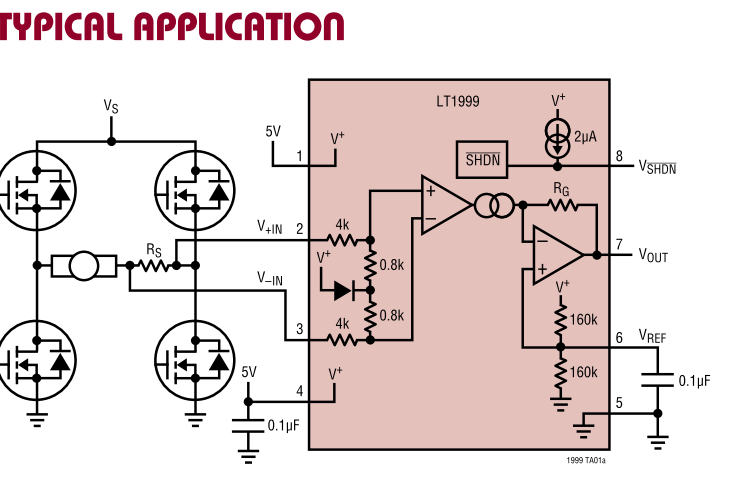

Шунт + датчик тока с аналоговым выходом (INA*** от TI) + простенькая схема шунтирования шунта на компараторе.
Alex
https://www.radiolocman.com/shem/schematics.html?di=336757
Спасибо тебе, хороший человек. Это уже вариант!
Andy
зачем вам мерить этот ток вообще в целом
Что бы потом заказчик не гонял вертолет для замены батарейки. Рассчитывали на 1 год работы, а по факту села за 9 месяцев :)
Dimanche
SSR
SSR
Евгений
Всем новогоднего 😉
RealAI
Парни, чем измерять микроамперы, допустим, в диапазоне 1-100. Тестер не в счёт, при бросках вылетает предохранитель. Осциллограф не в счёт, неудобно. Есть датчик микуруха с i2c, но там не смог найти диапазон измерения и точность на мка.
Внешний шунт и ... мультиметр. Сам потом вольты в микроамперы пересчитаешь по резистору шунта.
Alex
Внешний шунт и ... мультиметр. Сам потом вольты в микроамперы пересчитаешь по резистору шунта.
Да, спасибо, годится, тоже об этом думал. Главное, чтобы шунт не сильно плыл от температуры.
Peter
Konstantin
Внешний шунт и ... мультиметр. Сам потом вольты в микроамперы пересчитаешь по резистору шунта.
Внешний шунт для измерения микроампер будет иметь сопротивление десятки Ом.
Во время скачка потребления (до 600 мА) всё напряжение упадёт на шунте, а нагрузка (ESP) перезагрузится.
RealAI
Внешний шунт для измерения микроампер будет иметь сопротивление десятки Ом.
Во время скачка потребления (до 600 мА) всё напряжение упадёт на шунте, а нагрузка (ESP) перезагрузится.
Конденсатор? Не, не слышал.
К стати, не обязательно на пределе "В" мерять, можно мерять милливольтметром
Можно прикрутить операционный усилитель и мерять всё ещё вольтметром, но уже не нужны десятки ом.
Полная свобода действий!
Konstantin
Конденсатор? Не, не слышал.
К стати, не обязательно на пределе "В" мерять, можно мерять милливольтметром
Можно прикрутить операционный усилитель и мерять всё ещё вольтметром, но уже не нужны десятки ом.
Полная свобода действий!
Какой ещё конденсатор? Любая емкость после шунта будет влиять на результаты измерений.
Посмотри решения, которые предлагает TI или Analog Devices и попробуй найти там хоть одну емкость в цепи измерения тока.
И да, шунт сопротивлением 1 Ом на токе 10 мкА обеспечит падение 10 мкВ, что сопоставимо с тепловым шумом на плате. Я не верю, что обычный мультиметр сможет измерить такое напряжение с достаточной точностью.
В то же время при скачке тока до 0.6А на шунте упадёт 600 мВ, т.е. напряжение просядет практически до нижней границы operating voltage условной еспшки.
Konstantin
Конденсатор? Не, не слышал.
К стати, не обязательно на пределе "В" мерять, можно мерять милливольтметром
Можно прикрутить операционный усилитель и мерять всё ещё вольтметром, но уже не нужны десятки ом.
Полная свобода действий!
https://www.analog.com/media/en/technical-documentation/app-notes/an-105fa.pdf
Рекомендую
Root
Добрый день кто знает может ли купюра приемник подключить к esp32 ?
Andrey
Добрый день кто знает может ли купюра приемник подключить к esp32 ?
он довольно примитивен. при распознавании купюр выдает импульсы.
Andrey
но не в смысле распознавания. как-то участвовал в запуске автомата-обменника. дак, когда сменилась защита на долларах, купюроприемник был демонтирован и отправлен в швейцарию на апгрейд
ㅤ
Andy
Парни, чем измерять микроамперы, допустим, в диапазоне 1-100. Тестер не в счёт, при бросках вылетает предохранитель. Осциллограф не в счёт, неудобно. Есть датчик микуруха с i2c, но там не смог найти диапазон измерения и точность на мка.
Еще вспомнил проект. https://www.youtube.com/watch?v=LUB8RWzzLWc
Как раз для измерения тока потребления esp32
Andrey
Когда доллар с полосочкой появился?
ну, я пристально не следил, мои функции были не главные. помню, как при наладке вывалили на пол контейнер 5-рублевок :)
Root
Доллары мне и во сне не снились
Root
Главное рубли что бы перенимали
Root
😂
2319
https://youtu.be/vClVfDrTfCM
мдаа.....и это сказал этнический еврей, которого хоронили сняв зал прощания за месяц до его смерти и впервые не вешая траурные ленты на портрет))))) интересно, на каких остравах он коротает старость?)
Dimanche
Dimanche
тогда пойду гляну на своих 2 по 32 китайца в котельной, чем там заняты)
Именно тогда? Если бы мы начитались ты бы не пошел тип?
2319
Именно тогда? Если бы мы начитались ты бы не пошел тип?
конечно нет, они меня упокаивают и косячат куда меньше русскоязычных))))
Dimanche
Че с тобой не так. Я не понимаю
2319
забейте
Alex
Еще вспомнил проект. https://www.youtube.com/watch?v=LUB8RWzzLWc
Как раз для измерения тока потребления esp32
Спасибо, есть ещё датчики тока, тоже можно попробовать.
Alex
Ina219, например.
ㅤ
Ina219, например.
Я щас в коробке ревизию делаю, как раз в руках его кручу, думаю куда бы присунуть
Dimanche
Я щас в коробке ревизию делаю, как раз в руках его кручу, думаю куда бы присунуть
он большой по размеру?
