Здравствуйте,подскажите пожалуйста нубу,почему не шьется esp8266 nodemcu v3?🙈
ㅤ
Судя по шикарному объяснению здесь миллион причин. Начиная от того что устройство не подключено, заканчивая погодой на юпитере.
Marat
Какая серва то?
MG996R. А 3.2" нексион и правда стоит 2500, был не прав. Но я уже привык сам писать под spi дисплеи. :)
ㅤ
MG996R. А 3.2" нексион и правда стоит 2500, был не прав. Но я уже привык сам писать под spi дисплеи. :)

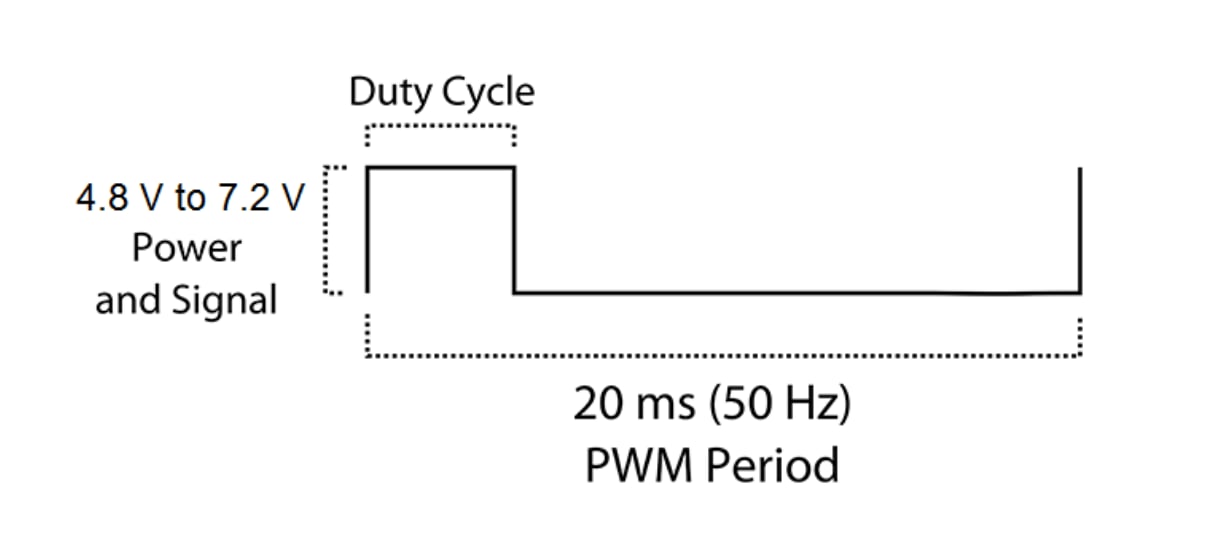

3.5'') Так у MG996R питание же от 4.8 вольт. Это в даташите написано. Причем тут 3.3 ?)
Marat
3.5'') Так у MG996R питание же от 4.8 вольт. Это в даташите написано. Причем тут 3.3 ?)
Питание понятно. Я про управляющий сигнал.
Max
Походу про .1 мкФ между EN и землей надо вешать в шапку
ㅤ
Шикарный человек. Спросил че-то... Удалил че-то...
Marat
Должен работать от 3.3...
ㅤ
ㅤ
Marat
Блин... мне сегодня приехали MG996R с другого магазина и они работают от 3.3В логики.
ㅤ
Блин... мне сегодня приехали MG996R с другого магазина и они работают от 3.3В логики.
А разбери ради прикола сравни матери
Slava
И фотки плат покажи !
Marat
Marat
Marat

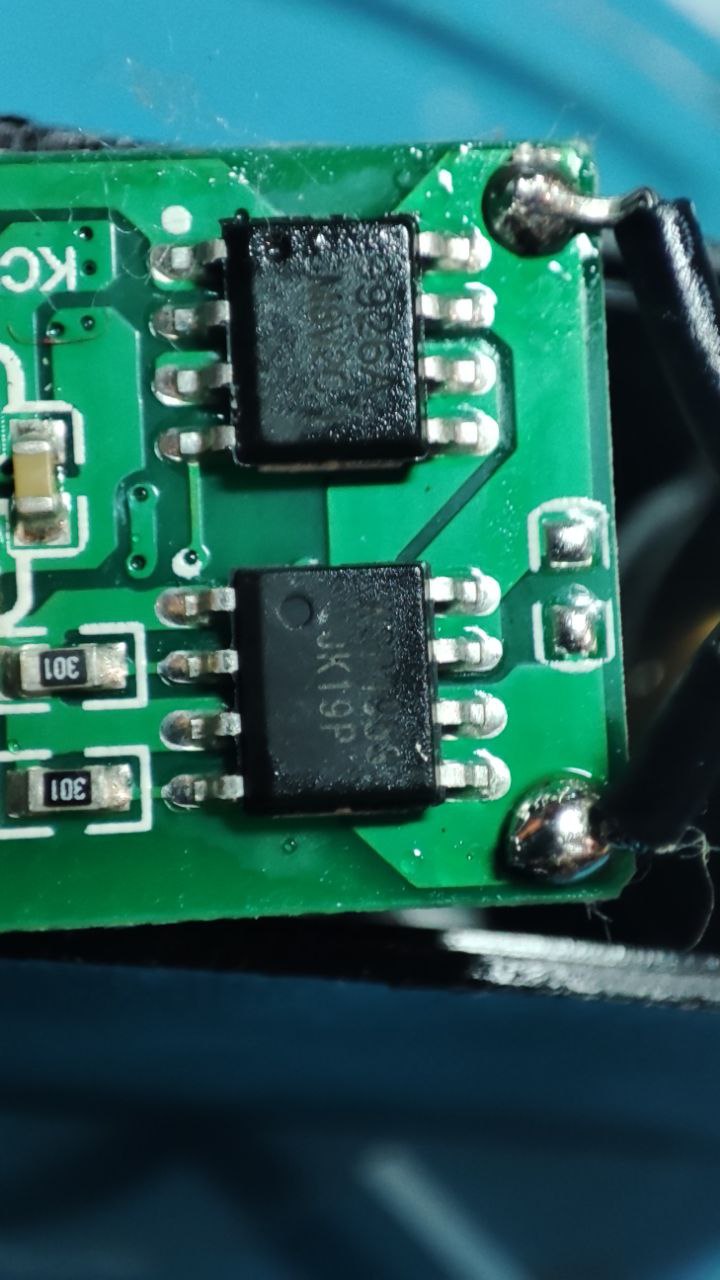

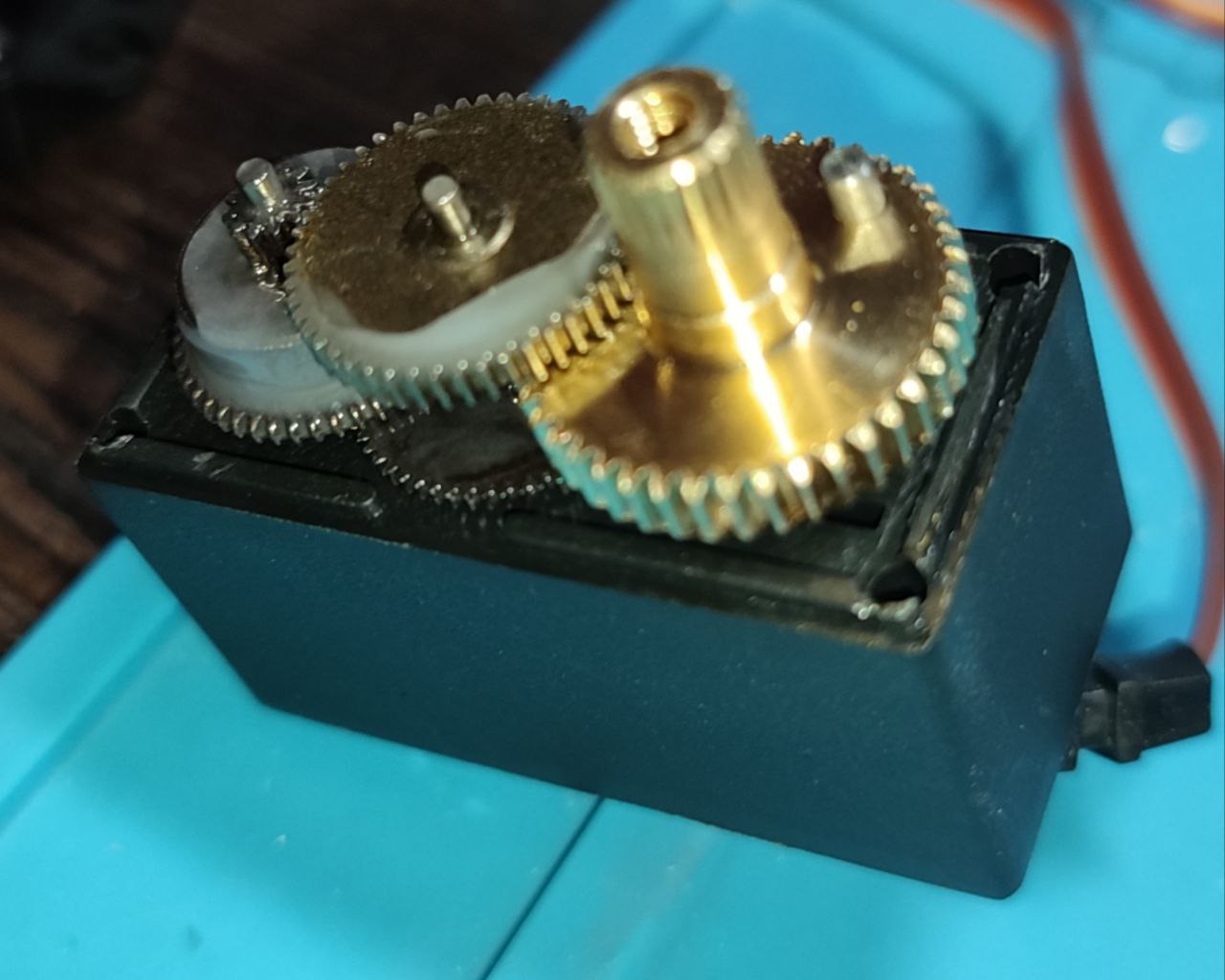

Те которые приехали сегодня и работают от 3.3В: есть ограничетель на валу и мат плата припаяна к потенциометру.
Marat
Marat
Marat

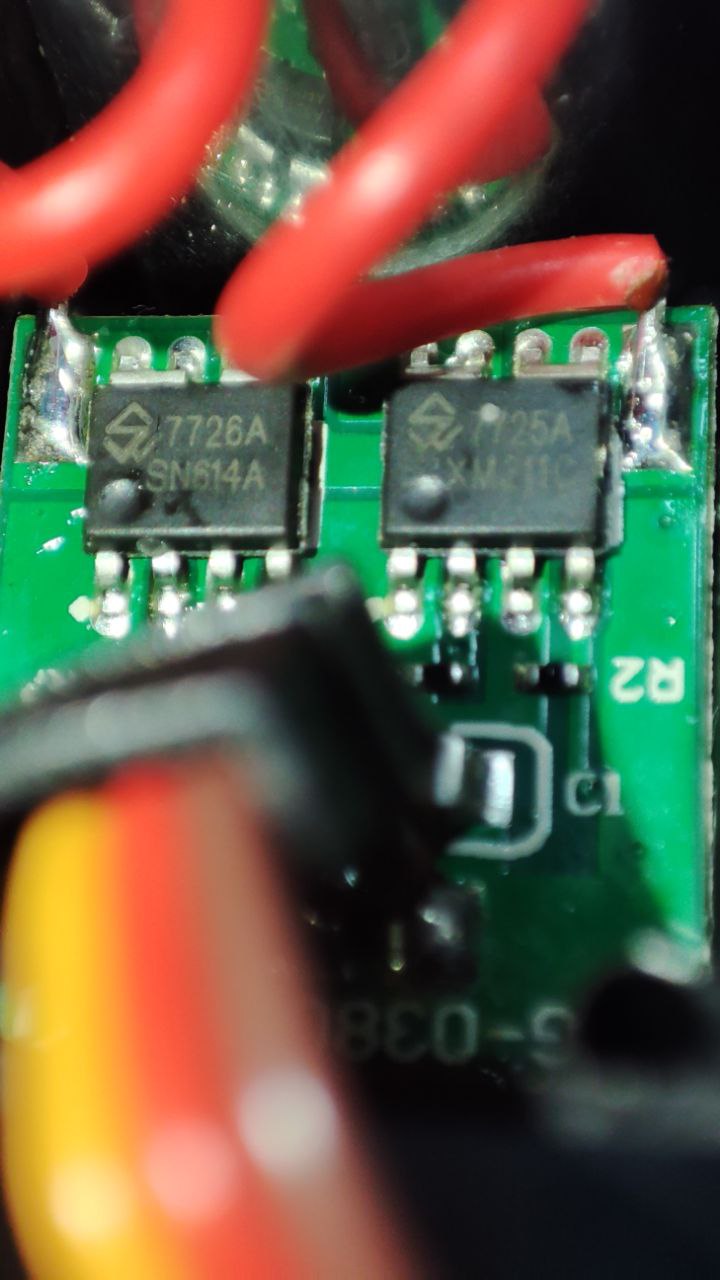

А тут нет ограничителя и мат плата на проводах. И плохо надписи различимы.
Marat
Будто оригинал и подделка.
ㅤ
ㅤ
А номиналы резисторов сравни
Marat
Marat
Да и разводка разная.
ㅤ
На мой взгляд та что работает от 3.3
Ruslan
есть тут кто, который работал с зашифрованным разделом NVS? мне бы проконсультироваться
iҚØN🐾🐾
есть тут кто, который работал с зашифрованным разделом NVS? мне бы проконсультироваться
У меня тоже был подобный вопрос, но я его не юзал вообще
AntikillerVova 🇷🇺
Господа, вопрос конечно глупый, но ....
Какие пины не желательно трогать на есп вемос д1 мини?
Indr1x
На каждый модуль будет своя таблица, они ведь разведены по разному и соответсвуют разным gpio на самой esp
Indr1x
По "голому" esp8266 можно посмотреть тут
https://rabbithole.wwwdotorg.org/2017/03/28/esp8266-gpio.html
Ruslan
У меня тоже был подобный вопрос, но я его не юзал вообще
разобрался, там конечно оно не совсем внятно прописано
Ruslan
осталось понять длва момента:
1. у меня два NVS раздела, похоже шифроваться будут оба или нет?
2. насколько уменьшится раздел при шифровании? то есть, я расчитываю хранить 1000 записей и выделил для этого место, при шифровании длина записи однозначно увеличится, пока не понял, насколько
Ruslan
#blob #nvs #xts #encryption
cудя из описания алгоритма XTS, увеличиваться размер записи должен незначительно, будем пессимистами - значит в два раза
Ruslan
#blob #nvs #encryption
а вот и ответ на первый вопрос:
Приложение может использовать разные ключи для разных разделов NVS, и иметь для этого соответственно несколько разделов ключей (key-partitions). Однако в зоне ответственности приложения находится предоставление корректных key-partition/ключей для шифрования/дешифровки.
AntikillerVova 🇷🇺
На каждый модуль будет своя таблица, они ведь разведены по разному и соответсвуют разным gpio на самой esp
Нужно на д1 мини. У меня стоят 2 расширителя mcp23017 для выходов. Мне надо подключить ещё 2 входа(микроволновые датчики движения). Сигнал там по низкому уровню.
Resident
Нужно на д1 мини. У меня стоят 2 расширителя mcp23017 для выходов. Мне надо подключить ещё 2 входа(микроволновые датчики движения). Сигнал там по низкому уровню.
В теории mcp можно очень много прицепить
Resident
Даже больше
Resident
Но да это +1 пин на каждую mcp
AntikillerVova 🇷🇺
Но вопрос не про это. )))
Alexey
Вроде бывают расширители I2C 1 к 8. может поможет.TCA9548A
Serg
Вроде бывают расширители I2C 1 к 8. может поможет.TCA9548A
PCF8574 - i2c на 8 входов/выходов адресуемый
iҚØN🐾🐾
Надо pcf8575, там 16 i/o
Alexey
https://www.ti.com/lit/ds/symlink/tca9548a.pdf
Serg
Нужно на д1 мини. У меня стоят 2 расширителя mcp23017 для выходов. Мне надо подключить ещё 2 входа(микроволновые датчики движения). Сигнал там по низкому уровню.
Gpio 4 и 5 не дёргаются при старте. Посмотри по распиновке, куда выведены на d1мини. Скорее всего d2 и d1
iҚØN🐾🐾
А вообще для каких целей и задач нужен мультиплексор i2c? Разве что при конфликте адресов и невозможности обойти
Alexey
Надо pcf8575, там 16 i/o
стал дефицитной микросхемой. недавно переходили на китайские аналоги
iҚØN🐾🐾
стал дефицитной микросхемой. недавно переходили на китайские аналоги
А можно поделиться, на какую?
Serg
это совсем другое
Понял. Спасибо. Пока ни разу не приходилось i2c раветвлять. Положил в копилку знаний
Alexey
А можно поделиться, на какую?
https://datasheet.lcsc.com/lcsc/2205051830_XINLUDA-XL9555_C609791.pdf
по пинам совпадают, по пуллап надо смотреть, по управлению совсем другие. но доступны и ценник нормальный.
iҚØN🐾🐾
https://datasheet.lcsc.com/lcsc/2205051830_XINLUDA-XL9555_C609791.pdf
по пинам совпадают, по пуллап надо смотреть, по управлению совсем другие. но доступны и ценник нормальный.
Да чет смотрю по цене - не особо отличается, на 39р в пересчете. А в чем дефицит?
Alexey
Я не знаю в чём дефицит, но при попытке купить около 1к штук в Китае для новой партии устройств столкнулись с высоким ценником и дефицитом(в Китае, как тут не знаю). Срочно переделали на XL9555.
iҚØN🐾🐾
Гм, вот это новость
Husniddin
SIM800L
Blinking 7 times and delaying some second
Tried 3.7 battery
Also tried arduino 5v with 1N4007 diode
Same
Measured voltage. enough
How can I fix it?
iҚØN🐾🐾
Я не знаю в чём дефицит, но при попытке купить около 1к штук в Китае для новой партии устройств столкнулись с высоким ценником и дефицитом(в Китае, как тут не знаю). Срочно переделали на XL9555.
А есть либа под нее или просто протокол модифицировать хватит?
iҚØN🐾🐾
SIM800L
Blinking 7 times and delaying some second
Tried 3.7 battery
Also tried arduino 5v with 1N4007 diode
Same
Measured voltage. enough
How can I fix it?
I think you need to look into the reference near to initialization part, maybe you missed something
Husniddin
I think you need to look into the reference near to initialization part, maybe you missed something
But there is not option
1 week ago tried and all worked properly
I’m just connectiong battery to sim module. Nothing else
iҚØN🐾🐾
But there is not option
1 week ago tried and all worked properly
I’m just connectiong battery to sim module. Nothing else
Try in 5-6 hours, a solar eclipse is expected today, maybe this affects 😊
Serg
Ruslan
#blob #nvs #encryption
блят! почему тут https://docs.espressif.com/projects/esp-idf/en/v4.4.2/esp32/api-reference/storage/nvs_flash.html
не могут нормально написать как бить разделы, помню, что надо в таблицу дописать encrypted, но как назло найти не могу )
Indr1x
Дорогой дневничок...
AntikillerVova 🇷🇺
Gpio 4 и 5 не дёргаются при старте. Посмотри по распиновке, куда выведены на d1мини. Скорее всего d2 и d1
I2C д1 и д2. Мне интересно куда можно подключить датчики движение к мк чтобы небыло сюрпризов.
Serg
I2C д1 и д2. Мне интересно куда можно подключить датчики движение к мк чтобы небыло сюрпризов.
У нее программный есп. Перекинь на другие ноги, если позволяет разводка
iҚØN🐾🐾
#blob #nvs #encryption
блят! почему тут https://docs.espressif.com/projects/esp-idf/en/v4.4.2/esp32/api-reference/storage/nvs_flash.html
не могут нормально написать как бить разделы, помню, что надо в таблицу дописать encrypted, но как назло найти не могу )
https://docs.espressif.com/projects/esp-idf/en/v4.4.2/esp32/security/flash-encryption.html
AntikillerVova 🇷🇺
Шина i2c работает как надо. Вопрос про 2 датчика движения. Их надо подключить к мк, вот только какие пины можно использовать для этого. Сигнал является прижатием линии к минусу.
iҚØN🐾🐾
Flash encryption block encrypts the flash contents - the firmware bootloader, applications and partitions marked as encrypted. Encrypting in-place can take time, up to a minute for large partitions.
iҚØN🐾🐾
Шина i2c работает как надо. Вопрос про 2 датчика движения. Их надо подключить к мк, вот только какие пины можно использовать для этого. Сигнал является прижатием линии к минусу.
Странное, обычно шины i2c пуллапятся, я бы тупо мосфет повесил
AntikillerVova 🇷🇺
С шиной нет проблем. На какие пины мк кроме д1 и д2 можно подключить два датчика движения. В там висит +, когда детектит движение то прижимает линию к -.
Alexey
может свободные пины на расширителях порта остались. туда и повесить...
iҚØN🐾🐾
Так это не i2c же, на любые пины
iҚØN🐾🐾
Можно хоть на бут повесить, если прижат к + на старте
