Нет. Падение на линейнике 1.2 вольта

Блин... Из того, что я прочитал в интернете, выяснил, что если я хочу питать ESP32 от аккумулятора и этот же аккумулятор заряжать, мне нужно: 1. Плата типа TP4056 2. Аккумулятор 3. На плату повесить (навесным монтажом, увы) MCP1700-3302E или HT7333-A, после чего на выходе получу честные 3.3 в. А вот как питать потребителей 0.5-1А (например, LoRa передатчик), я пока не понял.

Блин... Из того, что я прочитал в интернете, выяснил, что если я хочу питать ESP32 от аккумулятора и этот же аккумулятор заряжать, мне нужно: 1. Плата типа TP4056 2. Аккумулятор 3. На плату повесить (навесным монтажом, увы) MCP1700-3302E или HT7333-A, после чего на выходе получу честные 3.3 в. А вот как питать потребителей 0.5-1А (например, LoRa передатчик), я пока не понял.

т.е. вы хотите в одном чипе и зарядку и стабилизатор на минимум 1 А 3.3V ?

т.е. вы хотите в одном чипе и зарядку и стабилизатор на минимум 1 А 3.3V ?

г-да(коллеги), кто знает, почему не работают pin 16 и 17 на dev.board как ключи(on/off)?

Зарядки уже есть. И даже АКБ есть. Теперь бы стабилизатор, но желательно платой.

Максимум 1А

т.е. все таки зарядка и стабилизатор отдельными чипами?

Если желаемый ток превышает 100-200 мА, про линейники можно забыть. Самый простой вариант: TP4056 + 1 банка лития + импульсный DC/DC Buck на 3.3В (Mini-360 или что-нибудь подобное на али), и завести всё это на вход 3.3В ESP32 минуя встроенную стабилизацию.

Если желаемый ток превышает 100-200 мА, про линейники можно забыть. Самый простой вариант: TP4056 + 1 банка лития + импульсный DC/DC Buck на 3.3В (Mini-360 или что-нибудь подобное на али), и завести всё это на вход 3.3В ESP32 минуя встроенную стабилизацию.

Если заводить на 3.3в, то можно же спалить плату. Выше так писали, т.к. лилий может заряжаться до 4.2в.

Если заводить на 3.3в, то можно же спалить плату. Выше так писали, т.к. лилий может заряжаться до 4.2в.

Бак будет стабилизировать выходное напряжение на уровне 3.3В, перечитай еще раз моё сообщение :)

Ну если других вариантов нет, то пусть будут отдельными, да. А так, конечно, хотелось бы, чтоб воткнул USB в ESP32 - пошла зарядка аккумулятора, вытащил - работа продолжилась, но от самого аккумулятора.

А еще можно отрубать при 3.2 и поставить мосфет при <=3.3

Buck-Boost. Чтоб когда батарейка садилась, он всеравно держал 3.3

А вот тут нужно деньги считать. Если обычный бак можно купить / собрать за 30-50 центов, то бак-буст будет стоить 2-3$. Если поставить просто бак, аккум будет работать на 70-75% своей емкости. Если поставить бак-буст, из аккума можно выжать 90-95% емкости (100% не рассматриваем, т.к. глубокий разряд уменьшает ресурс). В итоге выигрыш в 20% автономности приведёт к значительному удорожанию устройства.

Для этого есть готовые модули зарядки лития с защитой от переразряда

Ну насколько я прочитал то вопрос цены тут не стоял

Согласен, но рано или поздно этот вопрос возникнет)

А как это сделано в телефонах? Там супер крутые преобразователи?

Разница между 50 центами и 3 баксами не существенна

600% удорожание

г-да(коллеги), кто знает, почему не работают pin 16 и 17 на dev.board как ключи(on/off)?

в том то и дело что один чип на зарядку и на стабилизацию еще надо поискать и это будет сильно дороже отдельных. но бывают ситуации года без этот никак :)

Если на зарядку есть, на стабилизацию вот этот пойдёт? https://aliexpress.ru/item/1005003512293897.html?spm=a2g0o.search.list.0.4d001177KrHXiZ&sku_id=12000026119812825

Это линейник, подойдёт, но будет греться как печка. Лору в режиме трансмита точно не вытянет.

А ещё раз, не-линейник - это что?

MCP1700 - это линейник или нет?

LDO?

Если на зарядку есть, на стабилизацию вот этот пойдёт? https://aliexpress.ru/item/1005003512293897.html?spm=a2g0o.search.list.0.4d001177KrHXiZ&sku_id=12000026119812825

Всем привет. У кого есть пара минут. Нужно ESP-01 запустить на Arduino IDE. Команда AT отрабатывает. А вот подключиться к плате не могу. Connecting........_____....._____....._____....._____....._____....._____....._____

gpio16/gpio17 - работают

Поясни, зачем плату прошивать? Может меня устроит та прошивка, что там имеется.

Если устроит текущая прошивка, то нахрена тебе дурдуина иде?

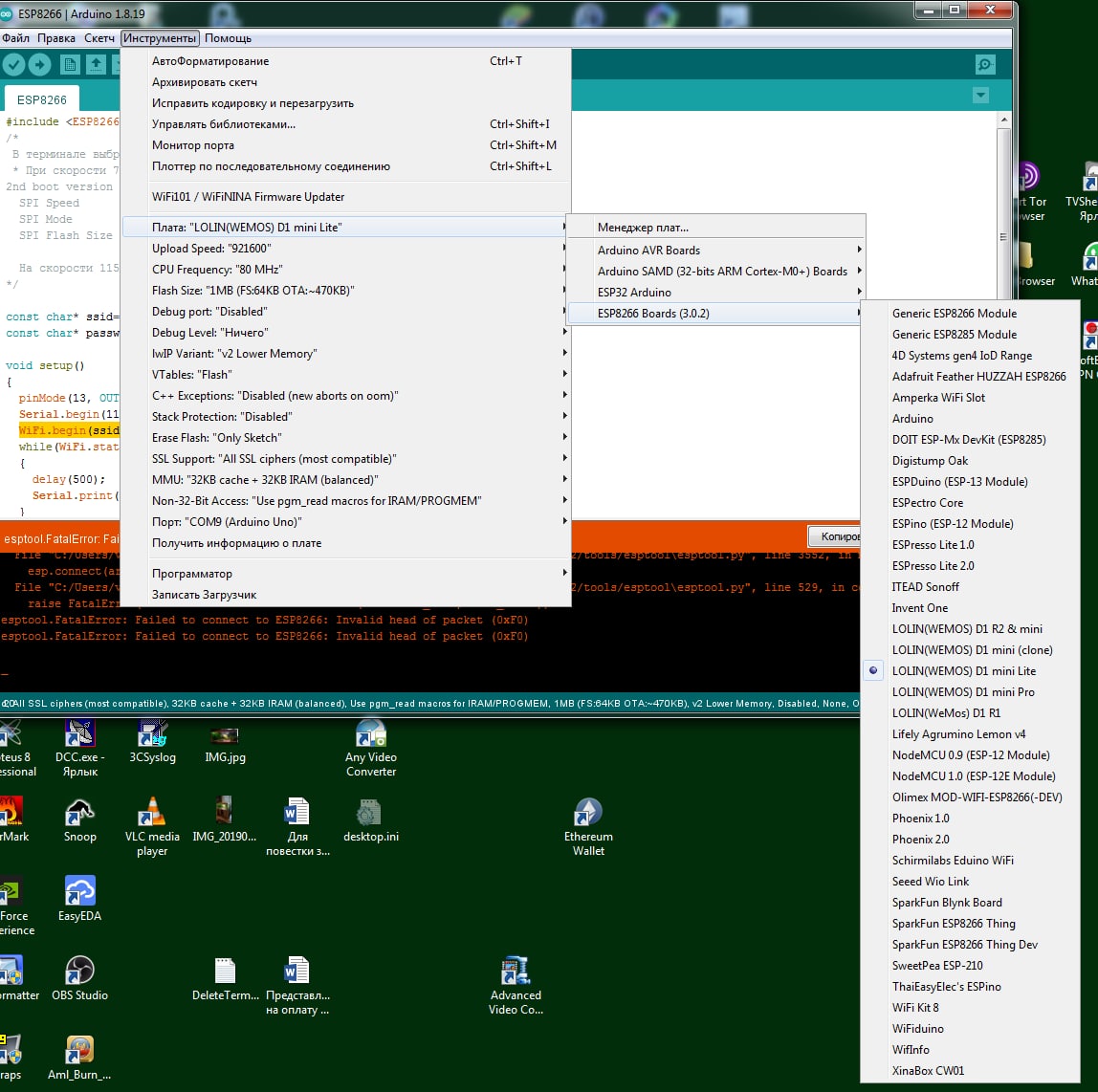

На IDE прогу пишу, чтобы по WiFi передавать данные на на комп от разных датчиков. Нужно заставить IDE видеть 8266. Там в менеджере плат надо нужную выбрать. Ни одна не подходит.

Чем самая верхняя не устраивает?

Connecting........_____....._____....._____....._____....._____....._____....._____ и дальше ошибка.

Connecting........_____....._____....._____....._____....._____....._____....._____ и дальше ошибка.

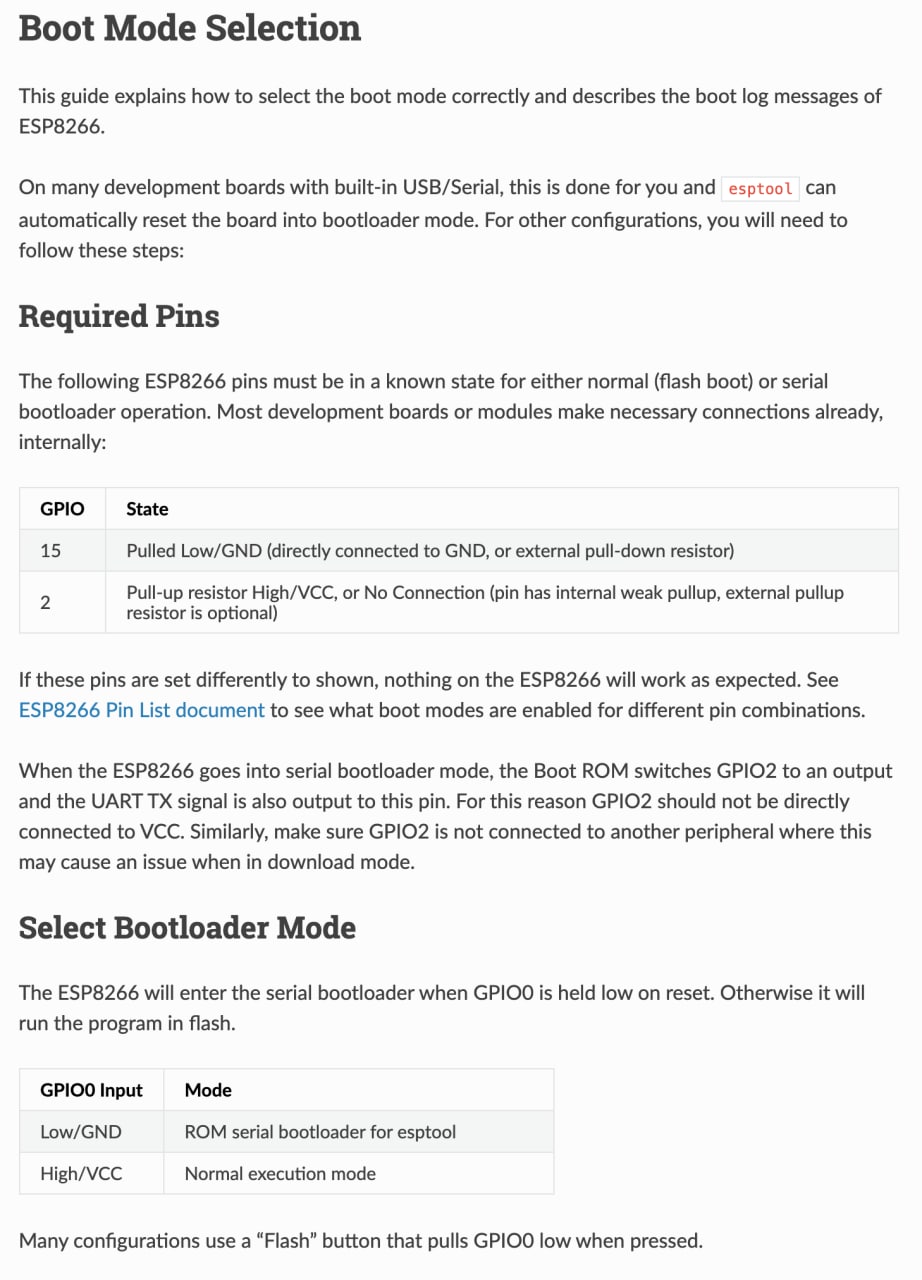

Какое это отношение имеет к выбору платы? У вас ЕСП не введен в режим прошивки.

Зачем мне его вводить в режим прошивки? Не понимаю. Прошивка вроде, как нужна, чтобы ESP самостоятельно работал. А он всегда будет в связке с ардуино.

Зачем мне его вводить в режим прошивки? Не понимаю. Прошивка вроде, как нужна, чтобы ESP самостоятельно работал. А он всегда будет в связке с ардуино.

Чего вы там хотите, я не в курсе. Вы сейчас пытаетесь ПРОШИТЬ именно ЕСП-01. И вам это не удастся, пока вы его не введете в режим прошивки

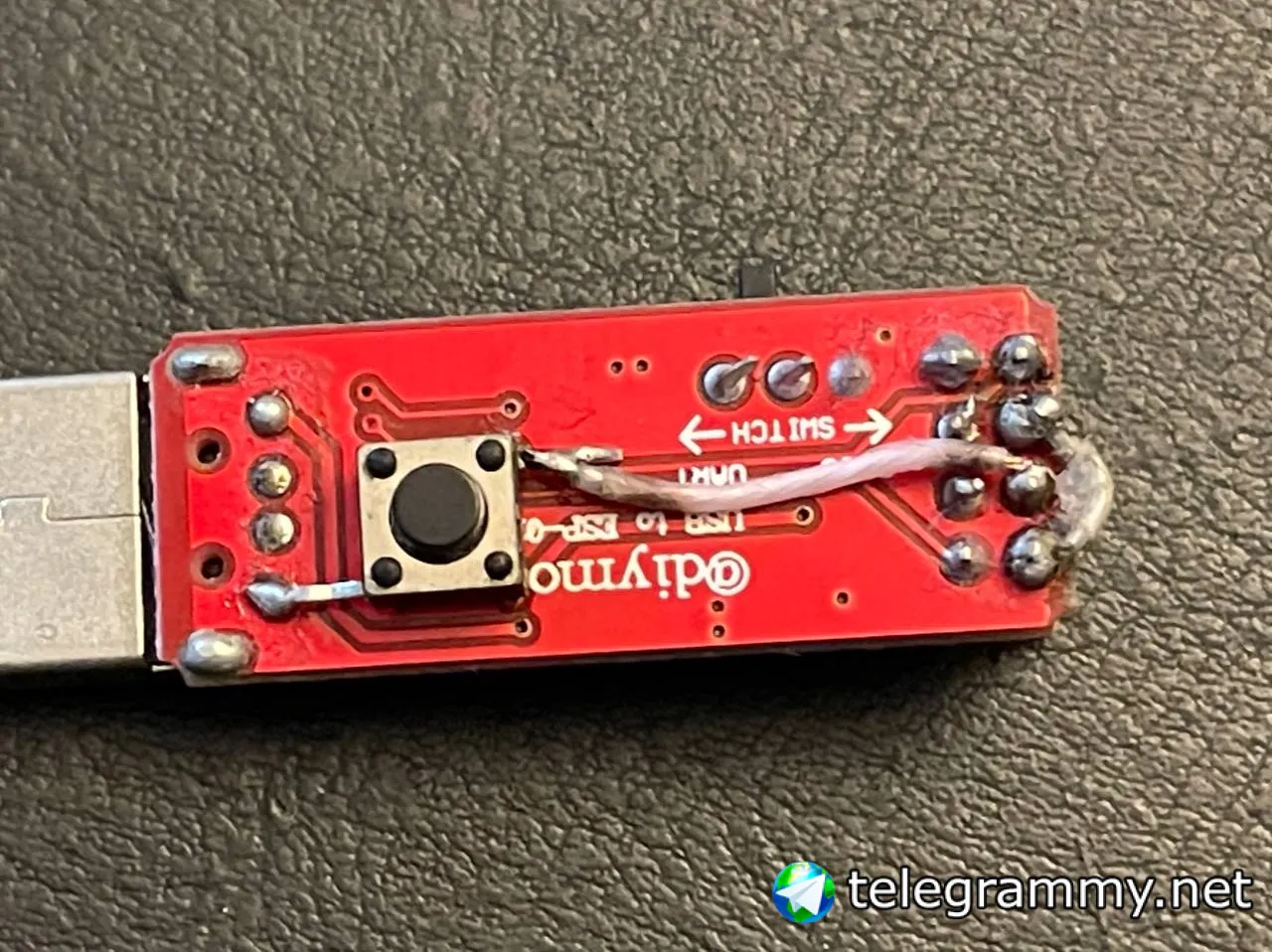

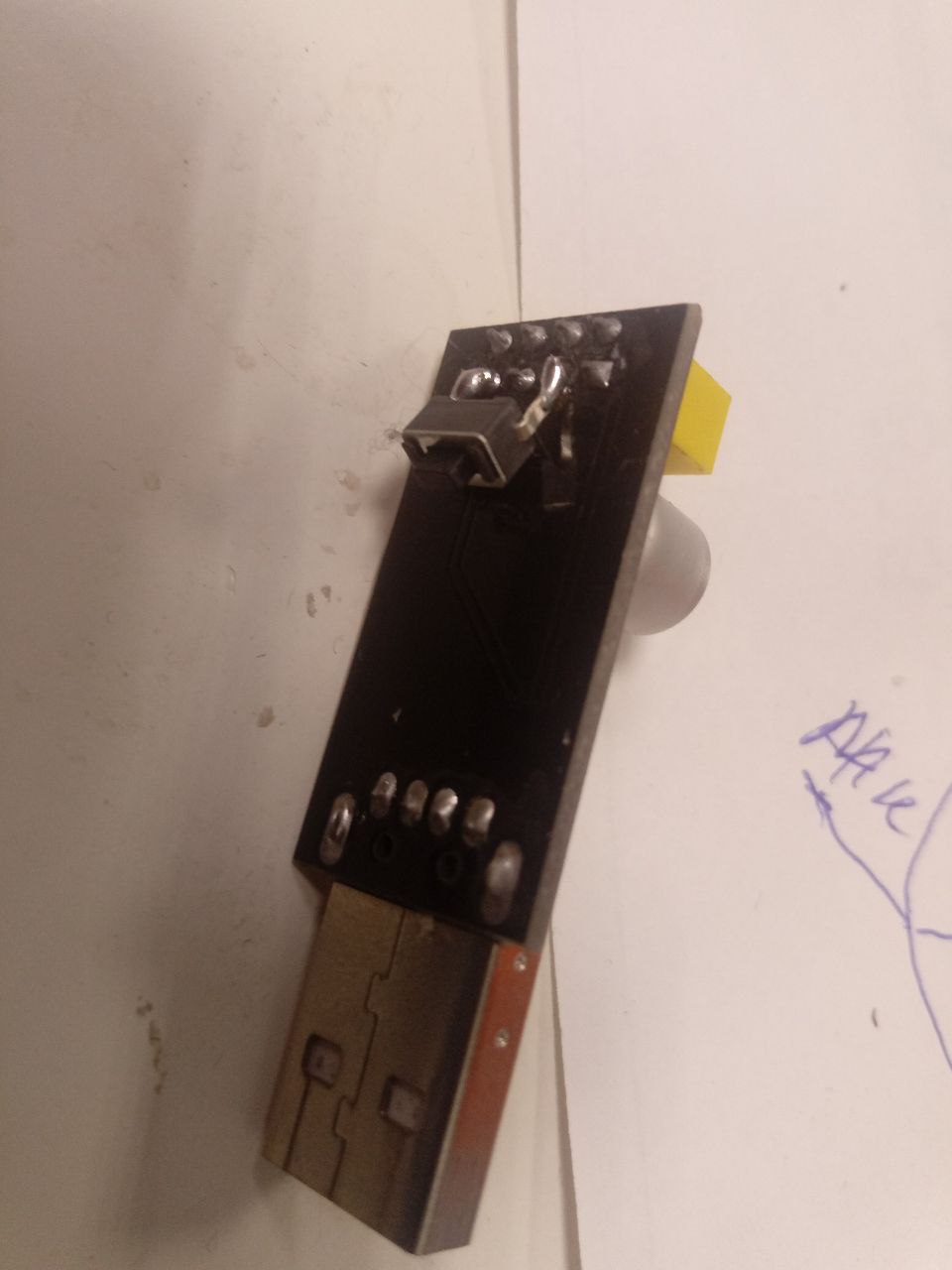

На али продаются для есп 01 специальные адаптеры

О дааа... И как много вас открытий чудных ждет при их приобретении)

Я тоже специалист)

А ты смотри. У тебя pin enable не замкнут)

А он нахрен не нужен

Так модуль не включается же

Чего вы там хотите, я не в курсе. Вы сейчас пытаетесь ПРОШИТЬ именно ЕСП-01. И вам это не удастся, пока вы его не введете в режим прошивки

Нифига не понимаю (((. Я не хочу вводить ESP-01в режим прошивки. Надо его заставить подключаться к WiFi программно, через ардуинку. Больше ничего. Посоветуйте, что для этого нужно сделать?

Нифига не понимаю (((. Я не хочу вводить ESP-01в режим прошивки. Надо его заставить подключаться к WiFi программно, через ардуинку. Больше ничего. Посоветуйте, что для этого нужно сделать?

Ну выдернул-воткнул ЮСБ и все. Зато просто. А у тебя вон сколько проводков)
