Как синим финиш написано, всё прошло успешно значит?

Как синим финиш написано, всё прошло успешно значит?

Да

Да

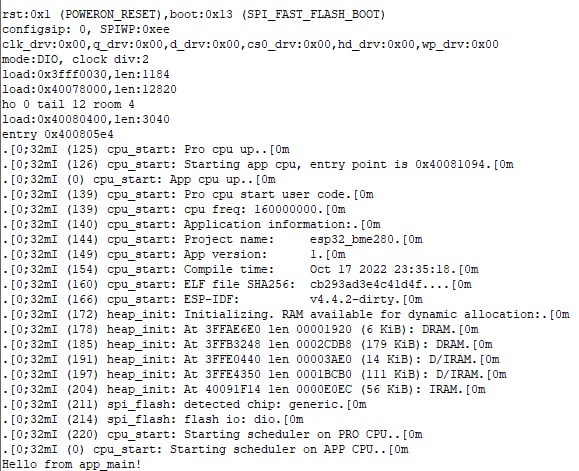

А это может только у меня всегда зашивается и выводится эта информация, даже если код просто printf("Hello from app_main!\n"); Или у всех так!?

А это может только у меня всегда зашивается и выводится эта информация, даже если код просто printf("Hello from app_main!\n"); Или у всех так!?

Бутлодер по-умолчанию шлёт логи в процессе загрузки ESPшки, их можно отключить.

Бутлодер по-умолчанию шлёт логи в процессе загрузки ESPшки, их можно отключить.

Да, нашел настройку вроде. Сейчас проверю

Да, нашел настройку вроде. Сейчас проверю

Можно установить видимость "errors only", тогда при нормальной загрузке никаких логов от бутлодера не будет

Можно установить видимость "errors only", тогда при нормальной загрузке никаких логов от бутлодера не будет

Спасибо, понял.

Можно установить видимость "errors only", тогда при нормальной загрузке никаких логов от бутлодера не будет

Поставил так, пропала инофмация boot, а остальное осталось

где остальное убрать не понятно

А это уже в настройках компонентов esp-idf

Причём первые 9 строк (начиная с rst и заканчивая entry) будут выводиться всегда

А это уже в настройках компонентов esp-idf

т.е. это не в настройках конфигурации?

т.е. это не в настройках конфигурации?

CONFIG_LOG_DEFAULT_LEVEL, вроде этот параметр Component config > Log output

CONFIG_LOG_DEFAULT_LEVEL, вроде этот параметр Component config > Log output

Нашел. Богато логов напихали. Спасибо

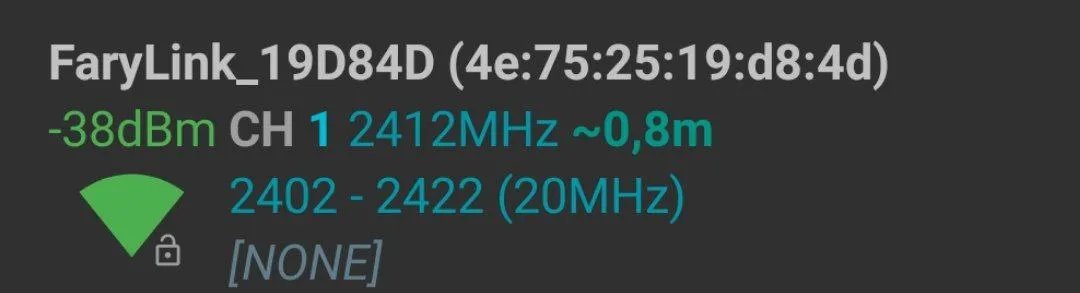

авотхер(тм) Никто не угадал. Этот FaryLink вылазит из ESP https://esp8266.ru/forum/threads/pomogite-proshit-nodemcu.4597/

Или вот https://arduino.stackexchange.com/questions/47806/what-is-farylink-access-point

или https://rntlab.com/question/farylink/

опочки. Этот FaryLink оказывается внезапно начал жить на esp-шке, которую я давно вроде не трогал...т.е. работала включенной и никаких левых сетей не было

Да чё картинок? Давай уж видосы сразу и смотреть на экране полтора дюйма, как в прошлом веке. Помнишь такое? Или тебя сделали уже в этом веке?

Ты хорошо себя чувствуешь?

не создавать токсичные сообщения и не участвовать в токсичных обсуждениях. Если все будут делать так - чат самоочистится.

До 0 видимо 🙈😆

А если вложенное прерывание возникнет?

Устанавливаете при входе в прерывание бит/флаг в регистре состояний sreg в 1 и ждете вложенного прерывания в обработчике первого. Не сорвет ли в итоге вам при этом стек вопрос открытый

Че за плата то

Arduino nano c алиэкспресс.

По опыту с другими mcu: Изменения одного пина часто происходит как чтение модификация запись всего порта, так как на портах не нулевая ёмкость, то после выставления какого либо значений пина, физически он изменит состояние не сразу, единицы микросекунд, и если за это время прочитать, то там явно будет не то что ожидается и это неверное значение уже снова запишется в порт.

Вот что-то подобное мне в голову и приходило. Но пробовал читать значения 20 раз и искать медиану - в 1 случае из 100 это не помогет (очень странно), а установка значения в цифровой порт (1 или 0) пишется один раз за цикл, почему-то тут проблема возникает - иногда пишет 1 вместо нуля (обратного не замечал) и тут же 0. По времени это происходит совсем недолго: включается 1 всего на какую-то долю секунды.

В момент прерывания, выполняется код прерывания и только. код из основного тела программы перестает выполняться.

Я в курсе. Но код - это лишь код, а я пишу про аппаратную часть, про работу АЦП и зарядку конденсатора. Но если даже взять во внимание то, что аппаратная часть работает идеально, а дело в коде, то давайте рассмотрим такой вариант: в момент чтения/записи данных в цифровой\аналоговый порт, происходит прерывание, то есть, вот прям в тот же самый момент. Что произойдёт со значением?

Регистр состояния порта не будет считан, я вижу это так

Разбирать работу ацп на аппаратном уровне, пытаясь грешить аж на внутренние емкости и пользоваться обертками digitawrite ардуино, выглядит несколько странно

Вот что-то подобное мне в голову и приходило. Но пробовал читать значения 20 раз и искать медиану - в 1 случае из 100 это не помогет (очень странно), а установка значения в цифровой порт (1 или 0) пишется один раз за цикл, почему-то тут проблема возникает - иногда пишет 1 вместо нуля (обратного не замечал) и тут же 0. По времени это происходит совсем недолго: включается 1 всего на какую-то долю секунды.

в ардуино совсем не понимаю - вопрос ? Если тип пина явым образом не указан или выставлено значение INPUT, то результатом работы функции станет включение или выключение внутреннего сопротивления 20K, являющегося нагрузочным резистором. При этом реальное напряжение на выходе будет меньше 5В. Более подробно об этом написано в статье про типы пинов. таки пин на OUT выставлен ?

в ардуино совсем не понимаю - вопрос ? Если тип пина явым образом не указан или выставлено значение INPUT, то результатом работы функции станет включение или выключение внутреннего сопротивления 20K, являющегося нагрузочным резистором. При этом реальное напряжение на выходе будет меньше 5В. Более подробно об этом написано в статье про типы пинов. таки пин на OUT выставлен ?

Это где такое написано?

Если ничего не указано, должен быть INPUT и это значит вход, а не выход и никакого там потенциала быть не должно.

Это где такое написано?

Да тыкнул в гугле первую попавшуюся ссылку по ардуине😉 https://arduinomaster.ru/program/funktsiya-digitalwrite/#:~:text=%D0%9E%D0%BF%D0%B8%D1%81%D0%B0%D0%BD%D0%B8%D0%B5%20digitalWrite,-%D0%94%D0%BB%D1%8F%20%D1%87%D0%B5%D0%B3%D0%BE%20%D0%BD%D1%83%D0%B6%D0%BD%D0%B0&text=%D0%A4%D1%83%D0%BD%D0%BA%D1%86%D0%B8%D1%8F%20%D0%BF%D0%BE%D0%B7%D0%B2%D0%BE%D0%BB%D1%8F%D0%B5%D1%82%20%D1%83%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D1%8F%D1%82%D1%8C%20%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%BD%D1%8B%D0%BC%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5%D0%BC,%D0%B2%20%D0%B7%D0%B0%D0%B2%D0%B8%D1%81%D0%B8%D0%BC%D0%BE%D1%81%D1%82%D0%B8%20%D0%BE%D1%82%20%D0%BD%D0%B0%D1%88%D0%B8%D1%85%20%D0%B7%D0%B0%D0%B4%D0%B0%D1%87.

Если ничего не указано, должен быть INPUT и это значит вход, а не выход и никакого там потенциала быть не должно.

а если за пином стоит транзистор который управляет релюхой - то так оно и будет работать наверное

Ну так это запись в регистр

Логично, что так будет

for(int i=0,uint8_t crc=0;i<10;i++) crc=CRC8(packLLS[i],crc);

а ты хорош!

в ардуино совсем не понимаю - вопрос ? Если тип пина явым образом не указан или выставлено значение INPUT, то результатом работы функции станет включение или выключение внутреннего сопротивления 20K, являющегося нагрузочным резистором. При этом реальное напряжение на выходе будет меньше 5В. Более подробно об этом написано в статье про типы пинов. таки пин на OUT выставлен ?

5в? это не про есп32

5в? это не про есп32

Так и вопрос был про ардуино нано

Так и вопрос был про ардуино нано

ну, возможно тут и могут на него ответить, но типа для ардуино хардваря есть более спец чатики

ну, возможно тут и могут на него ответить, но типа для ардуино хардваря есть более спец чатики

да и вопрос не я задавал ))

я сотни сообщений тут не читаю :)

тут то блоги войны с симкартами, то роджер-тех-поддержка...

в ардуино совсем не понимаю - вопрос ? Если тип пина явым образом не указан или выставлено значение INPUT, то результатом работы функции станет включение или выключение внутреннего сопротивления 20K, являющегося нагрузочным резистором. При этом реальное напряжение на выходе будет меньше 5В. Более подробно об этом написано в статье про типы пинов. таки пин на OUT выставлен ?

Тот цифровой пин, где происходит кратковременный сбой, о котором я писал выше, выставлен на OUT. Но проблема также заключается и в аналоговых пинах, которые выставлены как INPUT и на них физически стоит подтягивающий резистор.

Если ничего не указано, должен быть INPUT и это значит вход, а не выход и никакого там потенциала быть не должно.

Просто поверьте, у меня указано.

ну, возможно тут и могут на него ответить, но типа для ардуино хардваря есть более спец чатики

Не нашёл более специализированных чатиков. Гугл тоже не помог.

Вообще как вариант - подпаленный или поддельный камень. Я таких приколов не видел нигде.

Вообще как вариант - подпаленный или поддельный камень. Я таких приколов не видел нигде.

вообще-то дребезг контактов как раз так и выглядит, если я понял, проглядев по диагонали наспамленное

вообще-то дребезг контактов как раз так и выглядит, если я понял, проглядев по диагонали наспамленное

Не знаю, есть ли там дребезг, я не вникал сильно в тему тоже)

с WIFI_STA FaryLink не появляется, что логично. Нелогично что с WIFI_AP_STA мак-адрес для WiFi не совпадает с мак-адресом для ESP-now uint8_t mac[] = {0x36, 0x33, 0x33, 0x33, 0x33, 0x33}; WiFi.mode(WIFI_STA); // WiFi.mode(WIFI_AP_STA); //FaryLink_xxxx & MAC 0x4e 0x75 0x25 0x10 0xd8 0x4d WiFi.begin(); WiFi.disconnect(); ESPNow.set_mac(mac);

а вы видели марио лего? там хренотень с экраном и фотосенсорами, типа считывает метки на препятствиях реагирует

Парни, посоветуйте, пожалуйста, схему преобразования логических уровней одностороннюю , хочу при помощи esp32 считывать . На резисторах делитель напряжения не хочу. Первый уровень приблизительно 6в, ну и уровень esp32 3.3в. Вопрос детский ,знаю . Супер точность не нужна ,будет одно пороговое значение которое установлю программно .

http://we.easyelectronics.ru/Shematech/soglasovanie-logicheskih-urovney-5v-i-33v-ustroystv.html

а подскажите плз функцию для st7789 (tft_espi), которая приостанавливает прорисовку дисплея, пока передаются данные. Если конеш она существует, я о ней когда-то слышал в обзоре на экран ILI ...

а подскажите плз функцию для st7789 (tft_espi), которая приостанавливает прорисовку дисплея, пока передаются данные. Если конеш она существует, я о ней когда-то слышал в обзоре на экран ILI ...

ничего не понятно. пока данные передаются от кого и куда, зачем "останавливать прорисовку"? речь про синхронизацию кадров?

День добрый) а подскажите пожалуйста есп32 толерантна по входам если датчики на 5в ??? All digital IO pins are protected from over-voltage with a snap-back circuit connected between the pad and ground. The snap back voltage is typically about 6V, and the holding voltage is 5.8V. This provides protection from over-voltages and ESD. The output devices are also protected from reversed voltages with diodes. вот, что сказано в док.

но я так и не понял ... можно подавать на вход 5в или нет

ничего не понятно. пока данные передаются от кого и куда, зачем "останавливать прорисовку"? речь про синхронизацию кадров?

немного бесит, что глазом замечаю, как меняется картинка на экране, а кажется в каком-то обзоре видел, что можно заморозить картинку, которая сейчас на экране, загрузит новую картинку на экран и снова разморозить экран ...

День добрый) а подскажите пожалуйста есп32 толерантна по входам если датчики на 5в ??? All digital IO pins are protected from over-voltage with a snap-back circuit connected between the pad and ground. The snap back voltage is typically about 6V, and the holding voltage is 5.8V. This provides protection from over-voltages and ESD. The output devices are also protected from reversed voltages with diodes. вот, что сказано в док.

Нет

немного бесит, что глазом замечаю, как меняется картинка на экране, а кажется в каком-то обзоре видел, что можно заморозить картинку, которая сейчас на экране, загрузит новую картинку на экран и снова разморозить экран ...

про такое мне не известно. то есть, вот буквально команды дисплейного контроллера смотрел, ни в одном из тех что у меня есть, а st7789 у меня есть, я таких не видел.

немного бесит, что глазом замечаю, как меняется картинка на экране, а кажется в каком-то обзоре видел, что можно заморозить картинку, которая сейчас на экране, загрузит новую картинку на экран и снова разморозить экран ...

у него там как-будто автосинхронизация какая-то есть. я формирую картинку на виртуальном экране и потом целиком заливаю в дисплей -- кадры меняются ровно

про такое мне не известно. то есть, вот буквально команды дисплейного контроллера смотрел, ни в одном из тех что у меня есть, а st7789 у меня есть, я таких не видел.

ок, спасибо за информацию

а подскажите плз функцию для st7789 (tft_espi), которая приостанавливает прорисовку дисплея, пока передаются данные. Если конеш она существует, я о ней когда-то слышал в обзоре на экран ILI ...

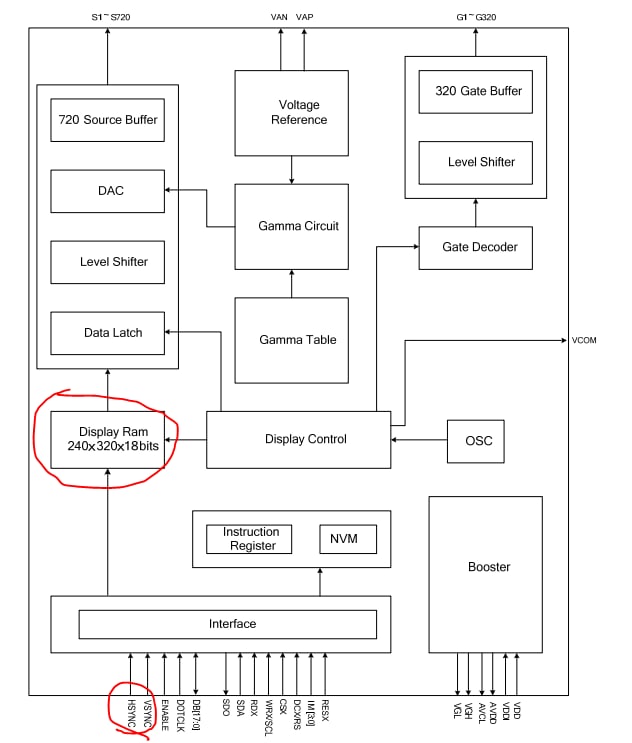

Судя по всему у этого контроллера нет двойной буферизации, следовательно надо рулить синхронизацией. Что то типа перезаписывать RAM во время "обратного хода луча".

Судя по всему у этого контроллера нет двойной буферизации, следовательно надо рулить синхронизацией. Что то типа перезаписывать RAM во время "обратного хода луча".

ну найди там такое. я обыскался. и так чтобы этим ещё и практически воспользоваться можно было.

День добрый) а подскажите пожалуйста есп32 толерантна по входам если датчики на 5в ??? All digital IO pins are protected from over-voltage with a snap-back circuit connected between the pad and ground. The snap back voltage is typically about 6V, and the holding voltage is 5.8V. This provides protection from over-voltages and ESD. The output devices are also protected from reversed voltages with diodes. вот, что сказано в док.

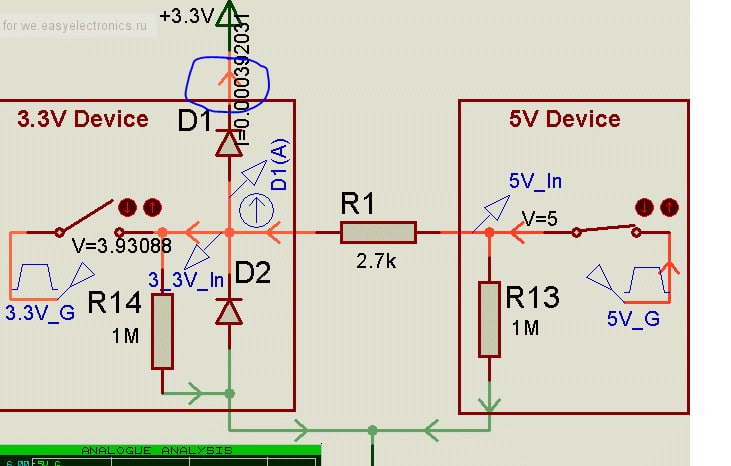

Оно как бы работает. Но "лишнее" напряжение будет "втекать" через защитный диод. Не очень хорошая идея на мой взгляд.

Судя по всему у этого контроллера нет двойной буферизации, следовательно надо рулить синхронизацией. Что то типа перезаписывать RAM во время "обратного хода луча".

я делал так, что один таск рисует виртаульное изображение, другой его выводит. и при рассинхронизации получался эффект как-будто мне надо именно эту функциональность, чтобы выводить "во время обратного хода луча", как это было во времена CGA-дисплеев. я обыскался. в итоге изменил у себя синхронизацию тасков и разрывы картинки пропали

Оно как бы работает. Но "лишнее" напряжение будет "втекать" через защитный диод. Не очень хорошая идея на мой взгляд.

ага ) я вас понял ) спс !

ну найди там такое. я обыскался. и так чтобы этим ещё и практически воспользоваться можно было.

С какой стати я буду чего то где то искать? Мне оно нафиг не нужно, пишите автору вопроса пожалуйста.

я делал так, что один таск рисует виртаульное изображение, другой его выводит. и при рассинхронизации получался эффект как-будто мне надо именно эту функциональность, чтобы выводить "во время обратного хода луча", как это было во времена CGA-дисплеев. я обыскался. в итоге изменил у себя синхронизацию тасков и разрывы картинки пропали

не по адресу

не по адресу

я комментировал об "обратном ходе луча"

искал по словам V-Sync и подобным

я комментировал об "обратном ходе луча"

Работающее решение, но лучше его сообщить автору вопроса. Мне оно без надобности. :)

Простите за тупой вопрос..ESP32-С3 по какому адресу заливать прошивку? Пробовал 0х0, 0х10000, 0xe000. Не грузится..

Если что, прошивка Tasmota

Причём если изначально прошить через WebInstaller, а затем залить по ОТА мою, то всё работает, но это как-то... некрасиво )

Если что, прошивка Tasmota

А какую ты прошивку конкретно льешь? Имя файла?

А какую ты прошивку конкретно льешь? Имя файла?

Самособранную..

Но если её по ОТА залить, все работает

Вообще как вариант - подпаленный или поддельный камень. Я таких приколов не видел нигде.

А я читал о подобных проблемах в интернете.

вообще-то дребезг контактов как раз так и выглядит, если я понял, проглядев по диагонали наспамленное

Дребезг - это когда пин читает значение. Здесь же речь о том, что кратковременно на цифровом пине высокий сигнал.

Дребезг - это когда пин читает значение. Здесь же речь о том, что кратковременно на цифровом пине высокий сигнал.

Если подключить мосфет он успевает открыться от этого импульса?

Дребезг - это когда пин читает значение. Здесь же речь о том, что кратковременно на цифровом пине высокий сигнал.

Вот ваша проблема похоже. Но судя по последнему ответу вы ее не решите пользуясь фрейворком ардуино https://forum.arduino.cc/t/timer-interrupt-and-analogread/207210

Гребенка. экран. Что простите?

https://aliexpress.ru/item/32656401198.htm А так пожалуйста. Первая ссылка на али базаре
