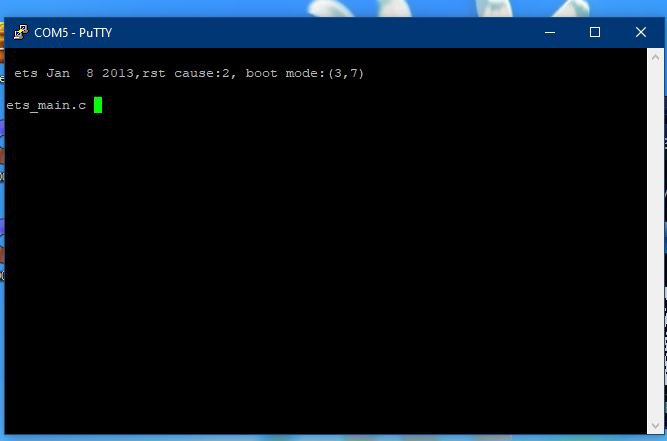

Можешь у тебя че-то подключено уже к устройству? Я только не пойму кна какой скорости wifi iot лог свой пишет в юарт... Если пишет ли
Yurets
у меня с этим модулем были проблемы с перехода наРТОС, мне давали файл бут и партитион для РТОС и на 2 Мб
ㅤ
у меня с этим модулем были проблемы с перехода наРТОС, мне давали файл бут и партитион для РТОС и на 2 Мб
Да ртос не ртос тут модуль не причем он никуда не переходит тайно. Просто erase делай перед прошивки чего то нового
Yurets
ㅤ
А ты по какому адресу то шьешь?
Yurets
10000
Yurets
х10000
ㅤ
???
ㅤ
А как файл называется?
ㅤ
0x0 шей
ㅤ
Загрузка идеи с нулевого адреса
Yurets
На профильном чате мне не помог.
Yurets
Есть туту у кого какие идеи?
Evgen
а где профильный чат по апгрейду мозгов и уменьшению кривизны рук?
Yurets
может здесь?
Evgen
не, здесь только по даунгрейду мозгов и увеличению попугаев пиписькомеров
Yurets
понятно
Роджер
Ruslan
RealAI
Slava
Сергей

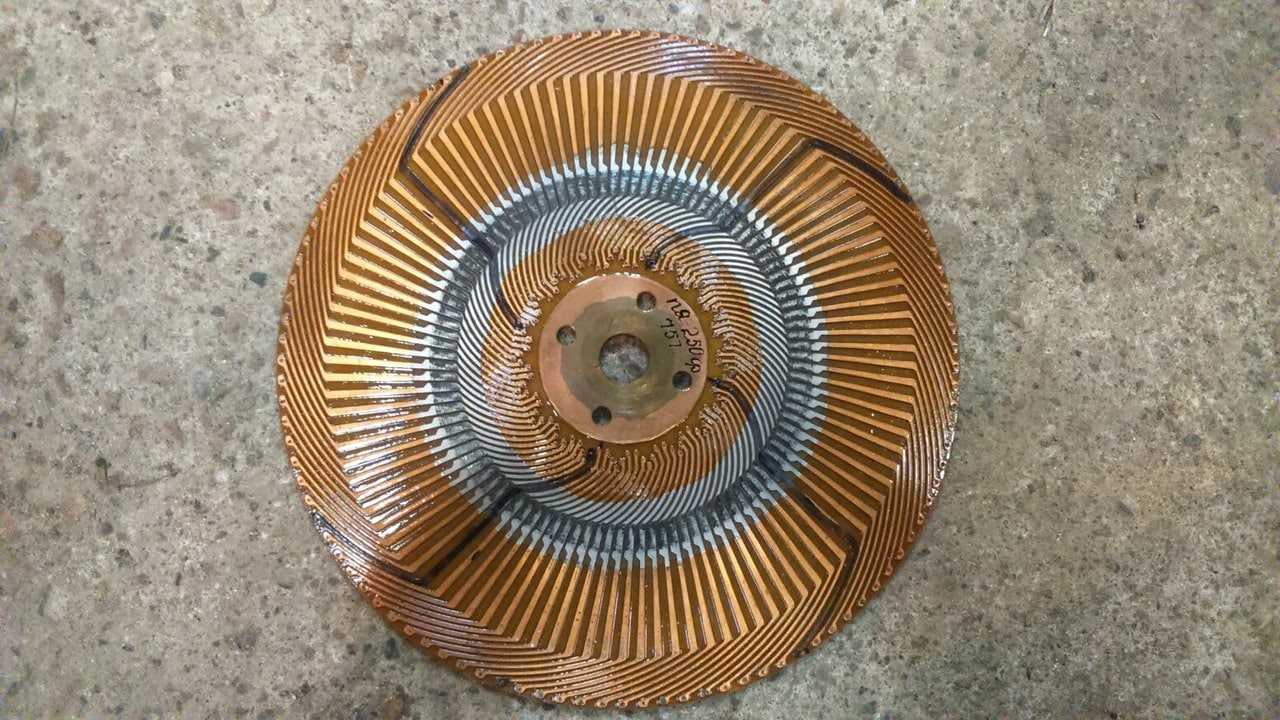

Это не схема это прессование меди в токарное изделие ну или эпаксидкой залить если денег не жалко.
ㅤ
На профильном чате мне не помог.
На каком профильном чате? Ты троллингом что-ли занимаешься? Пиши прошивку с начала флешки, а остальные по нужному. Ты с каких-то херов взял писать посреди флешки
Artem
Всем привет. 👋
Прошу помощи с esp8266.
Плата NodeMCU.
Нужно ее подключить к нано по i2c в качестве slave устройства.
Nano - master.
На esp задаю пины и адрес.
Библиотека wire.
Так-же пробовал i2c2.
На нано скетч i2c сканера.
Пробовал с подтяжкой к 5в. С конвертером уровней так-же с подтяжкой esp к 3.3 а нано к 5в.
В любом из случаев нано не видит esp.
Что делать? Куда копать? Буду благодарен любому совету.
Богдан
Artem
Под рукой нет.
Богдан
А схему подключения твою можно посмотреть?
Indr1x
Всем привет. 👋
Прошу помощи с esp8266.
Плата NodeMCU.
Нужно ее подключить к нано по i2c в качестве slave устройства.
Nano - master.
На esp задаю пины и адрес.
Библиотека wire.
Так-же пробовал i2c2.
На нано скетч i2c сканера.
Пробовал с подтяжкой к 5в. С конвертером уровней так-же с подтяжкой esp к 3.3 а нано к 5в.
В любом из случаев нано не видит esp.
Что делать? Куда копать? Буду благодарен любому совету.
библиотека wire насколько я помню предполагает что это контроллер где она используется - есть мастер, разве нет?
Indr1x
а вам нужно что бы esp была slave
Artem
а вам нужно что бы esp была slave
Какую посоветуете библиотеку?
Пробовал iarduino_I2C_connect так-же безрезультатно.
Indr1x
я не знаю какую посоветовать, ту которая позволяет делать устройство slave
Богдан
Возможно, если нет инструментов под рукой, будет проще взять uart, его можно соснифить легко
Богдан
Wire.h насколько помню дефолтная на дуине для i2c
Artem
Возможно, если нет инструментов под рукой, будет проще взять uart, его можно соснифить легко
Схему сейчас скину.
Ослик чуть позже вернётся домой посмотрю что показывает.
Анализатор на неделе приедет.
Нужен i2c.
ㅤ
Да. Ардуино Иде.
https://www.arduino.cc/reference/en/libraries/esp32-i2c-slave/
Первое гугление показала на этот либосик
ㅤ
На гитхабе есть примеры
Artem
Wire.h насколько помню дефолтная на дуине для i2c
Artem
https://www.arduino.cc/reference/en/libraries/esp32-i2c-slave/
Первое гугление показала на этот либосик
Если правильно понимаю это для есп 32. У меня 8266.
Богдан
Я понял, уровни согласованы, а подтяжка для i2c?
ㅤ
Если правильно понимаю это для есп 32. У меня 8266.
Господи. Опять первая ссылка в гугле https://github.com/suculent/esp8266-I2C-slave
ㅤ
requires Arduno Core with I2C Slave Support
ㅤ
Хмммм
Artem
Господи. Опять первая ссылка в гугле https://github.com/suculent/esp8266-I2C-slave
Так-же не заработала
ㅤ

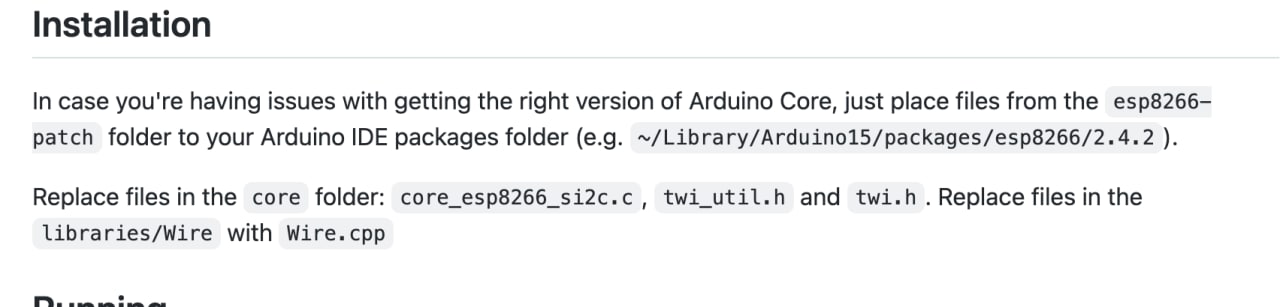

Читай описание что надо пропатчить саму ардуину
ㅤ
Artem
Это патч для arduino core потому
Все делал как в описании. С руганью дуины не разобрался. Файлы менял.
Вот решил спросить может кто сталкивался и есть проверенный вариант.
ㅤ
Ну потому что тут коммит 2 летней давности, видимо надо сидеть разбираться. Походу это никому не нужно юзать дуину как слейв для i2c.
ㅤ
Используй SPI
ㅤ
MISO MOSI SISO SOSI или как там
Богдан
К 3.3 есп к 5 ардуино
Ты уровни согласовал, а pull up резисторы у тебя где подтягиваются на одной и второй стороне?
ㅤ
Ты уровни согласовал, а pull up резисторы у тебя где подтягиваются на одной и второй стороне?
Да какие уровни? Если 8266 arduino core в стоке не умеет в слейв
Artem
Ты уровни согласовал, а pull up резисторы у тебя где подтягиваются на одной и второй стороне?
Резисторы шины i2c? С обеих сторон к сда и сцл. У нано и есп.
ㅤ
Резисторы шины i2c? С обеих сторон к сда и сцл. У нано и есп.
Смотрю код последней arduino core. Тут написано что slave support есть. enableSlave вызывал?
ㅤ
Когда enableSlave делаешь, он собачит на линии sda, scl обрабточтики прерываний
Artem
Когда enableSlave делаешь, он собачит на линии sda, scl обрабточтики прерываний
Нет. Этого не пробовал.
Сейчас пойду разбираться.
Игорь
Artem

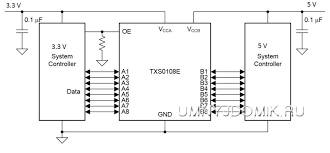

А управление по OE происходит? Когда на нём ноль, выходы преобразователя висят в воздухе.
Спасибо. Сейчас посмотрю и за ОЕ
Slava
Всем привет. 👋
Прошу помощи с esp8266.
Плата NodeMCU.
Нужно ее подключить к нано по i2c в качестве slave устройства.
Nano - master.
На esp задаю пины и адрес.
Библиотека wire.
Так-же пробовал i2c2.
На нано скетч i2c сканера.
Пробовал с подтяжкой к 5в. С конвертером уровней так-же с подтяжкой esp к 3.3 а нано к 5в.
В любом из случаев нано не видит esp.
Что делать? Куда копать? Буду благодарен любому совету.
У меня есть вопрос по существу. А в чём вообще смысл этого безумства ? Зачем скрещивать ежа и ужа ?
Andy
Всем привет. 👋
Прошу помощи с esp8266.
Плата NodeMCU.
Нужно ее подключить к нано по i2c в качестве slave устройства.
Nano - master.
На esp задаю пины и адрес.
Библиотека wire.
Так-же пробовал i2c2.
На нано скетч i2c сканера.
Пробовал с подтяжкой к 5в. С конвертером уровней так-же с подтяжкой esp к 3.3 а нано к 5в.
В любом из случаев нано не видит esp.
Что делать? Куда копать? Буду благодарен любому совету.
1. esp8266 не переваривает 5V. Поэтому если у atmega питание 5 V переключите на 3.3V
2. Если есть лог анализатор, то снимите лог. Если нет, то накидайте в прошивку сообщений диагностики. Опубликуйте возможно будет видно что происходит.
Artem
У меня есть вопрос по существу. А в чём вообще смысл этого безумства ? Зачем скрещивать ежа и ужа ?
Есть 2 контроллера Соединённые по i2c. Второй нужно заменить на более производительный с поддержкой вайфай.
Далее на нем нужно будет поднять веб через который он (второй контроллер) будет конфигурироваться.
Под рукой была есп8266.
В будущем нано тоже будет заменена.
Как-то так…
Slava
Есть 2 контроллера Соединённые по i2c. Второй нужно заменить на более производительный с поддержкой вайфай.
Далее на нем нужно будет поднять веб через который он (второй контроллер) будет конфигурироваться.
Под рукой была есп8266.
В будущем нано тоже будет заменена.
Как-то так…
Зачем ждать будущего? Сразу все сломай и сделай на одной есп32.
Artem
Зачем ждать будущего? Сразу все сломай и сделай на одной есп32.
Идея хорошая. Но, пока что так сделать нельзя.
I
библиотека wire насколько я помню предполагает что это контроллер где она используется - есть мастер, разве нет?
Есть специальная либа для esp32 i2c slave. Wire не работает
Slava
Идея хорошая. Но, пока что так сделать нельзя.
ну тогда сейчас соединяй старье с esp32. и ты сможешь постепенно переносить функционал со старья на есп32. это избавит тебя от дальшей замены 8266
Artem
Ещё вопрос. У есп 32 с i2c тоже такие трудности? Или там все работает нормально?
Andy
Ещё вопрос. У есп 32 с i2c тоже такие трудности? Или там все работает нормально?
У 8266 I2c реализован bitbang, поэтому он довольно медленный и в некоторых случаях глючит. У esp32 аппаратный.
Artem
Роджер
Всегда проверяй, что заказываешь. Заказа светодиоды сделал интересную схему фонарик который не жрет ток от слова совсем, смотрю что то не светит. Проверил все. А потом читаю что светодиоды заказал инфракрасные, а их блин не видно глазу.
Мучался час))))
🛡Aleksej
Всегда проверяй, что заказываешь. Заказа светодиоды сделал интересную схему фонарик который не жрет ток от слова совсем, смотрю что то не светит. Проверил все. А потом читаю что светодиоды заказал инфракрасные, а их блин не видно глазу.
Мучался час))))
не выкидывай, если приделать на козырек кепки можно камеры слепить.
