Вот

вспомнил, wemos lolin32 брал, только не лайт.

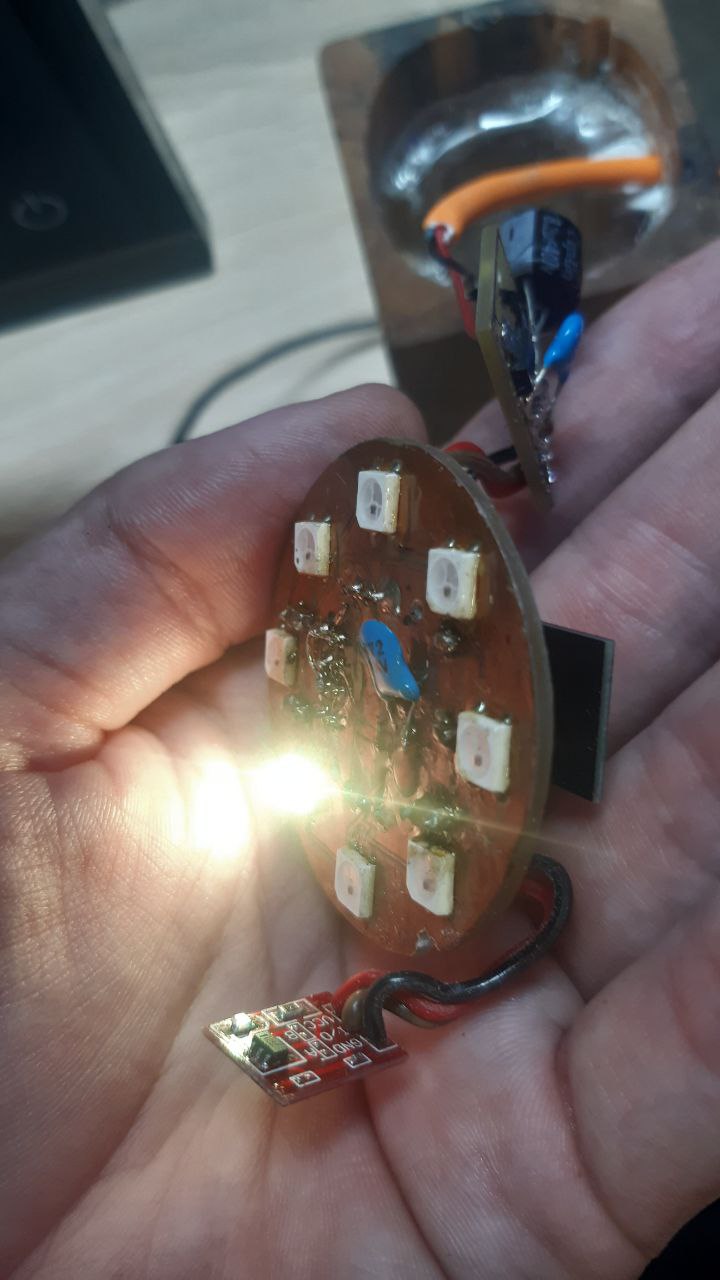

Всем привет, 2 проблемы esp01 не запускает скетч после подачи питания(3.3v) кондеров по входу хоть отбавляй, 2(адресные светодиоды работают не оч стабильно, проскакивают кривые цвета) так-же между ними кондеров навтыкал. Есть версии?

esp32 wemos lolin32

Там дцдц стоит

Вроде нет, но я в этом не очень силен.

вспомнил, wemos lolin32 брал, только не лайт.

Ага он денег стоит странных

Вроде нет, но я в этом не очень силен.

Как нет. Вот две микросхемы 5 ногих

Ага он денег стоит странных

покупал давно по 3,50€

покупал давно по 3,50€

Дороже вроде

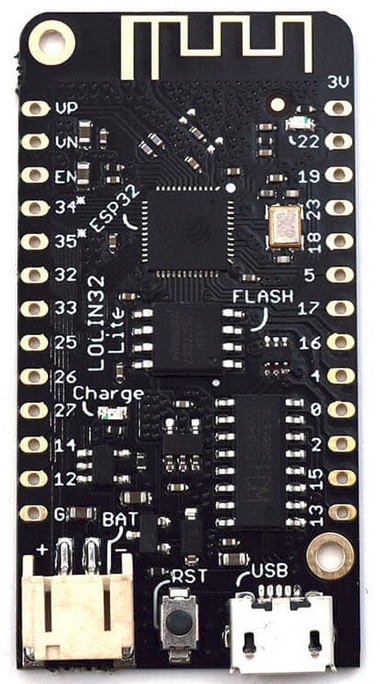

Как нет. Вот две микросхемы 5 ногих

Но упоминался ht7333.

Но упоминался ht7333.

HT7333 трехногая. Это LDO. ГДе ты её видишь на фотке?

А фотка шикарная. Где такие берешь?) Нихера не видно

А фотка шикарная. Где такие берешь?) Нихера не видно

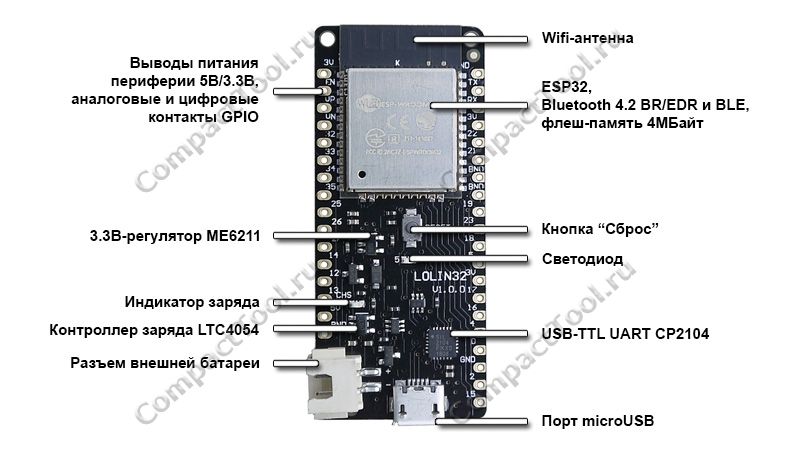

Вот нашёл такую.

Ну вот написано же ME6211

Бля а это тоже ЛДО оказывается. Хм

HT7333 трехногая. Это LDO. ГДе ты её видишь на фотке?

Вот тут. https://t.me/ProEsp8266/163500

Там не ht7333 но тоже экономное, высказывание остается в силе

а реле по маркировке -твердотельное, оно только на переменный ток.

может подскажите решение: Нужна кнопка для управления ESP, с индикацией, в идеале 2-х или 3-х цветной - и главное: кнопка соединена с есп "по воздуху"

при этом сама кнопка достаточно миниатюрная

вот типа такого:

https://www.aliexpress.com/item/4000819955216.html?spm=a2g0o.productlist.0.0.425440b2rje1kp&algo_pvid=e60cdb60-c69b-4b41-8eb2-fee4161f5673&algo_exp_id=e60cdb60-c69b-4b41-8eb2-fee4161f5673-42&pdp_ext_f=%7B%22sku_id%22%3A%2210000008550635574%22%7D&pdp_npi=2%40dis%21PLN%21430.23%21154.9%21%21%21%21%21%402103255a16612901984831906e48e2%2110000008550635574%21sea&curPageLogUid=OLLQn7Sb9LpQ

но с одной стороны кнопка с другой есп

Да, вторая esp через ble например, кнопка, 2-3 светодиода. А можно LoRa две платы добавить, чтобы издалека срабатывала.

При подаче на channel2 3,3v реле включается, но не выключается при подаче 0v. Почему так, мб у меня ошибка в схеме?

Этож SSR оно на переменку расчитано. Там оптосимистор стоит .

Этож SSR оно на переменку расчитано. Там оптосимистор стоит .

Это с чего вы взяли про ssr?

На схеме G3MB-202PD. Это SSR.

Solid State Relay

На схеме G3MB-202PD. Это SSR.

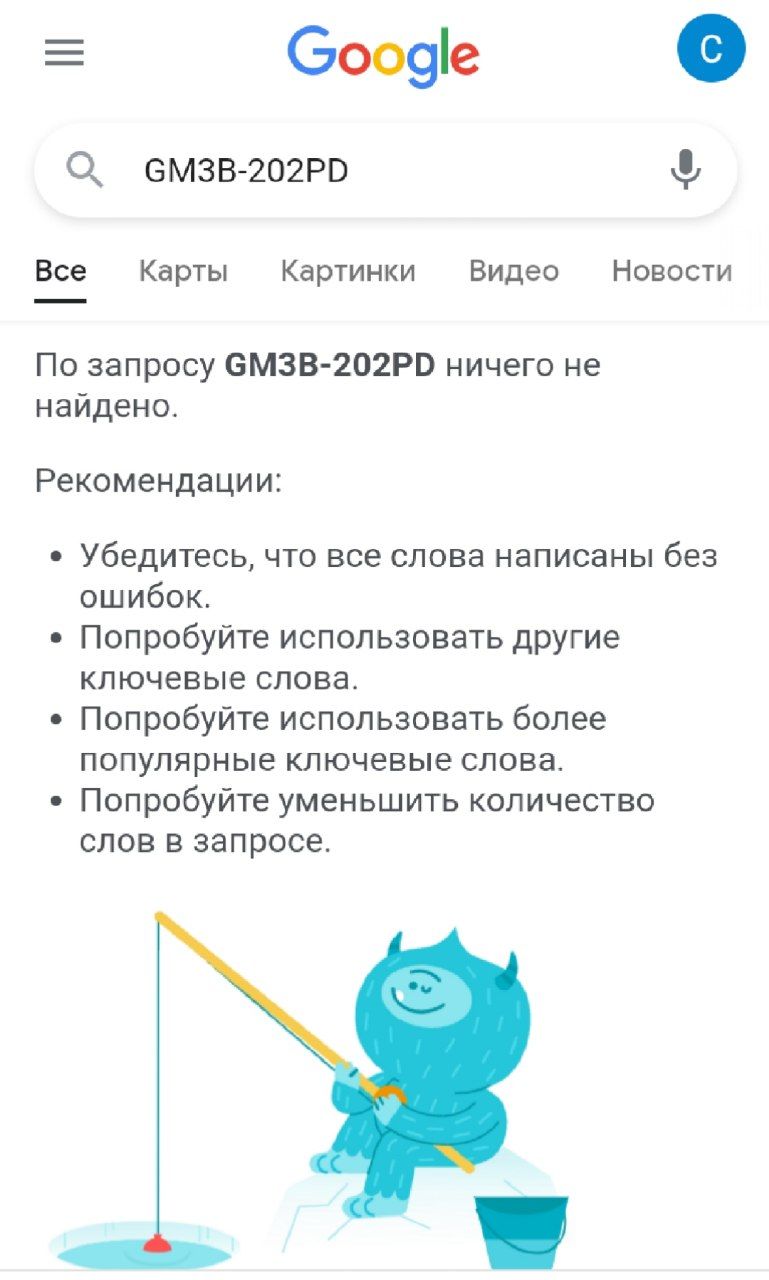

Не буду спорить, но даже гугл не знает.

Приветствую, народ. Вопрос не совсем по теме. На телевизоре стала мигать подсветка экрана. Куда копать? Это могли электролиты высохнуть? Телевизору около 10 лет

На схеме G3MB-202PD. Это SSR.

Но наверно вы правы, если без последних букв то находит.

Не буду спорить, но даже гугл не знает.

Ну ошибся малость. Реле g3mb

Приветствую, народ. Вопрос не совсем по теме. На телевизоре стала мигать подсветка экрана. Куда копать? Это могли электролиты высохнуть? Телевизору около 10 лет

вся целиком и сразу, или какое-то место можно выделить?

Но наверно вы правы, если без последних букв то находит.

Там последние буквы говорят про контроль нуля. Критично в некоторых схемах.

вся целиком и сразу, или какое-то место можно выделить?

Весь экран сразу. По типу старой люминесцентной лампы. Правда гаснет не полностью.

Ну ошибся малость. Реле g3mb

Ошиблись не Вы, а Serg, который Ваше правильное название неправильно набрал в поисковый запрос :)

может подскажите решение: Нужна кнопка для управления ESP, с индикацией, в идеале 2-х или 3-х цветной - и главное: кнопка соединена с есп "по воздуху"

Непонятно чего хотите. Управлять светодиодами внутри кнопки с другой esp?

Приветствую, народ. Вопрос не совсем по теме. На телевизоре стала мигать подсветка экрана. Куда копать? Это могли электролиты высохнуть? Телевизору около 10 лет

Как мигает -то? Вспышки, или наоборот, пригасает? Не LG?

Как мигает -то? Вспышки, или наоборот, пригасает? Не LG?

Samsung. Уменьшается яркость.

В принципе да, самое первое - осмотреть платы. Может даже визуально обнаружится, будут вздутые электролиты.

Токозадающие резисторы возле драйвера подсветки проверить, может отпаялся один (обычно несколько в параллель)

может у кого-то есть библиотека для клавиатуры

Никто не использует?

Samsung. Уменьшается яркость.

видимо одна из секций отваливается. надо смотреть как сделано. можно модель полностью??

Непонятно чего хотите. Управлять светодиодами внутри кнопки с другой esp?

Сейчас есп управляется и сигнализирует кнопкой со встроенным RGB светодиодом, но для этого к этой кнопке идёт 5 проводов (земля, RGB, кнопка) Расположены они (есп и кнопка) в разных местах . Перенести есп к кнопке не вариант ( сейчас так сделано) ТК с другой стороны так же выходит 5 проводов для управления устройствами. При этом в месте установки кнопки есть возможность запитаться. Вот и родилась идея избавится от 5ти жильного кабеля, тем более что он ещё проходит через подвижное соединение и есть шанс что он переломается рано или поздно

Да, вторая esp через ble например, кнопка, 2-3 светодиода. А можно LoRa две платы добавить, чтобы издалека срабатывала.

А можете дать пример конкретных устройств , максимально миниатюрных?

видимо одна из секций отваливается. надо смотреть как сделано. можно модель полностью??

Samsung UE32EH5030 Что то из этой серии

Сейчас есп управляется и сигнализирует кнопкой со встроенным RGB светодиодом, но для этого к этой кнопке идёт 5 проводов (земля, RGB, кнопка) Расположены они (есп и кнопка) в разных местах . Перенести есп к кнопке не вариант ( сейчас так сделано) ТК с другой стороны так же выходит 5 проводов для управления устройствами. При этом в месте установки кнопки есть возможность запитаться. Вот и родилась идея избавится от 5ти жильного кабеля, тем более что он ещё проходит через подвижное соединение и есть шанс что он переломается рано или поздно

Теперь более менее понятно. Нужен радоудлинитель: в одну сторону он должен передавать состояния светодиодов, а обратно состояние кнопки. Причем питание не батарейное с обоих сторон, но устройство с кнопкой и светодиодами должно быть максимально компактным. Вполне реализуемая вещь - на стороне исполнительного устройства любой модуль esp32, на стороне контролирующего устройства на esp-32-pico

выключается только при перезагрузке платы. И еще не выключается даже при прямом заземлении 2ого входа транзистора

Это ssr на переменный ток, если вы коммутируете постоянку - она так и должна себя вести.

Теперь более менее понятно. Нужен радоудлинитель: в одну сторону он должен передавать состояния светодиодов, а обратно состояние кнопки. Причем питание не батарейное с обоих сторон, но устройство с кнопкой и светодиодами должно быть максимально компактным. Вполне реализуемая вещь - на стороне исполнительного устройства любой модуль esp32, на стороне контролирующего устройства на esp-32-pico

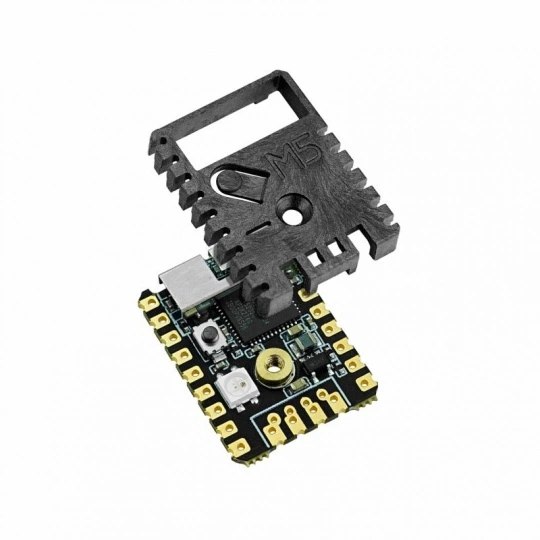

да, все верно! pico - это типа такого что то:

или есть варианты миниатюрнее?

или есть варианты миниатюрнее?

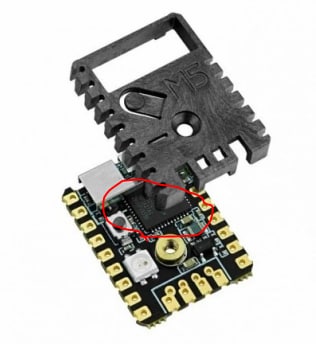

"ESP32-PICO-D4 — это устройство System-in-Package (SiP), основанное на ESP32 с пластиной ECO V1 и обеспечивающее полный набор функций Wi-Fi и Bluetooth. В него встроена флэш-память SPI 4 МБ." На основе этого SIP строятся модули, в том числе такой как на вашей фотографии Так, что да, вы можете создать что-то в другом виде на основе ESP32-PICO-D4

"ESP32-PICO-D4 — это устройство System-in-Package (SiP), основанное на ESP32 с пластиной ECO V1 и обеспечивающее полный набор функций Wi-Fi и Bluetooth. В него встроена флэш-память SPI 4 МБ." На основе этого SIP строятся модули, в том числе такой как на вашей фотографии Так, что да, вы можете создать что-то в другом виде на основе ESP32-PICO-D4

спасибо, почитаю

мужики, подскажите пожалуйста, смогу ли я с помощью irf520 диммировать светодиодную панель 200w 56v?

мужики, подскажите пожалуйста, смогу ли я с помощью irf520 диммировать светодиодную панель 200w 56v?

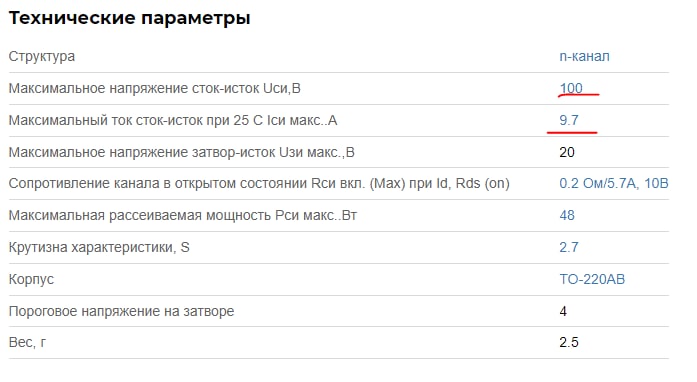

Ток через транзистор составит 200w/56v = 3A Смотрим в dataseet на транзистор: Допустим ток с троекратным запасом, напряжение с двухкратным.

Радиатор обязателен. Кроме того, для надёжной работы с таким током нужно обеспечить нормальное напряжение управления, 3,3в не хватит - правда на графиках, а не на первой странице.

Приветствую, народ. Вопрос не совсем по теме. На телевизоре стала мигать подсветка экрана. Куда копать? Это могли электролиты высохнуть? Телевизору около 10 лет

Скорее всего подсветке писец. Я на монике менял, там ленточка стояит. У вас незнаю, боковая или задняя подсветка.

Скорее всего подсветке писец. Я на монике менял, там ленточка стояит. У вас незнаю, боковая или задняя подсветка.

Это понятно. Но вопрос какой части. Сами ленточки или всё таки драйвер.

Это понятно. Но вопрос какой части. Сами ленточки или всё таки драйвер.

Драйвера еще не встречал. Скорее всего ленточки. Ну и драйвер скорее всего сразу отвалится.

Весь экран сразу. По типу старой люминесцентной лампы. Правда гаснет не полностью.

Есть чем посмотреть, что творится на контактах питания ленты? Стрелочный вольтметр, например, или осциллограф? Раз идёт такой колебательный процесс, то либо что-то нагревается и отсоединяется, либо где-то не хватает напряжения/тока для стабильного режима. Тут только смотреть визуально и измерять. Опять же, нужно посмотреть, как соединены светодиоды подсветки - последовательно, либо блоками. Если последовательно, то может и диод один какой-нибудь хандрит, а если блоками, то однозначно в схеме питания подсветки причину искать нужно.

Есть чем посмотреть, что творится на контактах питания ленты? Стрелочный вольтметр, например, или осциллограф? Раз идёт такой колебательный процесс, то либо что-то нагревается и отсоединяется, либо где-то не хватает напряжения/тока для стабильного режима. Тут только смотреть визуально и измерять. Опять же, нужно посмотреть, как соединены светодиоды подсветки - последовательно, либо блоками. Если последовательно, то может и диод один какой-нибудь хандрит, а если блоками, то однозначно в схеме питания подсветки причину искать нужно.

Спасибо. Есть только мультиметр цифровой и логический анализатор. Но он тут не помощник.

Драйвера еще не встречал. Скорее всего ленточки. Ну и драйвер скорее всего сразу отвалится.

99% сами светодиоды. редко в современных телеках горят драйверы, обычно светодиоды дохнут от макс яркости. Я при ремонте шунт обычно меняю и подсветка становится на 25% слабее, но зато вечная.

99% сами светодиоды. редко в современных телеках горят драйверы, обычно светодиоды дохнут от макс яркости. Я при ремонте шунт обычно меняю и подсветка становится на 25% слабее, но зато вечная.

+++

Радиатор обязателен. Кроме того, для надёжной работы с таким током нужно обеспечить нормальное напряжение управления, 3,3в не хватит - правда на графиках, а не на первой странице.

Посмотрю все графики. Просто общая нагрузка 240w и я понимаю, что для полного открытия для 520 надо 4в. Пойду курить даташиты

Радиатор само собой)

Всем доброго дня, есть ли подводные камни при использовании локальных статических переменных?

только надводные. всё работает точно как в документации описано

только надводные. всё работает точно как в документации описано

по логике да, но только они почему то ломаются. И это началось после того как был объявлена глобальная переменная массив из порядка 400 элементов. Всё компилируется без ошибок, но после некоторого времени работы кода наблюдаются глюки, половина работает, другая половина, в которой использовались статические переменные начинает сбоить. Убираешь массив работает корректно. При дебаге выяснилось, значения переменных изменяются.

1. Где объявлен массив?

по логике да, но только они почему то ломаются. И это началось после того как был объявлена глобальная переменная массив из порядка 400 элементов. Всё компилируется без ошибок, но после некоторого времени работы кода наблюдаются глюки, половина работает, другая половина, в которой использовались статические переменные начинает сбоить. Убираешь массив работает корректно. При дебаге выяснилось, значения переменных изменяются.

Чудеса прям какие-то. Может ты где-то за перделы массива убегаешь?

2. При многопоточном доступе нужны семафоры/мьютексы

Чудеса прям какие-то. Может ты где-то за перделы массива убегаешь?

Чудес нет. Если массив объявлен в заголовке, то у него куча массивов. В каждой единице трансляции свой.

Чудеса прям какие-то. Может ты где-то за перделы массива убегаешь?

нет, он жестко объявлен, обработка только в одном месте

нет, он жестко объявлен, обработка только в одном месте

Код в студию. И имя файла.

2. При многопоточном доступе нужны семафоры/мьютексы

запись только в одном месте,

Код в студию. И имя файла.

static bool init; for (int i = SENSOR_HISTORY_COUNT - 1; i > 0; i--) { sensHis["t"][i] = (init ? sensHis["t"][i - 1] : sensor.T * 10); sensHis["h"][i] = (init ? sensHis["h"][i - 1] : sensor.H * 10); sensHis["p"][i] = (init ? sensHis["p"][i - 1] : sensor.P); sensHis["co2"][i] = (init ? sensHis["co2"][i - 1] : sensor.CO2); sensHis["time"][i] = (init ? sensHis["time"][i - 1] : 0); } sensHis["t"][0] = sensor.T * 10; sensHis["h"][0] = sensor.H * 10; sensHis["p"][0] = sensor.P; sensHis["co2"][0] = sensor.CO2; sensHis["time"][0] = TD.tm_hour * 60 + TD.tm_min; init = true;

Где объявлен массив?

тут уже переделано на json массив, но это ситуацию не изменило глобально StaticJsonDocument<8192> sensHis; #define SENSOR_HISTORY_COUNT 72

тут уже переделано на json массив, но это ситуацию не изменило глобально StaticJsonDocument<8192> sensHis; #define SENSOR_HISTORY_COUNT 72

Где? В заголовке? "Код в студию. И имя файла." Ещё раз.

StaticJsonDocument<8192> sensHis; в каком файле?
