всем привет, по питанию esp32 почему от линейного питания оно работает ams , а от импульсного какие то работают какие то нет, а какие то то сяк то сяк
поставь конденсатор пусть сглаживает импульсы. все дело в источнике питания
Иван
Demondor
всем привет, по питанию esp32 почему от линейного питания оно работает ams , а от импульсного какие то работают какие то нет, а какие то то сяк то сяк
Блок питания meanwell поставь и будет счастье.
Resident
Не правильно передаю наверное (
Denys
всем привет, по питанию esp32 почему от линейного питания оно работает ams , а от импульсного какие то работают какие то нет, а какие то то сяк то сяк
основные варианты - шумы, ripple, не держат пиковый ток
Борис
Денис
Если тебе для платы, делай через easyeda
Денис
Там в шаблоны для esp есть
Борис
Не

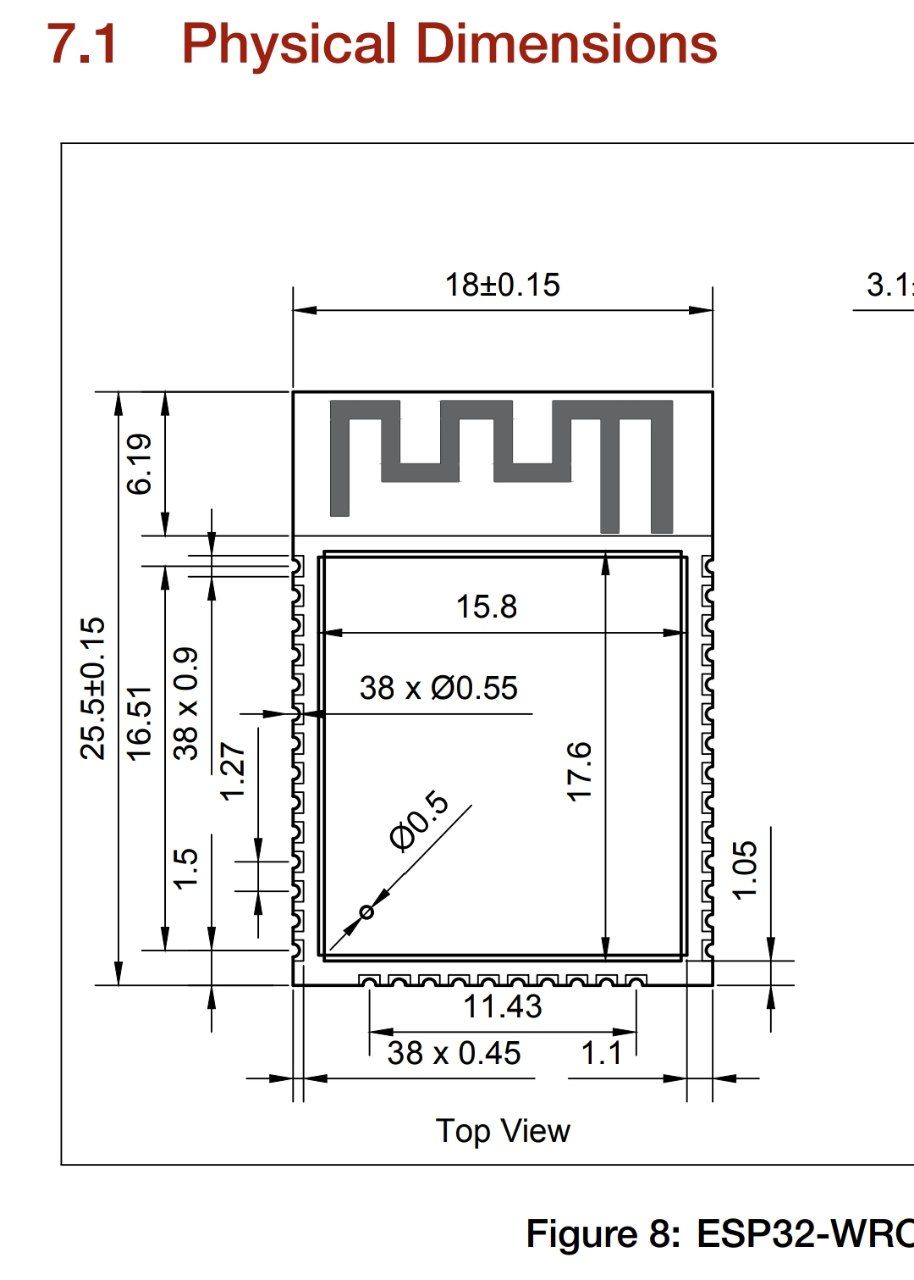

Хочу сделать свою платку для 32, нужны именно такие контакты
Денис
Ну там можно сделать свою плату,
Денис
Там рисуешь, и после экспорт в картинку например, а потом ЛУТ
Борис
Я знаю, просто вдруг у кого-то есть, чтобы не рисовать)
🤙🏻 ℙ𝔸𝕍𝔼𝕃
там есть чтобы не рисовать
🤙🏻 ℙ𝔸𝕍𝔼𝕃
в заготовках чипов есть разметка под ESP
Борис
На разметку
Или что вы имели ввиду?
ㅤ
На разметку
Или что вы имели ввиду?
Вам же выше написали что в easyeda это всё есть в стандартных библиотеках
Борис
Значит вы меня не поняли
ㅤ
Значит вы меня не поняли
Видимо. Ставите нужные контакты для модуля, печатаете и изготавливаете плату.
Борис
Не поняли
Ладно, буду рисовать
Борис
ㅤ

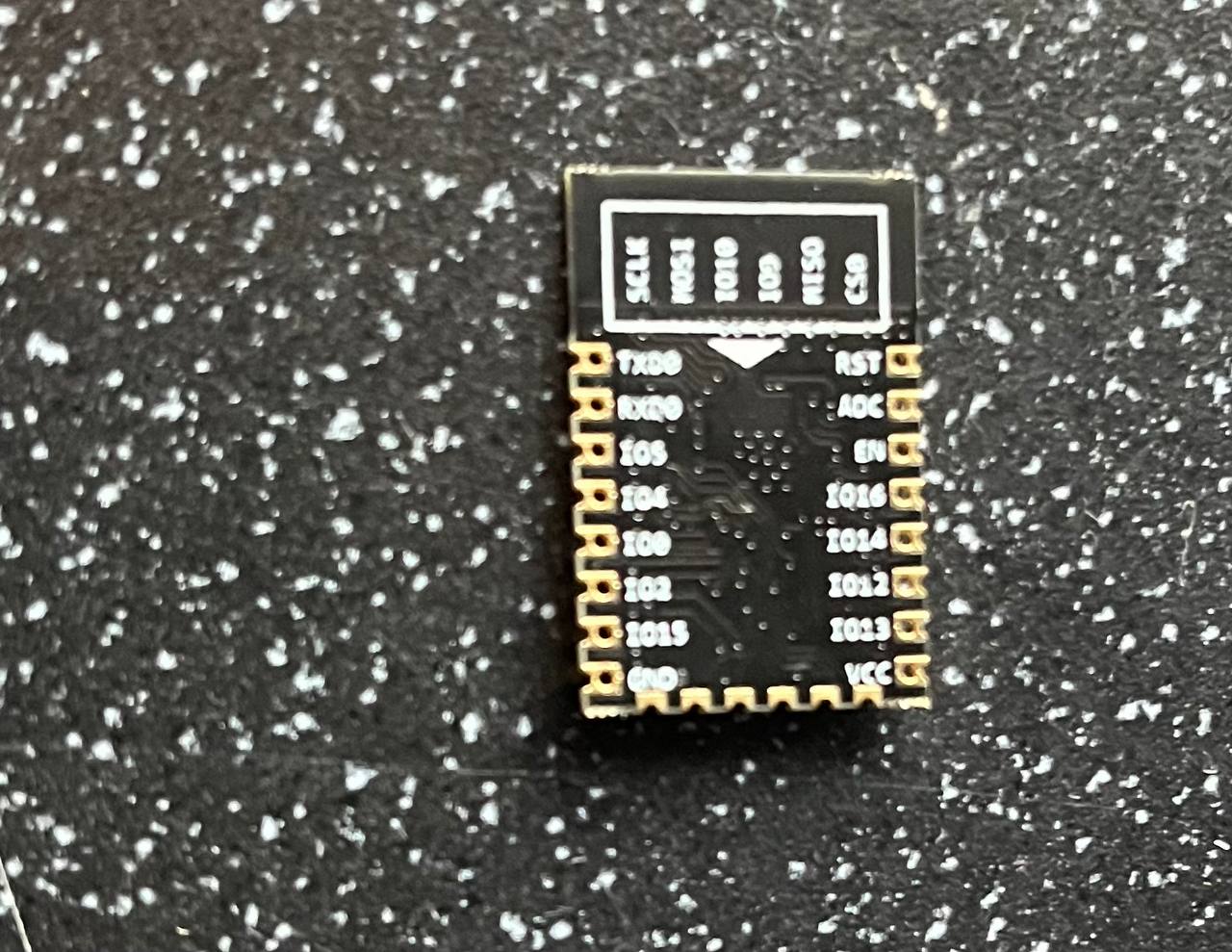

На фото видны контакты
Нужны сами такие нарисованные контакты
А то есть хотите точно такую же плату что-ли изготовить?
Борис
Наподобие
ㅤ
Тогда хз
Борис
Понял
Serg
Борис
Andrey
Борис
fait
Доброго вечера, ESP32 выводит через DAC звук на усилитель, при этом работает как точка доступа, наводки довольно сильные, звук в динамике искажается.
Есть ли опробованные способы снижения наводок от работающего WIFI.
Поставил RC фильтр нижних частот (Low pass filter), он наводки снизил, но звук всё-таки далёк от идеала.
Усилитель сделан на TDA2003, схема из datasheet.
Буду благодарен мыслям и идеям.
Игорь
Это вероятно не от собственно WIFI, а от шумов по питанию, связанных с импульснымм токами при его работе. Усилить шины питания, поставить как можно ближе к ногам питания конденсаторы, электролит и керамику.
Юрий
Большое спасибо!
Сразу хочу обратить внимание, что этот Castellated влетит в копеечку при заказе, два года назад хотел себе так сделать, в итоге отказался. Делал кстати через обычное переходное отверстие в SL.
Борис
Юрий
+40$ сходу
Борис
Надо глянуть
Борис
Спасибо
Борис
Пункт Castellated Holes предпоследний.
Только что проверил
4 слойная плата, 50х50 с castellated holes 2$
Борис
Ошибся, не выбрал один пункт
+ 40$
Борис
Тогда да
Indr1x
Наверное из за металлизированных торцов
fait
Это вероятно не от собственно WIFI, а от шумов по питанию, связанных с импульснымм токами при его работе. Усилить шины питания, поставить как можно ближе к ногам питания конденсаторы, электролит и керамику.
По питанию всё обвязано как нужно, на esp32 стоят два керамических конденсатора на 100n 4,7мкФ и электролит на 1000 мкФ, у усилителя обвязка не хуже.
Все дорожки максимально возможной ширины.
На осциллографе видны импульсные помехи именно на выходе DAC.
Игорь
Ну тогда остаётся только вариант с разделением питания. Ноги VDDA отделить от других ног питания RC фильтром. Если и это не поможет, значит проблема заложена в кристалле.
Юрий
Наверное из за металлизированных торцов
Когда я делал плату, я ещё не знал о такой засаде, я рассчитывал что просто пол переходного отверстия срежется и я получу то что хотел, но при общении с инженерами выяснилось что там все сложнее, при фрезеровке металлизация может просто отвалиться.
ok-home
По питанию всё обвязано как нужно, на esp32 стоят два керамических конденсатора на 100n 4,7мкФ и электролит на 1000 мкФ, у усилителя обвязка не хуже.
Все дорожки максимально возможной ширины.
На осциллографе видны импульсные помехи именно на выходе DAC.
Попробуй разнести задачи на разные процессоры, может переключение задач портит аудиопоток, да и нужно быть уверенным что поток в цифре чистый
Ruslan
просто прокрути WAV в цикле для определения чистоты звука
Роджер
Всем привет, у меня проблема. получил новую партию ESP32 CAM ни одна камера не работает как обычно. не определяется легко IDE, а если что и сыпиться то какая то белеберда. что можно сделать чтобы исправить проблему?
Ruslan
проверять в китае?
Ruslan
скорее всего тебе мертвяк прислали
Роджер
12 штук? это реальная подстава
Юрий
ok-home
Не видит esp или невидит камеру ?
Роджер
У меня IDE не видит плату
Роджер
Роджер
Евгений
Есть от чего впасть в отчаяние...
Роджер
Есть от чего впасть в отчаяние...
12 плат. Три распоковал и ни одна не работает. Другие пока не стал трогать, Я не с Китая покупал покупал с Питера, робошоп машюгазин жду от них решения проблемы, Я не одну такую плату уже прошил а с этими геморой
Роджер
Роджер
Indr1x
Модуль usb-uart живой? Эхо есть?
Роджер
Модуль usb-uart живой? Эхо есть?
ДА, на втором видео видно что все работает с другими платами
Georgiy
ты ресет жмешь?
Евгений
1) Не все камеры одинаково полезны
2) Почему ты считаешь что в них быть прошивка?
у ESP скорость дебага - 74880
Georgiy
бут тот пин подсоединил?
Евгений
Модуль usb-uart живой? Эхо есть?
Судя по видео одна плата из старых поставок жужжит - значит USB-UART жужжит
Роджер
Georgiy
Да, для того чтобы увидеть стартовое сообщение
стартовое сообщение показует, что esp в режиме бута?
Роджер
Судя по видео одна плата из старых поставок жужжит - значит USB-UART жужжит
Не слышал жжужания, хотя я понимаю про что вы
Роджер
стартовое сообщение показует, что esp в режиме бута?
rst:0x1 (POWERON_RESET),boot:0x3 (DOWNLOAD_BOOT(UART0/UART1/SDIO_REI_REO_V2))waiting for download
Евгений
rst:0x1 (POWERON_RESET),boot:0x3 (DOWNLOAD_BOOT(UART0/UART1/SDIO_REI_REO_V2))waiting for download
Ну вот и ответ проц работает
