Игорь
Ну купить где-нибудь, хоть ЧИП-ДИПе, штук по десять каждого номинала недорого. Или выпаять из старого железа, DVD, жёстких дисков и т.п.
ㅤ
а где их можно добыть? так что-бы разного номинала и не много штук..
На али ведро резисторов стоит в районе 300 рублей.
Nica
Satoshi
Вроде как проверил кпд повышающего dc dc MT3608. Вход 3.6v выход 5v. Выход от повышающего подключил к Vin. Потребление 0.32w. Код пустой, bluetooth/WiFi не включены. А если подключить 5v прямо к Vin без повышающего dc dc, то потребление будет 0.22w. Т.е. получается 66%, я правильно понял?
Satoshi
В ютубе смотрел там было где то 70%
Satoshi
А как кстати запитать от 18650 esp32 на 3.3v. Dc dc понижайщий не может с 4.2 скинуть на 3.3v. Там будет около 2.7
Satoshi

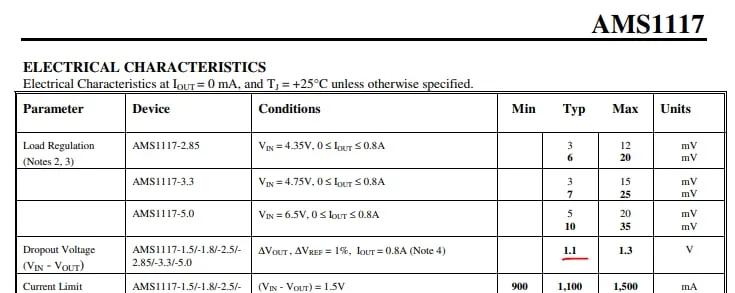

Или вроде AMS1117 так может
Satoshi
То есть он отключиться на 3.6v?
Satoshi
Типа когда напряжение аккумулятора будет 3.6v на выходе AMS1117 будет 2.5v
Satoshi
Короче есть нормальный вариант запитать esp32 dev kit v1 от 18650? Более эффективно чем использовать повышающий dc dc
Белиссимо
*одобрено @edgiru
Электронщики здесь? Только не разработчики вечных двигателей
«Фабрика перспективных идей» ищет hardware-идеи и помогает авторам в их реализации.
За 2 месяца с нами вы пройдете кратчайший путь от задумки до инвестиционно привлекательного проекта. В лучшие из них мы сами готовы вложиться до 3 млн. рублей на создание или доработку прототипа.
Отбор идей осуществляется до 15 июля 2022 года. Ждем как одиночек, так и состоявшиеся команды на ранней стадии развития проекта. Участие бесплатное. Предложить свою идею можно на сайте:
http://ipfactory.space/accel/?utm_source=tgESP8266
Ruslan
очередной пылесос идей
Евгений
очередной пылесос идей
Ну а чо... классно же, если из 100 идей одна стрельнет будет здорово, может даже идеястому перепадет кусок хлеба
Ruslan
пора взрослеть, халявы не бывает )
Евгений
Это ты взрослый, умный... а школьникам-студентам самое оно
Alex
Белиссимо
Халявы действительно не бывает, нужно работать на результат, и мы готовы помогать на этом пути. Надо поднимать отечественную электронику
Ruslan
Халявы действительно не бывает, нужно работать на результат, и мы готовы помогать на этом пути. Надо поднимать отечественную электронику
кто такие? откуда бабло? где инфа ОГРН и так далее?
Ruslan
https://yandex.ru/images/search?rpt=imageview&url=https%3A%2F%2Favatars.mds.yandex.net%2Fget-images-cbir%2F2195779%2F23un7k1Ii_T-kzFYEP-7Nw3474%2Forig&cbir_id=2195779%2F23un7k1Ii_T-kzFYEP-7Nw3474
Ruslan
зацените результаты поиска )))
Ruslan
короче, мутная тема
Евгений
https://www.rusprofile.ru/id/5857687#:~:text=%D0%9E%D1%80%D0%B3%D0%B0%D0%BD%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D0%B8%20%D0%90%D0%9A%D0%A6%D0%98%D0%9E%D0%9D%D0%95%D0%A0%D0%9D%D0%9E%D0%95%20%D0%9E%D0%91%D0%A9%D0%95%D0%A1%D0%A2%D0%92%D0%9E%20%22%D0%90%D0%9A%D0%9C%D0%95%D0%A2%D0%A0%D0%9E%D0%9D%22%20%D0%BF%D1%80%D0%B8%D1%81%D0%B2%D0%BE%D0%B5%D0%BD%D1%8B,%2C%20%D0%9E%D0%93%D0%A0%D0%9D%201127746079120%2C%20%D0%9E%D0%9A%D0%9F%D0%9E%2038330303.
Alex
Это как? Такая плата готовая есть? Или модуль

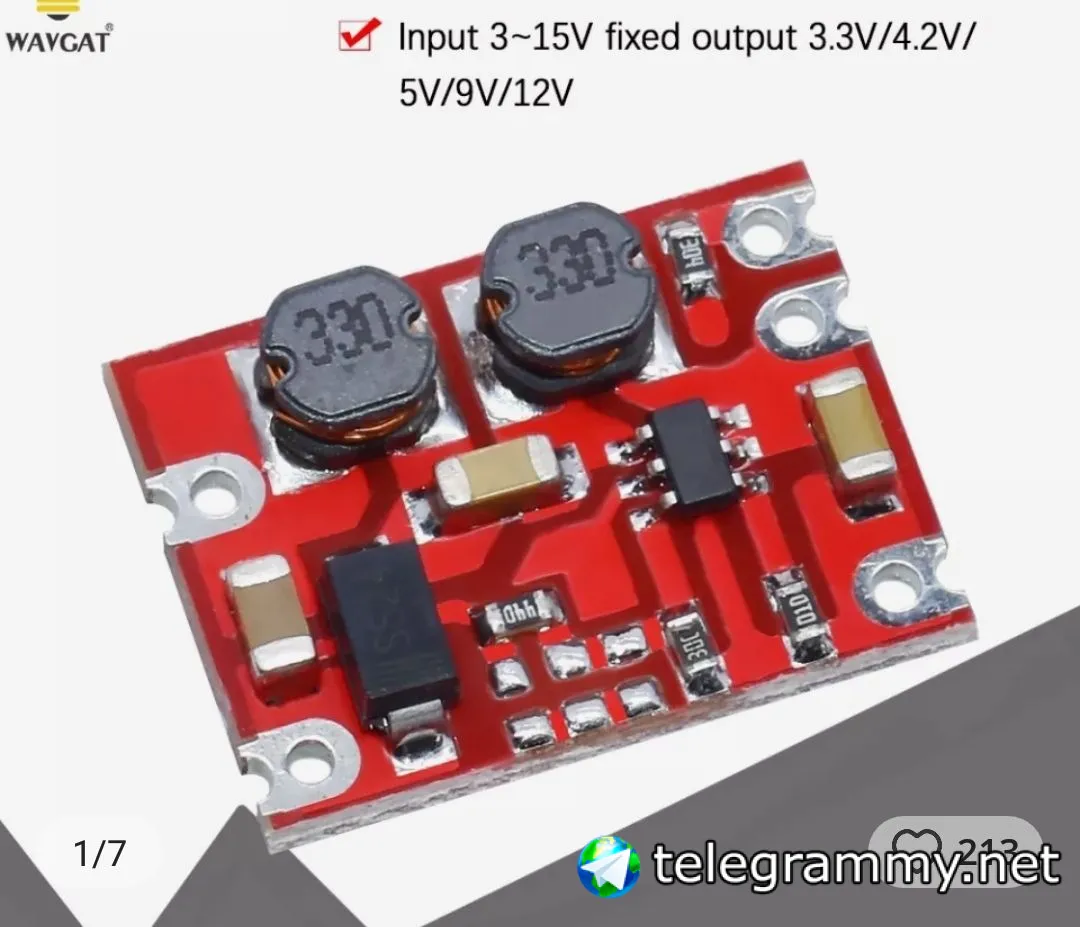

Есть преобразователи типа sepic, могут быть понижающе-повышающими. На али вроде есть готовые. А так в том же чид есть в виде микросхем.
Satoshi
Есть преобразователи типа sepic, могут быть понижающе-повышающими. На али вроде есть готовые. А так в том же чид есть в виде микросхем.
Вот смотрел на алике, и там эффективность заявлено 70-90%
Leonid
да вроде же есть готовые модули, там сразу место под 18650 и 3.3 В на выходе, зарядка от 5 В, есть разъем USB для зарядки
Влад RZ6AT
Всё давно придумано до нас.... https://www.youtube.com/watch?v=LN6NgdZ4wAc&t=350s
Жексон
Alex
Gomps
Satoshi
Всё давно придумано до нас.... https://www.youtube.com/watch?v=LN6NgdZ4wAc&t=350s
Круто он сделал, жаль что готовых плат таких нет
Satoshi
Как это называется срочно такая штука нужна
https://aliexpress.ru/item/32757272432.html?spm=a2g2w.detail.7.1.2fe5385eic43Qo&_evo_buckets=165609,165598,188872,194275,299287,224373,176818&sku_id=61961922311&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.274681.0&scm_id=1007.13339.274681.0&scm-url=1007.13339.274681.0&pvid=7cf554ae-1fff-4e08-8346-203a23854644&_t=gps-id:pcDetailBottomMoreThisSeller,scm-url:1007.13339.274681.0,pvid:7cf554ae-1fff-4e08-8346-203a23854644,tpp_buckets:21387%230%23233228%238_21387%239507%23434556%231
Satoshi
вроде что то такое, не знаю важна ли тебе эффективность
ㅤ
да вроде же есть готовые модули, там сразу место под 18650 и 3.3 В на выходе, зарядка от 5 В, есть разъем USB для зарядки
Там не амс стоит а дц дц. У неё ниже падение напряжения
ㅤ
Влад RZ6AT
Один повышать, другой понижать напряжение.
Joker
Всем привет.
Есть задача нужно сервер на есп32 написать.
Нужно получать фотографию и менять настройки камеры.
Если у кого есть желание пишите в личку.
Satoshi
вроде есть чип HT7333. вход до 30v выход до 2.1 (зависит от модели)
ㅤ
вроде есть чип HT7333. вход до 30v выход до 2.1 (зависит от модели)
Да только у него ток до 250 мА. Есп32 может не потянуть
Satoshi
в забугорном ютубе видел как обвязку такую делают с кондером
Evgeniy
По рекомендациям на 500 мА нужен стабилизатор
ㅤ
По рекомендациям на 500 мА нужен стабилизатор
Ну вообще как они говорят что есп32 жрет до 260 мА в активном режиме. На плюс всякая мелочь. На практике жрет чуток больше
ㅤ
По рекомендациям на 500 мА нужен стабилизатор

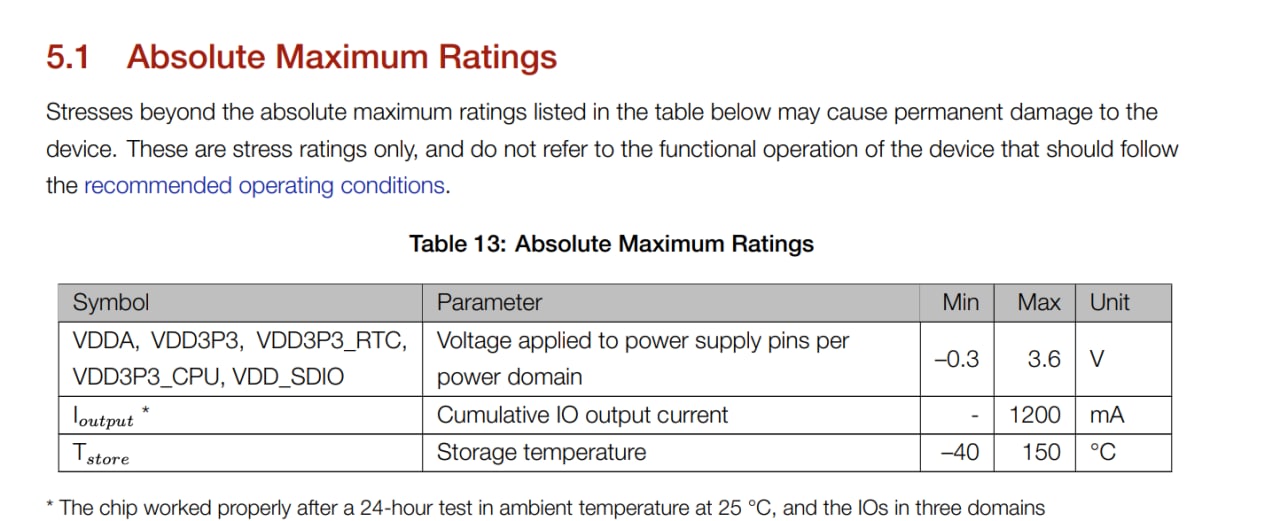

Помоему в даташите написано рекомендуется до 1 ампера.
ㅤ
ㅤ
Плюс при нагреве HT7533 у него будет падать выходная мощность. Так что не заведется думаю
ㅤ
Ты чатом ошибся
ㅤ
Мамонты в другом чате
ㅤ
Ты оказывается ещё и живой. Лайки ставишь. Лапой много не наспамишь
ㅤ
Откуда вообще берутся живые спамеры
Satoshi
редкий зверь
Ctef
https://aliexpress.ru/item/1005001525710076.html?spm=a2g2w.productlist.0.0.80d31743ZgydrT&sku_id=12000016468828708
Ctef

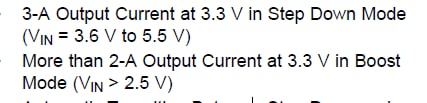

три ампера tps63020
Evgeniy
Ого! Не китайский чип
Ctef
ㅤ
ㅤ
А че такое 4-A Switches? В даташите написано - "High Efficiency Single Inductor Buck-Boost
Converter With 4-A Switches" ? Это 4 ампера или это обозначение какое-то?
Evgeniy
Ключ встроенный на 4А
ㅤ
Ключ встроенный на 4А
Да но написано ". Output currents up to 3 A are supported". Что есть 4 ампера?
Alexey
Значит ключ не может работать на 100% времени открытым, поэтому при 4А ключе получается только 3А на выходе.
Evgeniy
Выходной ток обычно ниже тока на который рассчитан ключ
Влад RZ6AT
4 Ампера - это допустимый пиковый ток через ключ.
ㅤ
4 Ампера - это допустимый пиковый ток через ключ.
Хорошо. Что тогда такой ток ключа? Почему на некоторых мощных нубуках стоят входные ключи 2 штуки парные по 60 ампер каждый и они умудряются сдохнуть. Что такое 60 ампер тогда?
Евгений
ㅤ
60 пропустил? Умер :)))
Ну получается сумарно входные ключи имеют 120 ампер. Блок питания имеет 19 вольт 20 ампер. Почему они дохнут?
Влад RZ6AT
60 А - это тоже пиковый ток. А сдыхать могут от других причин.
ㅤ
Мне просто любопытно в каких попугаях это указано
ㅤ
60 А - это тоже пиковый ток. А сдыхать могут от других причин.
Да. Только это входной ключ. Он постоянно открыт. казалось бы пока работает нубук (а не открывается закрывается). Дохнуть он может от нагрева, это понятно. Но с таким казалось бы запасом....
ㅤ
60 А - это тоже пиковый ток. А сдыхать могут от других причин.
Нет это не пиковый как раз таки ток. Это continuous current
ㅤ
Обычно в сносках со * указано
Да я вспомню покажу. Нет таки никаких сносок. 60A continuous current, сколько там сотен peak current. Ну при температуре конечно же в районе 25. При температуре в 80 там в два раза меньше. Однако опять же это выше возможной мощности бп.
ㅤ
Одно дело на некоторых ноутах ключи видеопроца впечатываются в материнскую плату из-за того что они не охлаждаются, со смертью текстолита конечно же. Там прогар идет серьезный. А другое дело входные ключи которые расположены прям возле разъема зарядки. Ну они то как могут сдохнуть? Не понимаю
Satoshi
вы подобрались слишком близко агент Малдер
