Рекомендации от производителя. Вариант - убрать фольгу под антенной интересно сравнить.

Evgeniy

здесь вынесена антенна

ㅤ

Почитай esp32 даташит. Там на эту тему целый раздел. Такова их рекомендация

ㅤ

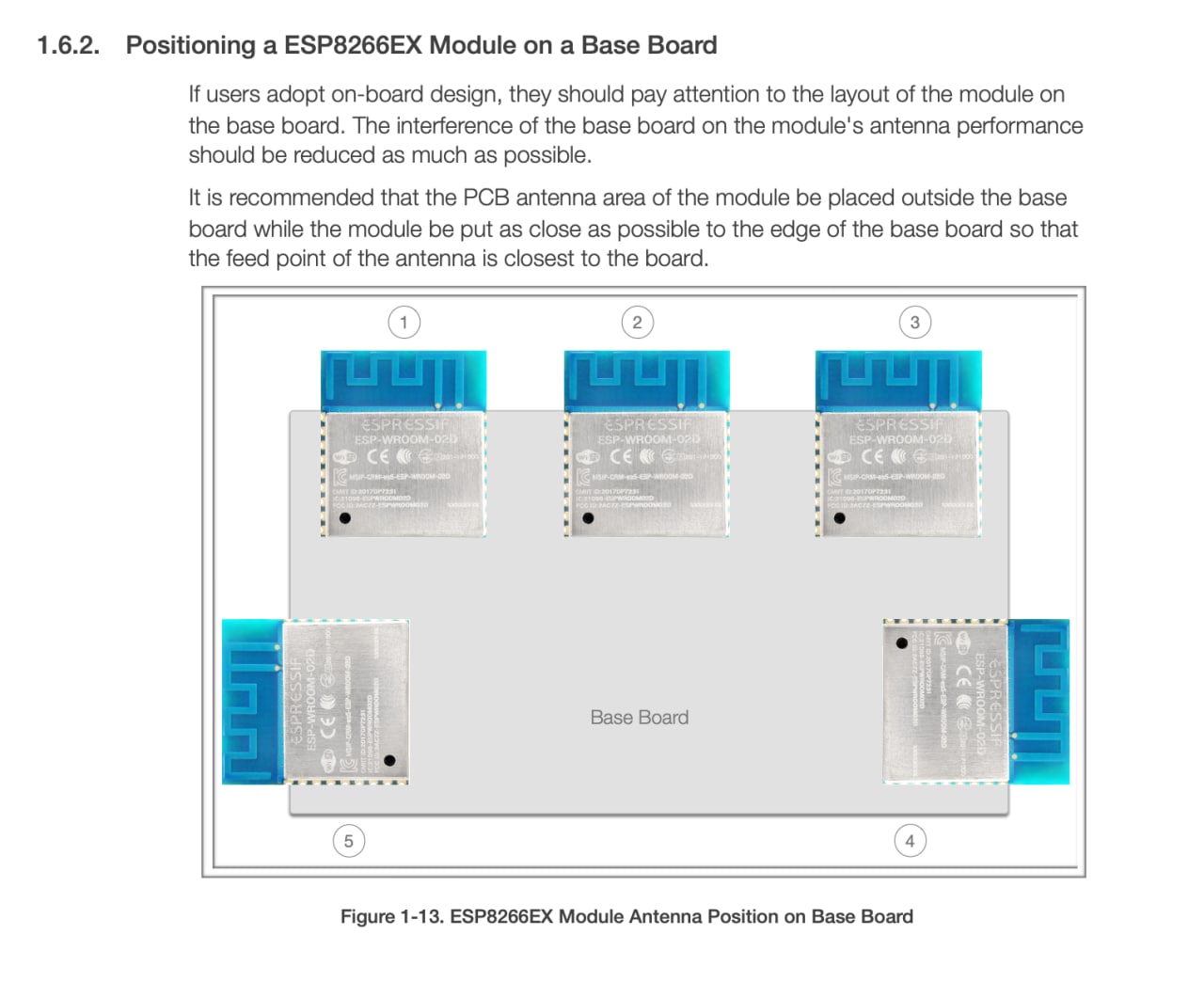

https://www.espressif.com/sites/default/files/documentation/esp32_hardware_design_guidelines_en.pdf

ㅤ

Страница 17

ㅤ

Он видимо имеет ввиду удалить полигон на плате

Влад RZ6AT

Он видимо имеет ввиду удалить полигон на плате

Даже приближение антенны к печатной плате без дорожек и полигонов уведёт вниз резонанс антенны и может ухудшить КВС, так как диэлектрическая проницаемость стеклотекстолита отлична от 1.

ㅤ

Даже приближение антенны к печатной плате без дорожек и полигонов уведёт вниз резонанс антенны и может ухудшить КВС, так как диэлектрическая проницаемость стеклотекстолита отлична от 1.

А если вырезать текстолит в этом месте?

Влад RZ6AT

Идеально антенны работают в свободном пространстве.

ㅤ

Да всё тоже самое же

Evgeniy

Замеры нужны

ㅤ

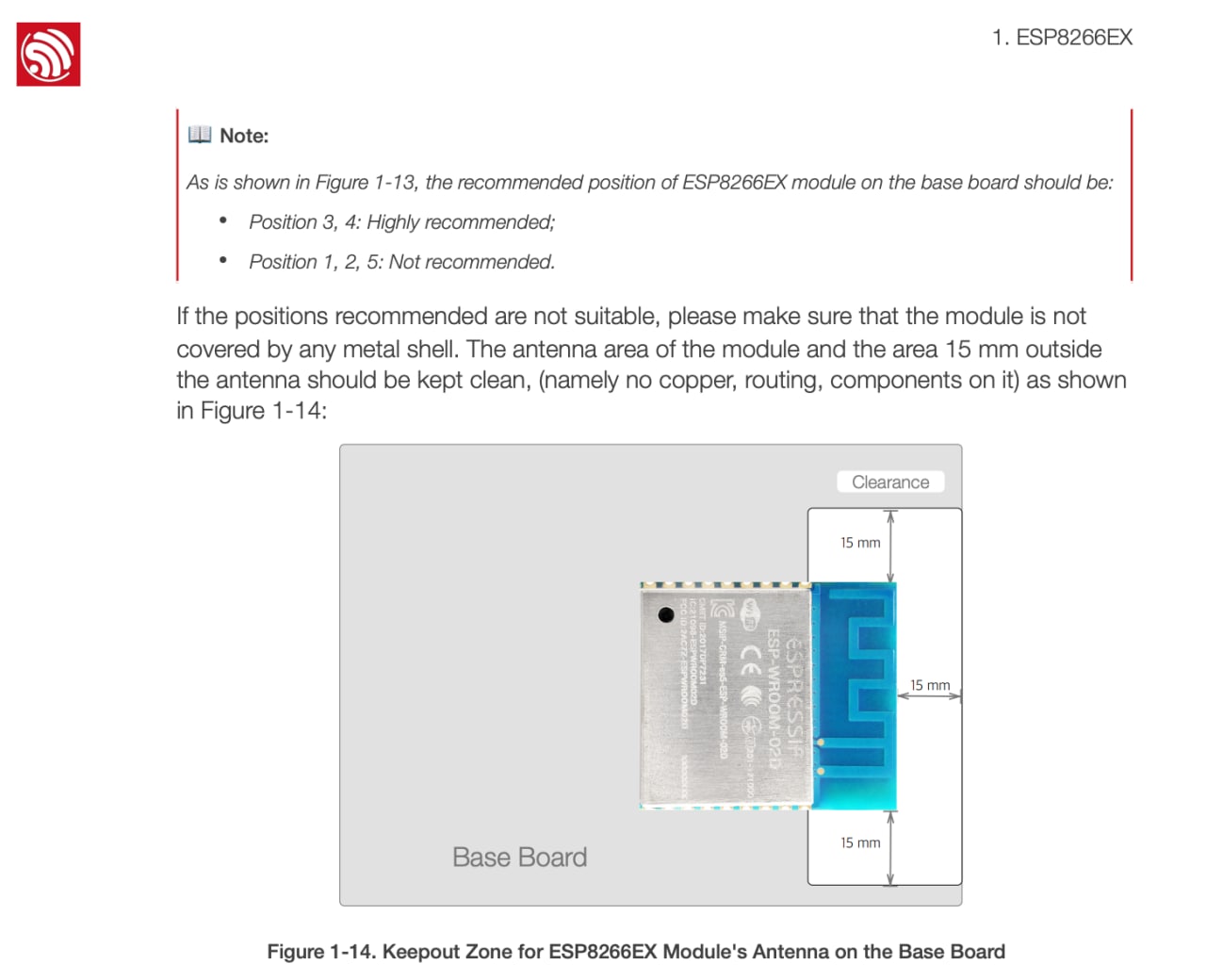

https://www.espressif.com/sites/default/files/documentation/esp8266_hardware_design_guidelines_en.pdf

ㅤ

Страница 19

Serg

А если вырезать текстолит в этом месте?

Ну так тоже делают часто.

ㅤ

Влад RZ6AT

Ты измерял?

ㅤ

Тебе производитель говорит как лучше. Поставить ты можешь как угодно. Но оптимально будет работать в соответствии с их рекомендациями

ㅤ

Наверное они же тестировали

Влад RZ6AT

А там конденсаторы в согласовании поставили другие и у них всё нормально...

ㅤ

Одно дело "ловить". А другое дело передавать. Есть нюанс.

ㅤ

Ну так это то что сама есп видит. А вот мощи ей че-то передать может и нехватить...

ㅤ

А если не секрет зачем тебе есп в машине?

ㅤ

А

Dim

кто работает с open wrt?

Nica

кто работает с open wrt?

На ЕСП?

Dim

На ЕСП?

возможно

Nica

возможно

Её разве можно накатить на есп?

Dim

Её разве можно накатить на есп?

не знаю

Nica

Ладно, я не поняла к чему вопрос

Dim

вот к этому Hi-Link HLK-7688A оценочная плата UART, последовательный порт, модуль Wi-Fi, SPI, беспроводной чип MT7688AN, версия Openwrt

Nica

А, понятно

Nica

А в чем конкретно вопрос?

Nica

Работа с есп через опенврт?

Dim

это что бот?

MrSyabro

Её разве можно накатить на есп?

Esp32 вроде можно

Nica

это что бот?

Я?

Dim

ну не я же

Nica

Просто это вообще расплывчатый вопрос

Andrei

А если вырезать текстолит в этом месте?

Не стоит париться так сильно, на результате разницу не увидите) главное чтоб земли под антенной небыло вокруг, мм на 15, по конструктиву обычно решают. Лучше вырезать или вынести конечно, но не всегда возможно.

ㅤ

ну не я же

Ты о чем?

ㅤ

Не стоит париться так сильно, на результате разницу не увидите) главное чтоб земли под антенной небыло вокруг, мм на 15, по конструктиву обычно решают. Лучше вырезать или вынести конечно, но не всегда возможно.

Ну так в доке про 15 мм и написано.

Andrei

Ну так в доке про 15 мм и написано.

Я про вырез текстолита.
