Попробовал - ноль реакции. Но я хз почему, может и плата с косяками.

какую ошибку выдает? порт видит?

Порт то видит. Ошибку сейчас скажу.

вчера писал что ошибка в заголовке, сейчас пишет просто: Failed to connect to ESP8266: No serial data received.

https://docs.espressif.com/projects/esptool/en/latest/esp8266/troubleshooting.html

Вот это спасибо за ссылку.

Вот это спасибо за ссылку.

первая по ошибке

вчера ошибка была по тому что заголовок не правильный, я гуглил - писали про скорости и т.п.

failed to connect to esp8266: invalid head of packet (0x0c)

Так в чем вопрос что непонятно то? вроде вполне информативное сообщение об ошибке

У каждой железки есть документация (даташит) где подробно расписывается как железка должна работать

Всем привет

Тут трабла с флэшкой

хз как лечить

Wrote 217264 bytes (109466 compressed) at 0x00010000 in 2.7 seconds (effective 654.2 kbit/s)... File md5: 1cbe794be6f2abb729380296a9fe7ffa Flash md5: 8e8eda60a02990f1790d73aacc5b53bd MD5 of 0xFF is c5b1be219892d2fb906516bd7bee9e6c A fatal error occurred: MD5 of file does not match data in flash!

произошла внезапно и не прошивается никак

MD5 of file does not match data in flash!

вчера ошибка была по тому что заголовок не правильный, я гуглил - писали про скорости и т.п.

Как я понял ты пытаешься залить прошивку на esp07S через arduino IDE для этого обычно esp должна быть подключена через UART переходник и запущена в режиме заливки прошивки (замыканием пина на землю при включении питания)

MD5 of file does not match data in flash!

это понятно, вопрос в том как лечить

это понятно, вопрос в том как лечить

по этой ошибке гугл полон

это понятно, вопрос в том как лечить

Прошивка имеет цифровую подпись которую создает компилятор при компиляции и при установке этой прошивки контроллер проверяет цифровую подпись

Как я понял ты пытаешься залить прошивку на esp07S через arduino IDE для этого обычно esp должна быть подключена через UART переходник и запущена в режиме заливки прошивки (замыканием пина на землю при включении питания)

нет, заливаю через esptool, у меня это не первая esp8266, всё было нормально, а тут я косяка дал вчера, случайно подключив 5V, вот и пытаюсь понять что с пациентом, выпайвать не охота...

по этой ошибке гугл полон

да, но решения так и не нашел

да, но решения так и не нашел

такая ошибка обычно означает что после подписи файл прошивки был изменен

да, но решения так и не нашел

https://githubmemory.com/repo/espressif/esptool/issues/662

на этот тред ссылаются

что помогло

нет, заливаю через esptool, у меня это не первая esp8266, всё было нормально, а тут я косяка дал вчера, случайно подключив 5V, вот и пытаюсь понять что с пациентом, выпайвать не охота...

esptool не умеет физически замыкать пин переводя контроллер в режим прошивки (обычно выводят кнопку или перемычку)

Ну по первому точно в пролете.

esptool не умеет физически замыкать пин переводя контроллер в режим прошивки (обычно выводят кнопку или перемычку)

я в курсе, у меня кнопки сделаны, и на reset и на GPIO0 - boot mode selection, без кнопки всё pull up 10K, кнопка - замыкание на землю

A bad quality or too long USB cable, try a different one. Weak power supply or when there are more things sharing it (causing the chip to brown out). Provide sufficient power. Peripherals connected to GIPO pins, try disconnecting everything. Fast baud rate, you can try with --baud 115200 instead 921600. Ибо юсб в пролете ибо этот же прошивал, но поменять попробую. С питанием тож в пролете но могу переферию отключить. Скорость выставлена 115200.

я в курсе, у меня кнопки сделаны, и на reset и на GPIO0 - boot mode selection, без кнопки всё pull up 10K, кнопка - замыкание на землю

хееее, выставил скорость 9600 как в мануале - и блин, заработало... до такого никогда не опускался, всегда минимум 230400 была скорость..., видимо 07s какая-то особенная...

ооо

в помогло

спс

прошил без переферии и все ок

теперь норм прошивается)

а зачем дырки?

а зачем дырки?

большая квадратная? чтобы антенну выпустить на другую сторону

вторая под провода, круглые под крепление и "на всякий случай" :)

это же самодельная плата

как ты такие ровные дырки сделал?

Чпу :) фрезером же легко

Чпу :) фрезером же легко

ага

вся плата фрезерована

а чего так отверстия съехали, относительно пятаков ?

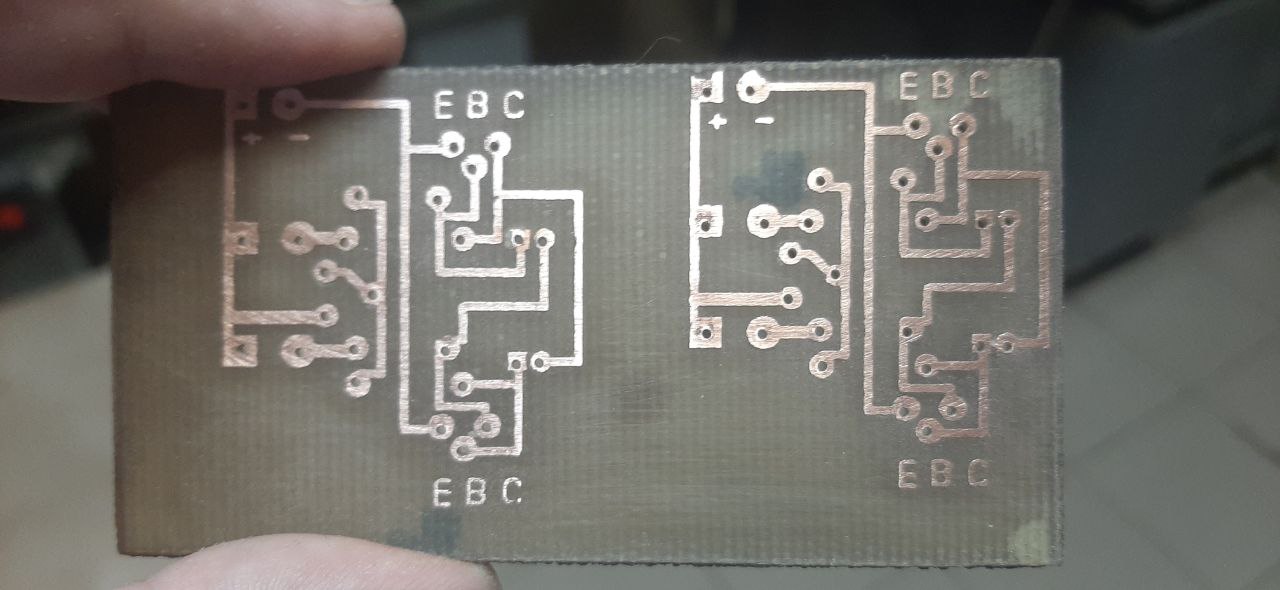

ЛУТ делаю. В каком ПО делаете ЧПУ? Детей просил отверстия сделать)

ЛУТ делаю. В каком ПО делаете ЧПУ? Детей просил отверстия сделать)

Kicad->FlatCAM->Candle

ой

исправил )

а чего так отверстия съехали, относительно пятаков ?

Детей просил )

Эм, почемут-то плата не прошивается с переферией

Эм, почемут-то плата не прошивается с переферией

вы вроде писали, что проверяли пины RST, GPIO2,GPIO15, GPIO0 ?

Kicad->FlatCAM->Candle

Спасибо

спасибо всем за помощ

212,61 руб. | LILYGO® TTGO T-01C3 ESP32-C3 умная плата WIFI беспроводной Bluetooth модуль IPEX антенна для телефона с внешней антенной https://a.aliexpress.com/_9wAbVR

Чпу :) фрезером же легко

Фрезерованы только дырки, остальное лут? Если вся плата - какими фрезами и что за фрезер (лучше фотку!)

Я бы собрал из CD приводов фрезер и им бы сверлил

Не тому вопрос адресовал!

Фрезерованы только дырки, остальное лут? Если вся плата - какими фрезами и что за фрезер (лучше фотку!)

Фрезеровал всю плату, включая обдирку меди, фрезеровку и сверление отверстий. Фрезер - доработанный cnc3018 (гуглится, вариаций много). По фрезам - обычные граверы, так как плата крупная(дорожки большие и не требуется "ловить десятые доли мм", то гравер большой - однозаходный 0.5мм рабочая ширина, затем 1.5мм убирание больших полигонов.

С замером высот?

С замером высот?

обязательно

А что самое мелкое удавалось сделать? Или таких экспериментов не было? И как с пылью обходился?

А что самое мелкое удавалось сделать? Или таких экспериментов не было? И как с пылью обходился?

пыли не так много, так что пофигу на неё. из мелкого - например stm32f не помню какая, между ногами 0.2мм - получается.

Класс. Надо будет заняться в июле..

я имею ввиду плату под неё.

Класс. Надо будет заняться в июле..

на стоковый станок обычно нужны доработки, хотя тоже лотерея, у кого-то сразу нормально, так что так.

У меня побольше и пожестче, но толком ничего не пилил еще..

У меня побольше и пожестче, но толком ничего не пилил еще..

что-то советское ? или тоже из той же оперы?

Китаец, но из стали и на профильных рельсах

оо, не должно быть проблем вообще ни каких, я пока на рельсы и швп не перешёл - мелочь ни как не шла.

Ну вот, попробую.

А еще глупый вопрос. Можно ли использовать 12вольтовые автомобильные реле напрямую? Ну откроются ли они от 3.3 вольт?

неа, спалишь небось выводы

Ladno

У меня их очень много просто

А еще глупый вопрос. Можно ли использовать 12вольтовые автомобильные реле напрямую? Ну откроются ли они от 3.3 вольт?

Нет конечно, тут 5 вольтовые то от 3 не замыкаются

А еще глупый вопрос. Можно ли использовать 12вольтовые автомобильные реле напрямую? Ну откроются ли они от 3.3 вольт?

А почитать спецификацию на реле?

Кто ж их читает, эти спецификации :)

Не знаю, по теме тут или нет... Пытаюсь залить hex в Ардуино про микро. На 32u4 которая. Пытался через gcUploader, XLoader, dude... Не шьется, хоть убей. Через Ардуино иде залил моргалку, все без проблем прошлось и работает. Есть идеи в чем может быть проблема?
