В 32 говорят и АЦП входов больше чем 1
И вольтаж входной выще
Andrey
Алексей
Смотря для чего все это использовать. Для нужд квартиры вообще это все не важно. Пусть плавает.
ну напряжение хотелось бы знать точно
Andrey
Я с трудом представляю как они катушкой напряжение меряют... Разве сто последовательно с ней что-то еще стоит
Ground
Ну мы брали ардуинку плюс есп в одной плате так как просто код готовый нашли и разводку :) и по цене вполне норм была
Алексей
ну PZEM вполне повторяет показания мультиметра по напряжению
Ground
Напряжение через обычный трансформатор тоже через делитель
Andrey
Ок. Надо запробовать эту платку. Интересно. Заинтриговали. =))))
Алексей
я пока ее не смог на ЕСП победить
Алексей
на ардуине работает без проблем
Andrey
Жаль что у нее катушка не накидная... Проводку вводную отключать это еще тот квест..
Ground
У нас где-то погрешность была около 5% что довольно высоко, но нам вообще нужно было просто регистрировать есть ток в линии или нет и примерно какой
Andrey
Andrey
Фигли там побеждать Все уже сделано.
Алексей
Не завелось
Алексей
да, у меня все на espeasy
Andrey
https://www.letscontrolit.com/forum/viewtopic.php?t=2595
Алексей
я все это уже давно читал
Ground
А у этой железяки что за выход кстати? I2C?
Алексей
если бы...
Алексей
uart
Andrey
Serial TTL написано?
Ground
Жалко
Andrey
На али нашел этот модуль с накидным датчиком тока (катушкой). Точно надо брать.
Ground
С накидкой удобнее конечно
Алексей
это принципиально если его дергать. А если один раз насадить - пофигу
Ground
Там разница в цене какая?
Алексей
мне обошелся в 6.38
Andrey
768р с доставкой
Andrey
а простой 570р
Alexander
Не забывайте, что переменка в общем случае требует замера RMS. Это не тупой замер на аналоговом входе. Все сильно сложнее. Для этих целей лучше применять чипы которые на выходе дают замеры RMS
Алексей
я так понял, что PZEM ее дает
Andrey
Не забывайте, что переменка в общем случае требует замера RMS. Это не тупой замер на аналоговом входе. Все сильно сложнее. Для этих целей лучше применять чипы которые на выходе дают замеры RMS
Я подозревал что все сложнее. Но для моих нужд это все абсолютно не важно. Мне нужна была средняя по больнице...
Алексей
если лампы накаливания - то пофиг 😊
Alexander
Я подозревал что все сложнее. Но для моих нужд это все абсолютно не важно. Мне нужна была средняя по больнице...
Ну если лампы накаливания в нагрузки то норм. А если индуктивная нагрузка будет не средняя по больнице, будет датчик случайных чисел
Алексей
Ну если лампы накаливания в нагрузки то норм. А если индуктивная нагрузка будет не средняя по больнице, будет датчик случайных чисел
Больше, чем U*V точно не будет 😊
Resident
Мощ
Алексей
напряжение на ток 😊
Alexander
Смотри, что нашлось на AliExpress
https://s.click.aliexpress.com/e/b2Pv3Cd4 трансформатор напряжения если кому интересно
Alexander
Только замеры тока и напряжения будут пальцем в небо
Alexander
Вот с таким чипом можно точно замерять без аналогового входа Смотри, что нашлось на AliExpress
https://s.click.aliexpress.com/e/eP2S73k
Jason
https://www.banggood.com/AC-Digital-Multifunction-Meter-For-Arduino-p-1232733.html
хах, хорошо, что про него вспомнили - копался тут в ящике. нашел его и забыл, зачем я вообще его покупал миллион лет назад
Maxim
я пока ее не смог на ЕСП победить
Резистор перепаивали? Я у себя два таких собрал, уже больше года работают, правда на своей прошивке.
Алексей
Перепаивал
Resident
Был вчера конвертор pl2303
Алексей
Причем на ардуине от 3.3 никаких проблем
Алексей
Прошивка так же использует библиотеку PZEM?
Resident
Сегодня в юсб нагрелся и умер походу, питание на оранж даёт а компот не появляется
Алексей
с софтовым портом?
Maxim
Прошивка так же использует библиотеку PZEM?
Да, правда что-то в ней менял, уже даже и не помню что.
Алексей
а сурсов не осталось?
Maxim
https://github.com/kmaximv/PZEM004T
Maxim
С этой библиотекой у меня работает
Алексей
а у меня нет 😞
Алексей
причем у меня setaddress возвращает false
Maxim
Какой командой?
Алексей
bool res = Plugin_171_pzem->setAddress(pzemIP);
Алексей
аналогично
Maxim
Тогда странно, попробуйте еще к компу его подключить через UART и напрямую с ним пообщаться. Тут описаны команды https://github.com/kmaximv/Wi-Fi-Sensor/wiki/PZEM-004T-Energy-monitor
Алексей
так с ардуинкой отлично работает 😊
Anonymous
Народ, кто нибудь пилил проекты типа меш? Идея какая, есть один пульт, нужно выборочно, управлять 10 девайсами. Делать точку в середине не очень, хочется что бы проект самодостаточный был. Но столько к одной не подрубить.. можно конечно по выбору на пульте реконектиться каждый раз к нужному девайсу, но это медленно и некрасиво. Есть другие варианты? Управление тупо шим на три моторчика.
Resident
Так то в даташите есть слова про меш
Алексей
На старой сборке pzem запустился. На моей - ни хрена 😞
Anonymous
Не, на 8266 или 32. Каждый управляемый девайс это грубо говоря три сервы и один шаговик. Ничего такого, всего то надо четыре переменные передавать. Тут сложность в том, что к одной еспшке, любой, одновременно можно только четыре других еспшки подрубить.. можно конечно в пульт две-три поставить, но это уже изврат. :)
Алексей

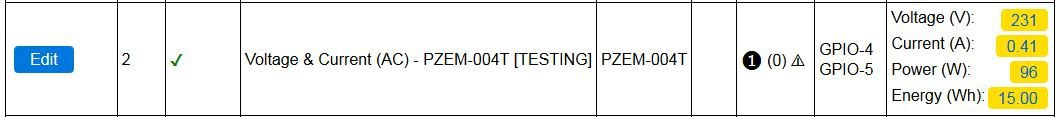

нашел, где собака порылась!
#define PZEM_BAUD_RATE 115200
Алексей
ㅤ
Алексей
Алексей
Алексей

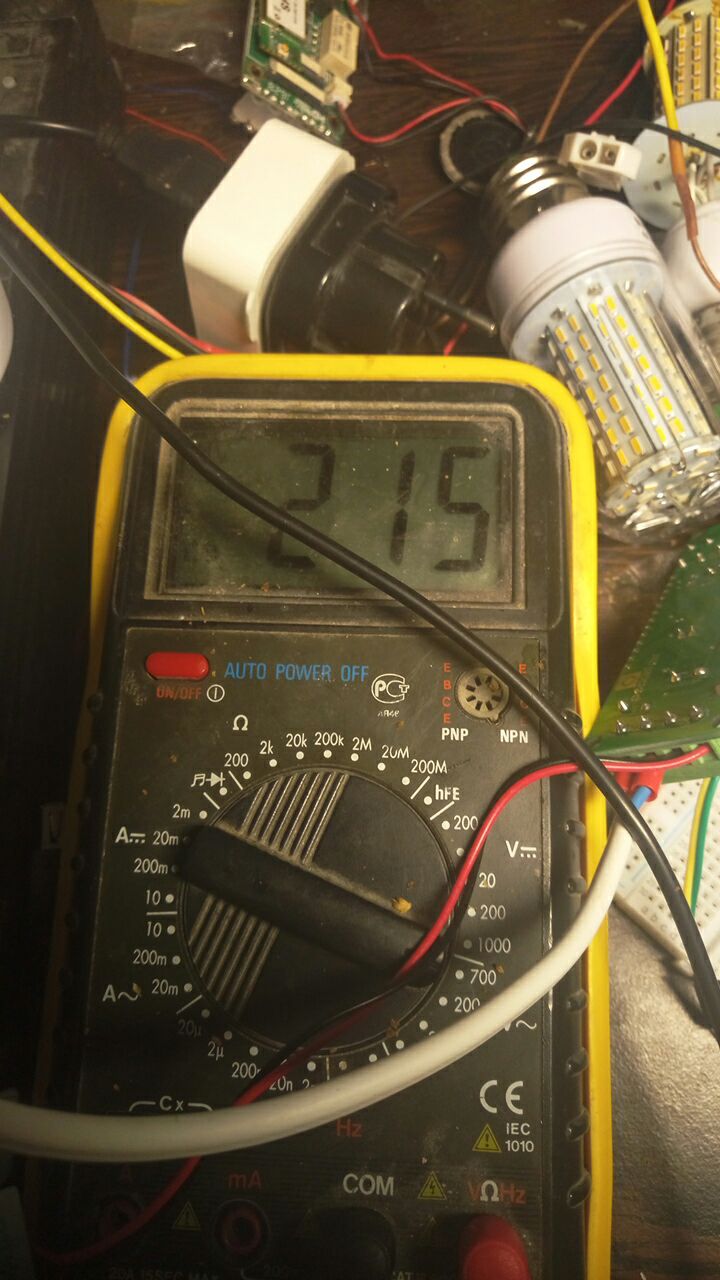

вот почти в одно время
Alexander
На индуктивной нагрузке интересно
Алексей
пока только лампочка под рукой
ㅤ
Alexander
Ну и мультиметр нужен RMS
