Если это интерактивные/обучающие/информационные панели/табло/стенды, то это все в готовом виде все очень дорогое. Самое смешное, что те кто продают это все очень дорого, зачастую заказывают у нас, делают тройную наценку и перепродают сами через госзакупки.
Нашлось ли применение для ESP32/8266 там? Стабильно работает?
Evgeniy
Василий
Кстати вопрос назрел. Прошивки для есп пишут в том числе на С+, как я понимаю. А ООП кто-нибудь использует при этом или как в С все одной простыней финачат?
Кто писал большие проекты, скорей всего на ооп, кто нет - без
C
Кравцов

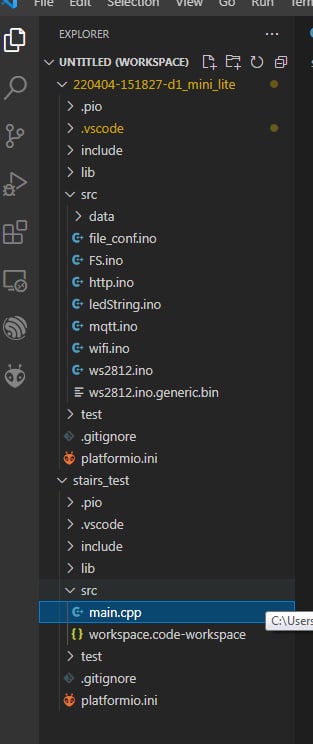

Внизу название проекта нажми, и выбери какой надо компилировать
Marat
Нашлось ли применение для ESP32/8266 там? Стабильно работает?
Да, у устройств, что постоянно включены аптаймы месяцами. Плюс у esp32 встроенный wi-fi, bluetooth, что дает легкий доступ для управление через телефон и мониторинг по Wi-fi, но опять же, это довольно простые устройства работающие на библиотеках с гитхаба, изредка только что-то приходилось править в них. Я все же самоучка и совсем зеленый еще. =)
Denis
Владимир
Коллеги, привет
Прошу помощи

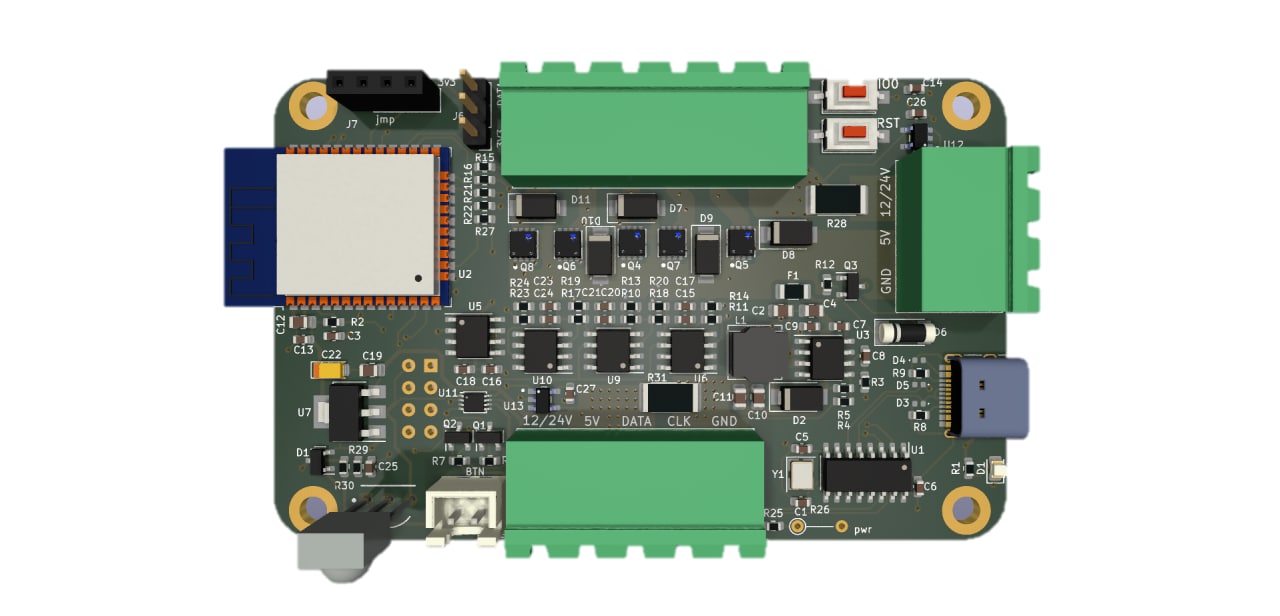

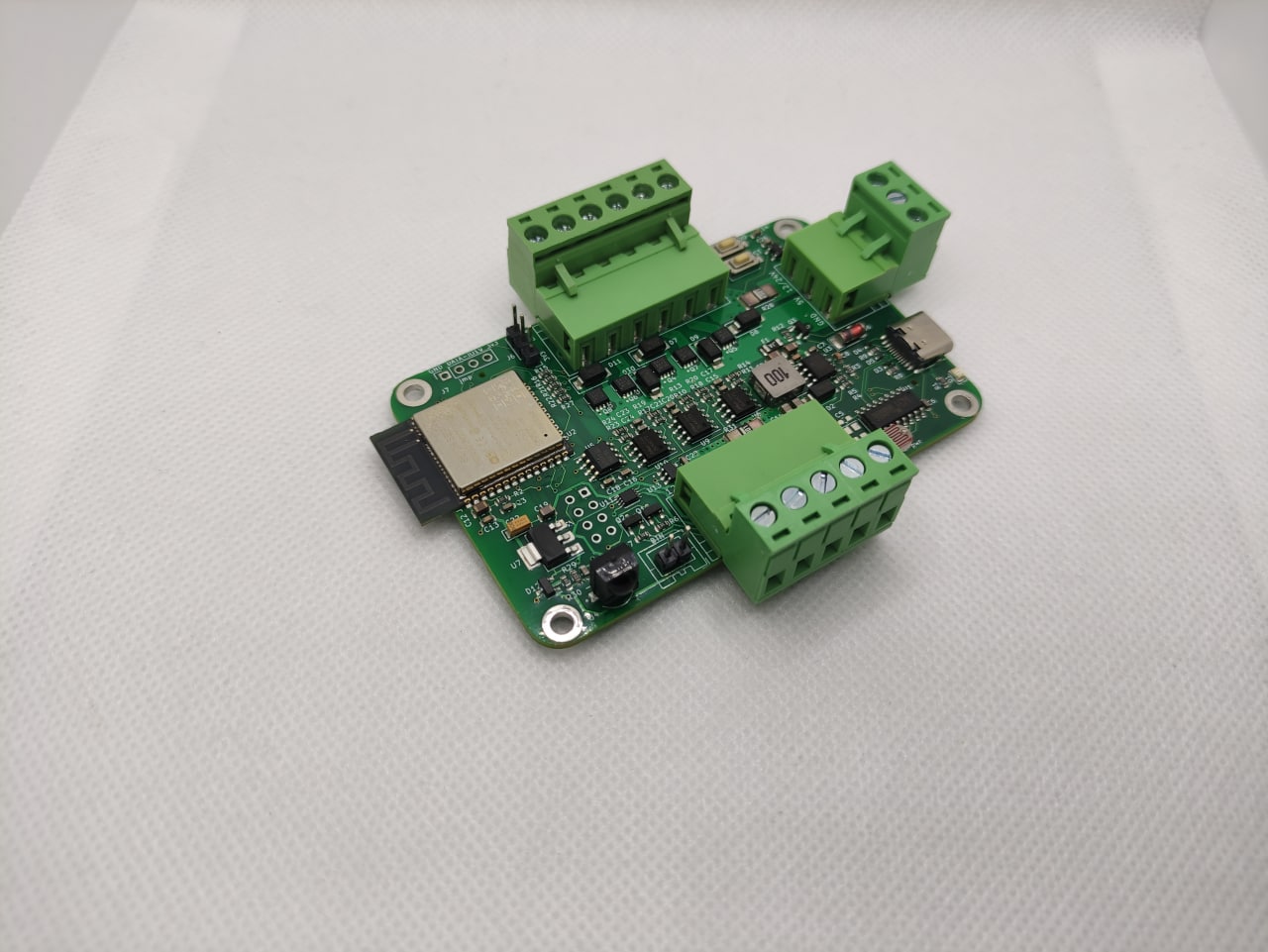

Сейчас делаем datasheet на свой led-контролер. Если найдется 5 минут - можете открыть, пролистать, сказать, чего не хватает/стоит добавить?
Владимир
Владимир
Владимир
Marat
Чем они хороши то, эти риголы?
У меня его нет, но лично я хочу его из-за возможности разблокировки до 350Мгц, 4х каналов, логического анализатора на 16 каналов, пробник только докупить надо, 50М память на 4 канала или 200М на один, большой сенсорный экран, удобное по и т.д.
Denis
Andy
Владимир
Владимир
Затем на Tindie, Озон, Али
Valeriy
Владимир
Andy
Ну в ЧиД отдаем, в Амперкот там....
Тогда сойдет. Но все равно, на первой странице особенности схемотехники как-то лишне.
"Микроконтроллер ESP32-WROOM" - убрать марку МК, просто "Микроконтроллер с поддержкой WiFi"
дальше лень читать :)
Владимир
Evgeniy
Коллеги, привет
Прошу помощи
Сейчас делаем datasheet на свой led-контролер. Если найдется 5 минут - можете открыть, пролистать, сказать, чего не хватает/стоит добавить?
Не понятно, какое максимальное напряжение питания. Это точно не 24В. Не ясно - есть ли защита от КЗ на каждом канале ленты и умеет ли устройство определять на каком канале КЗ.
Andy
плезплез. там дальше однои картинки))))
Убедил черт красноречивый "Для работы с платой не требуется внешний программатор, благодаря наличию встроенного, основанного на микросхеме CH340" - "Для работы с платой не требуется внешний программатор, благодаря наличию встроенного моста USB-UART"
Evgeniy
Andy не того цитируешь, а блохи очевидные вот эти две)
Andy
плезплез. там дальше однои картинки))))
А кстати, вы какому-нибудь заказчику уже показывали? Если нет, то сначала покажите, а потому же блох можно будет искать
Andy
Valeriy
Коллеги, привет
Прошу помощи
Сейчас делаем datasheet на свой led-контролер. Если найдется 5 минут - можете открыть, пролистать, сказать, чего не хватает/стоит добавить?
Marat
А я не заморачивался, взял готовый модуль esp32 и IRL3705NPBF, даже гальваническую развязку не делал. :)
Evgeniy
@yellowknife скорее всего выход для SPI лент туда тоже поместится
Evgeniy
@yellowknife "Максимальный ток одного транзистора 12А" - на фото нет транзисторов, которые продолжительно переварят 12А. Максимальный кратковременный - да, может. Но это для пользователя бесполезно вообще.
Andy

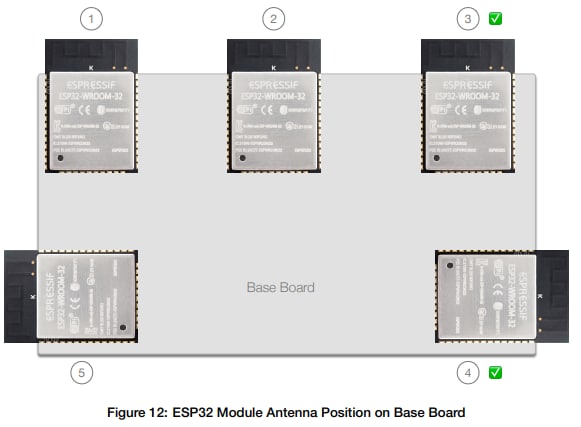

угу, например диаграмма направленности искажается и т.п.
Evgeniy
Valeriy
Коллеги, привет
Прошу помощи
Сейчас делаем datasheet на свой led-контролер. Если найдется 5 минут - можете открыть, пролистать, сказать, чего не хватает/стоит добавить?
Ещё хотелось бы для готового решения сразу видеть в характеристиках есть ли защита от: помех питания, пускового тока, искры при выключении нагрузки.
Andy
то же вариант, см. документацию по ссылке в моем сообщении
Владимир
Пока спеку. В течение пары недель отвезем в лабу с камерой - затестим.
Evgeniy
Хотите взглянуть на серийно выпускаемый контроллер светодиодных лент, причем удачный, с кикстартера вышел?
Evgeniy
https://www.illumn.com/heroic-robotics-pixelpusher.html
Evgeniy
!!! КОРПУС !!! - это важно!!!
Владимир
На самом деле, разницы мало. Но дабы избежать критики вынесли как надо.
Evgeniy
Пока спеку. В течение пары недель отвезем в лабу с камерой - затестим.
И покрытие лаком, чтобы конденсат не попортил всю малину, замкнув 24В на 3.3В
Evgeniy

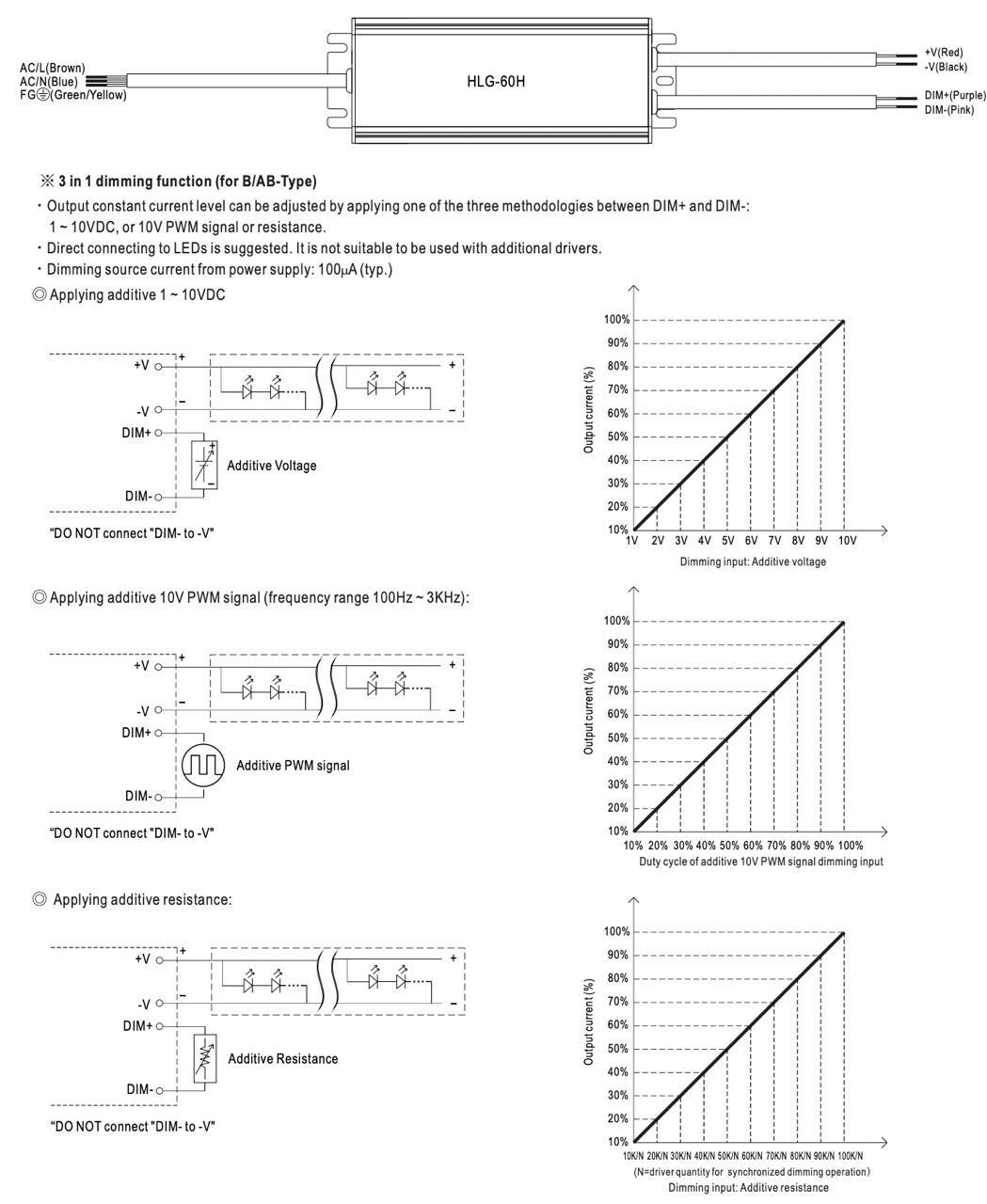

Для освещения же DMX512
Владимир
!!! КОРПУС !!! - это важно!!!
Корпус да. Сейчас дотестим и сделаем модель корпуса под 3d-печать. Ссылку на корпус тоже в даташит положить?
Evgeniy
Корпус да. Сейчас дотестим и сделаем модель корпуса под 3d-печать. Ссылку на корпус тоже в даташит положить?
Ага, чтоюы юзвери его тоже купили)
Владимир
А зачем? Не понимаю
Evgeniy
@yellowknife Какой продолжительный ток на 1 канал?
Nikita7131
Владимир
Заложили возможность установки модуля nrf2401 и радиомодулей 433мгц для пультов. Только вот написать забыли. Добавим
Владимир
хмм, яб добавил бы еще резистивный делитель по входу, чтобы знать сколько вольт на входе и чтобы можно было к акб подключить . ( реализовать защиту по напряжению ) а в идеале можно добавить энкодер и экран, ну это так, жир уже ...
Дорого будет. Она сейчас где-то 1500 р. в себестоимости, соответственно, 4300-4500 в магазине будет.
Evgeniy
@yellowknife какой ток на 1 канал тянет?
Evgeniy
@yellowknife кстати! Нужно указать максимальную частоту ШИМ, при которой можно использовать ключи при максимальном продолжительном токе. Например, врубили ленту на 100% без ШИМ, потом поставили 50% - от переключений ничего не должно перегреться и сгореть.
Evgeniy
О, кстати! Там вижу, что стоят клевые транзисторы
Evgeniy
С низким rdson
Alex
Кто подскажет, какий есть нюансы, если на есп32 навешана куча всяких датчиков? Если их тупо друг на друга например напаять...
Владимир

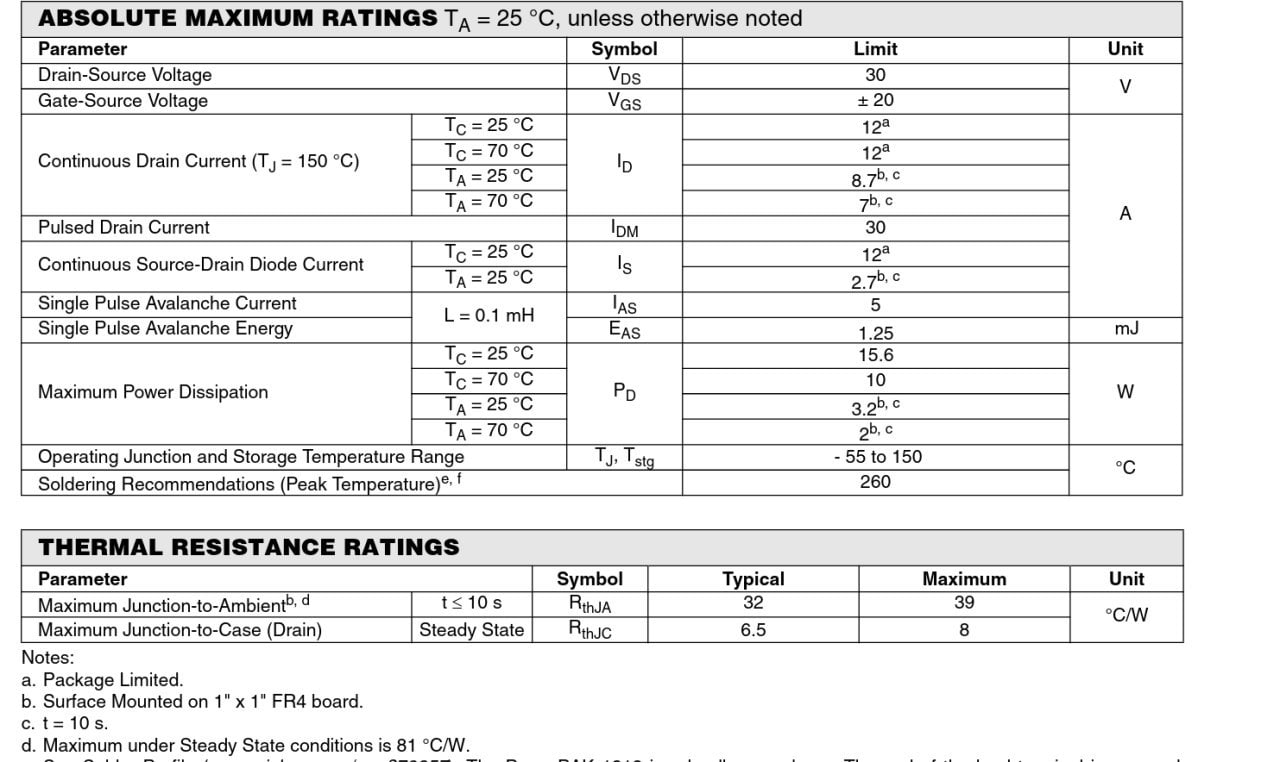

непрерывный ток стока этого типа транзисторов максимальное значение 12А
Evgeniy
непрерывный ток стока этого типа транзисторов максимальное значение 12А
При каком сопротивлении rdson?
Marat
Корпус да. Сейчас дотестим и сделаем модель корпуса под 3d-печать. Ссылку на корпус тоже в даташит положить?
Кстати, не интересовались серийным производством корпусов, мне сейчас тоже предстоит 2700шт думать как сделать 80*80мм корпусов и не хочется их печатать.
Evgeniy
Это же принципиальный момент, пройдет ли по тепловыделению - хз, с ШИМом - тем более хз
Владимир
При каком сопротивлении rdson?
https://datasheet.octopart.com/SIS412DN-T1-GE3-Vishay-datasheet-8434465.pdf
Владимир
Кстати, не интересовались серийным производством корпусов, мне сейчас тоже предстоит 2700шт думать как сделать 80*80мм корпусов и не хочется их печатать.
Страдали. Купили за 400К термопластавтомат. Не страдаем)
Evgeniy
@yellowknife Vgs реально 5В или 12В?
Evgeniy
@yellowknife 3 канала по 12А, это 10+ Вт тепла, на тех маленьких полигонах. Точно продолжительный ток не 12А, а меньше. Вот сколько - интересно.
Evgeniy
Да вообщем-то и 1 канал - 3.5 Вт куда-то деть нужно....
Evgeniy
100% не будет при 12А работать, перегреется и сгорит ключ
Владимир
ОН стоит 300К, но на круг с формами и материалом выходит 400 вложений
