Resident
)
Alexander
Мне же нужно что бы на 1 до 10м ленты повесить можно было бы
Клапан или лента? Путаетесь в показаниях)
Алексей
Интересный клапан на 100 Вт 😊
Resident
И то и другое дело в том что нужно схему одну и туже использовать
Resident
По клапаны ясно растительное получается но это не важный момент
Resident
Платит заказчик всеровно, а модули одинаковые собрать всяко проще
Resident
Чем под разные нужды разные схемы рисовать
Resident
) клапан и через обычное реле можно, но заказчик пожелал что бы лишних шумов даже типо щелчка не было
Resident
Поэтому mosfet ты пошли изучать
Resident
До этого заказа не приходилось особо паять а тут аж плату целую сделать придётся. И раз 15 повторить потом
Алексей
если 15 раз, то лучше сразу у китайцев заказывать 😊
Resident
Знаю сайт
Resident
От 10 плат какраз делают
Resident
И дёшево так и хочу но нужен прототип
Resident
Их готовые схемы на irf540 с есп работать не хотят
Resident
Решил на SN75452BP
Resident
Какая схема получится скину, поправьте если что
ㅤ
https://github.com/kmaximv/Wi-Fi-Sensor/wiki/Схема
ㅤ
1 вариант для 12в (светодиодные ленты) 2й высоковольтные нагрузки.
Resident
В первой схеме драйвер от 6 до 20в рабочее напряжение
Resident
Ir4427
Resident
Как он от есп работать будет?)
Resident
S202S02F
Resident
Тупо релюшка
Resident
Ssr-40da 380 вдоль 40а уже целую коробку в прок купил давно использую хорошая релюшка
Resident
Для высоких нагрузок
Resident

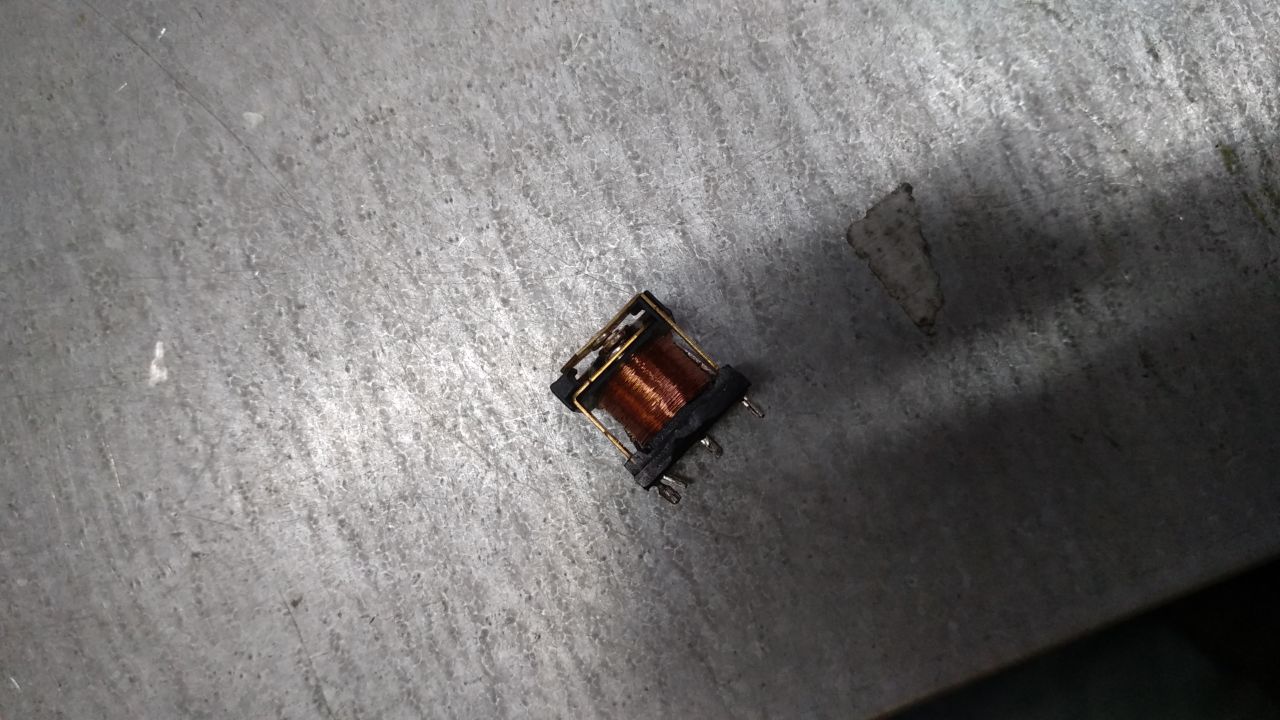

Синяя релюшка без корпуса
Resident

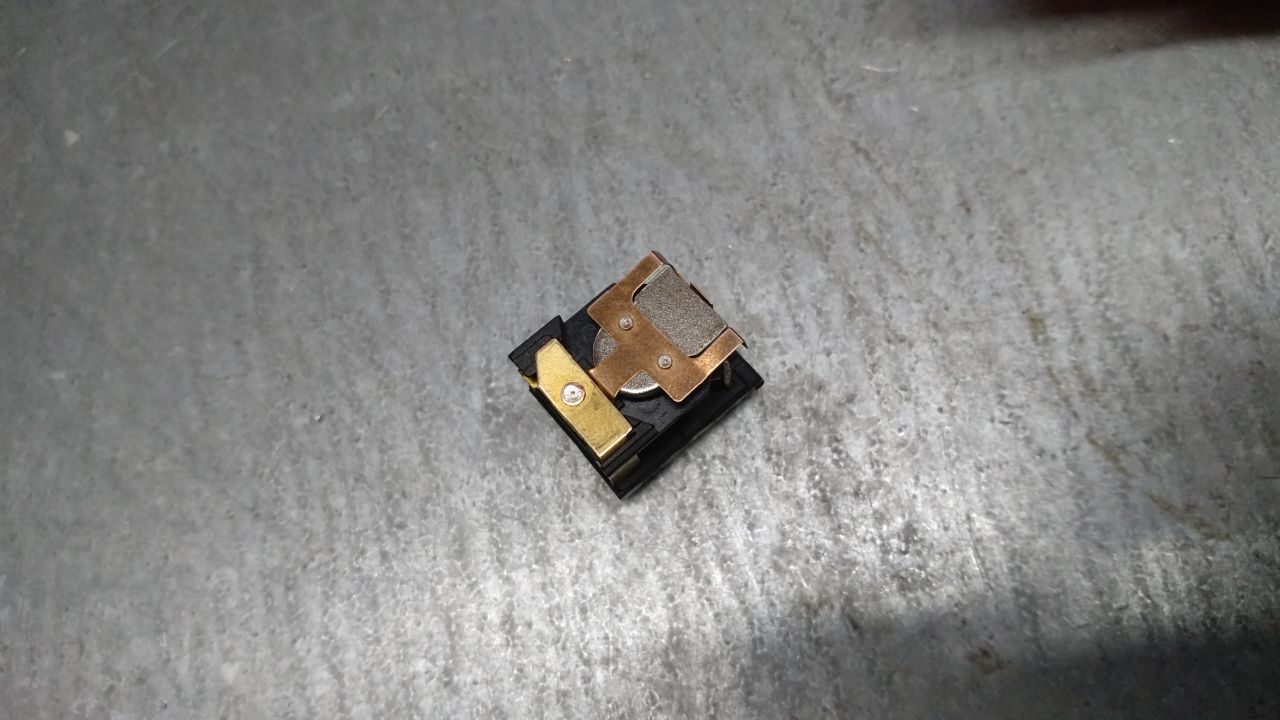

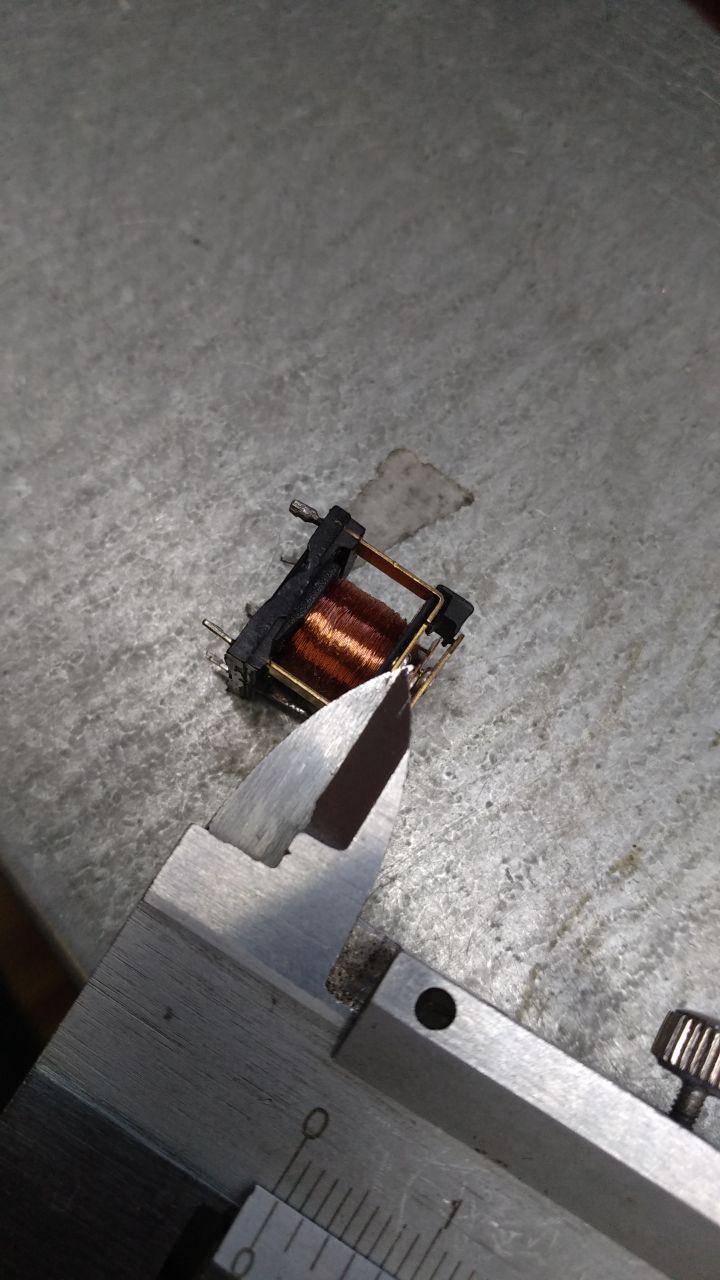

0.54мм между разомкнутыми контактами)) для мощных нагрузок не варик будет искра будет прикипать))
ㅤ
0.54мм между разомкнутыми контактами)) для мощных нагрузок не варик будет искра будет прикипать))
Да они не очень качественные.
Resident
Без бы работают 3 года но не больше 800вт на них врубал
Resident
Так что не плохой вариант на освещение слабое дома поставить
Resident
Resident
Resident
Resident
Resident
5ампер максимум
Resident
Будет тоже самое в принципе
Resident
На слаботочку не актуально на 220 как вариант
Resident
На 12в лучше транзистором
Evgheni
Evgheni
допустим управлять включением лампочки на 60ват
Alexander
Evgheni
Легко
т.е в принципе норм такой варик, да? я релюшку не хотел, по причине габаритов и звука переключения
Resident
На 60ват можно такую взять
Resident
Adeept новый 5 В 2 канала твердотельные реле доска для Arduino Raspberry Pi 8051 AVR DSP Бесплатная доставка DIY diykit
https://s.click.aliexpress.com/e/b1eVVm2e
Resident
Вроде пойдет
Resident
Тоже не щёлкает
Evgheni
внутри твёрдотельных реле один фиг таже схема, не?
Resident
Ну грубоговоря да
Resident
Я так понял там оптопара
Resident
Не разбирал не подключал, знаю только что эти не щелкают
Resident
60вт потянут
Resident
В теории даже 500вт пропустят
Resident
Да синие не греются вообще
Resident
)
Resident
Во во) 60вт
Resident
ㅤ

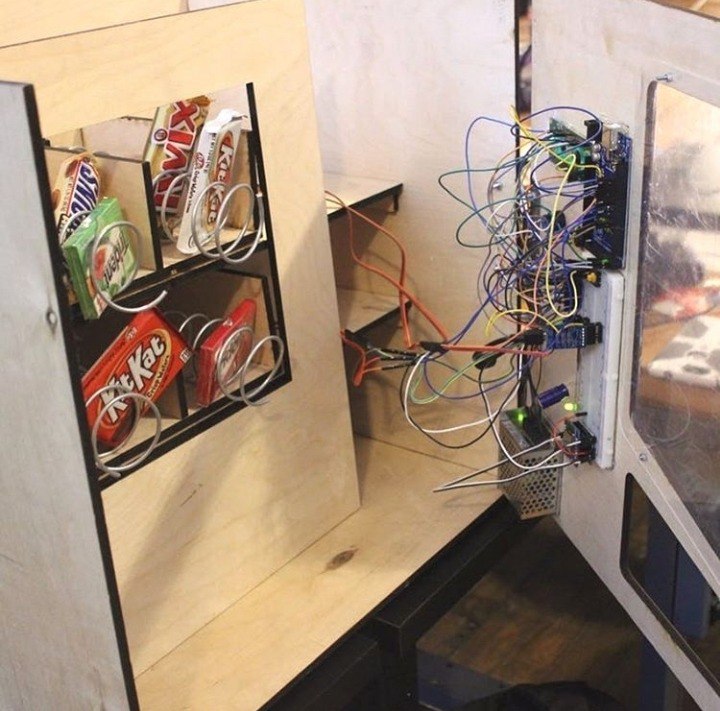

До чего техника дошла 😊
ㅤ
Evgheni
едрить макетка, батя всех макеток
Sergio
RTL8710 как там поживает?
у меня руки все недоходят потестить. чисто стандартный экзампл вливал. Ну работала и работала себе.
Sergio
Нормально запустил на irlz44n
44ые вроде слабенькие. У меня 5 метров простой белой ленты на нем разогревало его до 50-60* Сопротивление канала высоковато)
Sergio
т.е в принципе норм такой варик, да? я релюшку не хотел, по причине габаритов и звука переключения

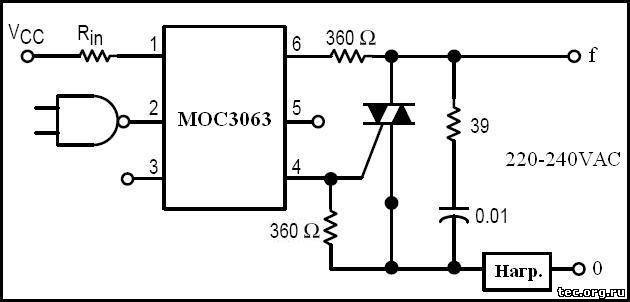

нормальный варик. если бы щупал опторазвязкой перехорды фазы через ноль, мог бы еще и яркостью лампы управлять. НО это или контроллер или чуть сложнее схема с переменным резистором.
Sergio
От симистора зависит. С bt16 3квт легко
у меня 15 сто ватных лампочек этот симистор не вывез. очевидно в момент старта пока нить холодная, не смог пиковый ток отдать краткосрочный.
Sergio
Sergio
Sergio
Operating Current 110mA（PS Mode 35mA，DTIM = 1）
Alexander
у меня 15 сто ватных лампочек этот симистор не вывез. очевидно в момент старта пока нить холодная, не смог пиковый ток отдать краткосрочный.
Нужно же подбирать детали по предельным параметрам и еще сверху запас
Alexander
Потом если лампочки в нуле включать пиковый ток на холодную будет меньше
ㅤ
Anonymous
