Маркером сверху

Пробовал, прогрызает. Может слишком лютый раствор делаю)

Или долго держишь

В горячей воде развожу хлорное железо, оно еще поддает почти до кипения, за 7 минут травит

Тогда не знаю

или раствор слишком горячий или тоннер такого качества

Печатать пожирнее

Кстати, да, раствор был градуов 70-80

в этот раз тонера было мало, но я печатал и жирно, такое же было

горячее 50 не стоит делать

учту

Не есп но уже сутки делаю, одному грустно) поделюсь ужасом ли совета спрошу. Как утюгом переводить тонер так чтобы потом не было протравленной пыли под массивными полигонами? Вроде бы весь тонер переходит на плату, бумага специальную использую желаю, а полигоны выглядят как футбольное поле после игры, все в дырках ...( царапина отдельным кейсом)

Усилитель тонера и желтую китайскую бумагу купи

А ещё можно попробовать травить горячим персульфатом, у меня с ним было аккуратнее

Усилитель тонера и желтую китайскую бумагу купи

А что за бумага, ссылку можно?

А что за бумага, ссылку можно?

На али ищи по словам pcb transfer paper

На али ищи по словам pcb transfer paper

Спасибо

Последнее время разамачивать лениво, делаю только на желтой.

А ещё можно попробовать травить горячим персульфатом, у меня с ним было аккуратнее

Его легко раздобыть?)

Обычно в радиомагазинах есть, купи на пробу самую небольшую баночку, грамм 80..150. Только травить нужно на водяной бане, греть градусов до 50..60. Если раствор холодный - травит ооочень медленно, все отпадет; если перегреть - вещество разложится и травить перестанет. При оптимальной температуре травит 8..10мин. Хоть раствор и чисто выглядит, одежду при попадении портит

Обычно в радиомагазинах есть, купи на пробу самую небольшую баночку, грамм 80..150. Только травить нужно на водяной бане, греть градусов до 50..60. Если раствор холодный - травит ооочень медленно, все отпадет; если перегреть - вещество разложится и травить перестанет. При оптимальной температуре травит 8..10мин. Хоть раствор и чисто выглядит, одежду при попадении портит

Спасибо. Попробую. Персульфат чего? Могу погуглить..

Ого, специальная бумага, дорогая довольно кстати. Всегда делал просто, вырываешь лист из хорошего глянцевого журнала, на нём печатаешь с максимальной жирнотой, потом в теплой водичке бумагу аккуратно оттираешь катышками, и травишь в теплом (40 градусов)насыщенном растворе хлорного железа, где-то 30 минут, никогда никаких проблем с полигонами не бывало. Желательно кстати чем старее лазерный принтер тем лучше.

100 рублей за 10 листов дорого?

100 рублей за 10 листов дорого?

Норма

Ого, специальная бумага, дорогая довольно кстати. Всегда делал просто, вырываешь лист из хорошего глянцевого журнала, на нём печатаешь с максимальной жирнотой, потом в теплой водичке бумагу аккуратно оттираешь катышками, и травишь в теплом (40 градусов)насыщенном растворе хлорного железа, где-то 30 минут, никогда никаких проблем с полигонами не бывало. Желательно кстати чем старее лазерный принтер тем лучше.

Раньше тоже так делал, возможно утюжу как то не корректно. Желтая бумага позволяет просто снять ее и даже повторно использовать если не порезал, но это геморрой. Зато не нужно размывать

Спасибо. Попробую. Персульфат чего? Могу погуглить..

Персульфат аммония

Раньше тоже так делал, возможно утюжу как то не корректно. Желтая бумага позволяет просто снять ее и даже повторно использовать если не порезал, но это геморрой. Зато не нужно размывать

А мне казалось что остатки бумаги на тонере, тонкий белесый слой мелованного покрытия дополнительную защиту дают, правда в таких случаях надо хорошо проверять, а то могут быть мостики между дорожками незапланированные

От желтой никогда такого не замечал

Я на жёлтой вообще не пробовал, надо попробовать, она типа с силиконовым покрытием?

Мне кажется больше всего качество даже не от бумаги зависит а от принтера, и того как утюгом перенес

По мне так обычная глянцевая она

Раньше мучался с ЛУТом, потом перешел на фоторезист - гораздо стабильнее

нет проблемы с полигонами

Все зависит от частоты использования

Сейчас вообще не делаю платы дома - Китай или резонит. Но иногда все же нужно сделать 1 плату быстро

Вижу идеальное решение - установка лазерной засветки + фоторезист (типа мини-коодинатная система с синим лазером) - не нужен хороший принтер и спец пленка

Лут наверное для случаев когда одну плату в год делаешь, и быстро надо, а так да, китайцы сейчас недорого делают

Китайцы хороши если много одинаковых

А если делать хоть по одной в неделю, но по мере созревания идеи, то не катит :-)

В свое время проверили много принтеров, разную пленку и разные способы засветки. Победители - струйник + пленка Lomond 135мкм. А засветка с помощью светодиодных УФ-лент

Раньше мучался с ЛУТом, потом перешел на фоторезист - гораздо стабильнее

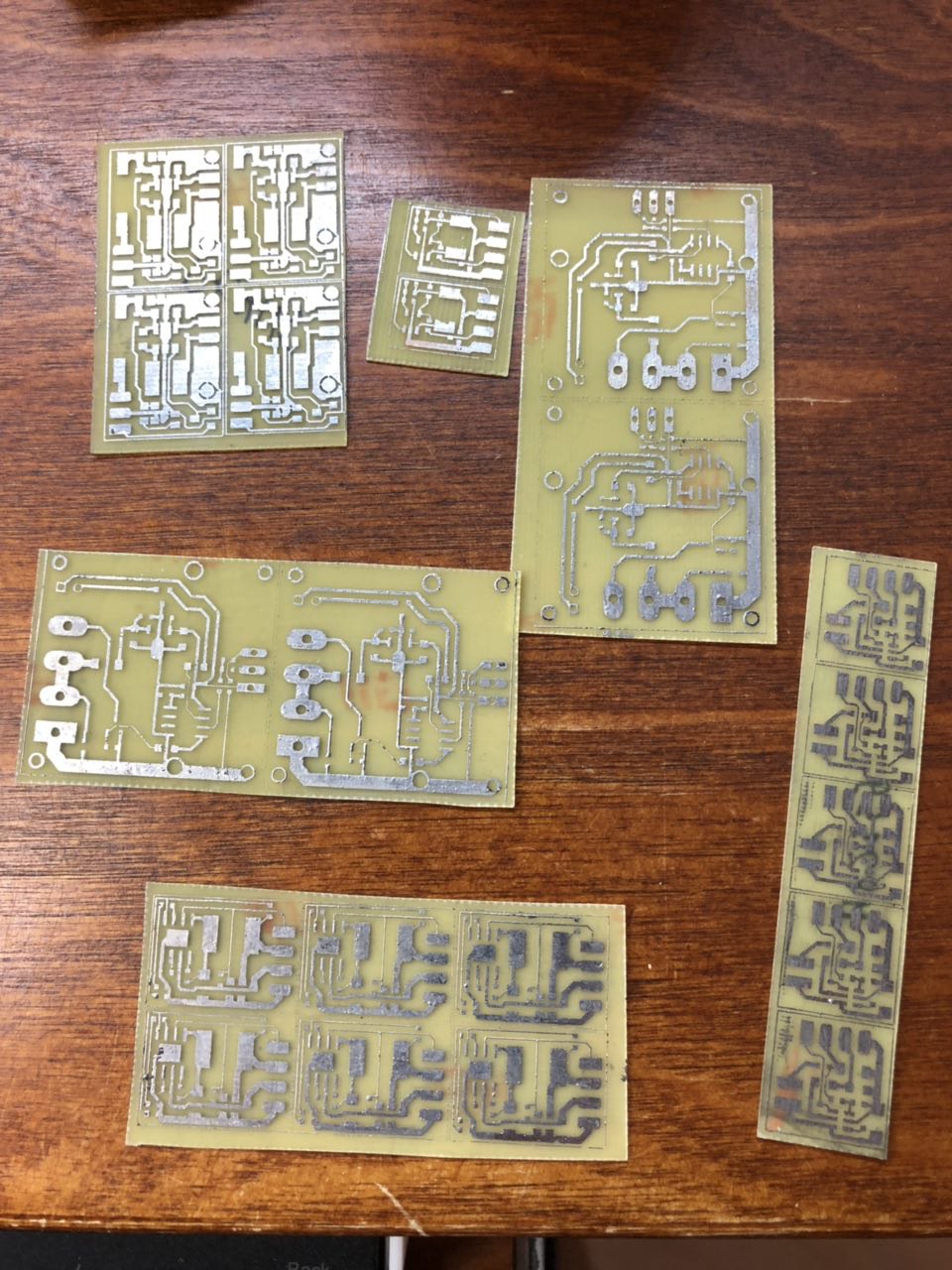

а мне лут на ура. заметно быстрее, так как меньше операций. дорожки 0.2мм легко. травлю персульфатом. бумагу использую от еженедельного пятничного приложения коммерсанта/ведомости стоит 25р в любом киоске по пятницам. там глянцевая бумага но тонка, что дает хорошую переносимость тонера и снимается под струей тепло воды мгновенно. самое простое для макетирования использовать стеклотекстолит 0.6мм и односторонний вариант плат. можно сразу десяток разных плат в редкаторе (использую иллюстратор) уложить компактно на один ресунок и сделать в один миг без сверления. тонкий стеклотекстолит не только режется обычными ножницами но еще за счет хорошего прогревания на нем намного стабльнее результат с ЛУТ.

Примерно так

Ну а то что в серию это уже заказ в китае

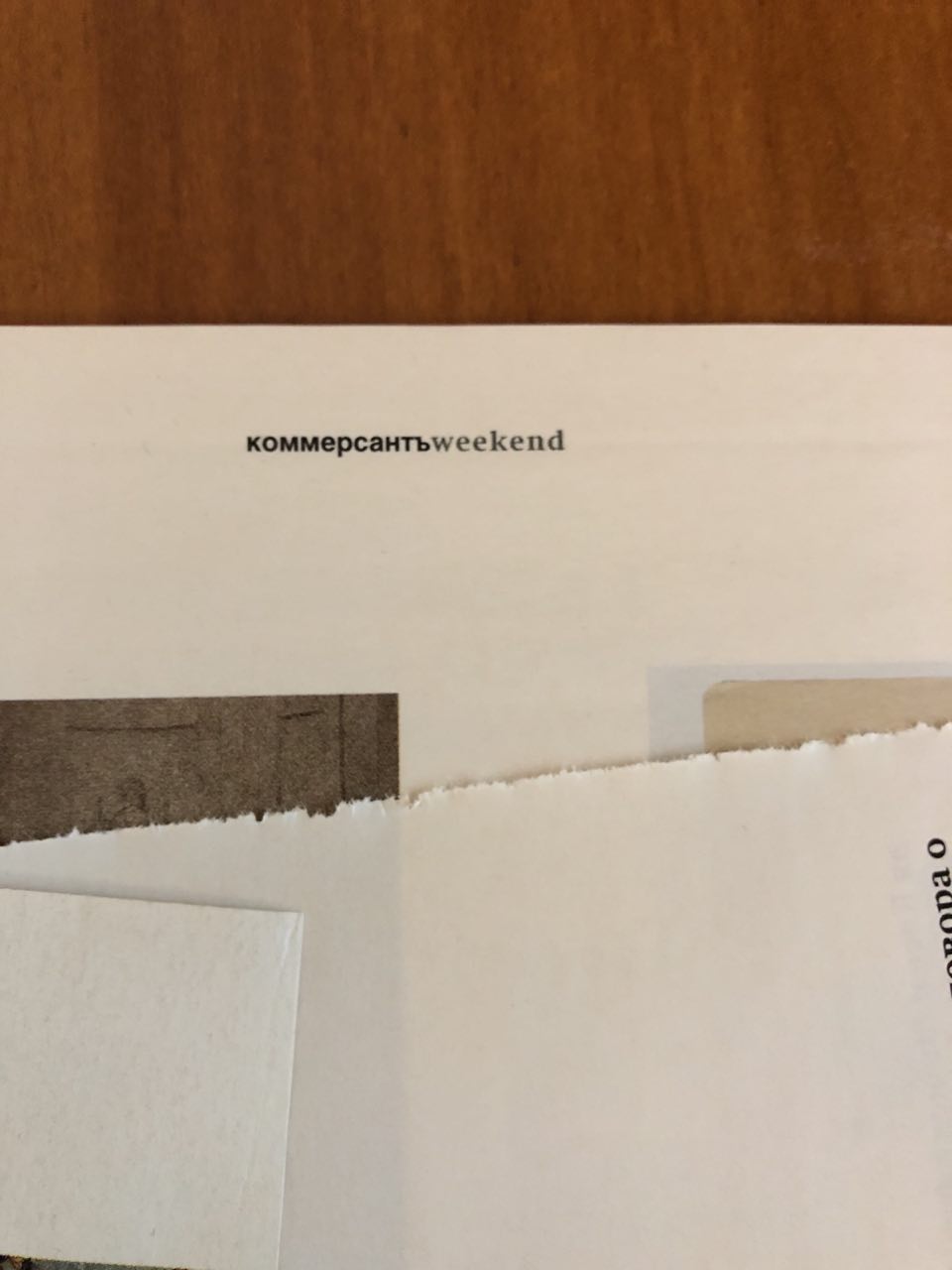

Бумага такая

Хитрый лут

При помощи фоторезиста и жолтой бумажки

прилично

0,01 делается без проблем, для дома считаю меньше и не надо

👍

Всем привет! Купил арудино-подобную плату wemos D1 (R1? на ней не написано!). Хочу помигать лампочками. Создаю массив с маппингами на пины (у wemos номера цифровых выходов отличаются от того как они распаяны на плату) int pins[] = {D0, D1, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13, D14, D15}; int min_pin = 2; // min checked 2 int max_pin = 15; int current_pin=min_pin; Полный код здесь - https://pastebin.com/NbRwtLhj Далее задаю пины min_pin-max_pin как выход и в цикле включаю выключаю каждую лампочку по очереди от min_pin до max_pin. Сразу же начинаются проблемы: - если установить min_pin=0, max_pin=15 то контроллер начинает глючить, он выплевывает в Serial нечитаемую абракадабру - если установить min_pin=2, max_pin=15 то контроллер начинает включать лампочки совсем не по порядку и даже не по одной. то включит 5 потом включит 3 и 7 одновременно в пол-яркости. Очень странно. Из-за чего так может быть?

Подозреваю, что твой массив пинов обозначает не те ноги, на которые ты рассчитывал...

Плюс на каких пинах находится серийный порт?

@VSmelov TX это GPIO1 на ESP8266, поэтому в Serial отправляются данные. Вот схема пинов самого чипа, многие из них имеют несколько назначений. https://www.14core.com/wp-content/uploads/2015/06/ATMEL-MEGA328P-AU-Pin-Out-Diagram.png

Вот здесь хорошо описано какие GPIO можно использовать а какие нет и почему https://arduino-esp8266.readthedocs.io/en/latest/reference.html#digital-io

Ребят, электроннский вопрос) кручу analog out, наша есп даёт 0...3.3 ... Что делать если нужно это смасштабировать до 0...10в ...?

транзистор 😊

12в понижать шим контроллером + мосфет, управляя скважностью шима

Кароч на основе L298n что нить мутить, понял

А есть такие ходовые драйвера одноканальные ?

И поскромнее, по меньше... Там токи будут смешные

Lm2576 можно управлять

Такие в любом понижающем dcdc

Привет всем, есть у кого пример для тех кто в каске. Как записать номер телефона в eeprom ардуино или esp

Ребят, электроннский вопрос) кручу analog out, наша есп даёт 0...3.3 ... Что делать если нужно это смасштабировать до 0...10в ...?

Ток какой? Если ток миллиамперы то хватит транзистора и резистора

Привет всем, есть у кого пример для тех кто в каске. Как записать номер телефона в eeprom ардуино или esp

На вкус массивом цифр или текстом.

Лучше тестом

Я думаю

Хочу по mqtt передавать номер и в esp разбирать его и записывать в eeprom, а дальше использовать его при общении с сим 800

Текст да подходит без преобразования и для mqtt и для sim

Хочу что бы новые номера можно было прописывать не перепрошивая

Дык легко. Можно вэб страничку на есп сделать без mqtt

Это было бы еще лучше, но примера пока не нашел

Из дома могу прислать, там элементарно

Буду очень признателен

А во сколько дома будешь примерно?

А что ждать в облаке же все
