я не уверен что эта та библа но очень похоже

это не про то, человек дал функцию отправки файлов, она в библиотеке есть но не прописанамв примерах, api, пользоваться нельзя

А можно пример использования?..Там нужно много аргументов которые непонятнототкуда брать. String sendDocumentByBinary( const String& chat_id, const String& contentType, int fileSize, MoreDataAvailable moreDataAvailableCallback, GetNextByte getNextByteCallback, GetNextBuffer getNextBufferCallback, GetNextBufferLen getNextBufferLenCallback);

Пример взять с отправки картинки. Ну и в заголовочном файле есть строчка с примером. Если не получится, минут через 30 скопирую пример.

Пример взять с отправки картинки. Ну и в заголовочном файле есть строчка с примером. Если не получится, минут через 30 скопирую пример.

с отправкой картинки в библиотеке UniversalArduinoTelegramBotMaster есть примеры только с камеры,сд карты, сервера телеграма и веб страницы

с отправкой картинки в библиотеке UniversalArduinoTelegramBotMaster есть примеры только с камеры,сд карты, сервера телеграма и веб страницы

https://github.com/witnessmenow/Universal-Arduino-Telegram-Bot/blob/master/examples/ESP32/SendPhoto/PhotoFromSD/PhotoFromSD.ino

В библиотеке AsyncTelegramBot2 да есть из флеша есп32

Это с SD карты..

там например функция millis() вообще нигде не находится

Это с SD карты..

File root = SPIFFS.open("/"); myFile = root.openNextFile();//first file in folder(root) if(String(myFile.name()).indexOf(".jpg") >= 0) { //Content type for PNG image/png String sent = bot.sendPhotoByBinary(bot.messages[i].chat_id, "image/jpeg", myFile.size(), isMoreDataAvailable, getNextByte, nullptr, nullptr); } else { String sent = bot.sendDocumentByBinary(bot.messages[i].chat_id, "document/txt", myFile.size(), isMoreDataAvailable,getNextByte, nullptr, nullptr); }

разница в отправке картинки или текстового файла.(я использовал SPIFS)

а можно просто файл ino?..у меня посыпятся вопросы пл аргументам, размеру и тд

где брать значения..

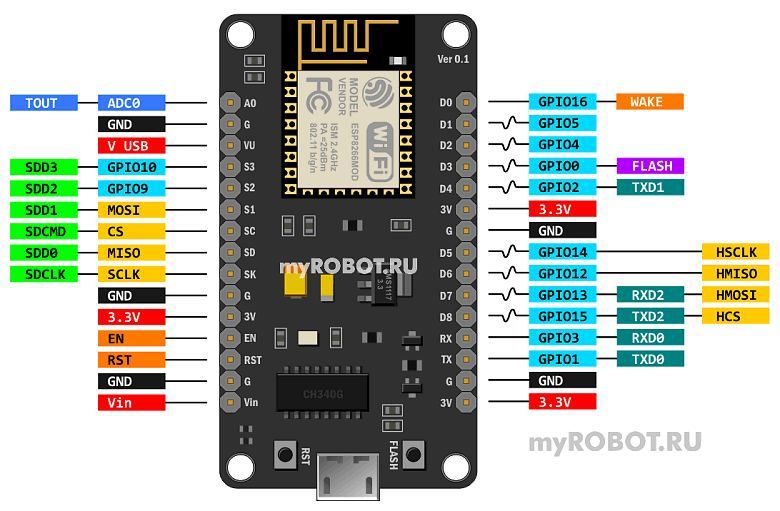

так,возвращаясь к уарту; у меня такая плата, и тут есть только txd1, а rx нету - это как понять? все же в ней три уарта?

а тчо такое tx1?

два пина UART0, два пина UART2, один пин UART1

так,возвращаясь к уарту; у меня такая плата, и тут есть только txd1, а rx нету - это как понять? все же в ней три уарта?

это неполная схема пинов думаю

видимо, от какого-=то другого графика у них осталось..

оттуда и стиражировано скорее всего

много где такое

в разном дизайне

(в двух дизайнах как минимум)

короче, вот такая ошибка uart_write_bytes(798): uart driver error

а я его инициализировать пытался. а, я его для uart1 пытался, а надо было для uart2. но я там в любом случае не сделал строчку ESP_ERROR_CHECK(uart_set_pin(2, UARTMIDI_PORT0_TXD, UARTMIDI_PORT0_RXD, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE));

а сейчас вылетело с ошибкой uart_num error

метод слепого тыка, сорри. я сначала подумал, они там называются uart0 и uart2, перечитал сообщение выше, переделал обратно на uart1 - но тогда он не инициализирован- uart driver error

блин. так и есть, забыл поменять еще в строке отправки сообщеняи. но теперь такое uart_num error на этот раз без краша - просто при попытке отправить в уарт. то есть все равно приходим к тому же?

полистал сейчас доку на 8266, огромная простыня про uart api, но примеров инициализации там нету. попробую погуглить

да, точняк, разобрался. еще в одном месте жестко задал номер не тот.

а с nrf51 не было опыта?

любопытно, что оно рапортует об успешной отправке, а логический анализатор на пине D7 ничего не видит 🙁

блин) я только про has two hardware uarts - на этом ограничился и опять посмотрел на ту картинку. весь интернет завален неправильными) фак. там же еще шелкография их есть, где подписаны ноги UART0 - и они как будто правильные

он у меня наверное каждый день такой) ура! все увиделось. теперь вторая часть марлезонского балета..

Ну и что? А если он мне не нужен

эти пины не должны быть подтянуты к 0 (или к 1, надо смотреть в таблицу) при старте.

эти пины не должны быть подтянуты к 0 (или к 1, надо смотреть в таблицу) при старте.

Вы частично правы. Но для подключения кнопки достаточно внутренней подтяжки, а так-же учитывать что на TX (и некоторых других) при загрузке что-то "вылазит".

Например в Есп01 (всего 4 пина свободных) и только на RX чисто при загрузке. Что не приводит к срабатыванию реле подключённому к этой линии. А ТХ это светодиод. А i2c работает на gpio0 и gpio2 и подтяжка решает сразу 2 вопроса, и кнопка на gpio0 как и прежде вводит в режим прошивки.

даже АЦП появится?

Я в лёгком анбеливблде.

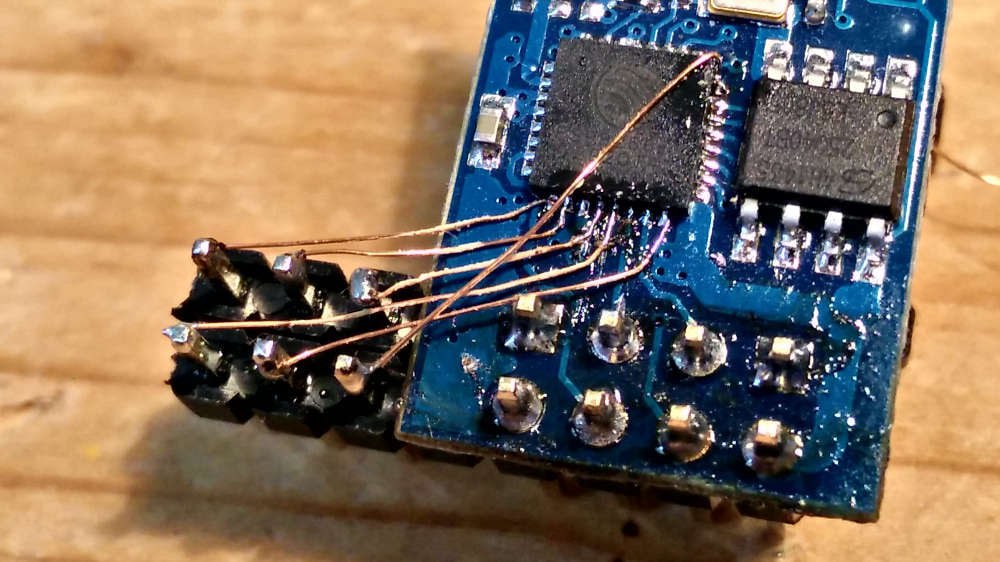

Из интернета фото.

ужос какой

ради 100 рублей такой геморой

Капитализм же.

ужос какой

а ты попробуй так

Можно все, но не у каждого руки заточены под нужную задачу

а ты попробуй так

всмысле припаяца к 328p? Легко

потому что на тот момент это был первый чип с wifi, который больше ничего не требовал. Первые прошивки были именно только для работы как стандартного модема

всмысле припаяца к 328p? Легко

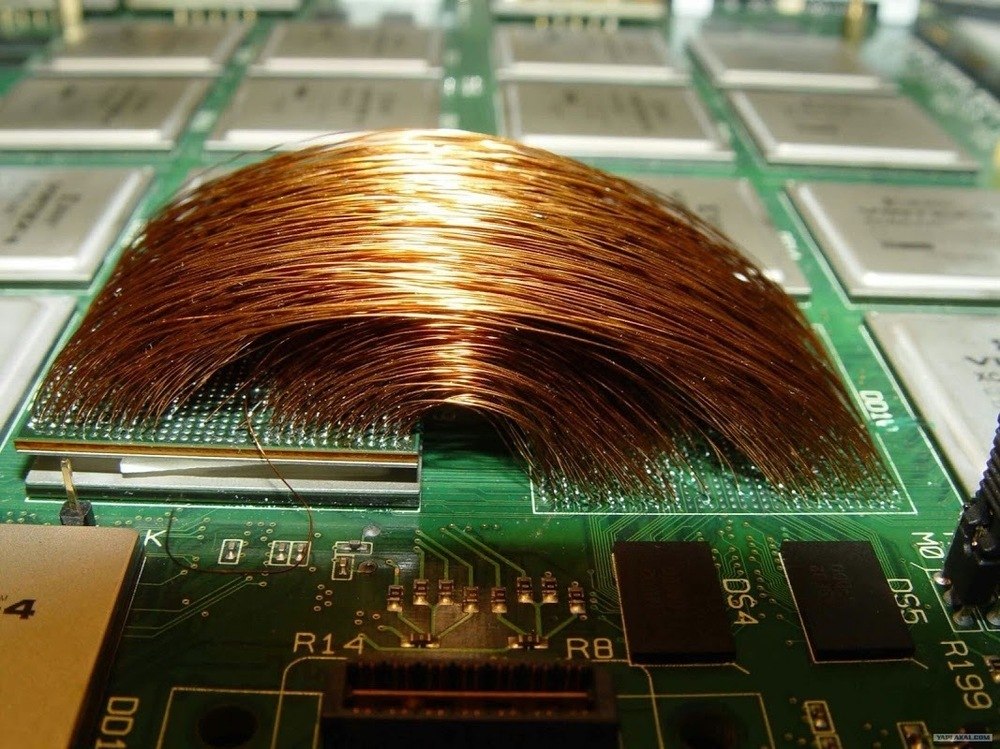

http://www.yaplakal.com/pics/pics_original/8/3/9/1904938.jpg

классика

а, 8266 ну примерно того же размера. Поебаца придеца но ничего невозможного я не вижу

Кто говорил, что делали как вафлямодуль для уно подобных

главное выглядит красиво

ужос какой

Бро а чо ужас, хотя немного есть... Но многие через это проходили... Например ситуация, есп12 не скоро по почте придет, а вжопе крутит запустить какое либо устройство. Паять умеешь, микроскоп есть, и есть понимание - то почему-бы и нет.

хз, но эта фотка в 2010 баяном была

как расказывали тогда это какой то чел с забугорных форумов заебся, и там пайка чутьли не лазером

бгааа

Я вот тоже удивляюсь, вы тут каждый день и ночь одну и туже херню обсуждаете, хотя есть и другие занятия, от которых серотонина больше выделяется.

Нормальный баян. А профи даже скажут марку провода которым это делалось! Он волшебный ... Держу про запас котушечку :)))

Нормальный баян. А профи даже скажут марку провода которым это делалось! Он волшебный ... Держу про запас котушечку :)))

так вроде анлог мгтф

Хипертрейдинг

так вроде анлог мгтф

что-то не наблюдаю аналогии... Тут всё со знаком '-' :))))

что-то не наблюдаю аналогии... Тут всё со знаком '-' :))))

Ну я все тонкие провода в изоляции зову мгтф тк других не знаю))

мгтф это изоляция из ! Тетрафторэтилена - фторопласта - тефлона

Вот почему тф

Хитро

https://ru.wikipedia.org/wiki/%D0%9C%D0%93%D0%A2%D0%A4

О. А я думал многожильный

А как тогда многожильный называется?

Помогите пожалуйста советом. Прошил esp32-cam стандартной прошивкой под камеру. Хотел чтобы её регистратор сразу увидел. А он даже по ip её не видит. Мало того: с ноутбука запускаю видеопоток на камере, и захожу одновременно с телефона на тот же ip. Видеопотока нет на телефоне - тот же интерфейс показывает но без видео. Как камеру хотя бы с регистратором подружить?

esp32 rtsp вам возможно поможет. Текста много вы написали а информации для волшебного бубна не хватает...

Коротко и по факту. +

Хотя, я больше 15фпс при 800х600 mjpeg не получил... Та и особо не старался, камера ....

Помогите пожалуйста советом. Прошил esp32-cam стандартной прошивкой под камеру. Хотел чтобы её регистратор сразу увидел. А он даже по ip её не видит. Мало того: с ноутбука запускаю видеопоток на камере, и захожу одновременно с телефона на тот же ip. Видеопотока нет на телефоне - тот же интерфейс показывает но без видео. Как камеру хотя бы с регистратором подружить?

Вам нужно смотреть не стандартные примеры, а нормальные :), к примеру: https://github.com/arkhipenko/esp32-cam-mjpeg-multiclient Я тоже для EmbUI делал с параллельным выводом, но все никак не соберусь оптимизировать, для увеличения FPS на нескольких клиентов, сейчас на каждого свой поток юникаста.

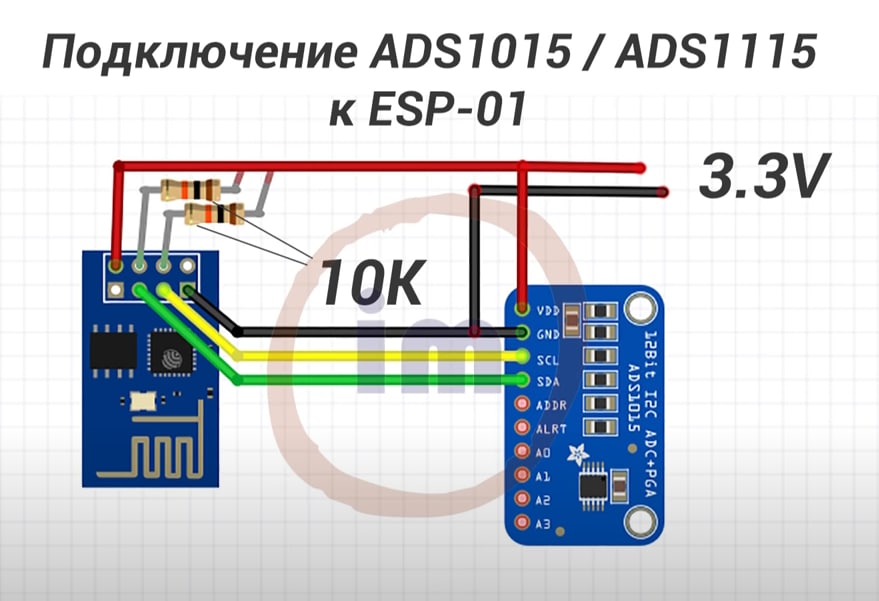

Привет подскажите пожалуйста, как по человечески подключить ACS712 к wemos d1? раньше я просто в наглую подключал АЦП к esp01 по вот такой схеме: только питал его не от 3.3 вольт а от 5 (и без резисторов) и к ADS1115 подключал датчик тока и у меня все работало отлично, сейчас сам ума не приложу как, учитывая то что esp не работает с 5 вольтами сейчас пробовал сделать точно так-же с wemos но он выдавал странную -1 вместо значения, что и заставило почитать гугл что он не работает с 5 вольтами

не хочется страдать с делителями напряжения, может быть есть датчик тока сразу на 3.3 вольта?

или как лучше сделать..

Использую токовые трансформаторы, но принцип тот же. На 3.3в esp32 Два резистора один к 0 другой к 3.3 и конденсатор к средней точке. Тем самым получаем 3,3/2 в, и подаёте это дело на acs712 Это касается переменного напряжения, так как на выходе тоже будет синусоида. Только обратите внимание на измеряемые токи, что бы в пике не выходили ниже 0 и выше напряжения питания

Использую токовые трансформаторы, но принцип тот же. На 3.3в esp32 Два резистора один к 0 другой к 3.3 и конденсатор к средней точке. Тем самым получаем 3,3/2 в, и подаёте это дело на acs712 Это касается переменного напряжения, так как на выходе тоже будет синусоида. Только обратите внимание на измеряемые токи, что бы в пике не выходили ниже 0 и выше напряжения питания

а вот у вемоса на аналоге максимум 3.2 вольта, а датчик тока максимум может дать 3.4, можно тупо поставить резистор что-бы напряжение было всегда до 3.2V?

так мне он уже по большому счету не нужен

так как у вемоса есть аналоговый вход

но прежде, были показатели более чем нормальные

когда был на esp01
