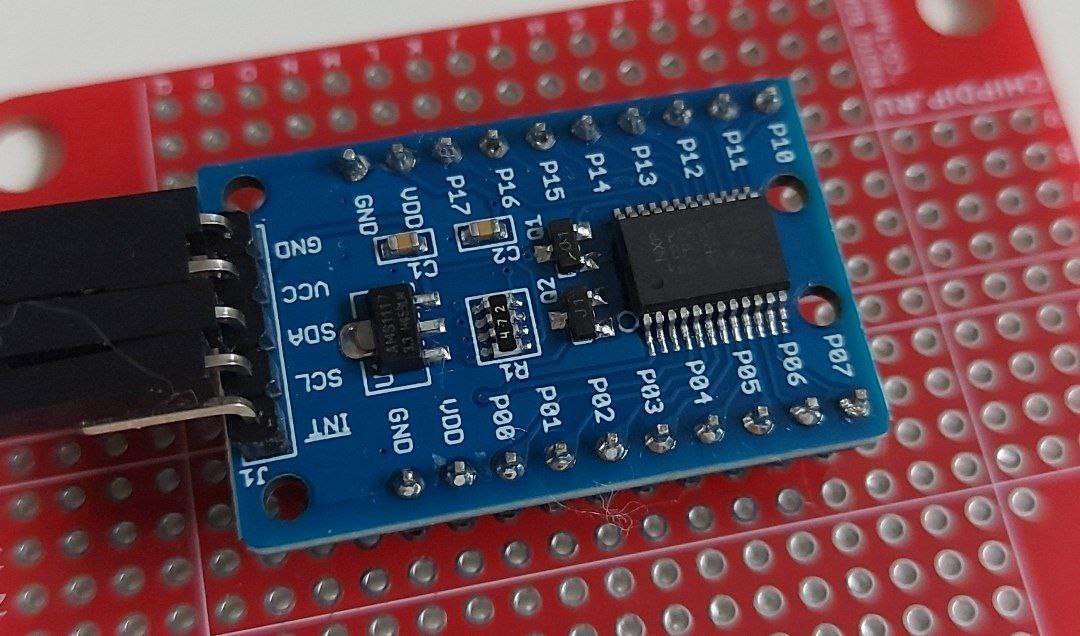

Всем привет, пытаюсь заставить работать такой расширитель io Работает на pcf8575. Не могу понять, либо он не рабочий, либо я. Шлю 1 на выход, получаю примерно 0.08В. Шлю 0 - получаю примерно 0

Адрес определил сканером i2c, всё верно.

в Hi-Z состоянии наверно выход

падажи, ето же вроде проходной екстендер

Проходной? Это как?

ну он вроде транслирует состояние входов P0-P7 на P10-P17 не?

ну он вроде транслирует состояние входов P0-P7 на P10-P17 не?

Хм, не встречал такой информации

а нет, вроде обычный, судя по командам i2c

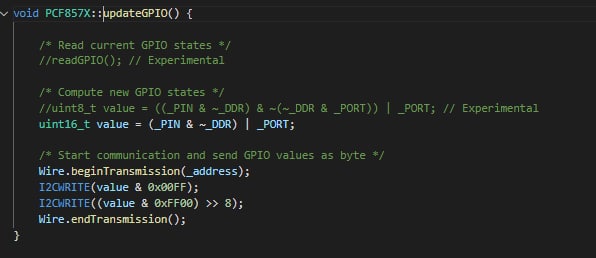

есть предположение что у тебя неверно отправляются два байта с состоянием выходов

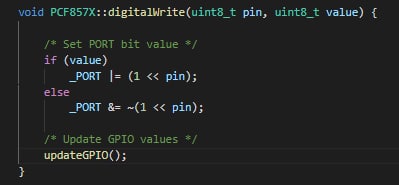

две библиотеки пробовал, https://github.com/microseti/pcf857x и https://github.com/WereCatf/PCF8574_ESP Остановился на первой

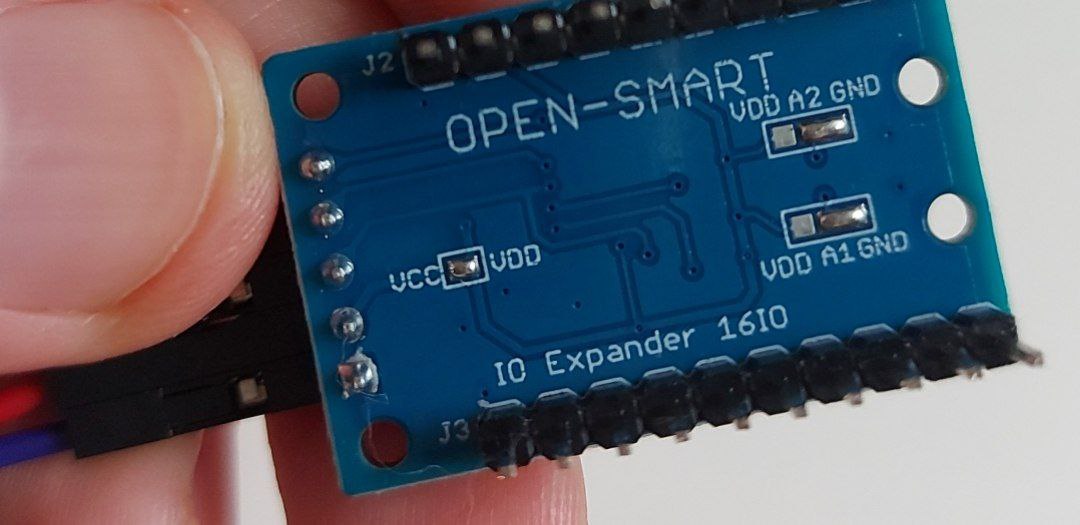

в этом модуле встроенный регулятор, было около 2.2В, потом я запаял перемычку и стало 3.3

По даташиту на выходе должно быть от 0,7*vcc до vcc, может тут нужна какая-то дополнительная обвязка? Я просто снимал напряжение с ног. Думал, может они не пропаяны, пробовал снимать с самого pcf8575, там тоже самое

всмысле с ног, ты Vcc с екстендера куда подключил ?

там есть +5 или +3.3 ?

всмысле с ног, ты Vcc с екстендера куда подключил ?

к 3.3 на esp32

на pcf8575 приходит также 3.3В

SDA/SCL не перепутал?

SDA/SCL не перепутал?

Не, он работает, я думал может адрес другой, но определил его через сканер - 0x20

это очень странно, т.к это недопустимый адрес для 8575

вот возможные адреса

Ем

Ша даже найду даташилд под рукой и скуну фотки Потому как это даже половины не покрывает

https://www.ti.com/lit/ds/symlink/pcf8575.pdf

Или не найду

всмысле? Всё он покрывает, 3 ноги адреса, 8 комбинаций

Так по памяти там есть ТРИ типа адресов Только на чтение, только на запись и на смешанный Далее там сам чип имеет две ревизии из за чего адресов уже 8*3*2

и там кстати разные адреса на чтение и запись

Так по памяти там есть ТРИ типа адресов Только на чтение, только на запись и на смешанный Далее там сам чип имеет две ревизии из за чего адресов уже 8*3*2

ты датащит открой

Как такое может быть, в описании на али написано 0x20, но это ладно, сканер показывает 0x20, и в библиотеках адрес по умолчанию я видел 0x20

Я с этими чипами работаю

Как такое может быть, в описании на али написано 0x20, но это ладно, сканер показывает 0x20, и в библиотеках адрес по умолчанию я видел 0x20

Да, там вроде как 20 первичная под чтение/запись

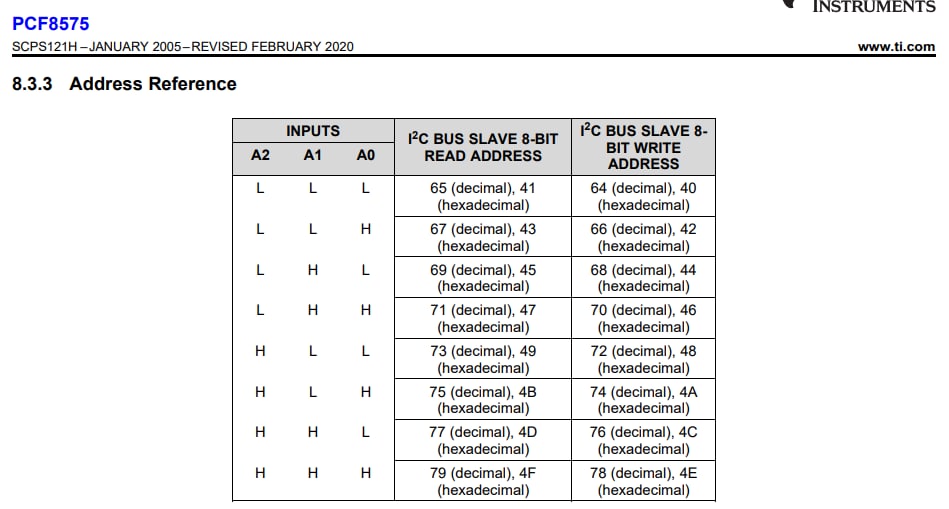

ладна, объясни мне по скриншоту, как может быть адрес 20 если он по датащиту 40...4F

ил ето датащит не для той ревизии? Написано SCPS121H –JANUARY 2005–REVISED FEBRUARY 2020

ладна, объясни мне по скриншоту, как может быть адрес 20 если он по датащиту 40...4F

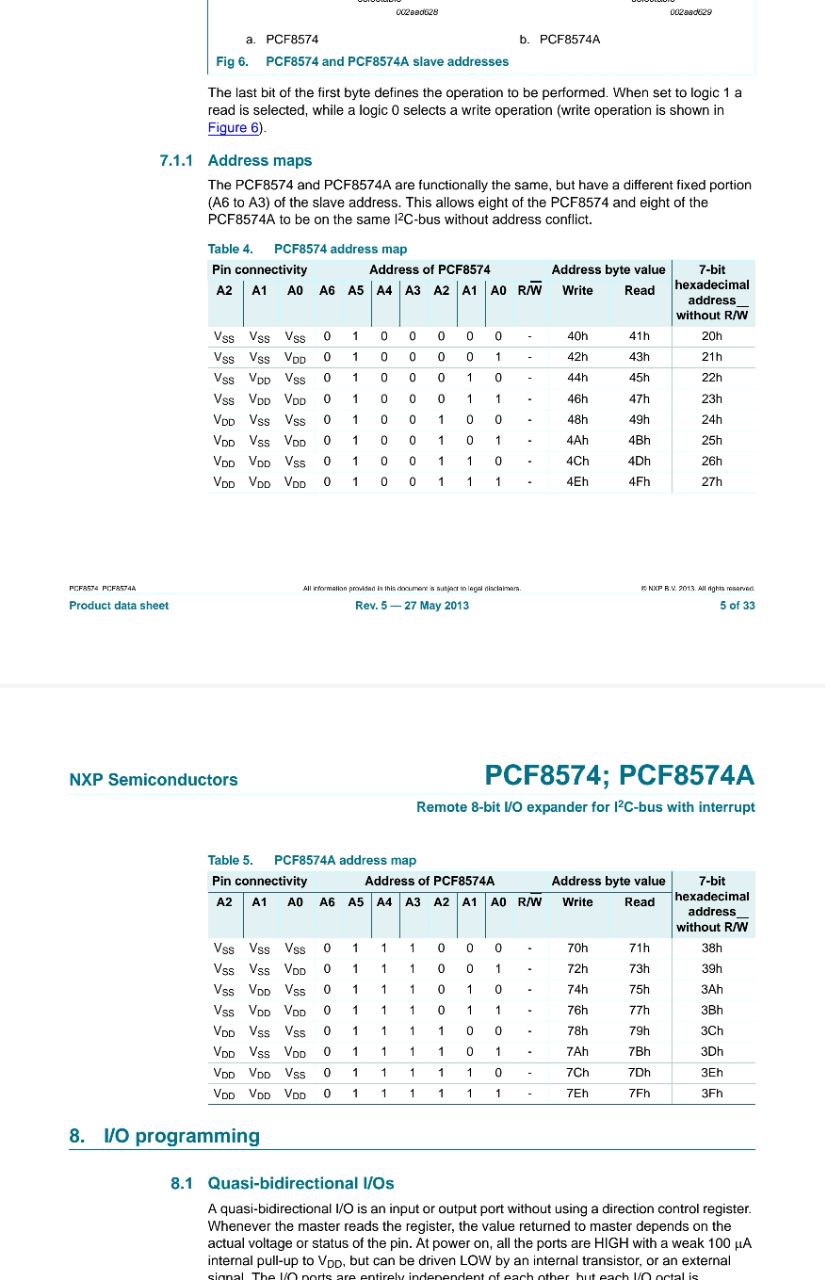

Держи

Нашел по быстрому

ето 8574

а у него 8575

они отличаются

и 8574 - 8 портовый, а 8575 - 16портовый, странно руководствоваться одним датащитом на разные микросхемы. И датащит я привёл именно от 8575

Ага

Уже увидел

Тогда странно чего у него на 0х20 работает

Хотя странный какой то чип

Читаю даташилд и что то китайской дешевой копией на что то запахло

Как будто откуда то саму идею и варинты сперли но до конца реализовать не смогли

Как будто откуда то саму идею и варинты сперли но до конца реализовать не смогли

Вероятно, я на самом чипе не могу прочесть маркировку

думаешь там стоит перепиленый 8574 с половиной неработающих ног? :)

это было бы очень смешно

ладна, объясни мне по скриншоту, как может быть адрес 20 если он по датащиту 40...4F

Потому что адрес i2c устройств 7 бит + 1 бит флаг чтение/запись. Но кто-то включает этот бит в адрес, кто-то нет.

так он даже с этим не попадает в диапазон

0х20 << 1 = 0х40

а, блядь 40h же

там разве не старший бит выставляется?

Погодите, адрес мне кажется все-таки верный, т.к. я на ногах замечаю разницу, при 1 это 0.08В, при 0 это примерно 0

Примерно 0

;)

ну, перегрели при пайке :)

кабы знал, то 2 заказал бы

слушьте, а вот теперь такой вопрос: ну пилю некий проэкт, работаю с одним файлом, остальное - не меняется. какие-нибудь шрифты, где один .h файл на 37 кб. https://github.com/adafruit/Adafruit_Learning_System_Guides/blob/main/EInk_Weather_Station/adafruit_epd_weather/Fonts/meteocons48pt7b.h - я ведь не ошибся? а таких файлов может быть несколько. и каждый раз их надо прошивать, а это тратится время и ресурсы флеша (кстати, насколько он там большой, в смысле ресурс?) ну так вот, ведь такие редко обновляемые файлы можно назвать "ресурсами проэкта" и складывать их в отдельной области - положить и не трогать, а обновлять только main.c? или это слишком сложно и так не делают?

слушьте, а вот теперь такой вопрос: ну пилю некий проэкт, работаю с одним файлом, остальное - не меняется. какие-нибудь шрифты, где один .h файл на 37 кб. https://github.com/adafruit/Adafruit_Learning_System_Guides/blob/main/EInk_Weather_Station/adafruit_epd_weather/Fonts/meteocons48pt7b.h - я ведь не ошибся? а таких файлов может быть несколько. и каждый раз их надо прошивать, а это тратится время и ресурсы флеша (кстати, насколько он там большой, в смысле ресурс?) ну так вот, ведь такие редко обновляемые файлы можно назвать "ресурсами проэкта" и складывать их в отдельной области - положить и не трогать, а обновлять только main.c? или это слишком сложно и так не делают?

через ардуину это не реализовать. через idf - сложно. Ресурс - 100к, тебе и половину не истратить.

Погодите, адрес мне кажется все-таки верный, т.к. я на ногах замечаю разницу, при 1 это 0.08В, при 0 это примерно 0

а смотрел только один пин? пройтись бы по всем, когда на предполагаемом 0.08

через ардуину это не реализовать. через idf - сложно. Ресурс - 100к, тебе и половину не истратить.

idf. прям вот конкретно сложно? разделы там обычно для ota используют? или для чего их вообще выдумали?

да, я расслабился, т.к. давно брак не получал. Для верности ещё раз спрошу, если отправляю на ногу 7 значение 1, то между землёй и ногой 7 должно быть ~3.3в, верно?

idf. прям вот конкретно сложно? разделы там обычно для ota используют? или для чего их вообще выдумали?

idf это удобно и понятно. ардуино - непонятная херня. Можно настроить разделы и сделать файловую систему в верхнем месте.

idf это удобно и понятно. ардуино - непонятная херня. Можно настроить разделы и сделать файловую систему в верхнем месте.

а где про это лучше почитать поподробнее? каокй-то бы тюториал с пояснениями.. верхнее место? файловую систему для самой ртос?

да, я расслабился, т.к. давно брак не получал. Для верности ещё раз спрошу, если отправляю на ногу 7 значение 1, то между землёй и ногой 7 должно быть ~3.3в, верно?

там про питание - так и не понятно, у него на ногах питания чипа есть столько, сколько нужно для работы по даташиту?

а где про это лучше почитать поподробнее? каокй-то бы тюториал с пояснениями.. верхнее место? файловую систему для самой ртос?

https://docs.espressif.com/projects/esp-idf/en/latest/esp32/get-started/index.html тут все написано

там про питание - так и не понятно, у него на ногах питания чипа есть столько, сколько нужно для работы по даташиту?

да, по даташиту минимум 2.5, на деле там 3.3

Добрый день. Подскажите, пожалуйста. Пытаюсь завести DHCP сервер для WiFiAP на ESP8266 работаю через arduino ide, пытаюсь поднять DHCP сервер вот так: struct ip_info info; wifi_set_opmode(STATIONAP_MODE); //Set softAP + station mode wifi_softap_dhcps_stop(); IP4_ADDR(&info.ip, 10, 0, 0, 1); IP4_ADDR(&info.gw, 10, 0, 0, 1); IP4_ADDR(&info.netmask, 255, 255, 255, 0); wifi_set_ip_info(SOFTAP_IF, &info); struct dhcps_lease dhcp_lease; IP4_ADDR(&dhcp_lease.start_ip, 10, 0, 0, 100); IP4_ADDR(&dhcp_lease.end_ip, 10, 0, 0, 100); wifi_softap_set_dhcps_lease(&dhcp_lease); wifi_softap_dhcps_start(); на библиотеках для esp8266 до версии 3.X.X вылетает ошибка: undefined reference to `wifi_softap_set_dhcps_lease' может кто-то сталкивался? как назначить клиентам диапазон IP-адресов ? Благодарю

а где про это лучше почитать поподробнее? каокй-то бы тюториал с пояснениями.. верхнее место? файловую систему для самой ртос?

1. Шрифты для встроенных экранах на устройствах ну очень редко обновляемая вещь. Поэтому обычно не заморачиваются и используют всякие конверторы шрифтов в код. 2. Если все такие заморачиваются и делают подгружаемые шрифты, то тут уж кто-во что горазд. Но чаще это какое-то файловое хранилище (FATFS, SPIFFS и т.п.) на доступном устройстве.

так я про то и говорю, что чтобы в процессе отладки не гонять понапрасну тонны кода, было бы удобнее запихнуть их один раз в контроллер, и обновлять только основной код. просто тут в порядке эксперимента собирал какое-то простейшее - оно реально очень быстро залилось

Зараза.. почему sizeof(time_t) 4 в esp32 и 8 в esp8266?

посмотрите как задефайнен time_t там и там

в esp32 #define _TIME_T_ long /* time() */
