Ну по нормальному в доме должно кроме автоматов и УЗО должен быть "барьер напряжения"

Посмотрите 23LCV1024, 23LC1024

У первой, кстати, есть батарейное питание. Можно использовать как быстрый флеш.

У первой, кстати, есть батарейное питание. Можно использовать как быстрый флеш.

надо пробовать..

я тут забегами т может это уже обсуждали, но есть озу от микрочипа с распиновкой и архитектурой точно как флеш у есп32, если скетч залить в неё то после обесточивания он исчезнет

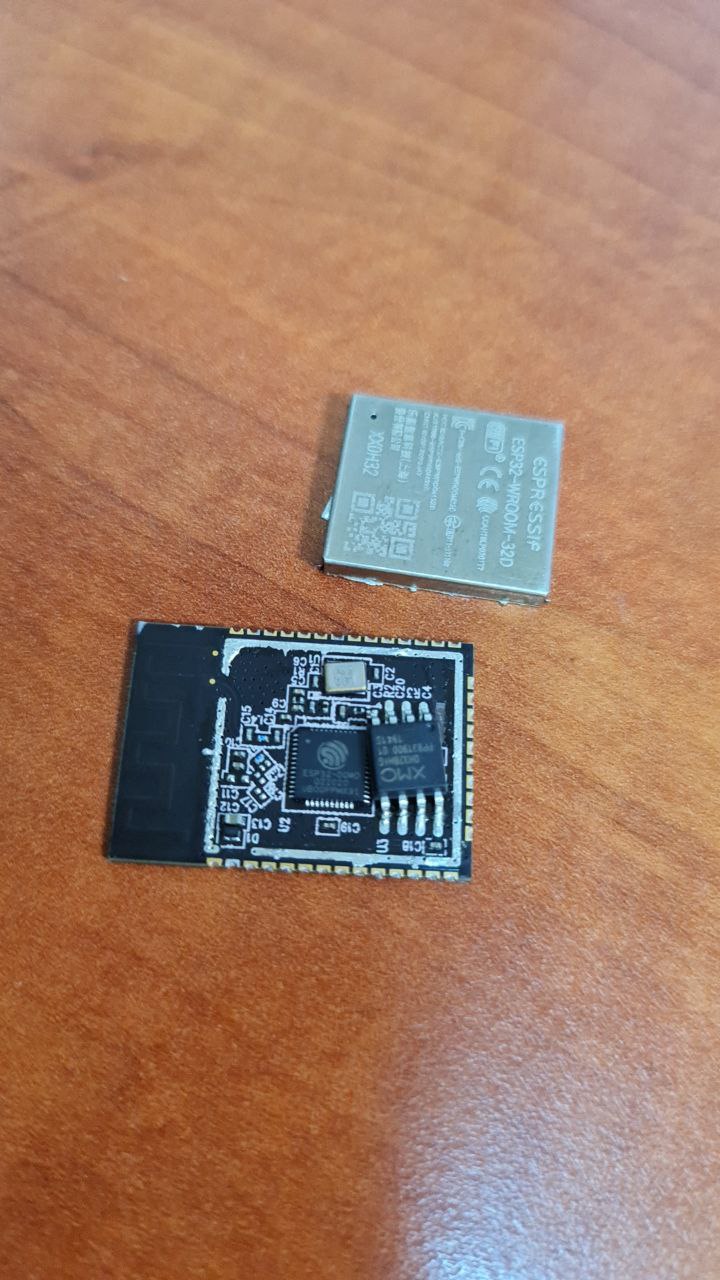

а вот "флеш у есп32" разве выполнен в виде отдельной платы, и с ней можно поиграться по SPI?

а вот "флеш у есп32" разве выполнен в виде отдельной платы, и с ней можно поиграться по SPI?

он на плате под экраном

Включилась, да как начала трещать и моргать, я даже испугался.

то есть когда говорят "перепаять модуль памяти", вот эта микруха перепаивается, и памяти становится больше (меньше).

Включилась, да как начала трещать и моргать, я даже испугался.

потратил ресурс реле.

то есть когда говорят "перепаять модуль памяти", вот эта микруха перепаивается, и памяти становится больше (меньше).

видимо да, я не перепаивал

то есть когда говорят "перепаять модуль памяти", вот эта микруха перепаивается, и памяти становится больше (меньше).

Да, если у тебя есть фен и микроскоп и руки не трясутся 🤣

у меня есть строительный фен

Да, если у тебя есть фен и микроскоп и руки не трясутся 🤣

все три пункта отсутствуют. ) паяльником без лупы нереально перепаять? она не выглядит мелкой.

у него два положения - 250 и 500 градусов

всмысле "горячо" и "адово"

А положительный результат нужен? Если не особо, то можно паяльником, можно строй феном, можно плазменным резаком.

йеееее

восьминожки и обыным паяльником легко снимаются

Строительный фен это смешно )))

материнки и видеокарты на компоненты разбирать удобнее чем специльным

а мелоч расслоение тесталита получит от теплового удара

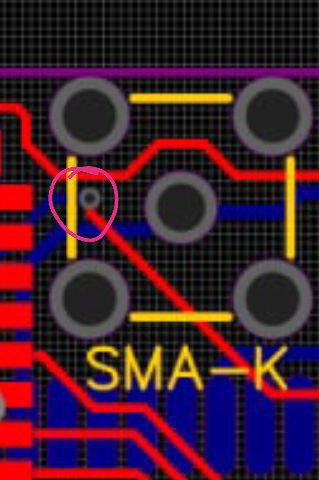

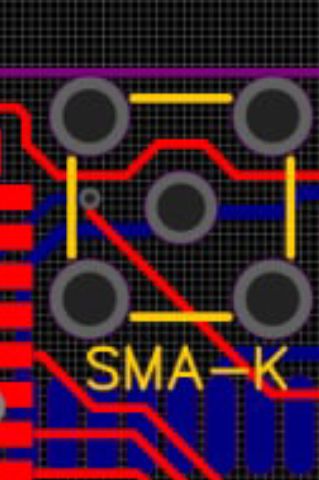

Добрый всем! Можно проводить дорожки между фидером и экраном разъема sma? Разъем для аетенны gps. Дорожка gpio на 3v3 не шим

Если частота низкая можно , не рекомендуется .

Gps это 1.2-1,5 ghz. На gpio не знаю

Gps это 1.2-1,5 ghz. На gpio не знаю

Низкая думаю до 433mhz .

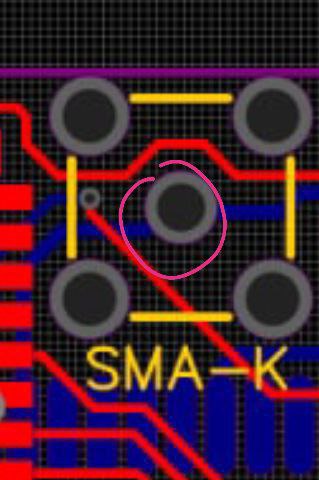

Добрый всем! Можно проводить дорожки между фидером и экраном разъема sma? Разъем для аетенны gps. Дорожка gpio на 3v3 не шим

зависит от того какой разьем

если земля полностью сталь корпус то можно

а если корпус пластик и только ноги проводят то не стоит

как по мне вы УЖЕ слишком близко его к esp лепите

нежелательно так

даже если там антенка будет внешняя

Это не esp, это рядом слот sd

а ок

лучше на изнанке или внутренних слоях ведите дорожку что бы не думать дишний раз

если хотите прям под антенной надо считать

причем и отступы и ширину дорожки

вот это точно нет

и антенна не может быть на отрезке она конечная точка дорожки

Это не esp, это рядом слот sd

в чем вообще разводите?

В easyeda

А тогда сочуствую

Просто для частотки в идеале не должно быть острых углов

Представьте что електричество вода

И чем больше острых углов то тем выше помех

Ша

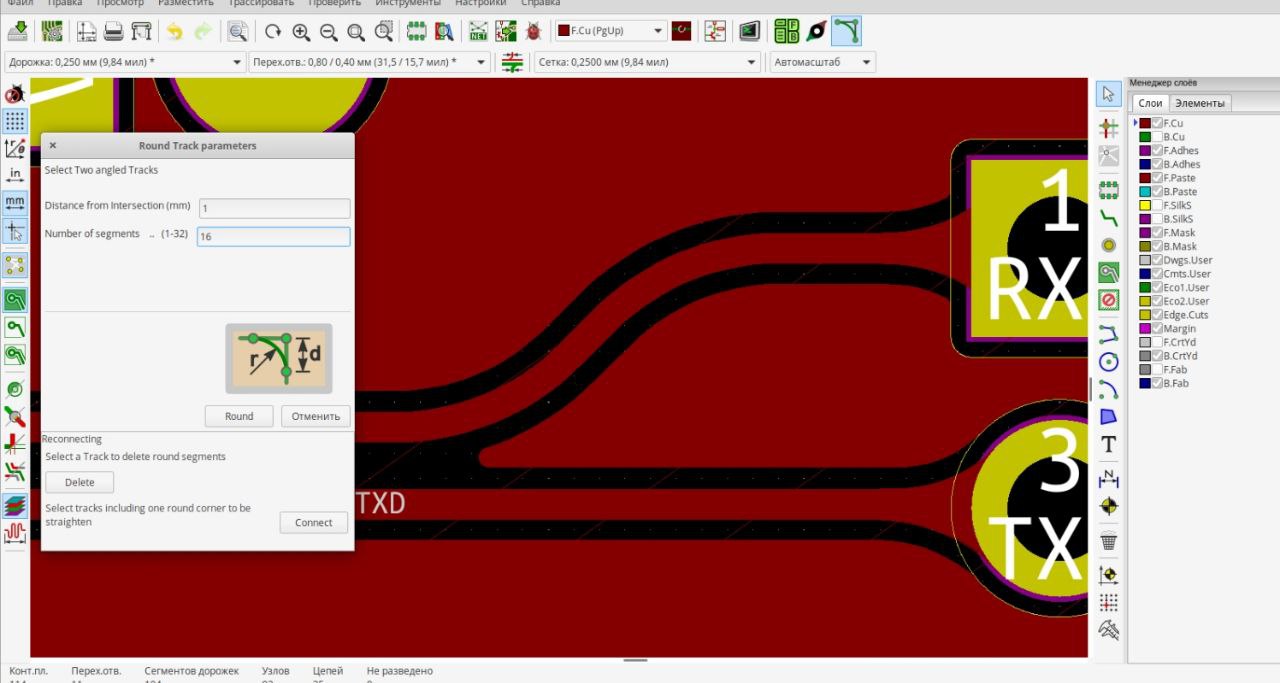

https://blog.radiotech.kz/programmy/rf-tools-plaginy-dlya-kicad-5/

Для кикада плагин к примеру

Я имел в виду именно подобный тип соединения

За игл не скажу, но все крупные трассировщики это умеют

На нижнем слое потом поправлю на скругленную, пока все грубо, развести бы

Оке

Если изиайдее то там есть авторастановщик и автотрассировщик

По крайней мере был в веб версии

Кривой и печальный но был

Кажется спринт лайоут - многопрофильная прога, в которой нехило так всё разводится

"многопрофильная" - если правильно обозвал🤓

Кажется спринт лайоут - многопрофильная прога, в которой нехило так всё разводится

Спринт да огонь, на нем и начинал. Как и многие думаю🙈 Плату неделями мог разводить. Минусы: -нет предварительной схемы, если что то поменять это ад. -Нет автотрасировки. -Нельзя вытащить файл с координатами элементов для установщик. Старый добрый sprint) Но там чего то не припомню таких вариантов разводок плавных. Под 45 делает

Спринт да огонь, на нем и начинал. Как и многие думаю🙈 Плату неделями мог разводить. Минусы: -нет предварительной схемы, если что то поменять это ад. -Нет автотрасировки. -Нельзя вытащить файл с координатами элементов для установщик. Старый добрый sprint) Но там чего то не припомню таких вариантов разводок плавных. Под 45 делает

Ща кину образец с него

Блин .. Вот найди теперь😂 В общем мне мой Учитель намутил схему, всё по красоте получилось... Может на мой взгляд - превосходно, а профессионалы найдут - где спринт коряв (может на последних версиях пофиксил+прокачали его...)

Но я был в восторге и от схемы, и от платы (ЛУТом - чётко вышло со 2го раза🤓)

Это старый - был Добрый😁 В новых версиях - охх злой😂 Учитель (кажись в нём) и гербер файлы мутил 🤗

Altium Designer ;)

Утро доброе. МОжете подсказать, каким лучше редактором пользоваться для проектирования плат.

с импортом для китайцев.

EasyEDA

спасибо

Утро доброе. МОжете подсказать, каким лучше редактором пользоваться для проектирования плат.

Каким умеете, выводить в гербер могут все

Перепаивал :-))

Привет, простите за мои русски чат и помогите мне как сделать статик IP адрес на esp8266 модуле пожалуйста

in you router set static IP if this posible

https://docs.espressif.com/projects/esp-idf/en/v4.3.2/esp32/get-started/index.html

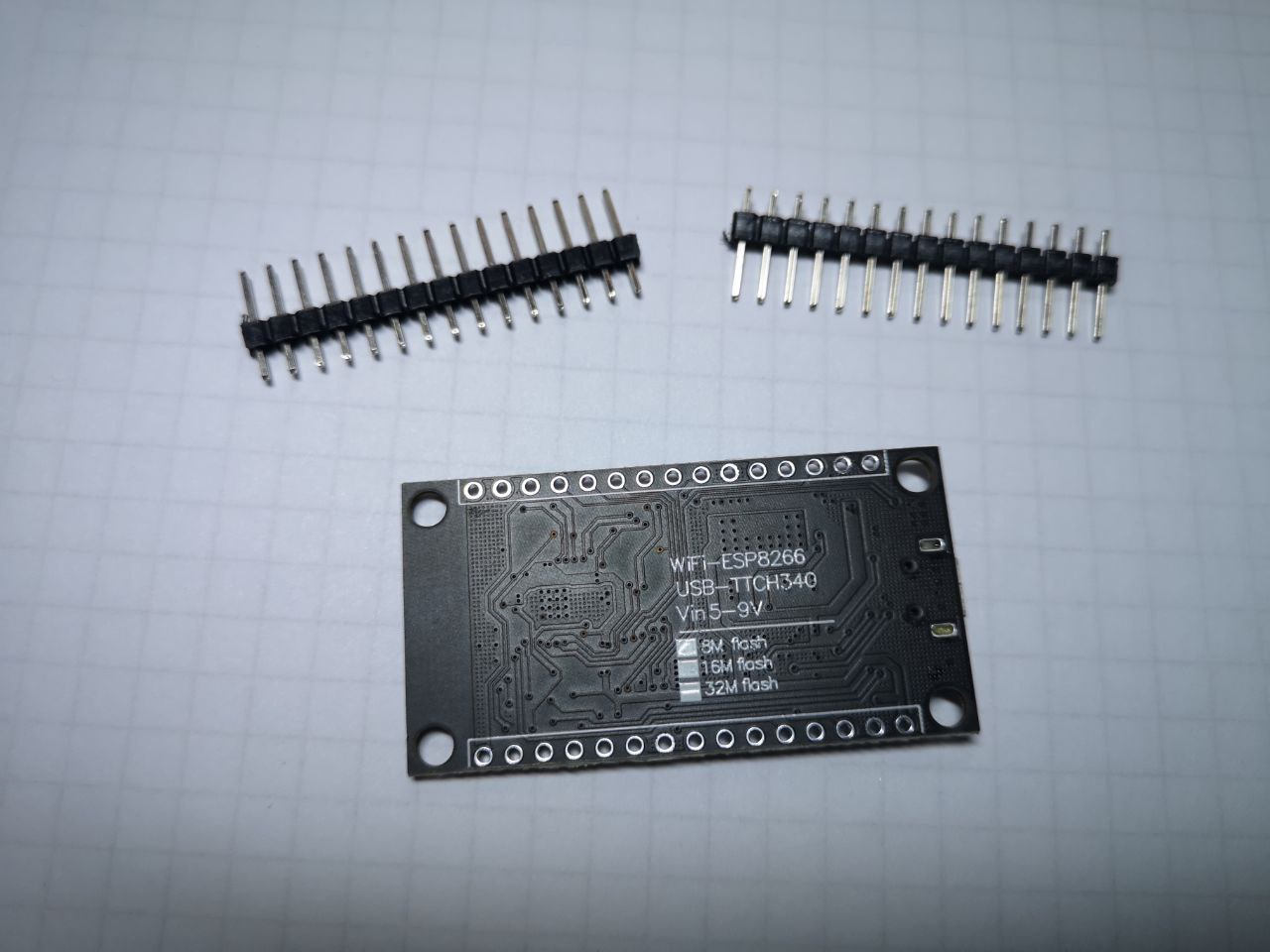

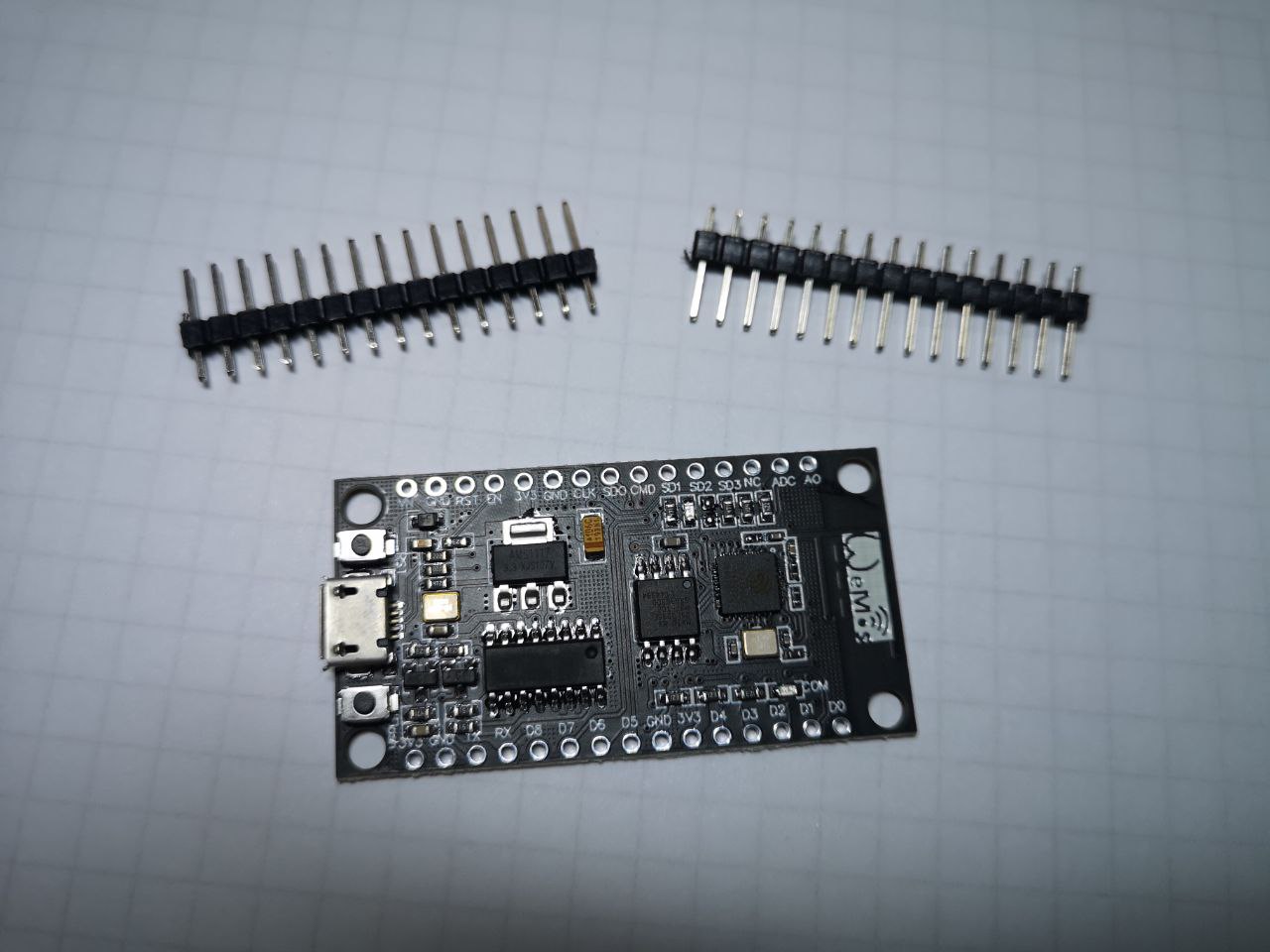

Есть несколько плат wemos NodeMCU v3 ch340. Хочу продать. Если в этом канале не принято, то направьте в нужный. Цена 200 р. Находятся в Москве.

Еще фото

народ, подскажите, изучаю функции безопасности включил Secure boot v2 и flash encryption, прошил бутлоадер, загоняю idf.py build - камень сваливается в bootloop с сообщением "rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:2 load:0x3fff0030,len:12704 load:0x40078000,len:21236 ho 0 tail 12 room 4 load:0xffffffff,len:-1 ets Jul 29 2019 12:21:46" Что я сделал не так?

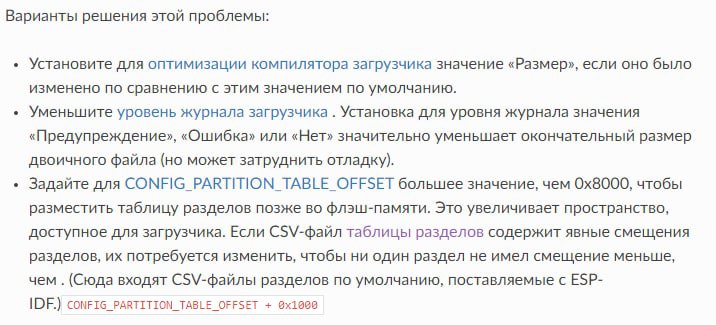

по документации пишут что предупреждение вывалится если размер загрузчика не хватает... насколько увеличить и как это делается? через кастом partition table?

по документации пишут что предупреждение вывалится если размер загрузчика не хватает... насколько увеличить и как это делается? через кастом partition table?

Можете увеличить на все наличную память :) Размер регулируется началом таблицы разделов https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-guides/bootloader.html

не понимаю. secure boot вроде получилось запустить, а с flash encryption проблемы. мои действия - в menuconfig разрешить secure boot и flash encryption в developer mode. idf.py clean, idf.py build. прошиваю сначала бутлоадер отдельной длинной командой, потом idf.py flash monitor, чтобы залить само приложение. если я правильно понимаю, в этот момент я заливаю незашифрованную подписанную прошивку, которую бутлоадер должен верифицировать и сам зашифровать, так? в итоге получаю rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:2, clock div:2 secure boot v2 enabled No signature block magic byte found at signature sector (found 0xaa not 0xe7). Image not V2 signed? secure boot verification failed

espefuse.py summary выдает Security fuses: FLASH_CRYPT_CNT (BLOCK0): Flash encryption mode counter = 0 R/W (0b0000000) UART_DOWNLOAD_DIS (BLOCK0): Disable UART download mode (ESP32 rev3 only) = False R/W (0b0) FLASH_CRYPT_CONFIG (BLOCK0): Flash encryption config (key tweak bits) = 0 R/W (0x0) т.е. ниче и не пыталось шифроваться. если я правильно прочел документацию, то я и не должен вручную прожигать эти фьюзы

Всем привет, кто-то пробовал самостоятельно разбирать vga интерфейс на esp32 ? Если так, сбросьте плз исходник. ( ищу код, который может вывести просто одну точку с некоторыми кординатами на экран ...)
