А те что снизу контакты вообще не сходятся с 2.54 сеткой 🤷

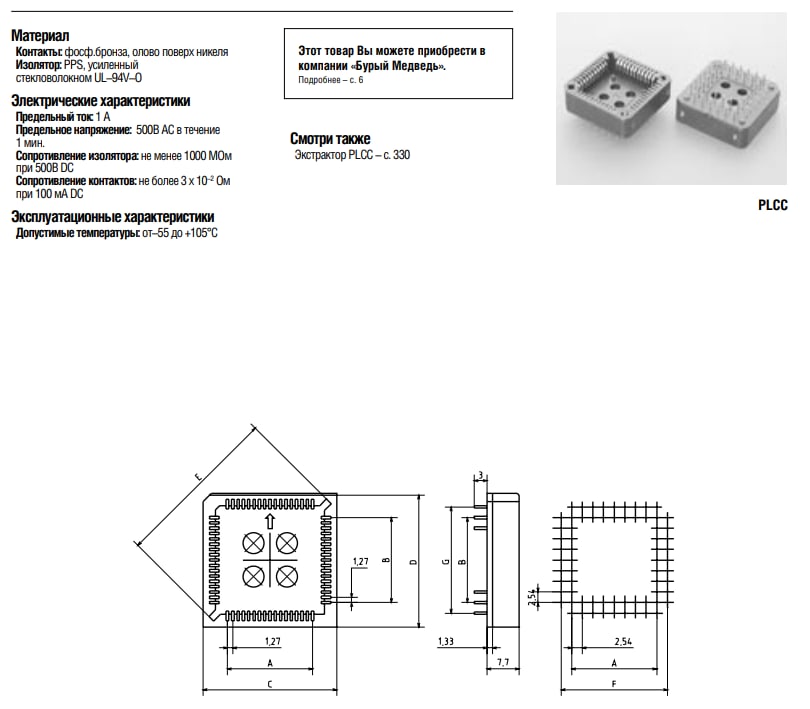

Короче нуен переходник с 2.54 на 1.27 при это plug&palay =)

https://aliexpress.ru/item/32593432243.html?sku_id=58996942524&spm=a2g2w.productlist.0.0.4a21cbd7dG3ia2

Вот из такой можно сделать что-то типа адаптера, хз правда на сколько это вообще будет отказоустойсиво =)))

Привет. Никто не в курсе акция у allpcb ещё действует? Зашёл на сайт пишет что действует скидка на бесплатную доставку. Зарегался, оставил стандартные настройки добавив размер платы(50*50мм) и колличество (5шт). Но дальше выдает что изготовление 5$ и доставка 9$. Кто в курсе почему так?

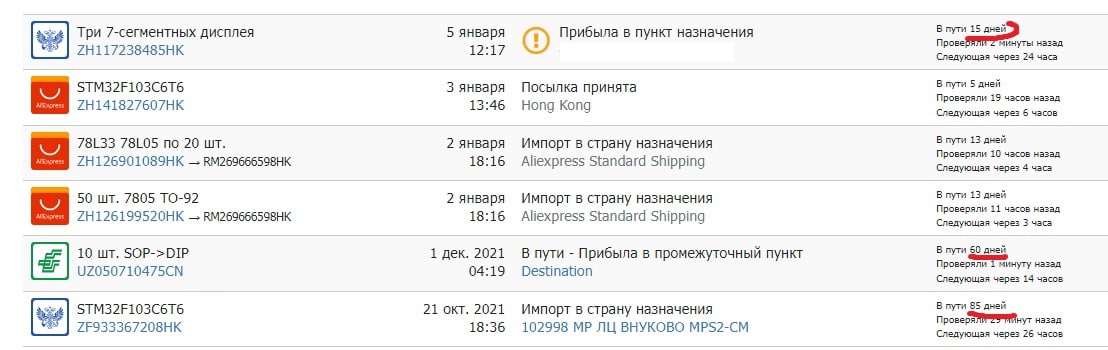

Долго, говорите.

По России то быстро. Они посылку через всю Европу пустили. В каждой стране по неделю, полторы держались.

Я искал какие-то готоые решения, с одной стороны пины, с другой гнездо. Стрить самому это желания нет =))

Pogo pins гугли в эту сторону Какой угодно длинны и формы Лично у нас в работе делаются сервисные точки-пины на плате и заказывается отдельная сервисная плата на которую впаиваем подпружименные контакты Банальные напрявляющие иьприжим платы дает полный контакт всем пинам

Pogo pins гугли в эту сторону Какой угодно длинны и формы Лично у нас в работе делаются сервисные точки-пины на плате и заказывается отдельная сервисная плата на которую впаиваем подпружименные контакты Банальные напрявляющие иьприжим платы дает полный контакт всем пинам

спс

Если тебе формата дом-колхоз то бери длинные пины и распечатай на принтере посадочное место под них

Если нет принтера 3д-печать можно заказать

Вариант, ток принтера нет, но знаю у кого есть =)

если на объект то ОТА однозначно. иначе не наездишься и не важно какой длинный погопины :)

Видимо буду переходить на ОТА

даже если закладывать ОТА, все равно нужно реализовывать прошивку в плате. Особенно, если планируется какое-то количество приборов

а тут есть варианты, например монтировать уже прошитый флаш

да, нептун base, пока руки не дошли до него.

Добрый вечер. вы не занимались добавлением ума в свой нептун?

Добрый вечер. вы не занимались добавлением ума в свой нептун?

Пока руки не дошли. По сути, там все есть. Залило - отрубил. Врубать до заглядывания во все дырки - не правильно. Отрубать удаленно - да зачем, само отрубит. Единственное - можно упс добавить. На этом все. Такие системы должны быть простые. Ошибка может стоить очень дорого.

Пока руки не дошли. По сути, там все есть. Залило - отрубил. Врубать до заглядывания во все дырки - не правильно. Отрубать удаленно - да зачем, само отрубит. Единственное - можно упс добавить. На этом все. Такие системы должны быть простые. Ошибка может стоить очень дорого.

согласен. я тут решил еще раз вернуться к этому вопросу и попробовать сделать удаленное перекрытие кранов через нептун, например, когда уехал в отпуск и забыл их перекрыть

согласен. я тут решил еще раз вернуться к этому вопросу и попробовать сделать удаленное перекрытие кранов через нептун, например, когда уехал в отпуск и забыл их перекрыть

А зачем их перекрывать, если Нептун стоит? Работает - не лезь.

Переживаешь - поставь упс

Всем привет, никто случайно не находил или мб вообще видел в природе подобное? Типа гнезда под есп, чтобы модуль можно было поставить и в случае необходимости, заменить/перепрошить. Что-то типа вот такой штуки, но чисто само гнездо. https://a.aliexpress.com/_AUY4Je

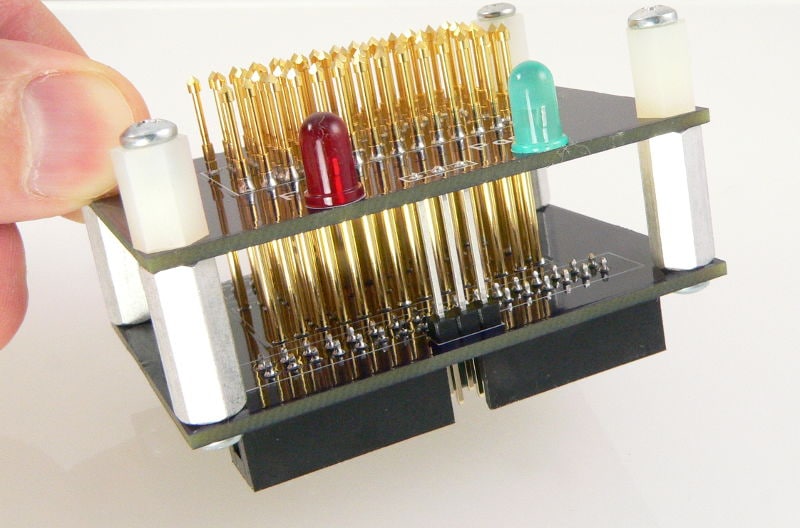

на производстве используют такие системы. Делается несущая плита в которой расставляются контакты по нужным координатам. Контакт состоит из стаканчика (гильзы) который подключается в цепь и самого подпружиненного контакта. Есть контакты для размещения с шагом 100мил, 75 мил, 50 мил (1,27мм). Сами подпружиненные контакты сменные. Есть разные контакты, с разной формой головки, всякие звездочки, коронки, иголки круглые, иголки трехгранные и прочие. Есть контакты с разной силой пружины, скажем от 50 грамм на контакт до 300 грамм на контакт. Есть контакты разные по количеству нажатий, от ста тысяч до миллионов. После этого контакт вытаскиваешь и новый ставишь. Есть разные производители , более менее совместимые и взаимозаменяемые. Один из первых производителей и видимо разработчиков таких контактов американская компания INGUN По первой ссылке гильзы для установки с шагом 1,27 мм (50 мил). Под них сверлятся отверстия 1мм, под установку гильзы https://aliexpress.ru/item/4000415953482.html

тут сами подпружиненные иголки https://aliexpress.ru/item/32790083899.html

Выглядит, интересно и сложно, но попробую изучить) Спасибо

нажимать их нужно строго перпендикулярно иголке, иначе ломаются

нажимать их нужно строго перпендикулярно иголке, иначе ломаются

Для этого и нужны направляюшие И вообще под такую хрень делают прижмм рычагом что бы не зависеть от человеческого фактора Простейшая механика и все держит

Для этого и нужны направляюшие И вообще под такую хрень делают прижмм рычагом что бы не зависеть от человеческого фактора Простейшая механика и все держит

ну да, там и усилия получаются большие. Если нужно 50 контактов и каждый контакт по 100 грамм (1 N) то в сумме 5 килограмм, руками такое не прожмешь хотя бы сто раз

Всем привет, никто случайно не находил или мб вообще видел в природе подобное? Типа гнезда под есп, чтобы модуль можно было поставить и в случае необходимости, заменить/перепрошить. Что-то типа вот такой штуки, но чисто само гнездо. https://a.aliexpress.com/_AUY4Je

А какой шаг на еспшке кстати, не 1.27?

ну да, там и усилия получаются большие. Если нужно 50 контактов и каждый контакт по 100 грамм (1 N) то в сумме 5 килограмм, руками такое не прожмешь хотя бы сто раз

Рычаг скорее для детермированности Что бы каждый прижим был равномерен и не отличался от прошлого

а то можно гребенками просто обмазать)

А какой шаг на еспшке кстати, не 1.27?

да. он

да. он

так запаяй гребенки и гнезда

так запаяй гребенки и гнезда

Моя первая мысль - а че так можно было?)))

так запаяй гребенки и гнезда

так они 2.54 =)

https://voltiq.ru/shop/adapter-plate-esp32/ Я вот такое вот юзал

так они 2.54 =)

так гребенки бывают не только 2.54)

и 2 и 1.27 даже

Но напаятся прямо на есп это реально гениально

так гребенки бывают не только 2.54)

Нехера Есть от 0.5 до 8мм

Шаг

так гребенки бывают не только 2.54)

а как мне потом 1.27 гребенку впаять в макетку? надо тогда плату 1.27

там контакта всего шесть контактов нужно, ну еще пару для симметрии. Для прошивки

Тут замес как раз в том чтобы ничего не напаивать на чип)

а как мне потом 1.27 гребенку впаять в макетку? надо тогда плату 1.27

Думаешь гнездо будет стандартным напаивающимся в макетку 2.54?

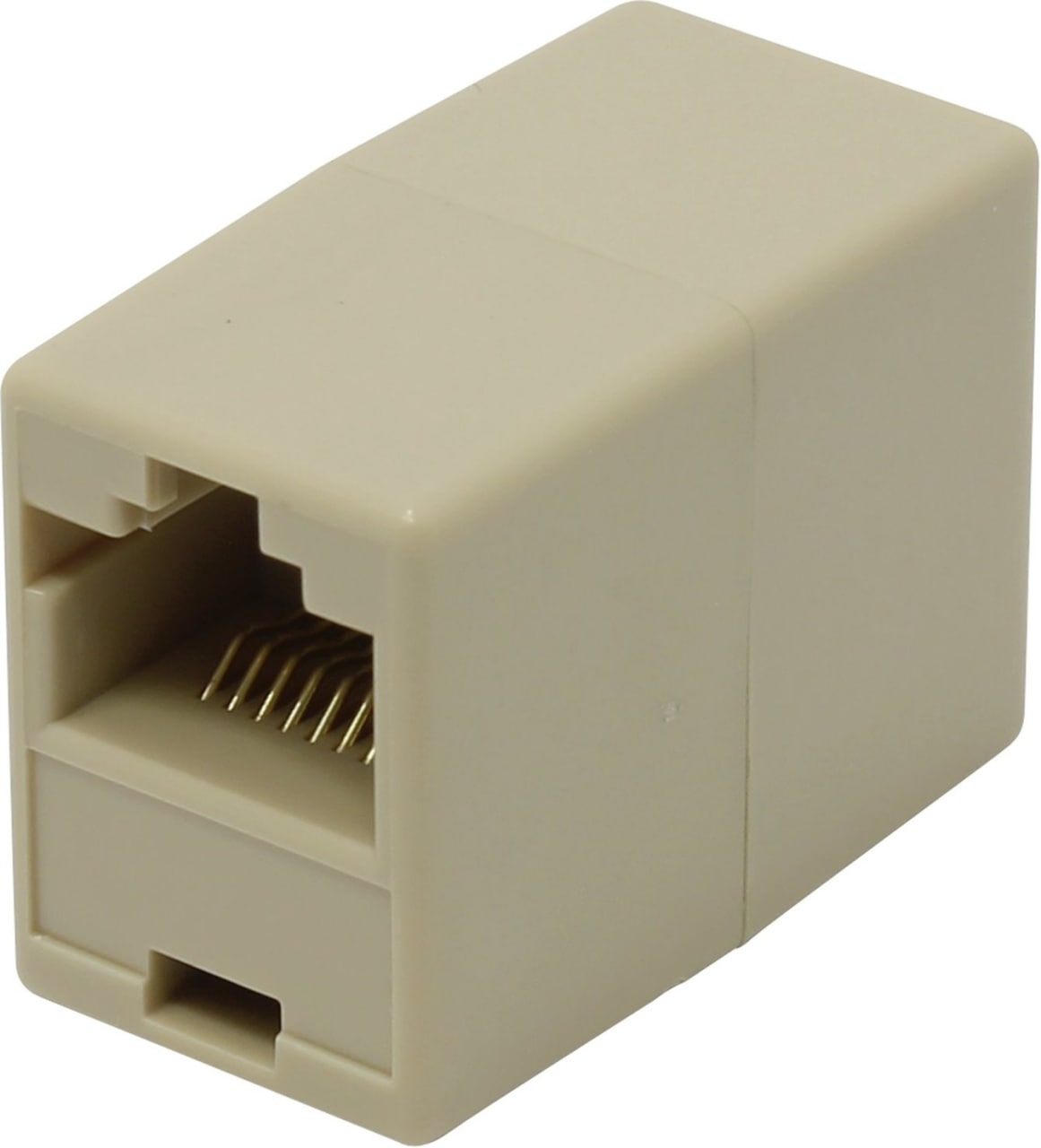

из RJ-45 повыдергивать контакты, они хорошо пружинят, они будут зажимать со сторон модуль

Думаешь гнездо будет стандартным напаивающимся в макетку 2.54?

было бы идеально, если бы это было бы снизу 2.54 в 5 рядов(2 по бокам и снизу 1) а сверху просто гнездо для esp в 3 ряда по 1.27

было бы идеально, если бы это было бы снизу 2.54 в 5 рядов(2 по бокам и снизу 1) а сверху просто гнездо для esp в 3 ряда по 1.27

Удачи в поисках.

Удачи в поисках.

Ну я пару часов поискал, в целом ничего нет, если в 2х словах

было бы идеально, если бы это было бы снизу 2.54 в 5 рядов(2 по бокам и снизу 1) а сверху просто гнездо для esp в 3 ряда по 1.27

лишние отпилить

надо пробовать)

так а эти чем не устраивают? специально для программирования https://aliexpress.ru/item/1005003528888188.html

лишние отпилить

На что только не идут люди, что бы не делать правильно и надежно)))

На что только не идут люди, что бы не делать правильно и надежно)))

Автору вопроса уже кучу вариантов предложили. На самом деле, десять модулей прошить в платах гораздо проще. а ваш вариант какой правильный и надежный?

Вариант 4-пиновая UART гребенка на плате + ОТА... Но это крайне сложно, проще лишнее отпилить)))

Вариант 4-пиновая UART гребенка на плате + ОТА... Но это крайне сложно, проще лишнее отпилить)))

вы бы почитали все обсуждение, а то странно выглядит..

вы бы почитали все обсуждение, а то странно выглядит..

Я читал, еще в обед дали грамотное решение, а то что хочет ТС, выглядит действительно странно. Зачем этот огород, ради того что бы прошить чип не на плате, а на программаторе? Какой выхлоп? Экономия в чипе? Типа разобрал и в коробочку? Если таких плат с десяток, это превращается в лютый геморой, потому как эти кастомные решения нужно будет применить для каждой платы, надежность такого решения в разы хуже чем простая пайка чипа... Повторяемость вашего, лишнее отпилить, тоже будет не айс... Но как говорится, умолкаю.... Жаль мы не услышим (увидим) результат сего ваяния...

так а эти чем не устраивают? специально для программирования https://aliexpress.ru/item/1005003528888188.html

У меня есть такая, как раз специально для программирования :)

Я читал, еще в обед дали грамотное решение, а то что хочет ТС, выглядит действительно странно. Зачем этот огород, ради того что бы прошить чип не на плате, а на программаторе? Какой выхлоп? Экономия в чипе? Типа разобрал и в коробочку? Если таких плат с десяток, это превращается в лютый геморой, потому как эти кастомные решения нужно будет применить для каждой платы, надежность такого решения в разы хуже чем простая пайка чипа... Повторяемость вашего, лишнее отпилить, тоже будет не айс... Но как говорится, умолкаю.... Жаль мы не услышим (увидим) результат сего ваяния...

Мне не надо 10 одинаковых плат)) мне надо посадочное гнездо, чтобы я мог вытащить оттуда чип и прошить его, без снятия устройства со стены/прошивки на весь с ноута/развлечений с ОТА и пр. Но раз вариантов нет готовых то придётся городить выводы для UART. Просто не понимаю почему если у меня устройства штучные, какие-то даже временные, то мне надо обязательно паять какие-то выводы или пилить ОТА при том что у меня есть программатор на руках. По моему идеальный вариант, прошил воткнул в гнездо, надо, разобрал, снял перепрошил и т.д. Модульность, все дела 💁🏻‍♂️

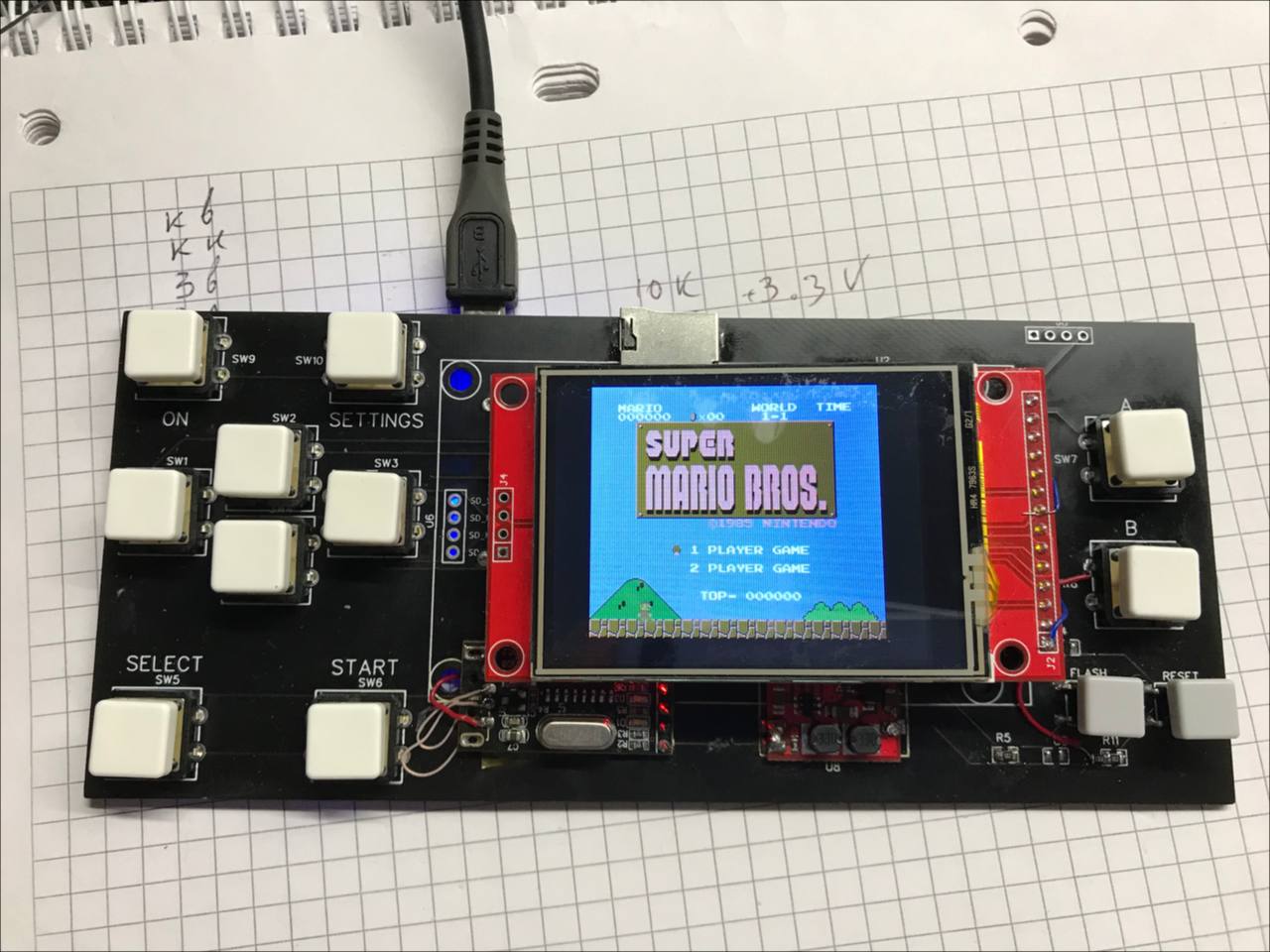

Не в тему собрал себе игрушку

2 мало будет 😊

Землю

Нормас :)

Мне не надо 10 одинаковых плат)) мне надо посадочное гнездо, чтобы я мог вытащить оттуда чип и прошить его, без снятия устройства со стены/прошивки на весь с ноута/развлечений с ОТА и пр. Но раз вариантов нет готовых то придётся городить выводы для UART. Просто не понимаю почему если у меня устройства штучные, какие-то даже временные, то мне надо обязательно паять какие-то выводы или пилить ОТА при том что у меня есть программатор на руках. По моему идеальный вариант, прошил воткнул в гнездо, надо, разобрал, снял перепрошил и т.д. Модульность, все дела 💁🏻‍♂️

Ну конечно снять чип со стены это конечно гораздо удобнее нежели залить прошивку по воздуху... Но опять же, коль решение принято то собственно дерзайте, если не сложно тегните потом результатом, любопытно взглянуть)

Ну конечно снять чип со стены это конечно гораздо удобнее нежели залить прошивку по воздуху... Но опять же, коль решение принято то собственно дерзайте, если не сложно тегните потом результатом, любопытно взглянуть)

Ну я собственно смотрю в сторону ОТА. Готовых решений нет, костыли пилить не хочется.

Ну я собственно смотрю в сторону ОТА. Готовых решений нет, костыли пилить не хочется.

Ну как бы витает мысль в воздухе почему таких решение нет?

Правда у меня не совсем стандартная ОТА будет, но там вроде не сложно)

Очень круто, респект и уважуха 👍👍👍

Ну как бы витает мысль в воздухе почему таких решение нет?

В моём случае это будет HTTPS OTA через HAP, а не напрямую через esptool

Очень круто, респект и уважуха 👍👍👍

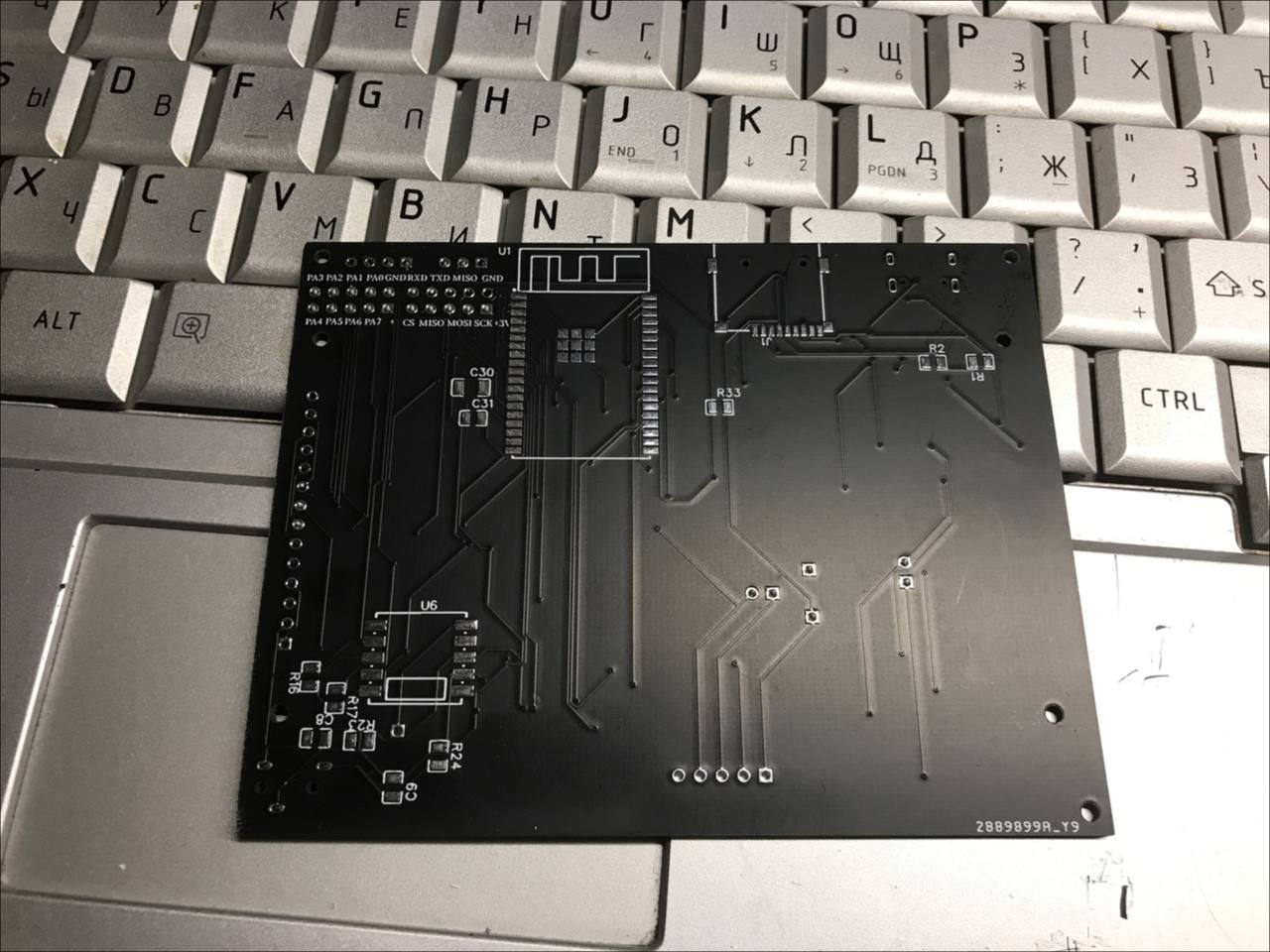

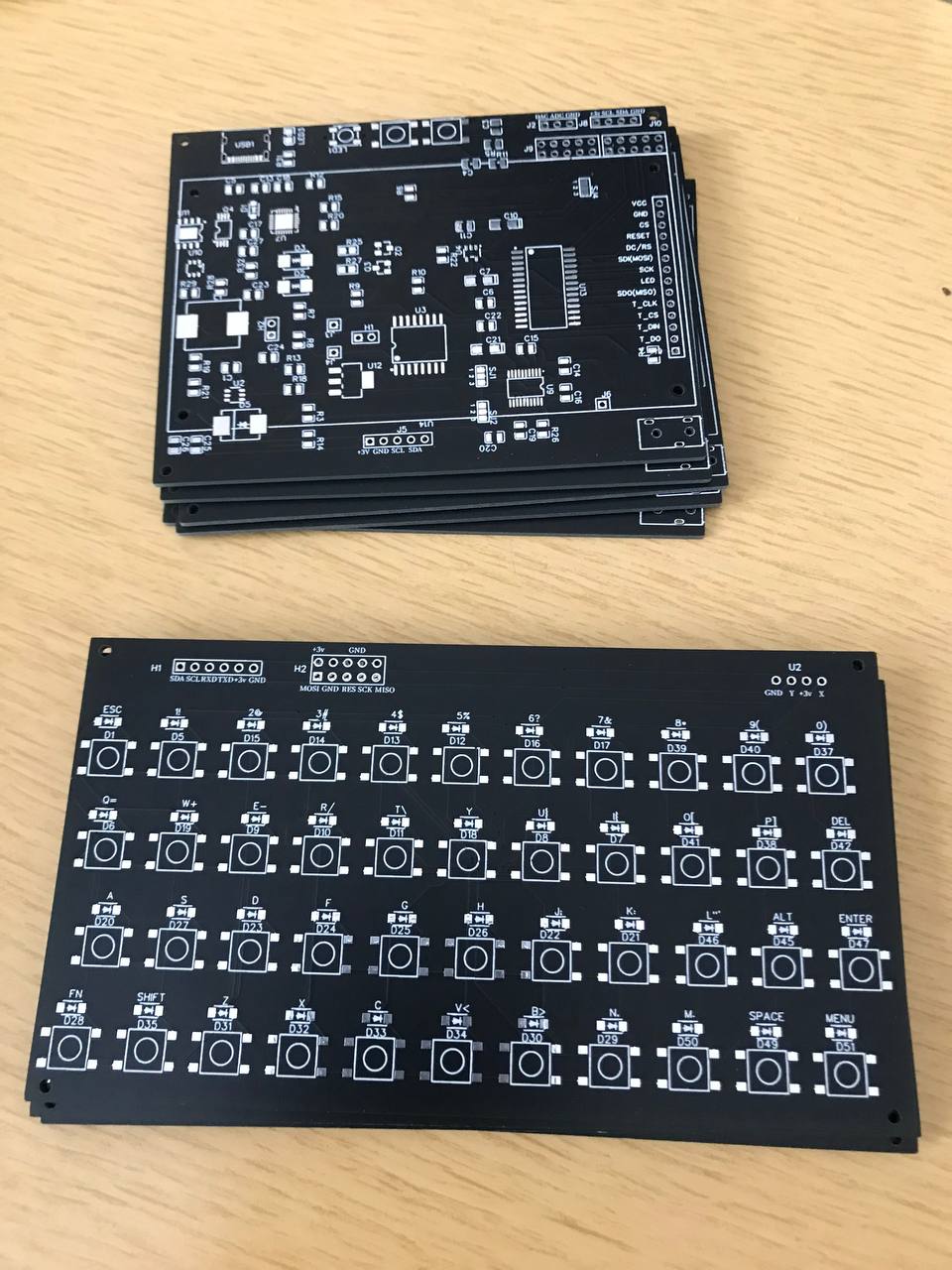

Получил еще помимо этой платы еще такую страсть, будет очередная попытка собрать себе кпк

Получил еще помимо этой платы еще такую страсть, будет очередная попытка собрать себе кпк

Сначала подумал что плата от ZX Spectrum)))

Сначала подумал что плата от ZX Spectrum)))

Ага

Сначала подумал что плата от ZX Spectrum)))

Тут нагляднее

Сначала подумал что плата от ZX Spectrum)))

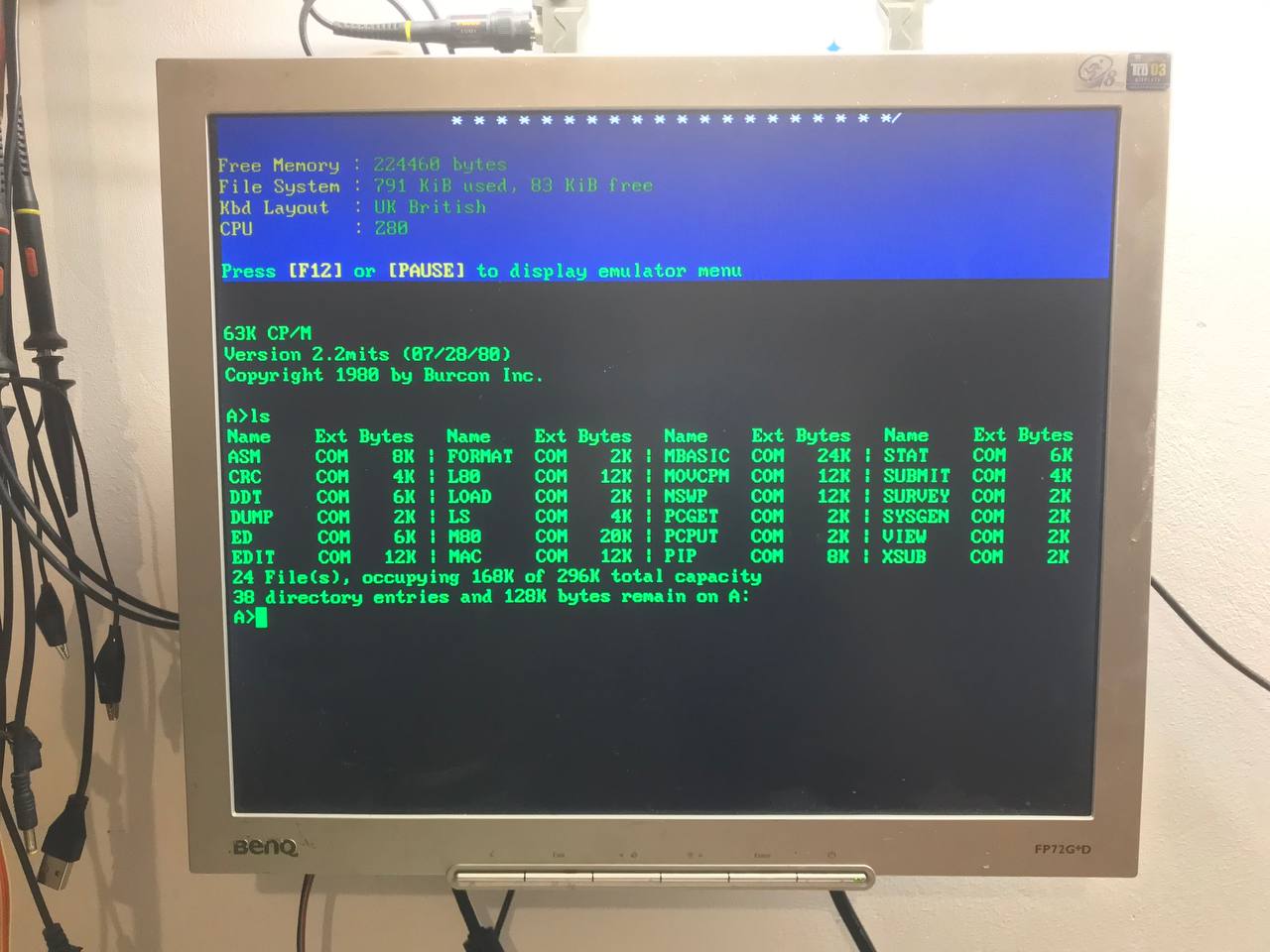

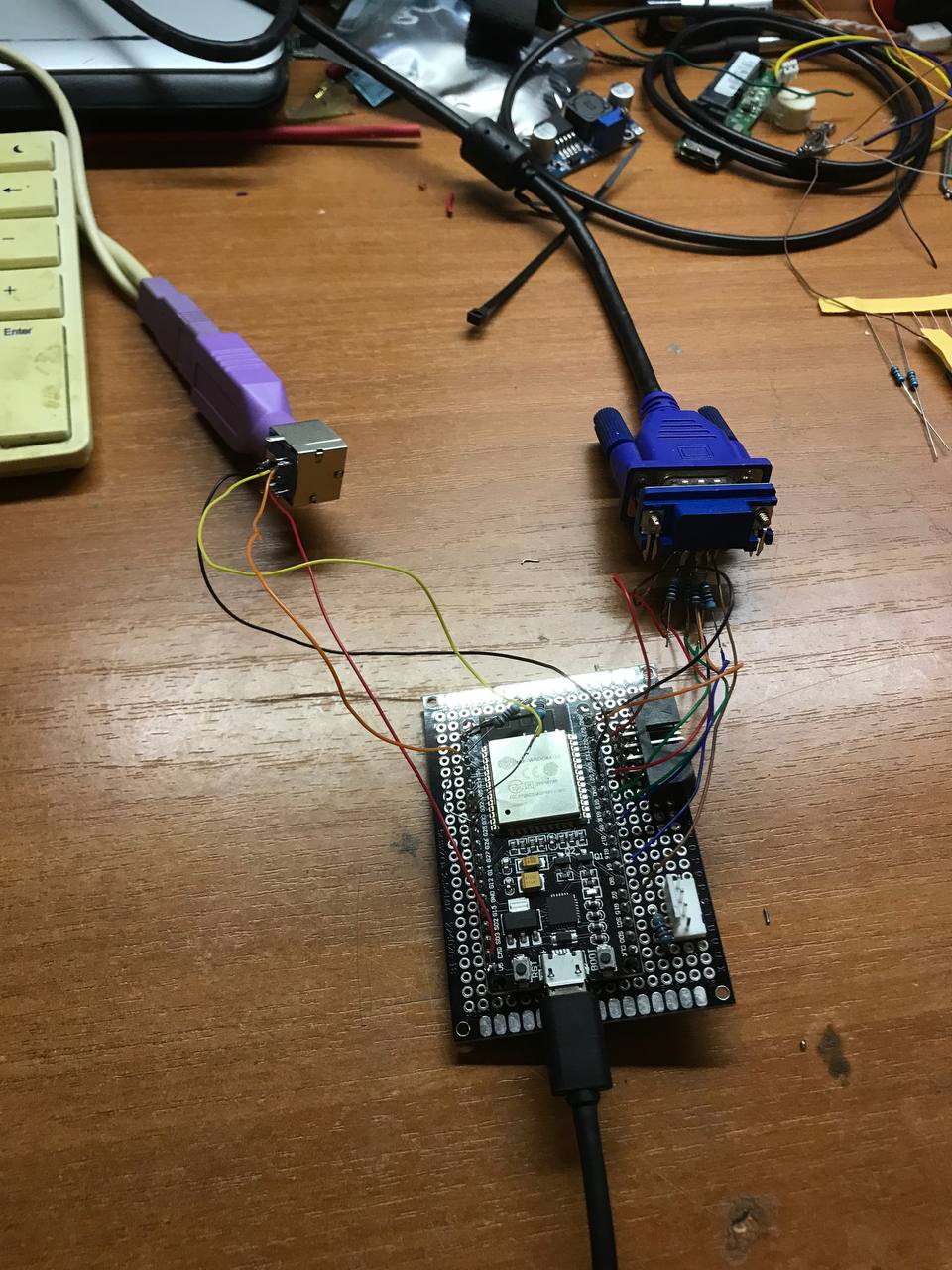

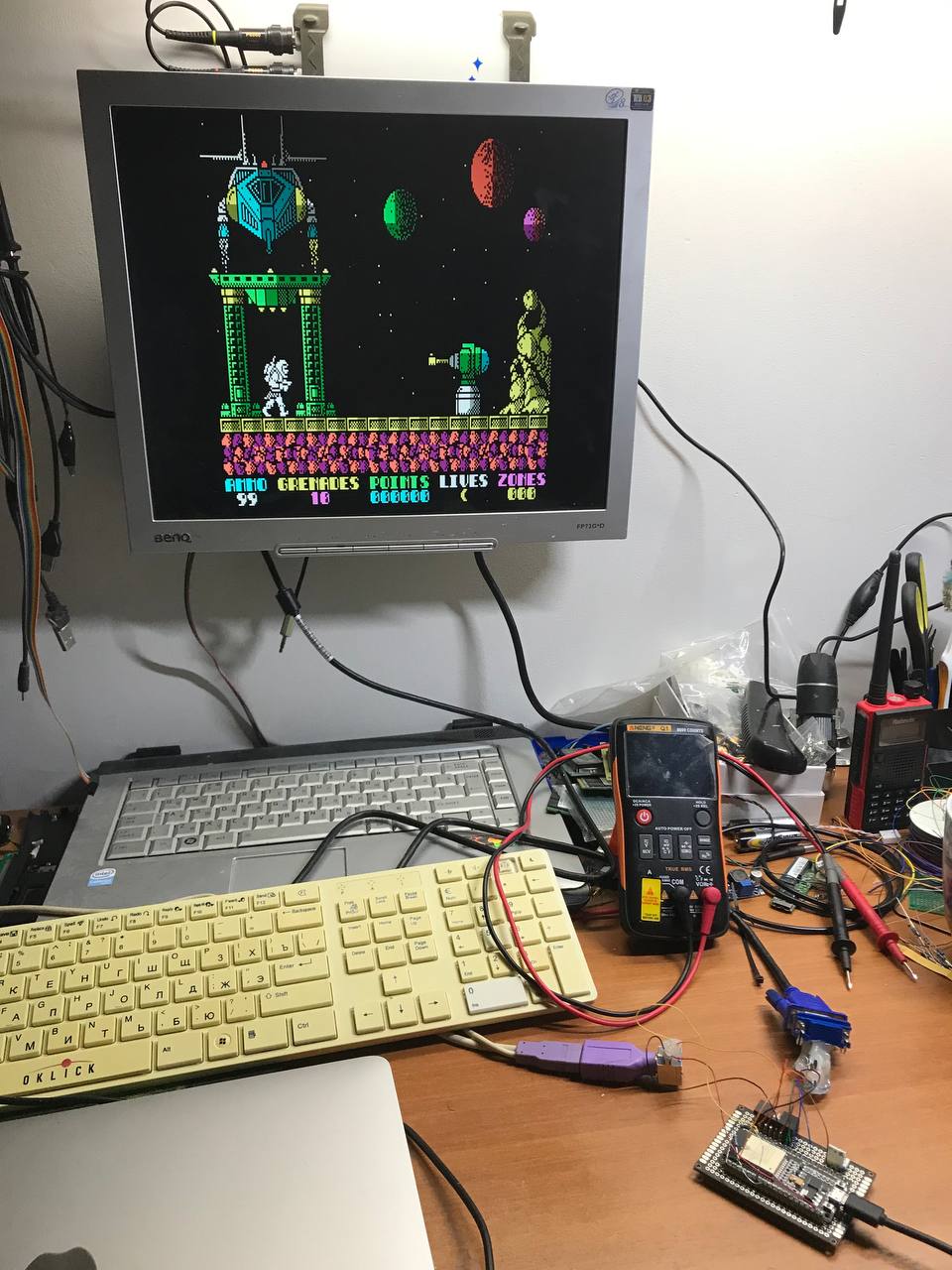

А насчет спектрум почему бы и нет, на днях развлекался

Сначала подумал что плата от ZX Spectrum)))

Сначала подумал что плата от ZX Spectrum)))

Солидно. Ностальгия

да конечно

Ну я собственно смотрю в сторону ОТА. Готовых решений нет, костыли пилить не хочется.

Готовые решения давно есть, а вот желание разбираться мало у кого есть.

Не у всех есть время на развлечения )
