sat

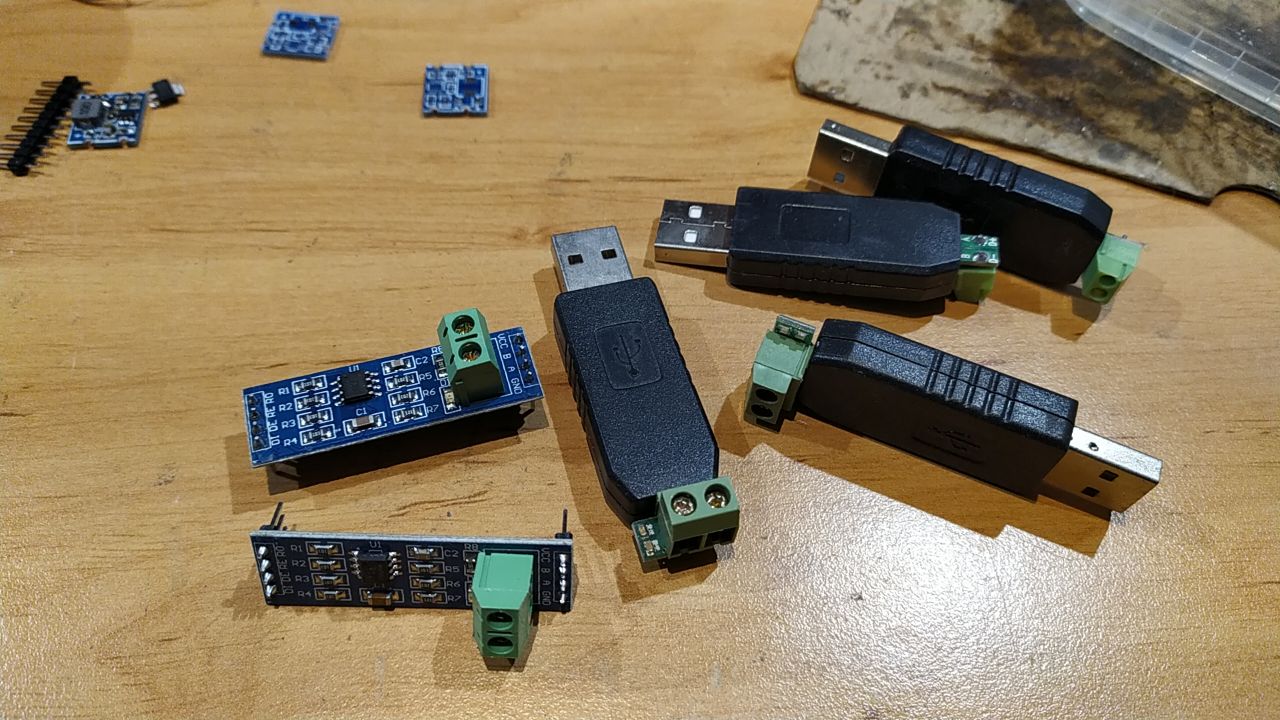

Для отладки есть USB в rs485 в компе в терминале все видно
sat
Должен в столе валяться если работаете с 485
Моряков
Какое тебе расстояние нужно?
расстояние может будет в пределах комнаты. управление в подрезетнике исполнительное устройство в конце комнаты
Ultrabug
устройства уже готовы включил что нет передачи может уже подпалил 3.3 в
Это вряд-ли, 485 это полевая шина, она устойчива к разной фигне
Avazart
Может просто не стоит использовать Megu ?
Avazart
Заменить ее на ESP32 это можно сделать? Или по пинам мало?
Ultrabug
На max3485 написано common mode voltage -7..12 вольт
Denis
токовая петля как вариант
Avazart
В пределах комнаты это не нужно. Можно в использовать Bluetooth
Avazart
В пределах комнаты это не нужно. Можно в использовать Bluetooth
HC-05 модуль и будет тебе UART по воздуху.
Avazart
ESP32 вроде умеет и обычный Bluetooth
Моряков
На max3485 написано common mode voltage -7..12 вольт
то есть между шинами А и В будет гулять 5в а на уарте еспшки будет 3.3в ?
Моряков
В пределах комнаты это не нужно. Можно в использовать Bluetooth
блю туз и вай фай не конает так заказал клиент. поэтому делаю по rs485
Anonymous
от 25шт дотсавка 9к
еще и на таможне тормознут, скажут ты тут бизнесом занимаешься, а растамаживаешь как частное лицо, без ввозной пошлины. Плати ввозную пошлину и показывай документы на юр лицо
Ultrabug
то есть между шинами А и В будет гулять 5в а на уарте еспшки будет 3.3в ?
Между А и Б, а так же между А и общим и между Б и общим будет в рамках спецификации RS-485, а на ESP32 - логические уровни 3.3 В, если, конечно, правильно сделано включение преобразователя
Моряков
Для отладки есть USB в rs485 в компе в терминале все видно
а как это сделать? после rs485 выходит два провода А и В. Как их отправить в USB?
Avazart
Ну тут что прям промышленный rs485 ?
Avazart
а как это сделать? после rs485 выходит два провода А и В. Как их отправить в USB?
Ну есть USB to TTL конверторы можно через них отлаживать
Ultrabug
устройства уже готовы включил что нет передачи может уже подпалил 3.3 в
Я б их
▫отключил друг от друга
▫зарядил на передачу
▫посмотрел бы факт передачи, времянки ну и уровни осциллографом у обоих устройств. То что common mode будет не совпадать пофиг
Avazart
Тут думаю главное еще CRC счтитать
sat
Ultrabug
устройства уже готовы включил что нет передачи может уже подпалил 3.3 в
Потом один запрограммировал на прием, проверил переключение преобразователя, соединил бы, и проверил прохождение сигнала
Avazart
А это блин такая себе штука
Denisio
обмазываешься RS-485 ?
Avazart
В обще чем больше напряжение тем меньше влияют помехи
sat
работает проверенно
Ultrabug
устройства уже готовы включил что нет передачи может уже подпалил 3.3 в
И наоборот проверил прохождение
Avazart
Ну можно еще совтверный сериал использовать а аппаратный для отладки
Моряков
ок ребята спасибо всем. столько информации дайте переварить
Avazart
Когда кажется крестись )
Avazart
Напряжение -7 В до +12 В т.е. по сути разница 19 В.
Моряков
Avazart
Хотя тут -5 / +5 https://rtfm.wiki/hardware/rs-485
Ultrabug
Напряжение -7 В до +12 В т.е. по сути разница 19 В.
Это common mode voltage при чем тут разница?
Ultrabug
Слушайте, токсики sat и @Avazart я не против чтоб вы самоутверждались за чужой счет, только меня не трогайте, я ж и раскатать вас могу
Ultrabug
да нету у меня осцилографа
Неоч конечно.
Тогда убедиться что скорости совпадают, А и Б не перепутаны, что один включен на прием, второй включен на передачу (включить постоянно один на прием, второй на передачу) и передавать постоянно с одного на второй и посмотреть идут ли данные
Ultrabug
спасибо за помощь буду дальше копать
👍 485 хорошая и надежная шина, ее просто так не сломать)))
Жексон
А ещё если в 485 драйвере ножку RE на землю то можно принять то, что отправляем. (Для передачи DE должен быть лог."1"). На практике эти ножки обычно вместе соединены, либо слушаем либо передаем.
Демьян Засипатыч ⚠️
Народ у а у кого был опыт отправки данных с ESP на Zabbix сервер?
Наскольно я помню Zabbix прекрасно работает с MQTT. После НГ в планах потестировать.
Павел
А делал кто регулятор оборотов вытяжки ни есп?
Andy
Павел
Нашел сегодня статью на хабре, хочу повторить https://habr.com/ru/post/597023/
ㅤ
А делал кто регулятор оборотов вытяжки ни есп?
один постоялец группы делал, но он ушел из группы надеюсь временно. Ищите в поиске по группе.
Anonymous
Нашел сегодня статью на хабре, хочу повторить https://habr.com/ru/post/597023/
Интересно как сделано вот это: Добавили клемму принудительного включения от выключателя
Andre
Интересно как сделано вот это: Добавили клемму принудительного включения от выключателя
я так понял, это просто кнопка.
Тецкатлипок
а в чем вопрос то?
esp без всяких шаманст сама по себе может в ШИМ
подключаете к пину мофсет, мофсет управляет внешним твердотельным реле и вуаля
ОлегЪ
ОлегЪ
Нашел сегодня статью на хабре, хочу повторить https://habr.com/ru/post/597023/
И статья очень не очень
Алексей Кузнецов 🦔
а в чем вопрос то?
esp без всяких шаманст сама по себе может в ШИМ
подключаете к пину мофсет, мофсет управляет внешним твердотельным реле и вуаля
Шим годится для постоянного тока. Для переменного может и будет регулировать, но весьма нелинейно и нужно калибровать (т. к. там будет регулироваться мощность, а не скорость, скорость больше зависит от частоты напряжения; в этом плане двигатели постоянного и переменного тока отличаются).
Anonymous
Господа, никто не встречал готового шилда ESP + драйвер шагового двигателя?
Ruslan
Господа, никто не встречал готового шилда ESP + драйвер шагового двигателя?
а смысл? я сам делал
Ruslan
Господа, никто не встречал готового шилда ESP + драйвер шагового двигателя?
что крутить движком планируешь?
Anonymous
Сделать можно и самому, но как говориться время деньги... крутить нужно мелкий привод из сд-рома...
Ruslan
https://www.pcbway.com/project/shareproject/ESP32_Balancing_Robot_Shield.html
Dmytro
Господа, никто не встречал готового шилда ESP + драйвер шагового двигателя?
В том шаговом двигателе три фазы. Вам эти драйверы для 3д принтера не подойдут. Смотрите в сторону модельных драйверов - там они называются ESC
Anonymous
Тецкатлипок
Шим годится для постоянного тока. Для переменного может и будет регулировать, но весьма нелинейно и нужно калибровать (т. к. там будет регулироваться мощность, а не скорость, скорость больше зависит от частоты напряжения; в этом плане двигатели постоянного и переменного тока отличаются).
для переменного тока есть специальные микрухи
и опять таки они управляются протекающим током, то есть опять шим, фильтр и на ногу упрааления
Тецкатлипок
В том шаговом двигателе три фазы. Вам эти драйверы для 3д принтера не подойдут. Смотрите в сторону модельных драйверов - там они называются ESC
открою америку - в электрических двигателях столько обмоток сколько нужно для дела
можно и с одной обмоткой управлять, а можно найти и сервопривод на 8 обмоток
Алексей Кузнецов 🦔
для переменного тока есть специальные микрухи
и опять таки они управляются протекающим током, то есть опять шим, фильтр и на ногу упрааления
Есть. Значит, не заметил, что допускались доп. элементы.
Тецкатлипок
три фазы это треугольник, обычные силовые переменные движки
Тецкатлипок
Есть. Значит, не заметил, что допускались доп. элементы.
все что надо управлять аналогово - управляется с ШИМ
исключения только какая то высокоточная хрень, там уже тогда используется цифровые потенциометры
Anonymous
В том шаговом двигателе три фазы. Вам эти драйверы для 3д принтера не подойдут. Смотрите в сторону модельных драйверов - там они называются ESC
в этом двигателе 2 обмотки, и они прекрасно управляются обычными драйверами
Алексей Кузнецов 🦔
все что надо управлять аналогово - управляется с ШИМ
исключения только какая то высокоточная хрень, там уже тогда используется цифровые потенциометры
Для двигателей переменного тока чаще используется ЧИМ, а не ШИМ.
Anonymous
https://www.pcbway.com/project/shareproject/ESP32_Balancing_Robot_Shield.html
Отличное исполнение но гмоздкое... не влезет в корпус
