аш восьмибитный!

Slope Analog-to-Digital Conversion тут есть пример применения такого ацп https://www.ti.com/lit/an/slaa129c/slaa129c.pdf смысл работы достаточно простой. В простейшем виде, есть цифровая ножка, от нее на землю подключен конденсатор, на эту же ножку идет резистор с измеряемого напряжения. Сначала ножку переключаем на выход, замыкаем конденсатор на землю чтобы он разрядился. Потом запускаем таймер в режиме capture (в режиме захвата, то есть измеряем длительность таймером) и переводим ножку на вход. Конденсатор начинает заряжаться. Скорость заряда конденсатора зависит от напряжения на резисторе. Конденсатор заряжается, и достигает уровня переключения входа с нуля на единицу. По этому событию останавливаем таймер и смотрим сколько насчитали. Так как емкость конденсатора нам известна, сопротивление резистора известно, уровень напряжения переключения входа известен, то по известной формуле (или по заранее подготовленной таблице) получаем напряжение которым заряжали конденсатор через резистор. В сложных вариантах добавляется цикл калибровки, то есть калибруемся от известного напряжения, потом измеряем. Так можно убрать разброс номиналов и уход по температуре

и кстати, такой способ измерения еще и мало потребляющий, для особо экономных батарейных приборов в самый раз

Народ, а есть несложная библиотека/фреймворк посоветовать, для создания простеньких вебморд на 8266 / 8285?

EmbUI мы делаем. Библиотека/фреймворк, поддерживаются все контроллеры ESP. Опенсорс.

Чет вылетело из головы как они называют такой резисторный ацп

с бородой это из 90-х годов , когда у микроконтроллеров небыло ADC

у микрочипа лет 25 назат такое в аппноутах было

цифровая ножка - вход тригера шмидта, компаратор с гестерезисом

EmbUI мы делаем. Библиотека/фреймворк, поддерживаются все контроллеры ESP. Опенсорс.

Спасиб

Господа подскажите, проектирую беспроводной светильник с питанием по QI, возник вопрос, питание светильника 12V, трансмиттер лежит в крышке стола. Возникло сомнение что если на место ресивера положить к примеру другое устройство с ресивером на 5V можно из устройства выпустить весь дым... Может есть спецы в этом вопросе...

Господа подскажите, проектирую беспроводной светильник с питанием по QI, возник вопрос, питание светильника 12V, трансмиттер лежит в крышке стола. Возникло сомнение что если на место ресивера положить к примеру другое устройство с ресивером на 5V можно из устройства выпустить весь дым... Может есть спецы в этом вопросе...

Если это стандарт qi, то он совместим со всеми qi устройствами

Это какой-то готовый модуль?

Во первых у них зарядка 5V... проверено...

Это какой-то готовый модуль?

https://aliexpress.ru/item/1005003321131046.html?spm=a2g39.orderlist.0.0.532f4aa6eVj49K

Вы смешали протоколы быстрой зарядкой по юсб с протоколом беспроводной зарядки QI

у меня MI 11T Pro, так он от своей QC 5-зарядки заряжается за 20 минут с 0 до 100%, вроде там до 20 вольт ебошица

https://aliexpress.ru/item/1005003321131046.html?spm=a2g39.orderlist.0.0.532f4aa6eVj49K

Это никакого отношения к QI протоколу не имеет

да, так и есть

если протоколы QC не поддерживаются там будет 5 вольт традиционные

Спасибо, осталось только придумать как защитить модуль от перегузки, спалил один случайно положив не него металическую пластинку...

QC5 умеет до 20 вольт

блин надо сделать разрыв и померять

у меня говёный тестер, он такого не понимает

ну тоесть он до 5 вольт умеет, никаких QC не знает

можно ссылку на 600р?

Нужно для считывания и настройки esmart 3 Контроллера Tasmota на ESP 8266 rs485. что и как для этого нужно

Как ускорить прошивку бинарника в esp8266?

+

по usb

а из чего прошиваешь

а из чего прошиваешь

ёпт, отсюда не знаю

ёпт, отсюда не знаю

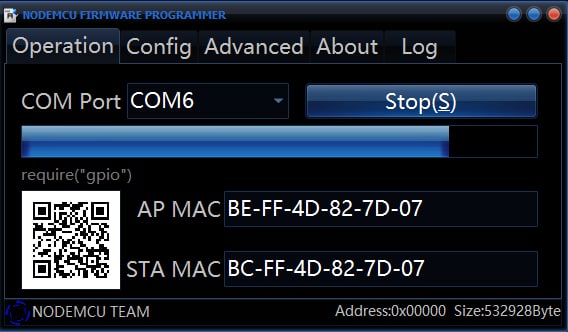

А чем его заменить можно? Через PlatformIO заливается ну очень быстро, а через эту хрень как черепашка

надо копать в скорость порта

настройки скорости порта.

может на закладке Advanced ?

Выставить в ручную 921600?

921600, если не взлетит - 512000, если не взлетит - 256000

на крайний случай 115200

Привет, может кто поделиться ссылкой с есп где сразу есть кан б 2.0

Привет, может кто поделиться ссылкой с есп где сразу есть кан б 2.0

Читал что нет таких есп. Под поддержкой кана вроде имеется в виду обмен данными с мср2551

Кто-то пробует ноги рх тх

Я ардуино и 2551 дружил

Кривой конденсатор есть на котором не шьётся?😜

У меня такое было когда убирал этот конденсатор🤷

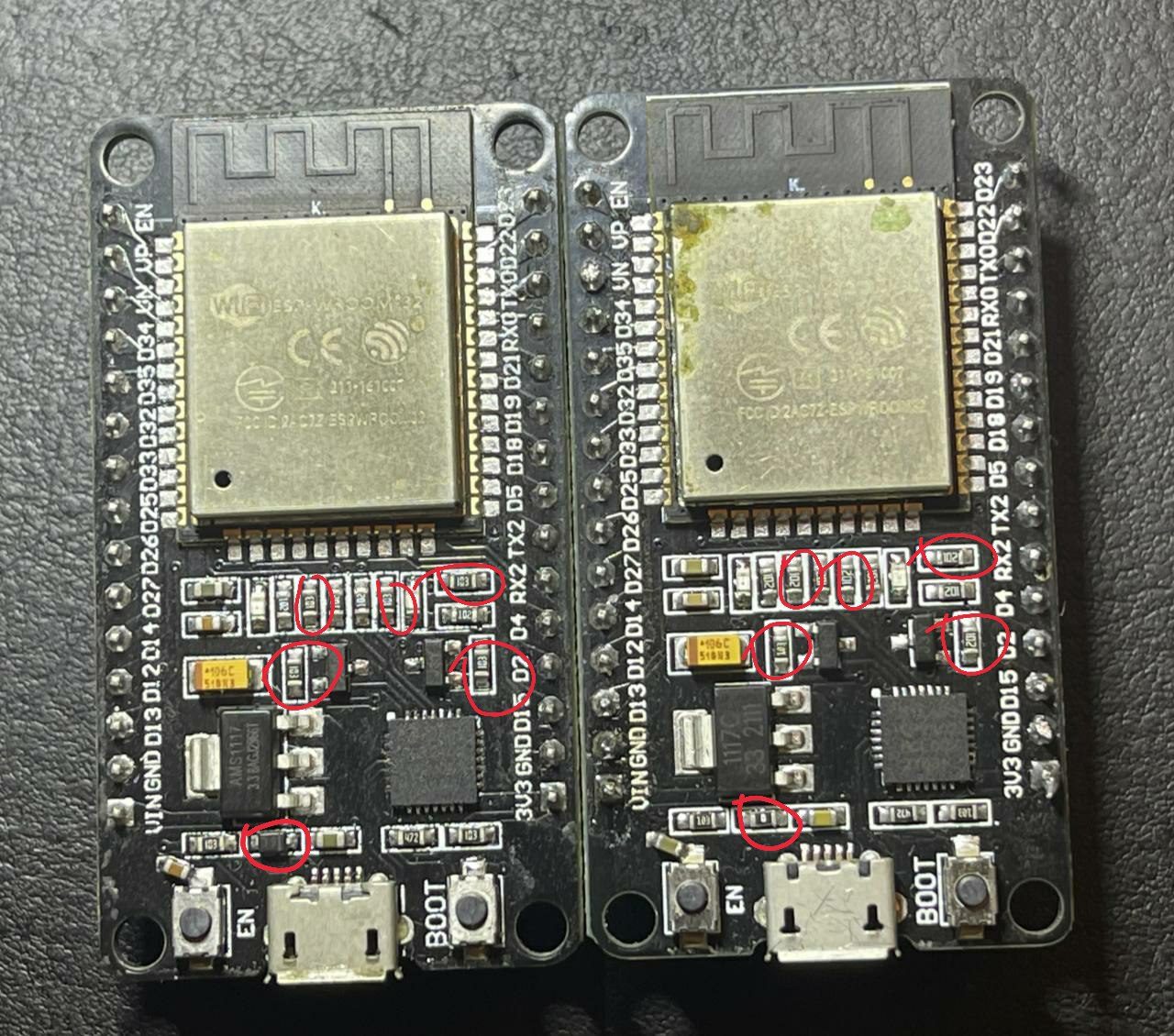

Отметил разные детали. Ищи схему

прошиться позволяет по UART, если не ошибаюсь

кнопка, в смысле.

должна, по идее GPIO0 к земле подтягивать, тогда при сбросе UART загрузчик отрабатывает и можно по UART шить через esptool

Вот это зрение!! По идее нулевка вместо диода имеет значение, останые номиналы не влияют на общую схему, 10к и так и так

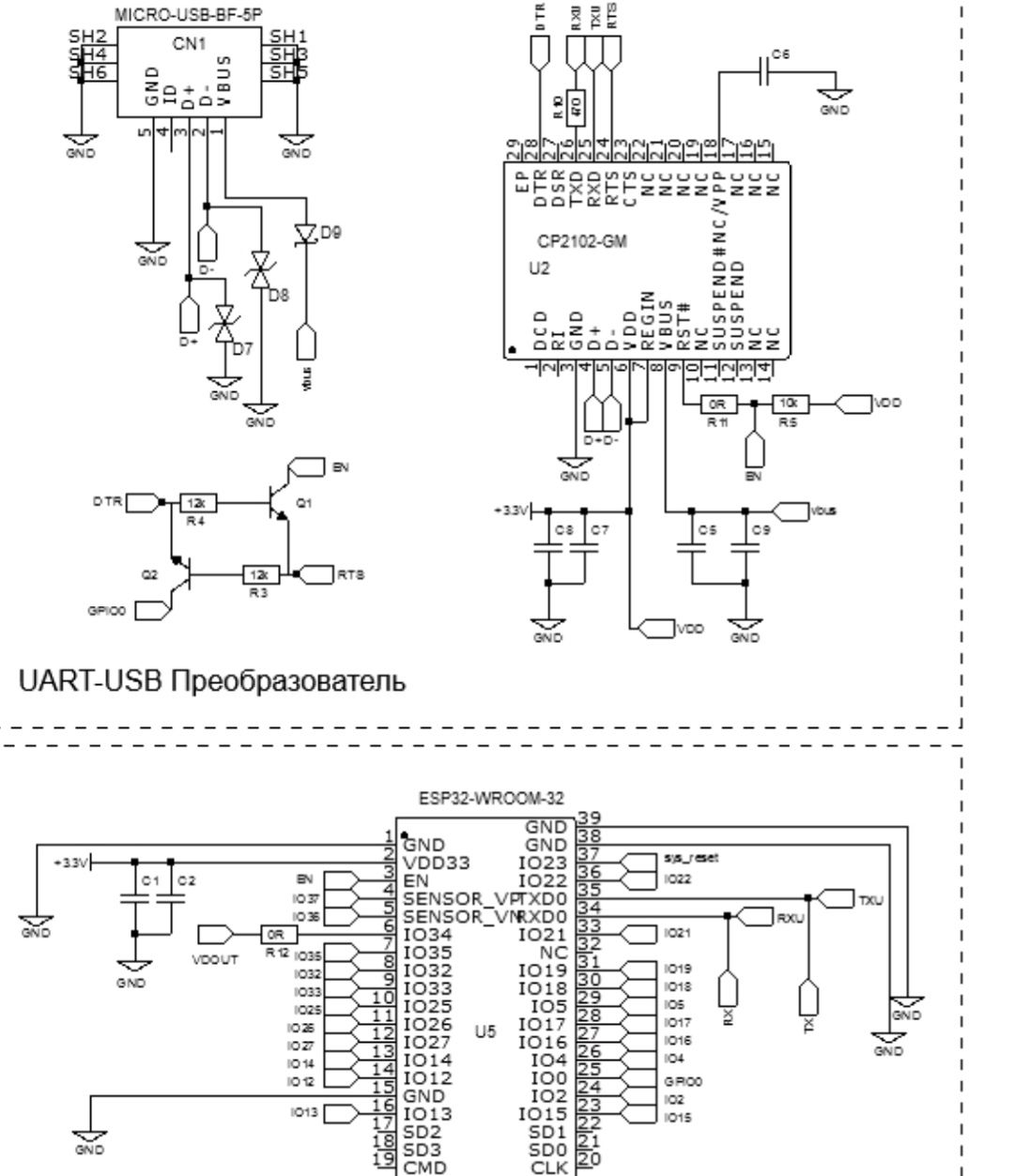

https://www.etechnophiles.com/wp-content/uploads/2021/02/ESP32-Dev-board-Schematic-1536x864.png вроде как схема

там нулёвка вместо диода

диод нужен для защиты компа от внешнего источника питания

для начала прижать rst к земле, закоротить rx и tx, посмотреть в консоли эхо

потом глянуть, проходят ли DRT и RST сквозь транзисторы

Вот это зрение!! По идее нулевка вместо диода имеет значение, останые номиналы не влияют на общую схему, 10к и так и так

Скорее всего будут влиять резисторы возле транзисторов, ну разница 10 и 1К как бы есть. А вот диод влиять не должен.

Всем доброго времени суток. Есть вопрос: может кто работал esp32+wiegand? Надо подключить 2 считывателя и не знаю как :( подскажете? Спасибо

Всем доброго времени суток. Есть вопрос: может кто работал esp32+wiegand? Надо подключить 2 считывателя и не знаю как :( подскажете? Спасибо

если мне память не изменяет это протокол считывания всяких rfid и прочих бинарных радостей контроля проходной к esp32 подключается очень просто даже без особой развязки в интернете как работать гуглится есть даже готовые либы вешается на TTL если я правильно помню там только весь цимес в разных протоколах точнее там есть несколько версий протокола и они коренным образом отличаются между собой потому если гуглите то указывайте версию

Товарищи, есть вопрос, помогите, пожалуйста, разобраться. В наличии плата lolin NANO, использую есп для передачи данных на сервер по WiFi. Соответственно, библиотеку WiFi manager. Проблема в том, что когда плата теряет связь с вифи, она создаёт свою точку доступа, но не с именем esp8266, а с именем последней сети, к которой подклдчалась. Как это победить?

А к плате что-то подключено? Или голую шьёте?

Ну так решил спросить. На днях сам танцевал с платой из-за io12 :)))

Скажу такое: у меня 2 платы сначала шились без кнопок, а сейчас boot жать надо,

Не показалось. есть такое!!! Причину не искал...

Да io0 на землю, но там ещё завязаны DTR и RTS от USB-UART. как раз таки для автоматизации прошивается.

Что мешает готовое устройство прошивать по ОТА? Либо же увеличить ёмкость, чтобы сместить фронт, проблема же известная :)

https://youtu.be/roMjPoaFAZ8

Ну а прошивка у вас сколько? Можно флешку на 8 или 16 перепаять, если 4 не хватает :)

2мб прошивки это достаточно много кода, или там не только код, но и строковые константы, массивы и прочее что можно вынести при желании в ФС?

Но вообще снять экран и перепаять флеш это 5 минут работы ИМХО

У меня весёле: есть модуль, который шился только с кнопки. А сейчас начал шитья без кнопки

У меня весёле: есть модуль, который шился только с кнопки. А сейчас начал шитья без кнопки

Может зависит от драйверов? Может какие-то не дают команду на вход в программирование? Или это запрятано в глубоких настройках?

Может зависит от драйверов? Может какие-то не дают команду на вход в программирование? Или это запрятано в глубоких настройках?

Я не трогал. Правда не помню, случилось это при переходе на платформио или уже на нем

Но самодельные схемы требуют как и требовали кнопку. Причём вместе с ресет

А девборда ресет никогда не требовала

Может зависит от драйверов? Может какие-то не дают команду на вход в программирование? Или это запрятано в глубоких настройках?

Я же видео скинул, где объясняется что и как... Там на осциллограммах показано. Чтобы исправить достаточно увеличить ёмкость по EN, затянув наростание фронта сигнала.

Я же видео скинул, где объясняется что и как... Там на осциллограммах показано. Чтобы исправить достаточно увеличить ёмкость по EN, затянув наростание фронта сигнала.

Не смотрел :-( Пытаюсь лёгкими путями решить :-)

ESP8266 Based WiFi Game Boy Cartridge Browses WikiPedia | Hackaday https://hackaday.com/2021/12/18/esp8266-based-wifi-game-boy-cartridge-browses-wikipedia/

Чел сделал картридж для геймбоя чернобелого

Здравствуйте, а как можно определить очень большую переменную (uint16_t[76800 ]) в 153600 байт на ESP32 в среде Arduino IDE?
