Все перепробовал, ни одна не подходит

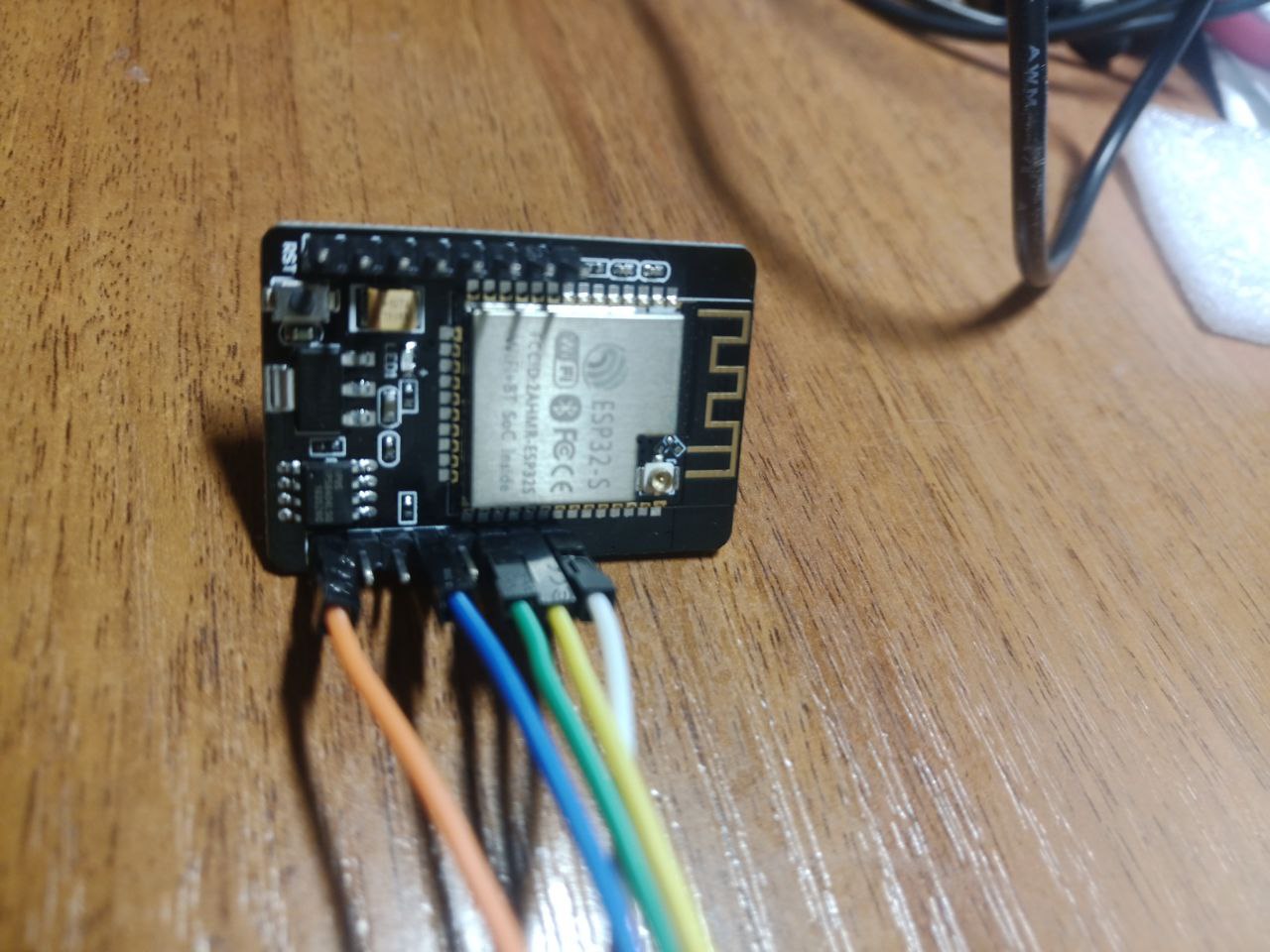

Фото платы покажи
Slava
Николай
Поделитесь пожалуйста, кто чем питает esp32-cam? При заявленной потребности 5v 350mA она не стартует от зарядных устройств 5v 1500mA. Стабильно загружается при подаче питания 5,2V 400mA с dc-dc преобразователя
Николай
При чем потребляет 250mA при трансляции изображения
Nikolay
А 3.3, чистого бп нету?
Николай
А 3.3 она игнорирует вообще
Николай
Ни прошить её при потпитке 3.3 нельзя, ни завести
Николай
Я вообще не понимаю зачем там 3.3
Николай
Я бы с радостью 3.7 от нокия ей бы скормил. Но танцы с бубном желаемого результата не дали
Nikolay
Nikolay

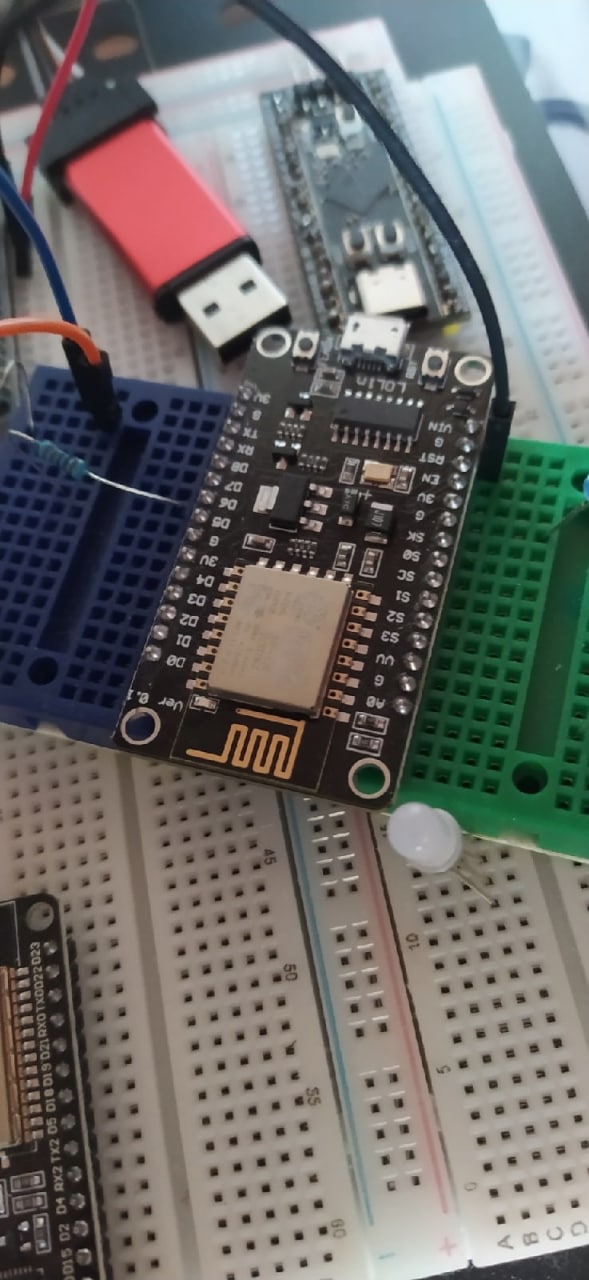

Я не камеру, а обычную от 3.3 питал, все ок
Nikolay
Мимо стабилизатора
Николай

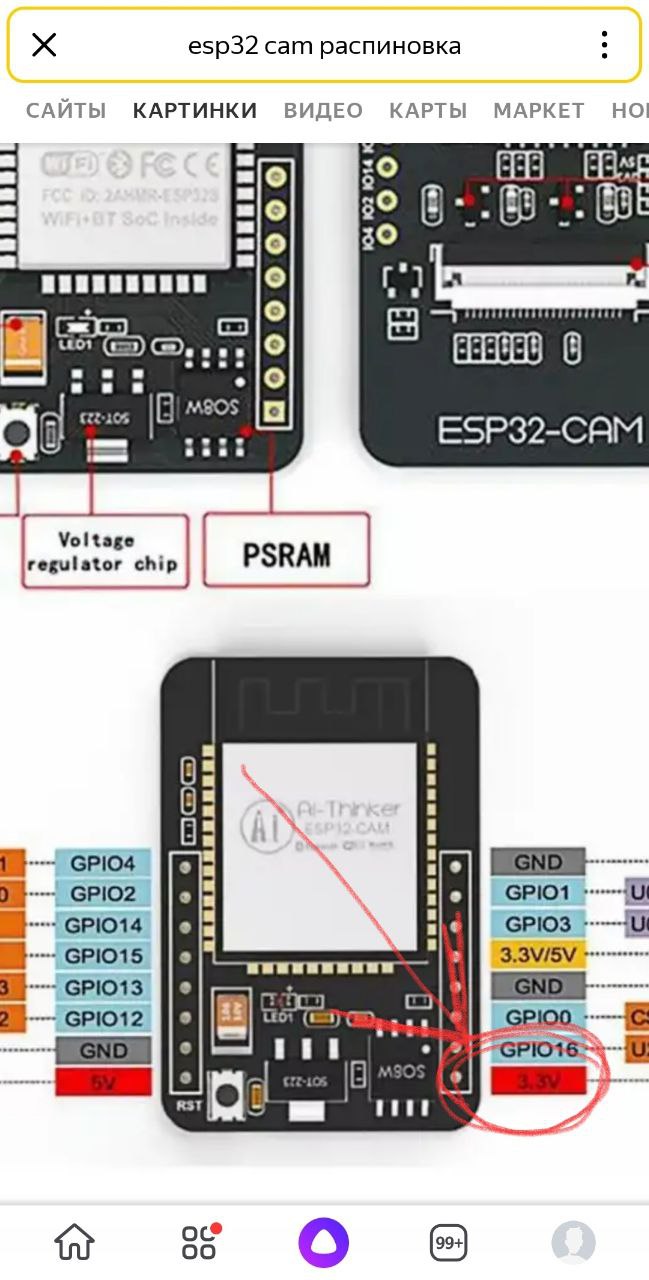

Там же ещё 2 версии GND - между которыми 908ом
Николай
Я не камеру, а обычную от 3.3 питал, все ок
То что пин есть - подтверждаю. А вот то что для моих двух esp32-cam купленных в разных странах - толку с этого пина никакого - я на практике убедился
Nikolay
А какое там напряжение, когда 5в подаешь на питание?
Nikolay
Туда 5в подавать не надо))
Николай
А какое там напряжение, когда 5в подаешь на питание?
Перефразируй пожалуйста.
Я на 5v пин подавал от 5 до 5.2 v. И только при верхней границе достигалась стабильная работа
Николай
На пине 3.3 попытки от 3.3 до 3.7 никакого результата не дали
Николай
При этом пин GND менял - закономерности не обнаружил
Nikolay
Перефразируй пожалуйста.
Я на 5v пин подавал от 5 до 5.2 v. И только при верхней границе достигалась стабильная работа
Там есть внутри стабилизатор напряжения, который снижает входное напряжение с 7 -5 вольт до 3.3. Если он говно, то на нем большие потери по напряжению.
Nikolay
Сама esp32 питается от 3.3 вольт
Николай
Так а чего его не устраивает 3.3? Может есть что-то не явное что в статьях не пишут?
Николай
Может можно попробовать минимально заставить его мерцать светодиодом - чтобы именно проверить старт?
Nikolay

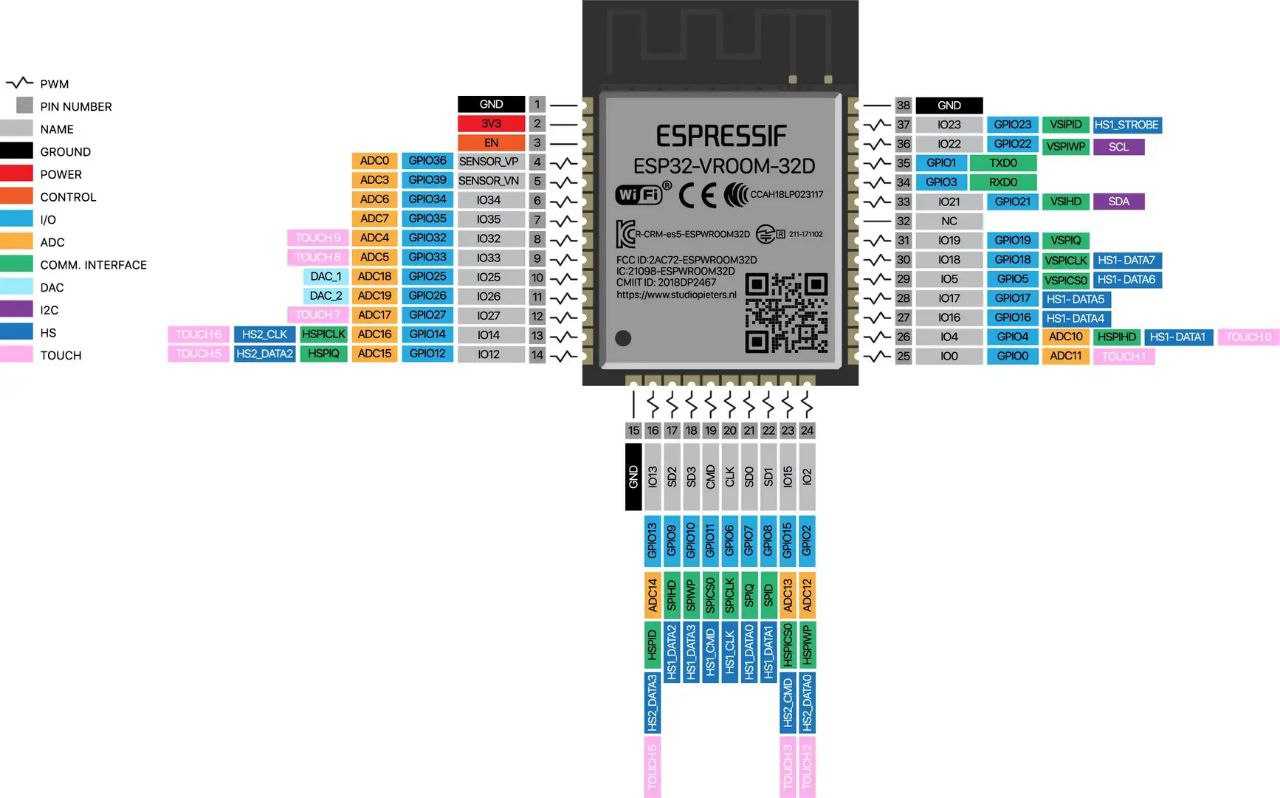

Между ножками 1 и 2 какое напряжение?
kDn
Если хочется стабильности с ESP32CAM, то:
1. Питать от 5В
2. Отключить brownout
3. Использовать внешнюю антенну
Сама камера прилично жрет и греется. Светодиод вспышки включать краткосрочно или через PWM, если его надолго включить на полную - выпаяется или сгорит нафиг, т.к. разогревается до 80 градусов за секунду :)
Как-то так.
Nikolay
Если хочется стабильности с ESP32CAM, то:
1. Питать от 5В
2. Отключить brownout
3. Использовать внешнюю антенну
Сама камера прилично жрет и греется. Светодиод вспышки включать краткосрочно или через PWM, если его надолго включить на полную - выпаяется или сгорит нафиг, т.к. разогревается до 80 градусов за секунду :)
Как-то так.
А можно ссылочку на проверенный девайс?
Николай
Если хочется стабильности с ESP32CAM, то:
1. Питать от 5В
2. Отключить brownout
3. Использовать внешнюю антенну
Сама камера прилично жрет и греется. Светодиод вспышки включать краткосрочно или через PWM, если его надолго включить на полную - выпаяется или сгорит нафиг, т.к. разогревается до 80 градусов за секунду :)
Как-то так.
Спасибо! Нигде про это ранее не читал.
Подскажите brownout + PWM - как правильно гуглить? Дичь какую-то выдаёт
kDn
А можно ссылочку на проверенный девайс?
Да у меня несколько таких, брал в разных магазинах, пару лет назад:
kDn
Николай
Спасибо! Нигде про это ранее не читал.
Подскажите brownout + PWM - как правильно гуглить? Дичь какую-то выдаёт
https://wikihandbk.com/wiki/ESP32:%D0%9F%D1%80%D0%B8%D0%BC%D0%B5%D1%80%D1%8B/%D0%92%D1%8B%D0%B2%D0%BE%D0%B4_%D0%A8%D0%98%D0%9C_%D0%BE%D1%82_%D0%BE%D0%B4%D0%BD%D0%BE%D0%B3%D0%BE_%D0%BA%D0%B0%D0%BD%D0%B0%D0%BB%D0%B0_%D0%BD%D0%B0_%D0%BD%D0%B5%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%BE_%D1%80%D0%B0%D0%B7%D0%BD%D1%8B%D1%85_GPIO-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%BE%D0%B2 это то что нужно?
Николай
Если хочется стабильности с ESP32CAM, то:
1. Питать от 5В
2. Отключить brownout
3. Использовать внешнюю антенну
Сама камера прилично жрет и греется. Светодиод вспышки включать краткосрочно или через PWM, если его надолго включить на полную - выпаяется или сгорит нафиг, т.к. разогревается до 80 градусов за секунду :)
Как-то так.
"Brownout detector was triggered" вот только это выдаёт. А как его отключить - гугл от меня скрывает
kDn
Спасибо! Нигде про это ранее не читал.
Подскажите brownout + PWM - как правильно гуглить? Дичь какую-то выдаёт
Да, ШИМ и отключение детектора низкого напряжения. Я с камерой развлекаюсь тут: https://github.com/DmytroKorniienko/esp32cam_EmbUI - здесь есть и управление светодиодом и отключение детектора, можете код поглядеть, он опенсорс.
Но пока отложено на будущее, т.к. сейчас C3 ковыряю.
kDn
"Brownout detector was triggered" вот только это выдаёт. А как его отключить - гугл от меня скрывает
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); //disable brownout detector
Николай
Кстати, я читал, что полосы на изображении видеопотока - от недостатка питания. Но игры с повышением напряжения не помогают убрать полосы. Может у кого получилось их убрать?
kDn
Кстати, я читал, что полосы на изображении видеопотока - от недостатка питания. Но игры с повышением напряжения не помогают убрать полосы. Может у кого получилось их убрать?
Слабый WiFi + недостаток питания = полосы. Могу скинуть скриншот, как выглядит когда питания хватает и с внешней антеной.
Николай
Слабый WiFi + недостаток питания = полосы. Могу скинуть скриншот, как выглядит когда питания хватает и с внешней антеной.
А слабый WiFi - это как? У меня роутер в двух шагах...
Николай
Антена правда внутренняя. У меня не получится перепаять на внешнюю - мелкий там cmd как для меня
kDn
А слабый WiFi - это как? У меня роутер в двух шагах...
Ну даже не то чтобы слабый... Просто внутренняя антенна и работающая камера мешают друг другу, если заменить на внешнюю, то полос нет.
kDn
kDn
Vladimir
Слабый WiFi + недостаток питания = полосы. Могу скинуть скриншот, как выглядит когда питания хватает и с внешней антеной.
Благодарю за подсказку! Имено твкой артефакт наблюдал.
Serg
Ozzy
В коде нужно разкомментарить какую именно плату камеры используешь.
Ozzy

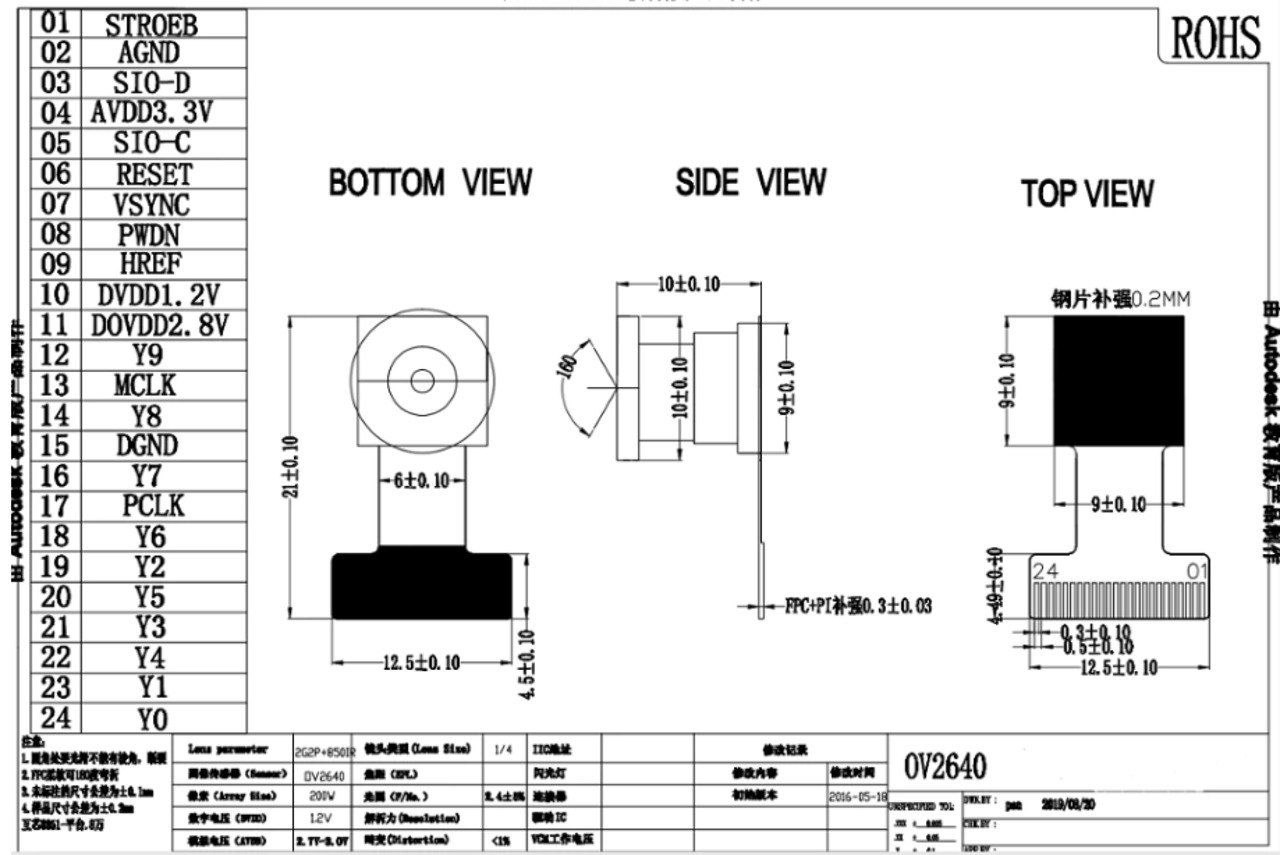

Добавил описание камеры
#elif defined(CAMERA_MY2)
#define PWDN_GPIO_NUM 8
#define RESET_GPIO_NUM 6
#define XCLK_GPIO_NUM 13
#define SIOD_GPIO_NUM 3
#define SIOC_GPIO_NUM 5
#define Y9_GPIO_NUM 12
#define Y8_GPIO_NUM 14
#define Y7_GPIO_NUM 16
#define Y6_GPIO_NUM 18
#define Y5_GPIO_NUM 20
#define Y4_GPIO_NUM 22
#define Y3_GPIO_NUM 21
#define Y2_GPIO_NUM 19
#define VSYNC_GPIO_NUM 7
#define HREF_GPIO_NUM 9
#define PCLK_GPIO_NUM 17
Ozzy
При загрузке уходит в бесконечный ребут
rst:0x8 (TG1WDT_SYS_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
19:39:54.475 -> configsip: 0, SPIWP:0xee
19:39:54.475 -> clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
19:39:54.475 -> mode:DIO, clock div:1
19:39:54.475 -> load:0x3fff0030,len:1240
19:39:54.475 -> load:0x40078000,len:13012
19:39:54.475 -> load:0x40080400,len:3648
19:39:54.475 -> entry 0x400805f8
Ozzy
После
entry 0x400805f8
уходит в ребут
Serg
Нет, вайфай цепляет нормально на встроенную

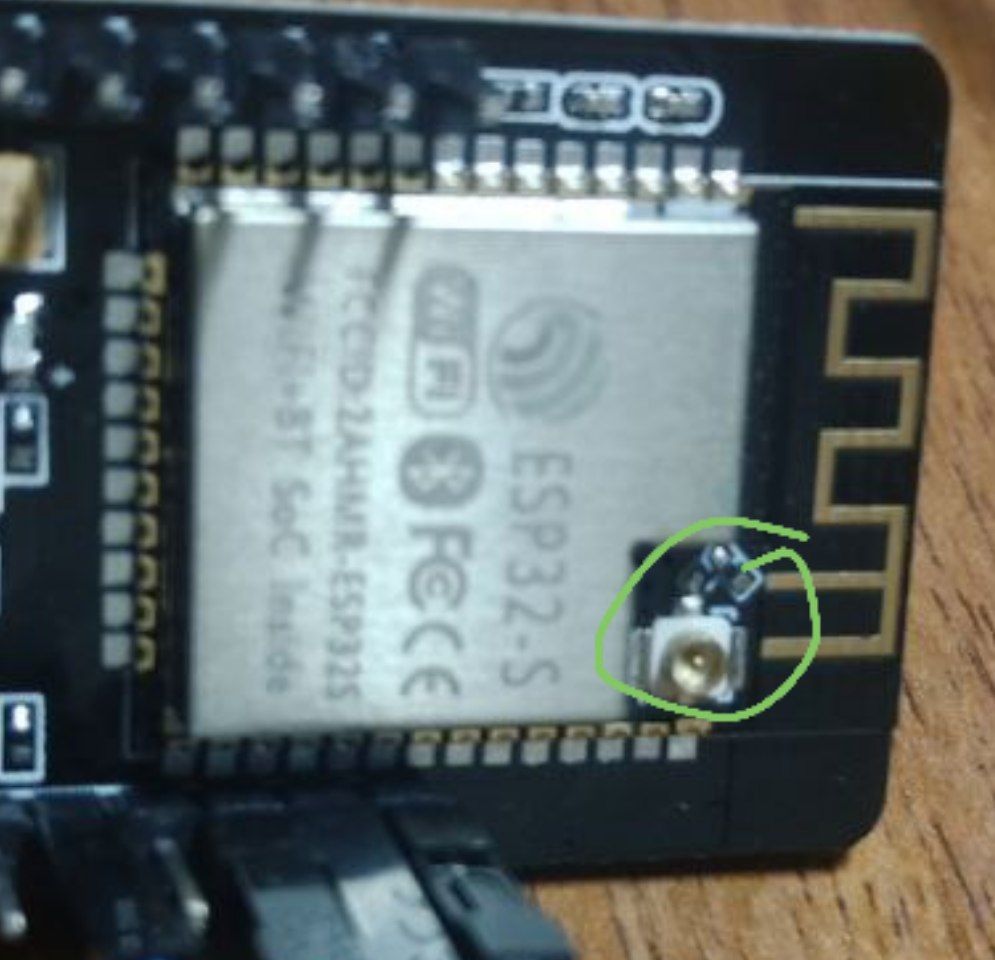

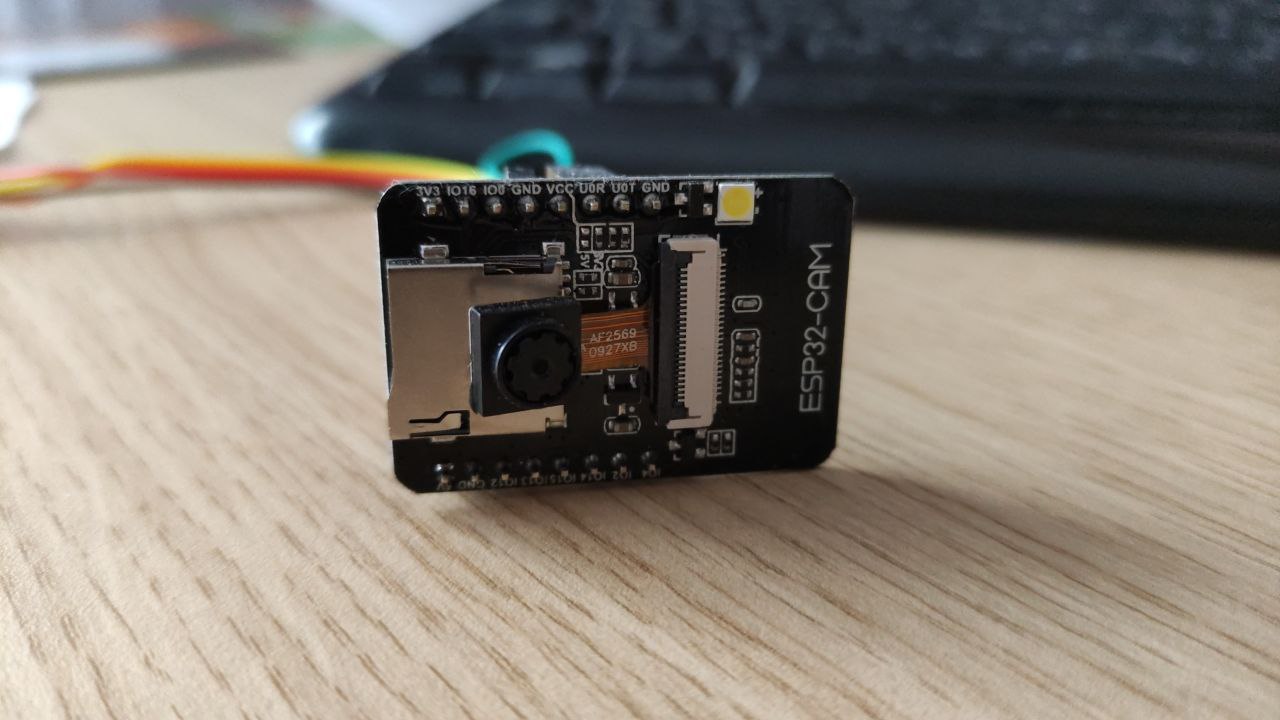

Может конечно и плохо по фото видно, но вроде перемычки стоит для внешней, а и выбрать можно только одну.
Ozzy
Если в коде убираю вызов esp_cameta_init(&config)
грузится нормально, но соответственно камеры нет
Serg
Посмотрел ещё раз, да все таки наверное на встроенную.
Ozzy
TG1WDT_SYS_RESET - вот это вот как я понимаю делает перезагрузку. Что это?
kDn
Serg
Если внешнюю ставить, то перемычку перепаять надо, естественно :)
Были случаи народ жаловался, что приходили с перемычками на внешнюю и соответственно связь была плохая. И мне по фото понравилось, что здесь также.
Юрий
Может конечно и плохо по фото видно, но вроде перемычки стоит для внешней, а и выбрать можно только одну.
Хз, я недавно ставил перемычку для работы от печатной, при перемычке на внешнюю, все работало, разницы не заметил.
kDn
Добавил описание камеры
#elif defined(CAMERA_MY2)
#define PWDN_GPIO_NUM 8
#define RESET_GPIO_NUM 6
#define XCLK_GPIO_NUM 13
#define SIOD_GPIO_NUM 3
#define SIOC_GPIO_NUM 5
#define Y9_GPIO_NUM 12
#define Y8_GPIO_NUM 14
#define Y7_GPIO_NUM 16
#define Y6_GPIO_NUM 18
#define Y5_GPIO_NUM 20
#define Y4_GPIO_NUM 22
#define Y3_GPIO_NUM 21
#define Y2_GPIO_NUM 19
#define VSYNC_GPIO_NUM 7
#define HREF_GPIO_NUM 9
#define PCLK_GPIO_NUM 17
Сверьте с этим описанием. Вообще с 2640 проблем нет, да и с 5640 тоже: https://github.com/DmytroKorniienko/esp32cam_EmbUI/blob/main/include/camera_pins.h
Ozzy
Сверьте с этим описанием. Вообще с 2640 проблем нет, да и с 5640 тоже: https://github.com/DmytroKorniienko/esp32cam_EmbUI/blob/main/include/camera_pins.h
Это описание, которое идёт в примерах в ардуино ide, пробовал все, ни одно не походит к этой камере. Ругается то не видит psram, то вообще camera failed.
kDn
Это описание, которое идёт в примерах в ардуино ide, пробовал все, ни одно не походит к этой камере. Ругается то не видит psram, то вообще camera failed.
Я не пользуюсь ArduinoIDE, в PIO же поддержку PSRAM предварительно нужно включить + фикс для баги кеширования
Andy
Evgeniy
Богдан
kDn
а показания вы потом как-то оцифровуете?

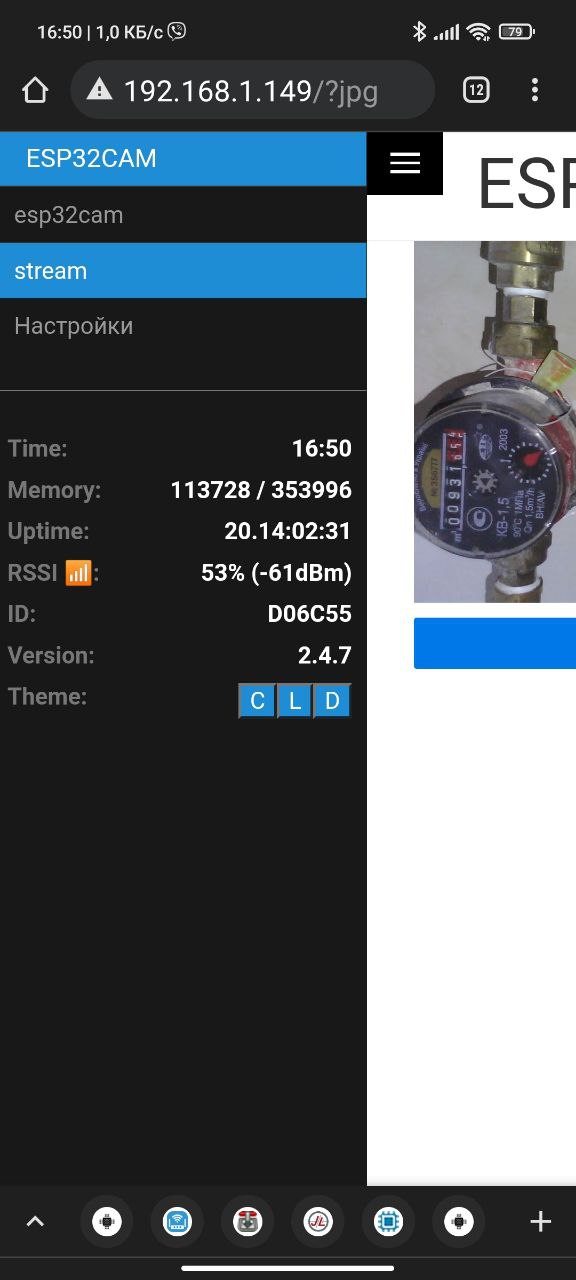

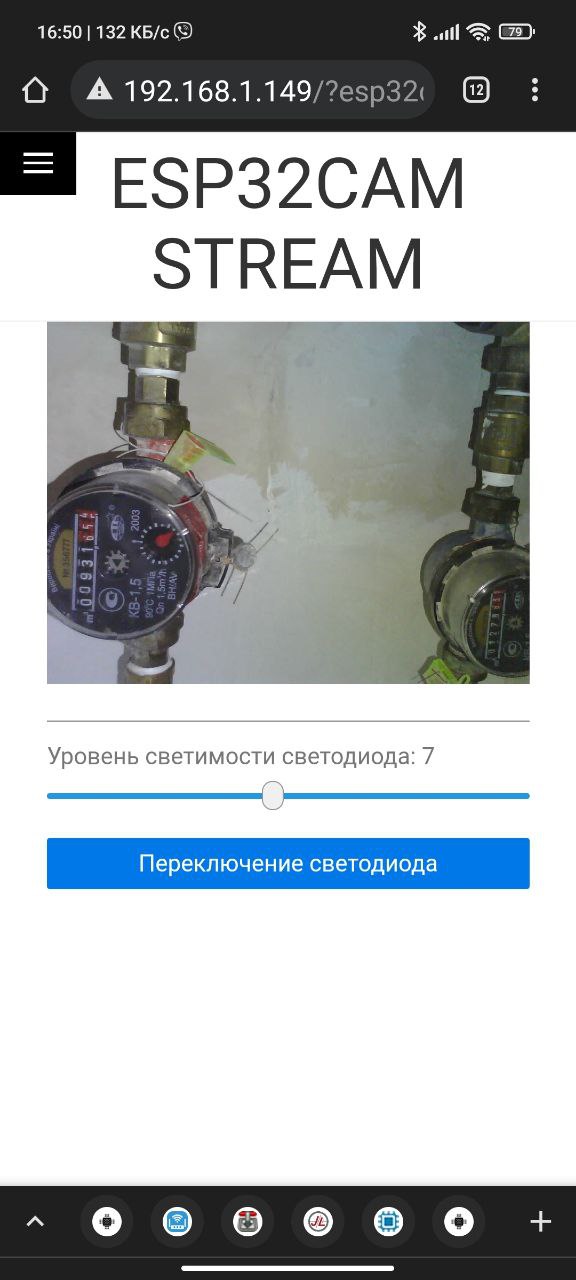

Пока просто глазами гляжу, но в перспективе подумаю. Есть уже варианты под ESP32CAM с нейросетью: https://github.com/jomjol/AI-on-the-edge-device/wiki
Богдан
С проводом для питания?)
Ozzy
Slava
Slava
Andy

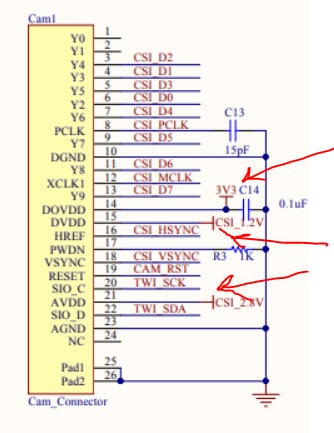

Какое нужно питание? Что нужно сделать объясни.
встать на контакты отмеченные красным мультиметром и посмотреть какое там напряжение. Должно быть то же что и указанное на схеме
Andre
Andre
Andre
ainu
Причем в некоторых случаях второе может по вайфаю соединяться, засыпать и так далее. А за 1200 рублей можно сделать 8 ядер!
Indr1x
Andre

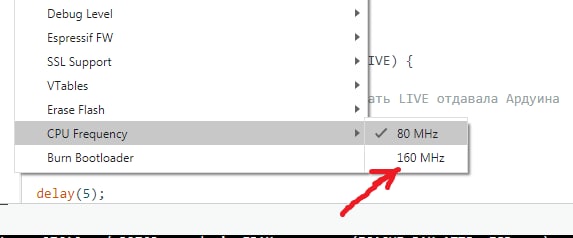

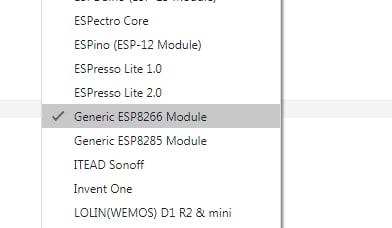

Нет, это просто опция сборки. Конфигурация железа. Из ардуиноиде частоту не установить
а какая в железке частота, 80 или 160? )
Indr1x
Чаще 80
Юрий
А в чем проблема при старте установить 160
Andre
А в чем проблема при старте установить 160
я только сегодня обнаружил эту опцию. Раньше не задумывался. Как по мне, ESP шустро работает. Но вот теперь стало интересно.
Поделитесь, как частоту установить при старте?
Юрий
Я с ардуино не работаю, сейчас загуглю😁
