Хотя как развлечение - бесценно

Вот фрагмент видеоинструкции по перепайке чипа на плату с лишними выводами

Гг

Речь не о перепайке чипа, а подкинуть провода пинам которые не разведены на гребенку

Мне кажется время пайки дороже чем разница между есп01 и там платой повыше

емеем кучу барахла для игр))

и кучу времени))))

емеем кучу барахла для игр))

О-о-о, кто-то выбросил ардуины и начал жить?

О-о-о, кто-то выбросил ардуины и начал жить?

С год назад выбросил)

И начал ЖИТЬ )

Полноценной жизнью с работой и хобби))

С год назад выбросил)

Ну такие я бы тоже выбросил.

Ну на фотке ниодной ардуины)))

Ардуина стоит забытая щёлкает)

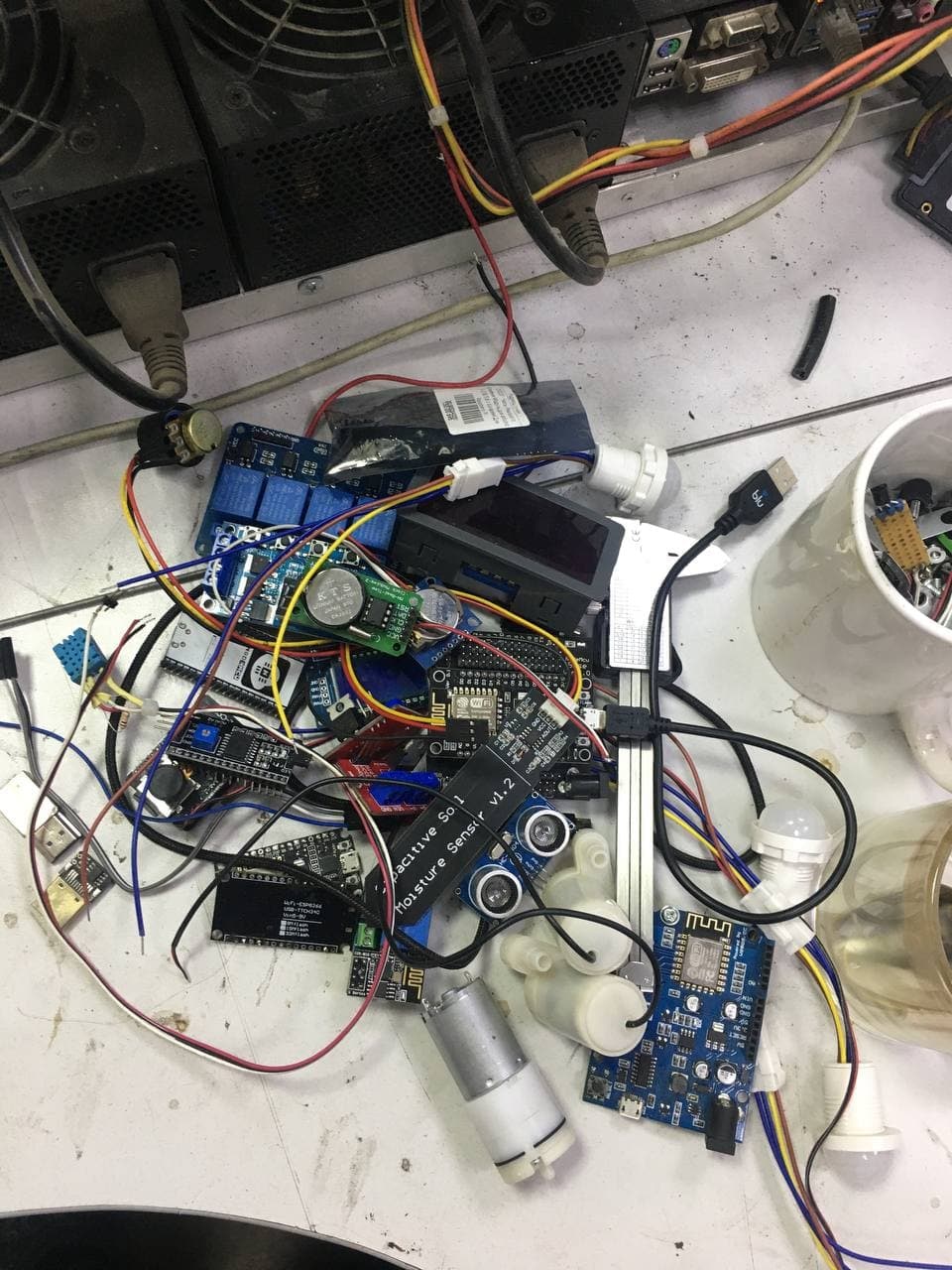

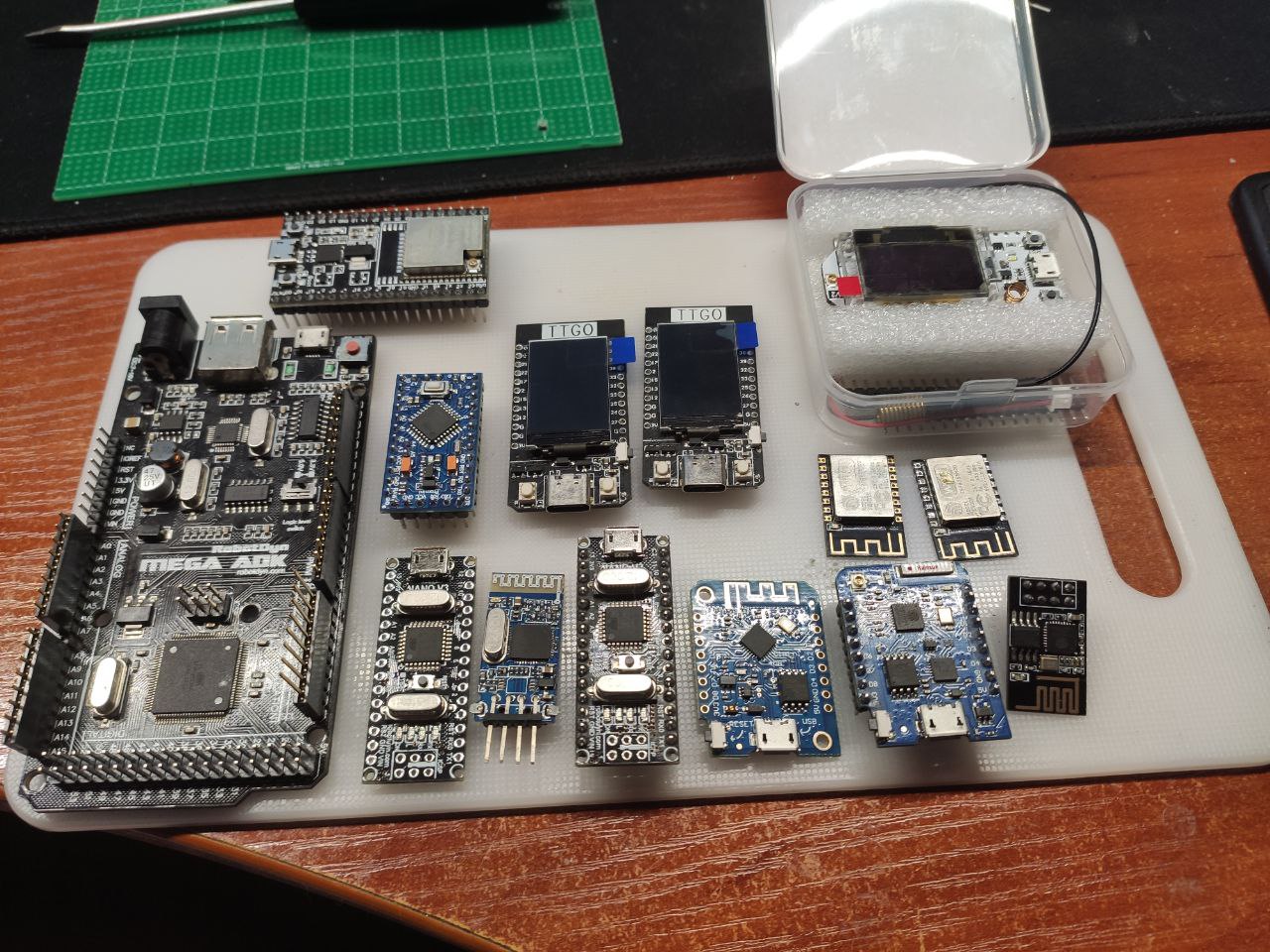

Во, тоже из коробки натряс потрохов.

Натряс я, а ты разложил))

Натряс я, а ты разложил))

Ну, я потом разложил, а предварительно натряс.

Ардуина стоит забытая щёлкает)

Злобная штука. Ардуина щелкает релюшками, а те контакторами?

Во, тоже из коробки натряс потрохов.

Твоё?

Твоё?

Ну, если из своей коробки натряс, значит мое.

Ну, если из своей коробки натряс, значит мое.

Ну, коробка есть коробка, штатный телепат в отпуске, контекст упустил. Самая большая это какая-то новая супер ардуино?

Ну, коробка есть коробка, штатный телепат в отпуске, контекст упустил. Самая большая это какая-то новая супер ардуино?

Нет, это мега адк. Лет 5 назад брал на узкоглаз-экспресс.

Нет, это мега адк. Лет 5 назад брал на узкоглаз-экспресс.

Мощь.

Во, тоже из коробки натряс потрохов.

это esp32?

чет не видел таких чтобы можно было ножки вставлять (а не паять как SMD)

вернее видел у m5stack но это не считается

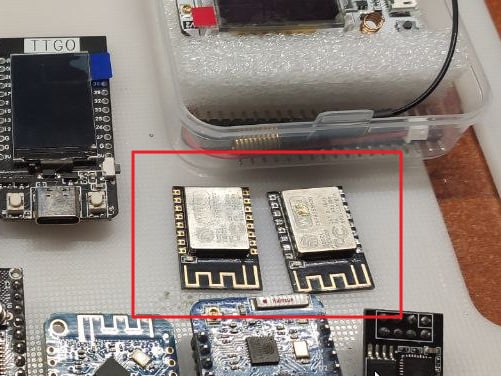

Esp8266. Были такие

Esp8266. Были такие

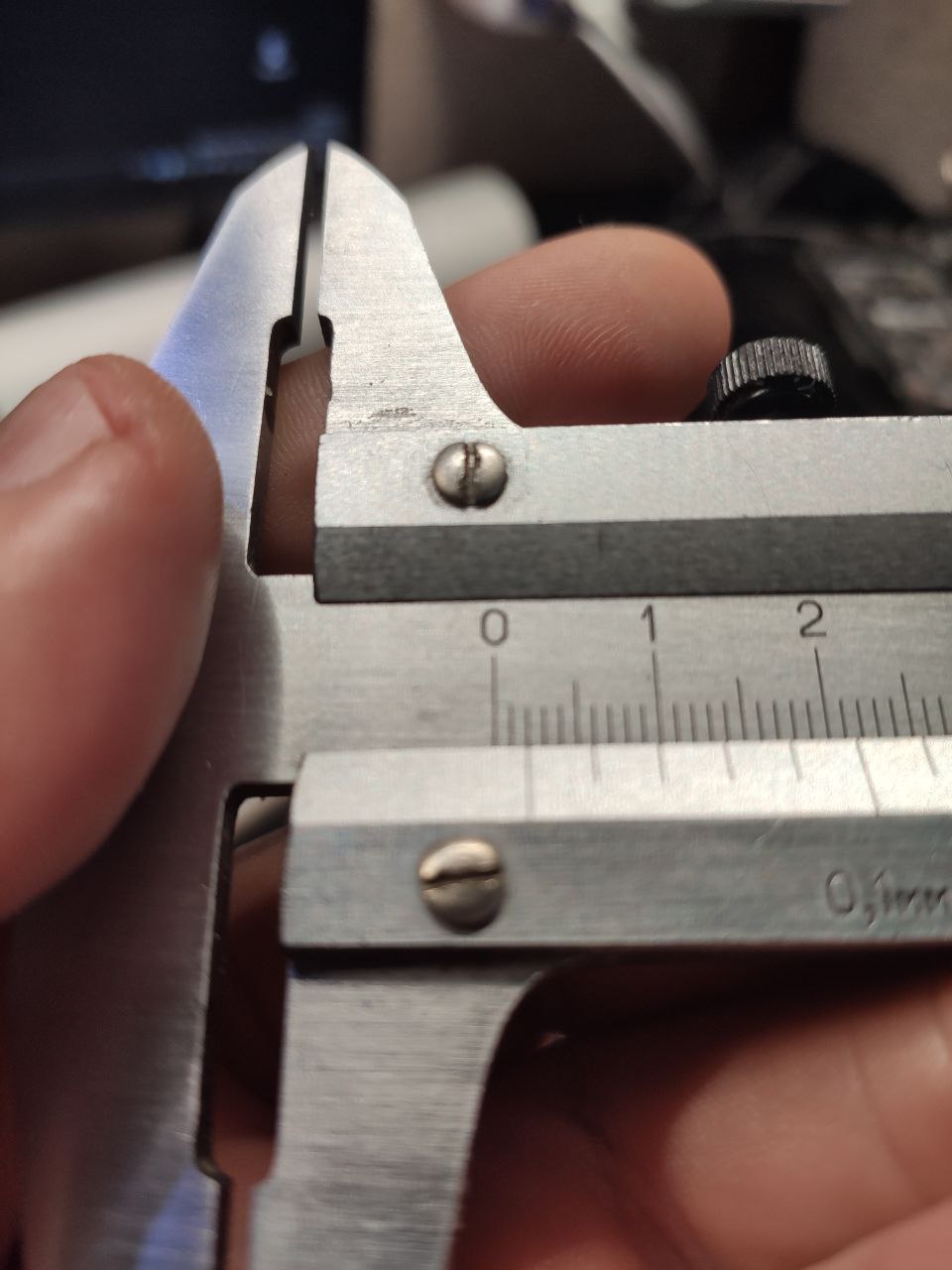

Да, они. Но там шаг не 2.54 и отверстия маленькие.

Да, они. Но там шаг не 2.54 и отверстия маленькие.

2мм емнип

2мм емнип

Таки да

Злобная штука. Ардуина щелкает релюшками, а те контакторами?

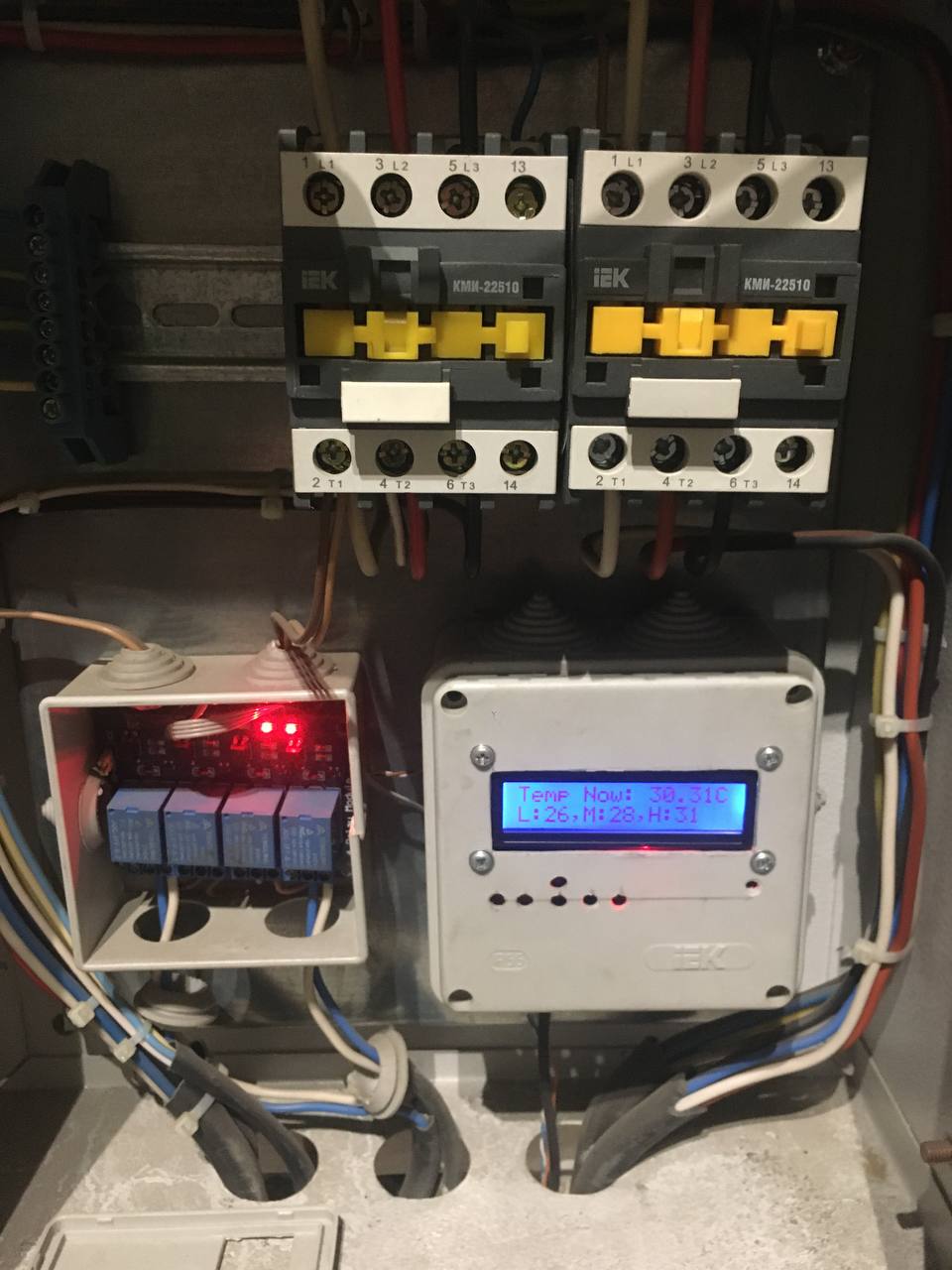

Угу) вентиляция 4х6кВт) три года как автомат Калашникова)))

Или пять)

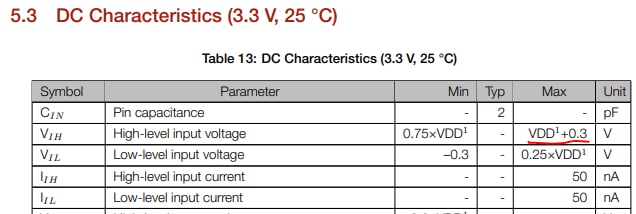

Теоретически да, толерантны. Практически "на свой страх и риск". У меня пятивольтовые i2s норм идут

К сожалению теоретически как раз нетолерантны :(

К сожалению теоретически как раз нетолерантны :(

Это по даташитам.

Да, я слово подобрал не очень

Скажем так, теоретически можно попробовать с риском спалить, но может работать

от модуля зависит

ааа! чисто на "авось", ясно :) Все таки в нормальной эксплуатации это такое себе решение :)

Кто юзает такие платы об уровнях сигналов вообще если слышал то краем уха. Ибо тут таких вопросов через каждые пару дней. Gpio у esp32 вроде толерантны к 5v?

На выход толерантны, на вход нет. Ставь резисторный лелитель.

На выход толерантны, на вход нет. Ставь резисторный лелитель.

Подскажите плиз что значит "на выход толерантны" ?

Подскажите плиз что значит "на выход толерантны" ?

Управлять 5 вольтовыми устройствами могут.

Управлять 5 вольтовыми устройствами могут.

ясно, другими словами укладываются иногда в коридор 5V логики :) но к сожалению не всегда. Например если снизить питание чипа :)

На выход толерантны, на вход нет. Ставь резисторный лелитель.

Это что еще за такой совет, левелшифтер из делителя? Вы сами так пробовали, на i2c например?

Вот блин весь моск сломал.... Пришло с JLCPCB 10 одинаковых плат на ЕСП32, 8 прошились как положено (через UART), а 2 не хотят шиться, хоть убей... Хотя по тому же уарту по резету отдают подробную о себе информацию.... Коллективный разум может дать совет?

Вот блин весь моск сломал.... Пришло с JLCPCB 10 одинаковых плат на ЕСП32, 8 прошились как положено (через UART), а 2 не хотят шиться, хоть убей... Хотя по тому же уарту по резету отдают подробную о себе информацию.... Коллективный разум может дать совет?

Извините за дурацкий вопрос, но... А в монитор порта что выдаёт?

Извините за дурацкий вопрос, но... А в монитор порта что выдаёт?

21:25:22.716 -> ets Jun 8 2016 00:22:57 21:25:22.716 -> 21:25:22.716 -> rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) 21:25:22.716 -> configsip: 0, SPIWP:0xee 21:25:22.716 -> clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 21:25:22.716 -> mode:DIO, clock div:2 21:25:22.716 -> load:0x3fff0018,len:4 21:25:22.716 -> load:0x3fff001c,len:5656 21:25:22.749 -> load:0x40078000,len:0 21:25:22.749 -> ho 12 tail 0 room 4 21:25:22.749 -> load:0x40078000,len:13844 21:25:22.749 -> entry 0x40078fc4 21:25:22.749 -> [0;32mI (30) boot: ESP-IDF v3.0.7 2nd stage bootloader [0m 21:25:22.749 -> [0;32mI (30) boot: compile time 09:04:31 [0m 21:25:22.749 -> [0;32mI (31) boot: Enabling RNG early entropy source... [0m 21:25:22.749 -> [0;32mI (35) boot: SPI Speed : 40MHz [0m 21:25:22.749 -> [0;32mI (39) boot: SPI Mode : DIO [0m 21:25:22.783 -> [0;32mI (43) boot: SPI Flash Size : 4MB [0m 21:25:22.783 -> [0;32mI (47) boot: Partition Table: [0m 21:25:22.783 -> [0;32mI (51) boot: ## Label Usage Type ST Offset Length [0m 21:25:22.783 -> [0;32mI (58) boot: 0 phy_init RF data 01 01 0000f000 00001000 [0m 21:25:22.783 -> [0;32mI (65) boot: 1 otadata OTA data 01 00 00010000 00002000 [0m 21:25:22.783 -> [0;32mI (73) boot: 2 nvs WiFi data 01 02 00012000 0000e000 [0m 21:25:22.817 -> [0;32mI (80) boot: 3 at_customize unknown 40 00 00020000 000e0000 [0m 21:25:22.817 -> [0;32mI (88) boot: 4 ota_0 OTA app 00 10 00100000 00180000 [0m 21:25:22.817 -> [0;32mI (95) boot: 5 ota_1 OTA app 00 11 00280000 00180000 [0m 21:25:22.817 -> [0;32mI (103) boot: End of partition table [0m 21:25:22.817 -> [0;32mI (107) boot: No factory image, trying OTA 0 [0m 21:25:22.817 -> [0;32mI (112) esp_image: segment 0: paddr=0x00100020 vaddr=0x3f400020 size=0x20614 (132628) map [0m 21:25:22.885 -> [0;32mI (167) esp_image: segment 1: paddr=0x0012063c vaddr=0x3ffc0000 size=0x02d7c ( 11644) load [0m 21:25:22.885 -> [0;32mI (172) esp_image: segment 2: paddr=0x001233c0 vaddr=0x40080000 size=0x00400 ( 1024) load [0m 21:25:22.885 -> [0;32mI (175) esp_image: segment 3: paddr=0x001237c8 vaddr=0x40080400 size=0x0c848 ( 51272) load [0m 21:25:22.919 -> [0;32mI (204) esp_image: segment 4: paddr=0x00130018 vaddr=0x400d0018 size=0xdfc80 (916608) map [0m 21:25:23.220 -> [0;32mI (526) esp_image: segment 5: paddr=0x0020fca0 vaddr=0x4008cc48 size=0x02504 ( 9476) load [0m 21:25:23.253 -> [0;32mI (530) esp_image: segment 6: paddr=0x002121ac vaddr=0x400c0000 size=0x00064 ( 100) load [0m 21:25:23.253 -> [0;32mI (541) boot: Loaded app from partition at offset 0x100000 [0m 21:25:23.253 -> [0;32mI (541) boot: Disabling RNG early entropy source... [0m 21:25:23.320 -> 1.1.3 21:25:23.320 -> I (636) wifi: wifi firmware version: 703e53b 21:25:23.320 -> I (636) wifi: config NVS flash: enabled 21:25:23.320 -> I (636) wifi: config nano formating: disabled 21:25:23.320 -> I (647) wifi: Init dynamic tx buffer num: 32 21:25:23.320 -> I (647) wifi: Init data frame dynamic rx buffer num: 32 21:25:23.320 -> I (647) wifi: Init management frame dynamic rx buffer num: 32 21:25:23.320 -> I (652) wifi: wifi driver task: 3ffdeeb8, prio:23, stack:3584 21:25:23.354 -> I (657) wifi: Init static rx buffer num: 10 21:25:23.354 -> I (661) wifi: Init dynamic rx buffer num: 32 21:25:23.354 -> I (665) wifi: wifi power manager task: 0x3ffe369c prio: 21 stack: 2560 21:25:23.387 -> I (698) wifi: mode : softAP (e0:e2:e6:c8:d5:ad) 21:25:23.387 -> I (706) wifi: mode : sta (e0:e2:e6:c8:d5:ac) + softAP (e0:e2:e6:c8:d5:ad) 21:25:23.387 -> I (710) wifi: mode : softAP (e0:e2:e6:c8:d5:ad) 21:25:23.387 -> I (713) wifi: set country: cc=CN

Номрмально все выдает, что положено... Ток не шьется, гад(

Вот блин весь моск сломал.... Пришло с JLCPCB 10 одинаковых плат на ЕСП32, 8 прошились как положено (через UART), а 2 не хотят шиться, хоть убей... Хотя по тому же уарту по резету отдают подробную о себе информацию.... Коллективный разум может дать совет?

Может китайцы капнули где не надо и законтачило?

Может китайцы капнули где не надо и законтачило?

Да вроде проверил все... К слову говоря. к платам и пайке вообще претензий нет. одни похвалы

Вот блин весь моск сломал.... Пришло с JLCPCB 10 одинаковых плат на ЕСП32, 8 прошились как положено (через UART), а 2 не хотят шиться, хоть убей... Хотя по тому же уарту по резету отдают подробную о себе информацию.... Коллективный разум может дать совет?

если не шьется, значит не встает в режим программирования, проверить уровни на пинах в режиме программирования

вот из даташита , как программить, какие уровни выставить, и после как загрузиться

By default the initial firmware has already been downloaded in the flash. If users need to re-download the firmware, they should follow the steps below: 1. Set the module to UART Download mode. 2. Pull IO0 and IO2 low. 3. Power on the module and check through the serial terminal if the UART Download mode is enabled. 4. Download the firmware to flash using the ESP Flash Download Tool. 5. After downloading, keep IO15 low and pull IO0 high to enable the SPI Boot mode. 6. Power on the module again. The chip will read and execute the firmware during initialization.

покажите платки, интересно же !

Да вроде проверил все... К слову говоря. к платам и пайке вообще претензий нет. одни похвалы

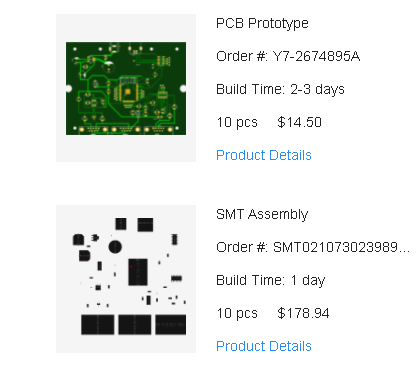

сколько стот монтаж?

сколько стот монтаж?

Это со всеми компонентами

спасибо, познавательно

Компонентов - ЕСП32 + adm3485(интерфейс rs485) + CH340 (USB-TTL) + max232 (232-ttl) + питание + рассыпуха всякая

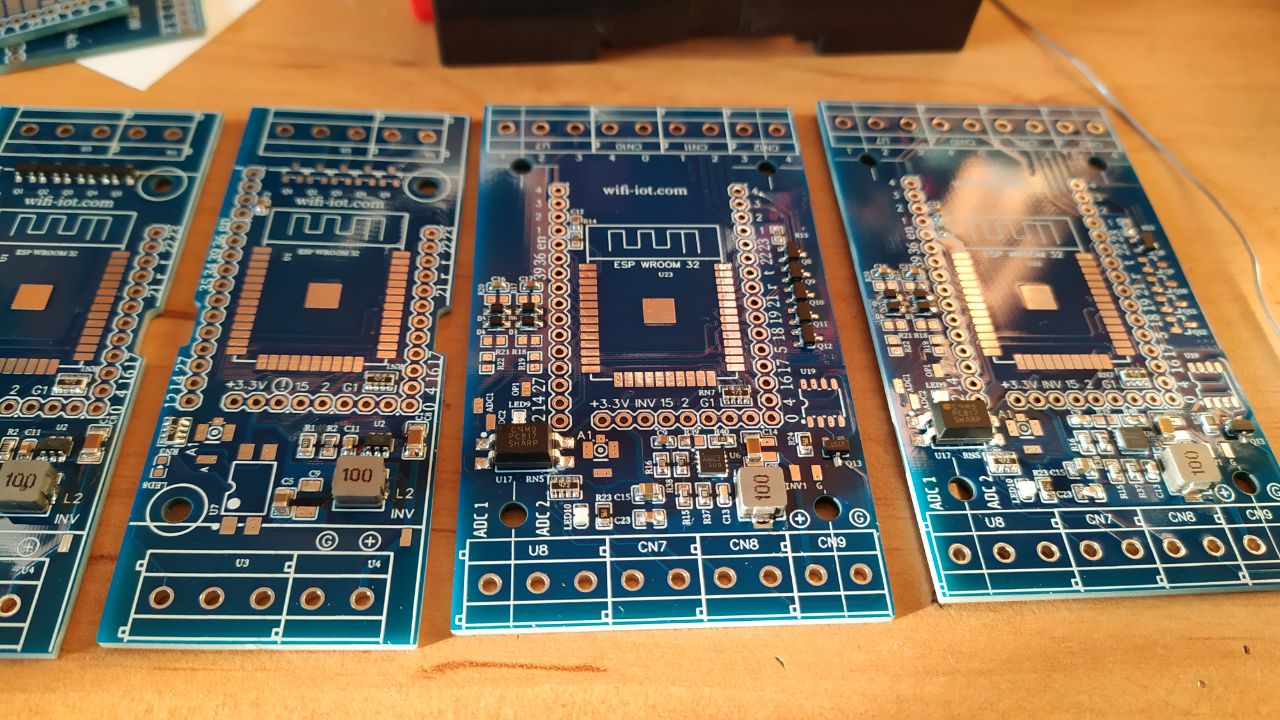

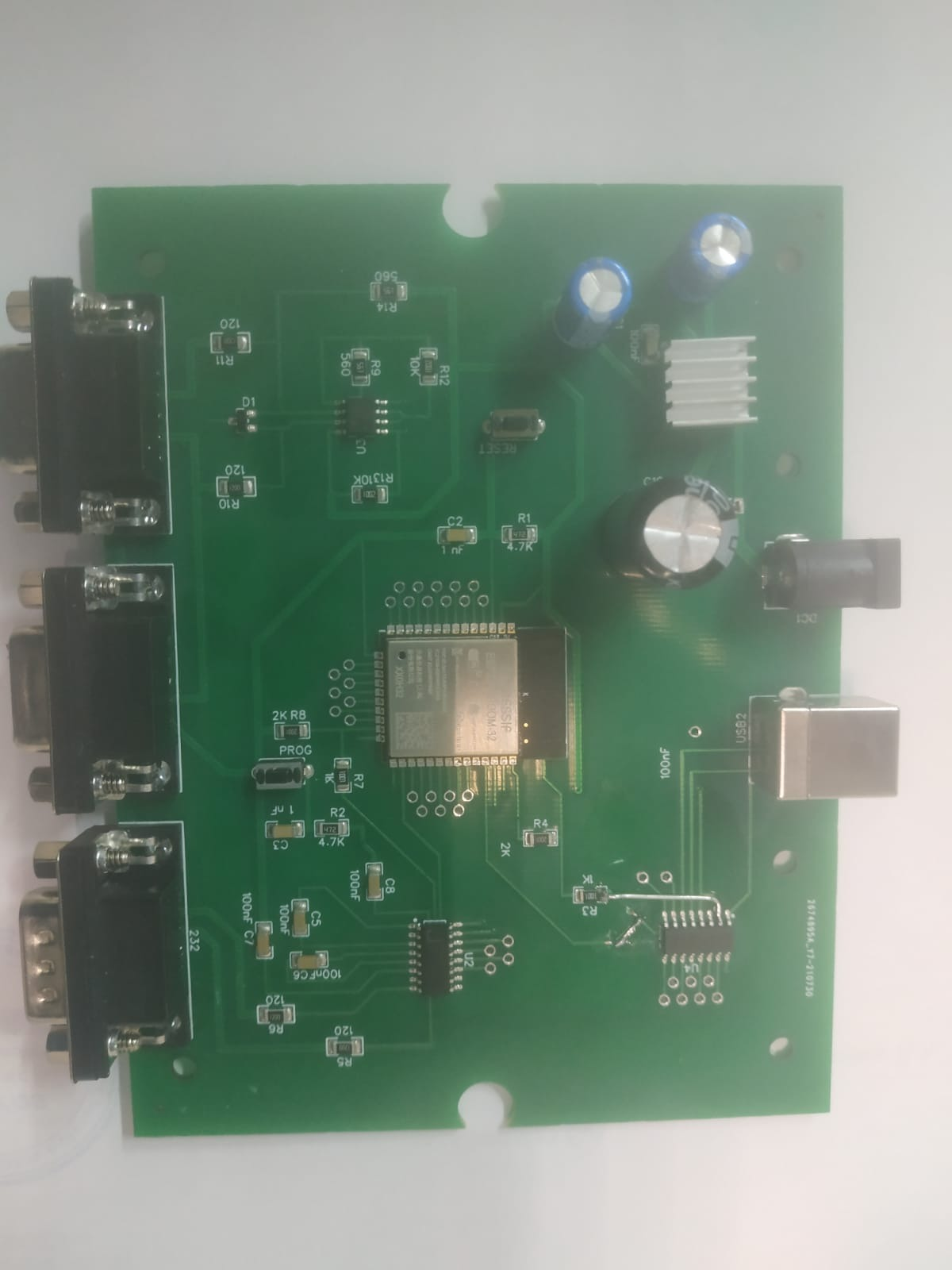

Плата. Под гиантовский корпус

аналогичные делаю, но монтаж не решаюсь

Зря. Я монтажом доволен

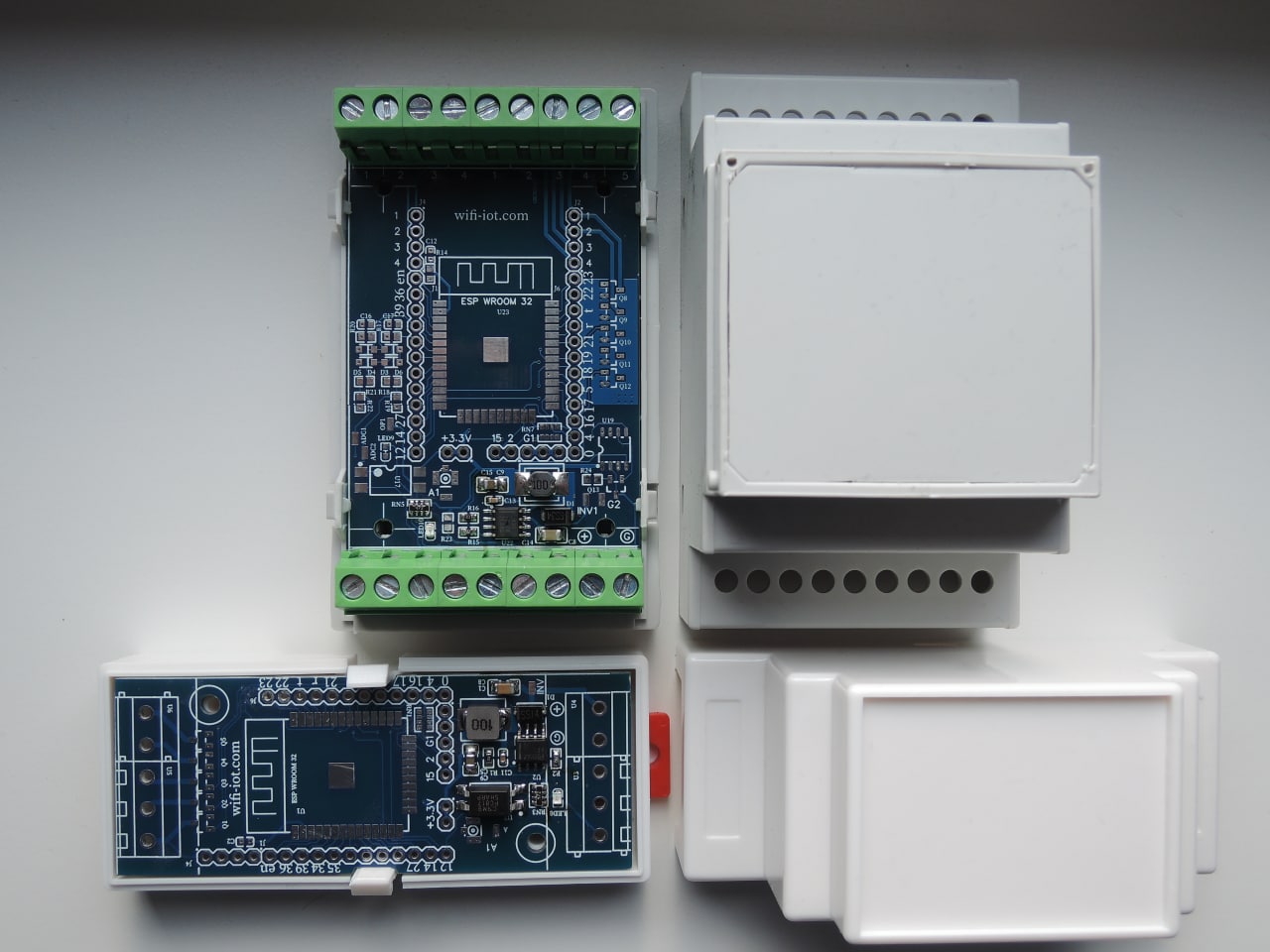

под меандровский корпус

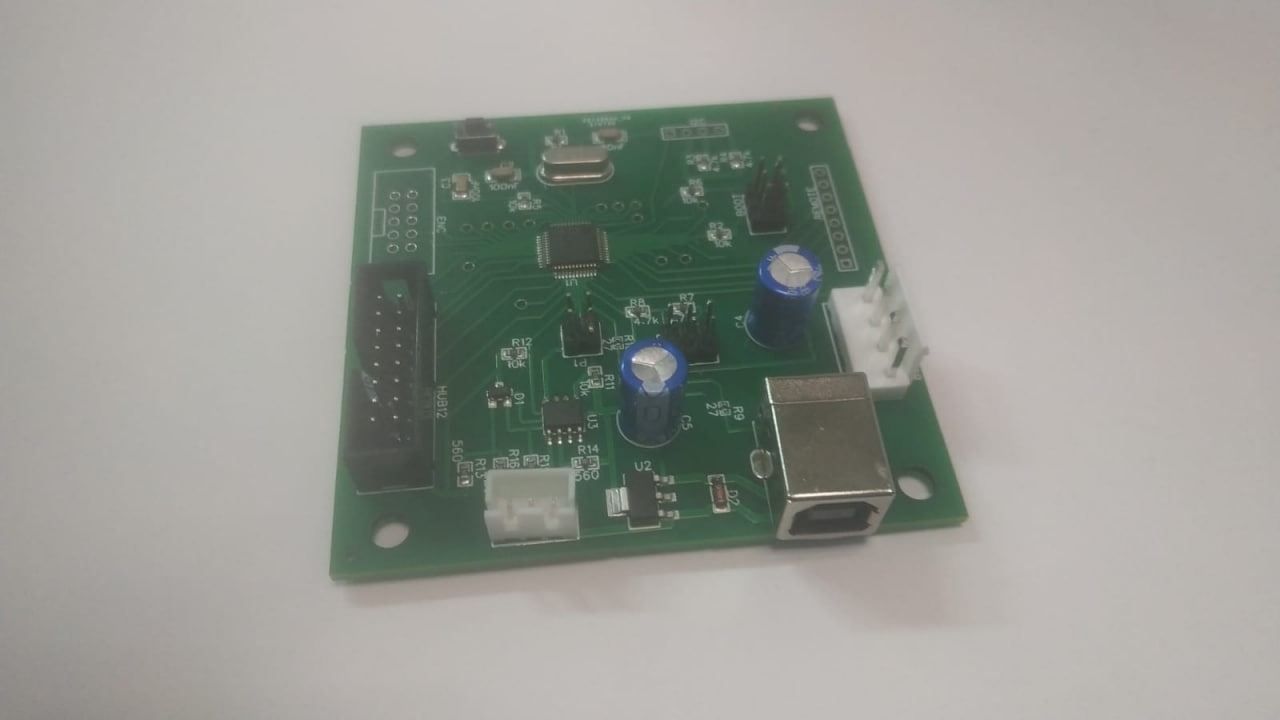

Той же партией 20 штук на СТМ32 - вообще никаких проблем, как часы работают

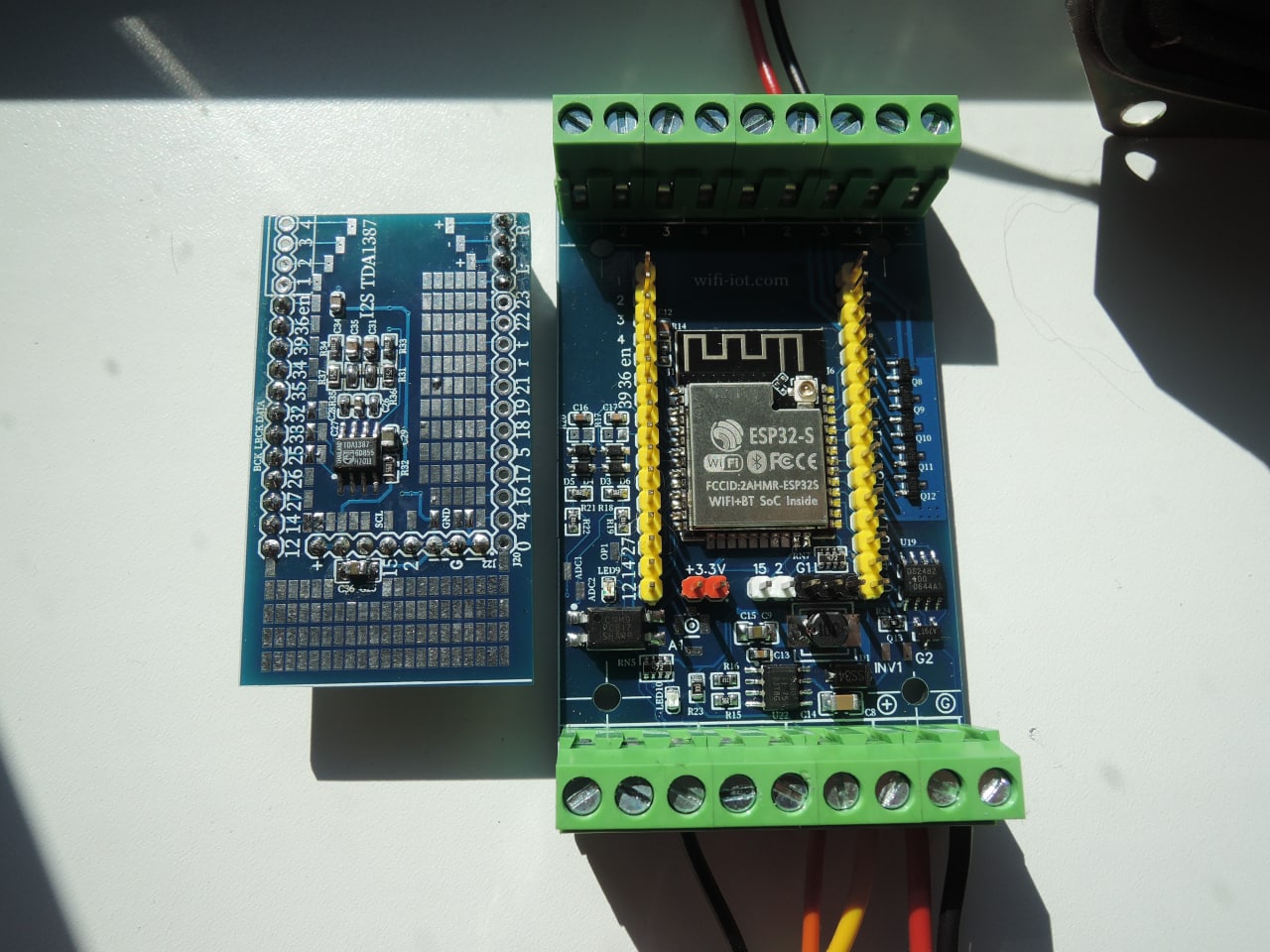

очередную версию запаиваю

кросиво

сверху доп модули насаживаются

под меандровский корпус

От терминалов давно отошел. Очень громоздкие. Либо IDC, либо XH

под корпус , они там предусмотренны

Так, ладно.. как мне этих сволочей прошить то?)

но выше же, проверь уровни

Ну под динку тио да...

но выше же, проверь уровни

Проверил.... Как положено

Крамольная мысль - а если отпаять и прошить еспху на весу ? Мож она здохла ?

У меня две штуки сейчас на столе - признаки жизни подают. Если им флэш припаять нормально зашитый - работают. А вот прошиваться через uart бутлоадер - хрен.

Не верю. Надо проверить 0 и 2 сделать ресет и посмотреть в терминал она покажет режим программинга

Вообще просто проводами вешаю перемычки , вешаю переходник и арошиваю далее по ота

Не верю. Надо проверить 0 и 2 сделать ресет и посмотреть в терминал она покажет режим программинга

Так..... а 2 то тут при чем?
