Ит ис ворк)

Учитывая цену ftdi программатор наверное дороже модуля вместе с обвязкой😁

Всем привет. Есть вопрос, может кто сталкивался или знает ответ. У меня модуль часов ds1307 плюс флеха. Все подключено к есп. Сканером вижу два адреса часов и флехи. Перепробовал кучу либ, результат нулевой. Начал работать на прямую по даташиту. Удалось установить время и дату в часах, но сами часы не идут. По даташиту 7 бит в нулевом регистре вроде как отвечает за ход часов. Пробовал менять его состояние но безуспешно. В чем может быть еще засада. По схеме вроде как с кваца должен быть подтянуть резистор 680к но на всех фото что я перерыл его нет.

Всем привет. Есть вопрос, может кто сталкивался или знает ответ. У меня модуль часов ds1307 плюс флеха. Все подключено к есп. Сканером вижу два адреса часов и флехи. Перепробовал кучу либ, результат нулевой. Начал работать на прямую по даташиту. Удалось установить время и дату в часах, но сами часы не идут. По даташиту 7 бит в нулевом регистре вроде как отвечает за ход часов. Пробовал менять его состояние но безуспешно. В чем может быть еще засада. По схеме вроде как с кваца должен быть подтянуть резистор 680к но на всех фото что я перерыл его нет.

И бит старта часов нужно устанавливать при инициализации

Для диагностики обычно на sqw вывод выводят неделеный сигнал

Для диагностики обычно на sqw вывод выводят неделеный сигнал

Я хз годную микросхему usb uart с минимумом обаяки( ну кроме ftdi которых 4шт лежит

Часы не идут = на sqw 0

Часы не идут = на sqw 0

вы наверно не по адресу. у меня все идет :)

вы наверно не по адресу. у меня все идет :)

ну это понятно просто эти часы просты до безобразия но не идут

У вопрошающего генератор часов стоит. Вы ему советуете диагностику на sqw. Я рад за вас что все у вас хорошо

Согласен, поэтому на первый взгляд, либо кварц либо бит старта как то не встает

Потому и советую посмотреть на вывод swq, что бы убедится, что генератор стоит, а не ошибка в ПО, неправильное подключение, или что-то еще

как не правильное подключение если я написал что время и дату выставляю и потом читаю все норм

Т.е. ни схемы, ни кода, ни фото монтажа нет, то самое простое это проверить выход генератора. Пока там не появятся импульсы дискуссию считаю неэффективной :)

ок для вас лично найду схему модуля хотя написал что он готовый и висит на шине I2C

не надо, т.к. мне все равно :)

если вам всеравно зачем тогда отвечать

Я у себя ставлю CH340N, и две кнопки, но есть оказывается и с ножками для сброса и boot

У ch340 обяз тактирование над

В обвязке ch340 должен быть кварц на12мгц. В отличии от ftdi. Но у них был какой то чип посвежее и там не нужно было ставить кварц

В обвязке ch340 должен быть кварц на12мгц. В отличии от ftdi. Но у них был какой то чип посвежее и там не нужно было ставить кварц

Поставьте ch340c и можно убрать кварц)

мостов USB-UART довольно много разных https://ru.farnell.com/w/c/semiconductors-ics/drivers-interfaces/interface-bridges?bridge-type=usb-uart&sort=P_PRICE

Я пытался без кварца, чип не запускается. Мелкие кварцы паять не реально. А большие много места занимают

может чип не с буквой C на конце? у меня всё норм работает. да и вообще продают кучу плат с ch340c и ch340n без кварцев

всем привет еще раз. У меня есть еще вопрос такого плана как правильно синхронизировать день недели на есп и синхронизируется ли он вообще или его ставят в ручную. Насколько я знаю есть отсчет от воскресенья а есть с понедельника. Сейчас показывает у меня 3 день недели получается что отсчет с воскресенья хотя сегодня вторник.

синхронизация с сервером стандартной функцией NTP работа со временем тоже стандартная TimeLib

синхронизация с сервером стандартной функцией NTP работа со временем тоже стандартная TimeLib

Окей, с этой либой я не работал, но вот пример того как это делать в time.h (наверное, все таки именно ее корректнее называть "стандартной"): https://stackoverflow.com/questions/42568215/iso-8601-week-number-in-c

всем привет еще раз. У меня есть еще вопрос такого плана как правильно синхронизировать день недели на есп и синхронизируется ли он вообще или его ставят в ручную. Насколько я знаю есть отсчет от воскресенья а есть с понедельника. Сейчас показывает у меня 3 день недели получается что отсчет с воскресенья хотя сегодня вторник.

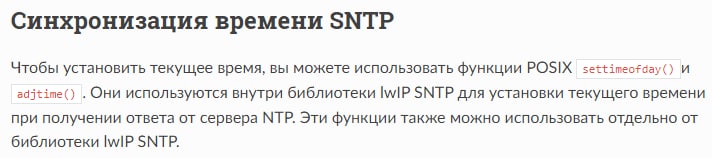

https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/system/system_time.html

тут же ничего про день недели нету

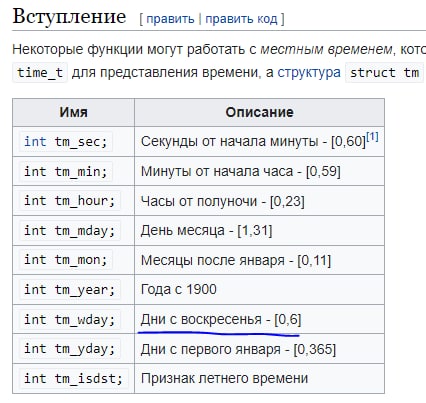

UNIX-время легко конвертируется в "человекочитаемое" с помощью функций описанных в time.h https://ru.wikipedia.org/wiki/Time.h

Человек же сказал что у него сейчас подсчет дней с воскресенья а хочет с понедельника)

вы че блин, единицу прибавить к стандартному и все

А что делать с получившимся восьмым днем недели?

разница только в нумерации дней недели и все: 0 1 2 3 4 5 6 в п в с ч п с 1 2 3 4 5 6 7

Ну, так-то оно и есть. Но если нужно где-то напечатать день недели, то вы предлагаете сперва вывести эту табличку и чтобы пользователь уже сам в уме пересчитывал?)

Если перевалили за 7 вычесть 7 не?

Ну, так-то оно и есть. Но если нужно где-то напечатать день недели, то вы предлагаете сперва вывести эту табличку и чтобы пользователь уже сам в уме пересчитывал?)

Берем стандартное время - преобразуем в tm структуру и прибавляем к tm_wday еденицу. что тут сложного?

Сложность с последним днём недели

Берем стандартное время - преобразуем в tm структуру и прибавляем к tm_wday еденицу. что тут сложного?

Пример вывода: //show week day, date and month tmLocal now; localTm(&now); sprintf(description, "%s %d %s %s", week_name_full[now.tm_wday], now.tm_mday, month_name_full[now.tm_mon], BLANK_SCREEN); массив строк week_name_full содержит имена дней недели, в вашем случае это будут цифры, а не буквы

Оригинальный вопрос был не про вывод строки, а про получение номера дня недели (начиная с понедельника). Я постарался на него ответить (двумя способами)

Или это плата за цену чипа?

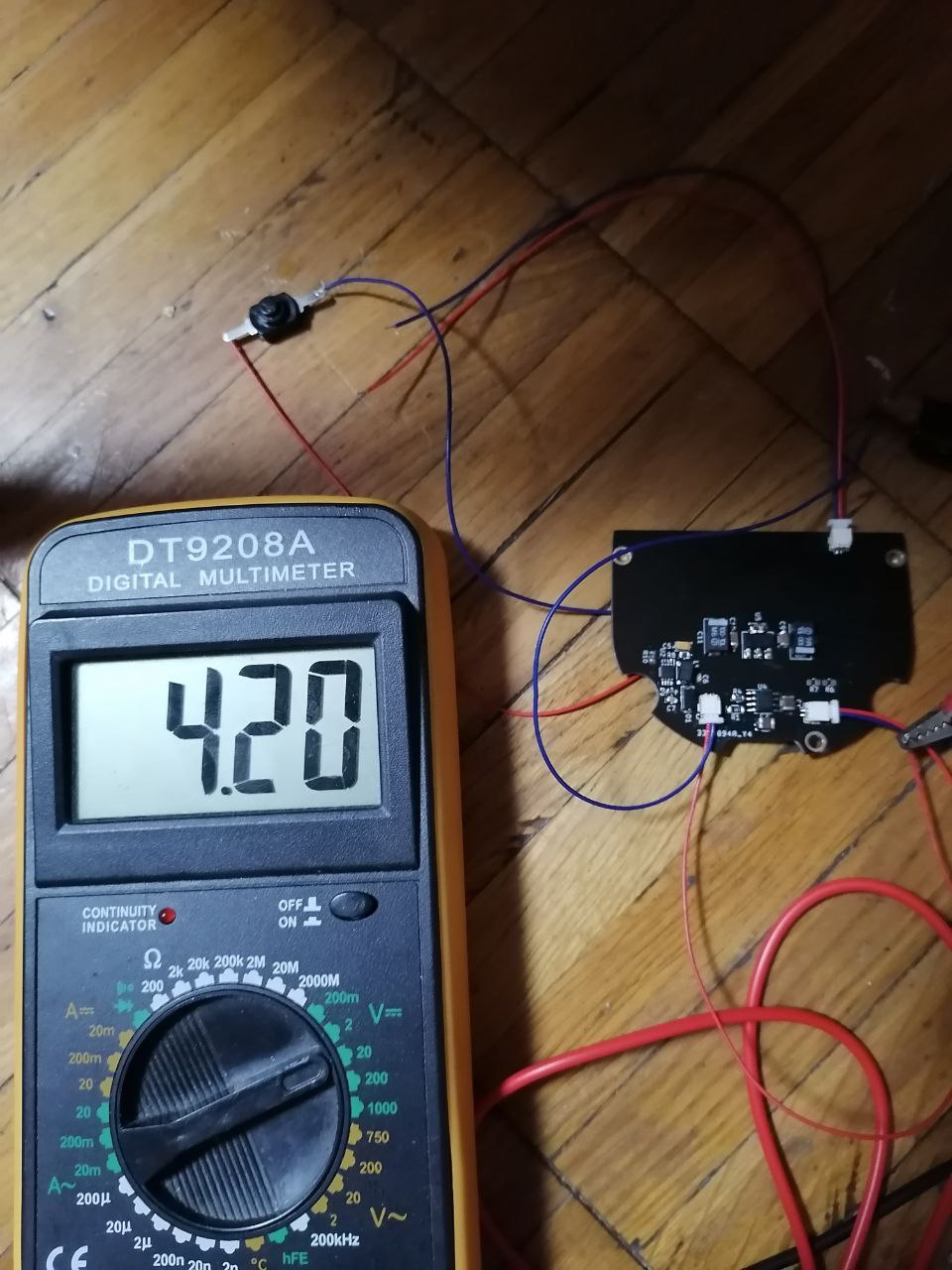

Можно ли уменьшить напругу заряда аккумулятора до 4,1в на чипе tp4056?

нефакт что мультик правильно показывает.
