Andy
хочу запустить ESP32 Pico D4 но не на чем? Платы под него не приехали :с Чтож делать то? :с

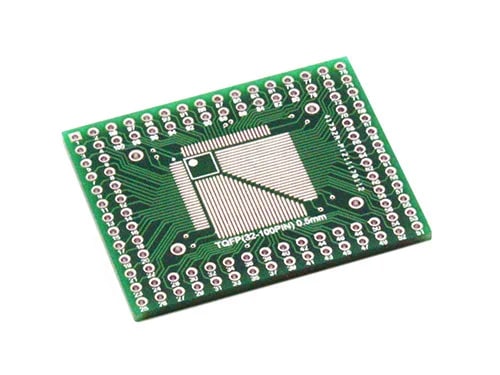

дык уже вроде советовал на спину чип класть и проводчками на TQFP макетку разводить
Сергій
0.5мм вроде
Сергій
Сергій
0.5мм
Сергій
только линии под ИМС срезать
Lucifer

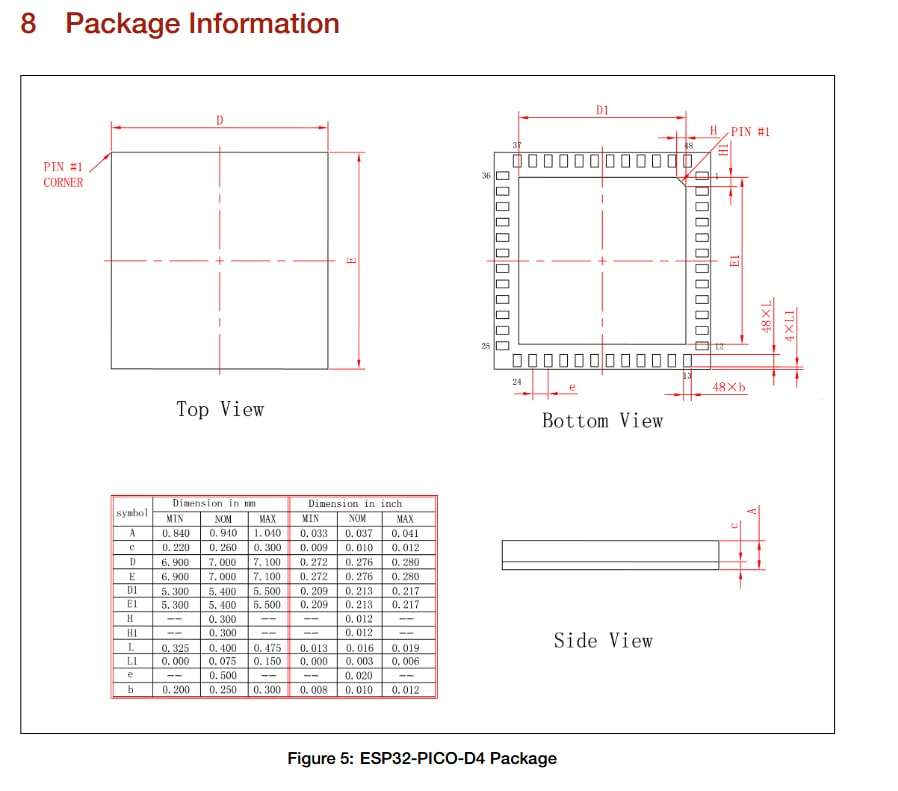

там шаг выводов какой?
да проще неделю подождать)
Сергій
с запасом валерьянки?
Lucifer
не) дела и так есть) а там платки вторые заберу и буду уже с pico d4 играться)
Andy
не солидно :с
тут уж вам решать - "чашечки или ехать"
⁣🇺🇦
как научится паять паяльником смд? на фен денег пока нету но нужно срочно собрать десяток плат, начал паять, на 2 микросхемы убил час и метр оплетки -_-
⁣🇺🇦
Лампа?
накаливания? хм
⁣🇺🇦
и мощная нужна?
Владимир
накаливания? хм
Ну лампы разные бывают. Думаю, пятисотки хватит, но долго будет.
⁣🇺🇦
Ну лампы разные бывают. Думаю, пятисотки хватит, но долго будет.
ну всеже быстрее чем паяльником я надеюсь, да и окуратнее
Владимир
серьезно? это работает?
Где-то в интернете видел как прогревали плату телефона лампой. Думаю, будет работать.
Владимир
Температуры можно лампой хорошие дать. У меня однажды ожог был от лампы киловатки. Сел погреться возле фонаря, хорошо так, тепло. И обжёгся.
🤙🏻 ℙ𝔸𝕍𝔼𝕃
располоагаешь, прогреваешь, профит
Владимир
На утюге ещё и температура регулируется
Владимир
Но лампа греет излучением.
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Как я понял, суть та же что и при пайке светодиодов - нагревательный столик
⁣🇺🇦
я тут подумал, у меня платы двусторонние, компоненты с обеих сторон, если прогревать плату то компоненты с другой стороны не поотваливаются? или не успеют достаточно прогрется? или поверхностного натяжения хватит?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Но если не большие, то не должны наверно, опять же смотря сколько там припоя
⁣🇺🇦
бл как оказывается все сложно
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Вообще можно почекать ютуб, я находил ролик, там быо обзор на 4 метода пайки смд, включая паяльник и стол
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Так-то стол самый топ, но если компоненты с одной стороны)
⁣🇺🇦
если с феном то вторую сторону тоже охлаждать надо?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
По идее нет, фен же точечено прогреват, паять на пасту
⁣🇺🇦
бл надо наверное всетаки купить какоенить китайское говно но чтоб хоть какой-то фен был
Dmitry
Утюгом с доп. термодатчиком и контролером, гдето видел ролик - с виду интересно, если платы не сильно большие и односторонние, или печь.
Евгений
ВИдел как паяют утюгом и припоем в пасте
так и ремонтировали раньше светодиодные лампы... эт сейчас они дешёвые и уже неохота париться
Евгений
бля, научи
незнаю даже что и сказать.
Andy
http://easyelectronics.ru/pajka-planarnyx-mikrosxem-samodelnoj-mikrovolnoj.html
Andy
ужас 😱😱😱 я у меня топорик😂
на безрыбье и рак рыба, если у человека нет денег на паяльную станцию приходится изгаляться. Наше дело посоветовать. Все остальное эмоции. :)
⁣🇺🇦
паяльник должен быть с жалом "Игла" либо под "волну припоя"
посмотрел в ютубе волну, как все ахрененно выглядит
Евгений
на безрыбье и рак рыба, если у человека нет денег на паяльную станцию приходится изгаляться. Наше дело посоветовать. Все остальное эмоции. :)
топориком микросхемы удобно паять налил припоя потом собрал оплеткой лишнее. но это наверное кто как приловчился. конечно когда была паста то фен был богом паяния... но она кончилась, а паять надо😊
⁣🇺🇦
решил купить жало микроволну на паяльник, это всеже дешевле чем фен а работать должно збс
⁣🇺🇦
всем спасибо. Я когда покупал паяльник видел такое но подумал что какя-то хрень, зачем надо жало с ямкой....
sat
ужас 😱😱😱 я у меня топорик😂
жало Т12 тип К, делает все, даже волной перестал пользоваться
⁣🇺🇦
У меня кстати начало норм получатся обычным косым конусом
⁣🇺🇦
Ну типа не то чтоб прям очень быстро но на микросхему около минуты, и довольно окуратно, типа не стыдно показать, короче вполне можно работать
⁣🇺🇦
Лудишь и паяешь, мне паяльник ом удобнее чем феном. Ток те нужна именно паяльная станция.
вот какраз у меня проблема изначально была в том что я заранее лудил, потом на контактных площадках были бугорки и не получалось разместить правильно микросхему, ложу прижимаю поправляю все збс, начинаю паять а оно сука сместилось.... Сейчас вот просто мажу флюсом плату, прикладываю микросхему и касаюсь паяльником сразу к нескольким ножкам (проводить нельзя потому что ножки соплями соеденятся)
Lucifer
Это, народ, как устроено цифровое выключение? Те к примеру на смартфон нажал кнопку выключить и устройство выключил ось? Или к примеру если критический уровень заряда батареи?
Lucifer
Дальше пинцетом компонент прижимаешь и припаиваешь
Lucifer
Без пинцета даже пробовать бесполезно
Lucifer

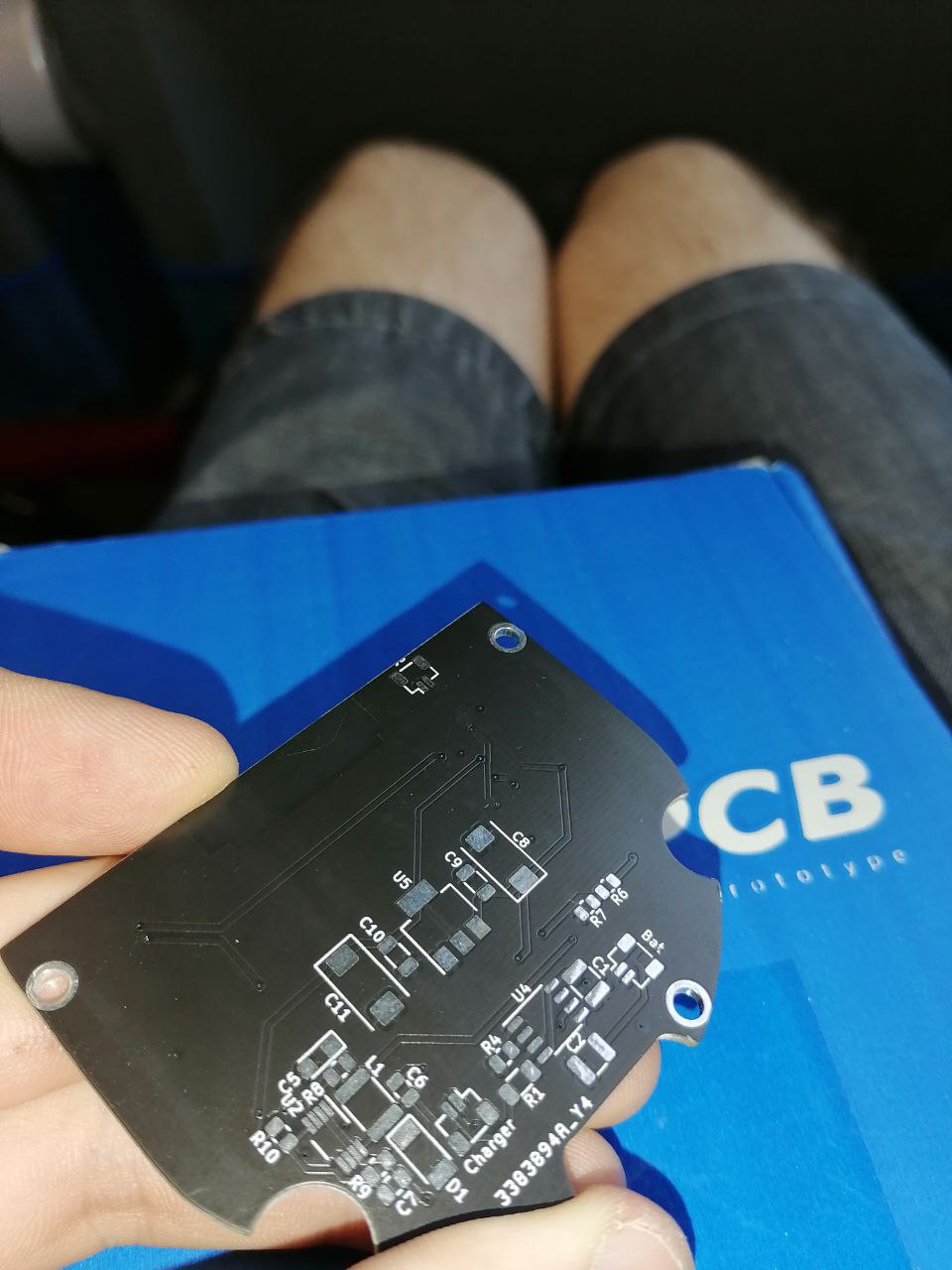

А, ну я платы в Китае заказывал
Тогда они уже луженые)
Юрий
До появления модулей esp32, паял все обычным 25Вт паяльником с флюсом, жало немного подпиливать для создания выемки для припоя. С smd вообще не вижу проблем, их можно запаять любым паяльником.
Lucifer
Металл серебристый это олово)
⁣🇺🇦

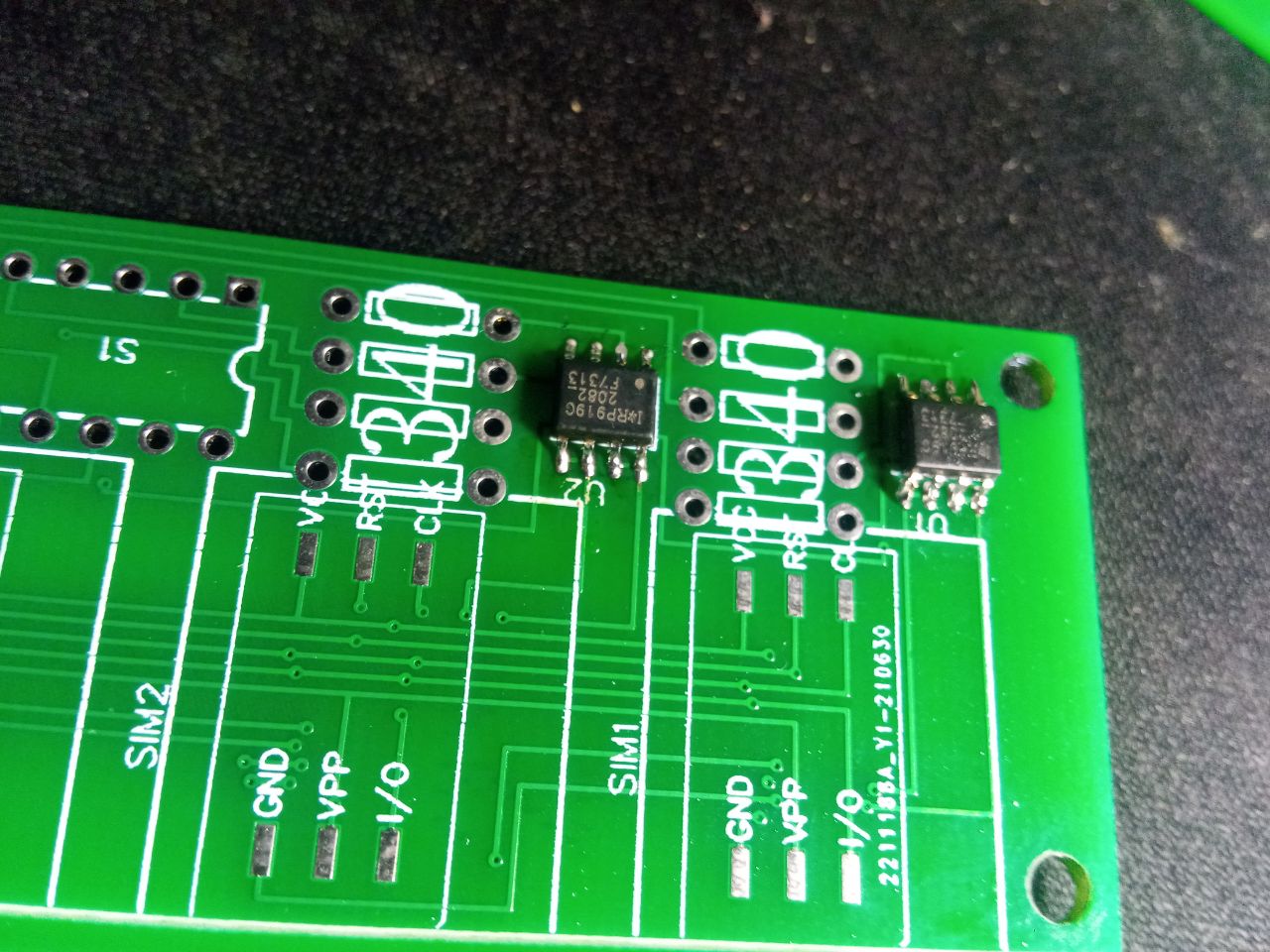

Нужно ещё 60 транзисторных сборок таких потом пойдут микросхемы..... Ну вроде более менее получается, так сказать технологию отладил, для первого раза норм
Lucifer
Припоя оч много
Юрий
Ага, смд проще чем вводные паять
Быстрее и меньше припоя так точно
Lucifer
Тебе просто приплавить контакт к площадке над
⁣🇺🇦
мне около трех часов проб и ошибок хватило
Lucifer
Пинцетом прижал и схватил жалом две ноги по диагонали
Lucifer
Потом паяешь ост
Lucifer
Припоя много не используй
Lucifer
И жало заточи, оно тонкое надо
Lucifer
Можно ещё плоским
⁣🇺🇦
по началу было что немного сдвигается микросхема думаю пальцем поправлю (пинцет положил) а палец дрожит и бля вообще отодвигает.... пинцетом оказывается так удобно 😄 я если честно то изначально думал что пинцетом тупо чтобы пальцы не обжечь ну когда деталь держишь и паяешь, ну думаю пороскладывать типа и руками то не должно быть проблемой...... а теперь сел паять и вон оно как оказывается
⁣🇺🇦
И жало заточи, оно тонкое надо
тут покупать надо а не затачивать) ну я со своим приловчился и норм, позже куплю иглу
⁣🇺🇦
не нашел на тс100 которое с ямкой которое "волна"
Lucifer
Лучше паяльную станцию купи
Lucifer
3к стоит
Lucifer
Есть ещё такая штука как обратный пинцет
