Подскажите, есть ночник уставляется в розетку, у него есть выход usb 5v. включается светильник через фоторезистор, через фоторезистор проходит 5v. Хочу выпаять фоторезистор, в это место подключить esp8266, а фоторезистор на esp перенести. Хочу сделать управляемый ночник в коридоре. Подскажите как подключить, желательно подробнее, если я правильно понимаю, есп подключить через транзистор или оптопару??

скорее всего через тот же digitpot

digital potentiometer

но лучше скинуть фотку ночника

в разобраном виде

ночник просто светит или есть какие-то режимы?

может быть хватит и транзистора, с подстроечным резистором, что бы подобрать порог срабатывания ночника

А может кто посоветовать микруху, для заряда лития и получения 3.3в с него. Сейчас юзаю вот эти, https://www.analog.com/ru/products/ltc4080.html или 4081, но что то дорогие стали и купить трудно. Может видел кто Китайские такие решения?

ночник просто светит или есть какие-то режимы?

Из режимов только чем темнее, тем ярче он светит, соответственно чем светлее тем тусклее он светит

надо разрисовывать схему, скорее всего управлять через оптопару но как именно - надо смотреть на схему

либо исать схему в интернете по модели

K1 за что отвечает?

K1 за что отвечает?

Да если бы я разбирался в этом)

переключатель

переключатель

полностью включает светильник, usb остаются рабочими

есть два пути: 1. реверсить схему, думать как управлять 2. собрать с нуля аналогичное по функциями (БП 5 или 12В, esp8266/esp32, фоторезистор, светодиоды, кучка резисторов и транзисторов) 3. найти и купить готовый ночник с wifi управлением

есть два пути: 1. реверсить схему, думать как управлять 2. собрать с нуля аналогичное по функциями (БП 5 или 12В, esp8266/esp32, фоторезистор, светодиоды, кучка резисторов и транзисторов) 3. найти и купить готовый ночник с wifi управлением

Ок

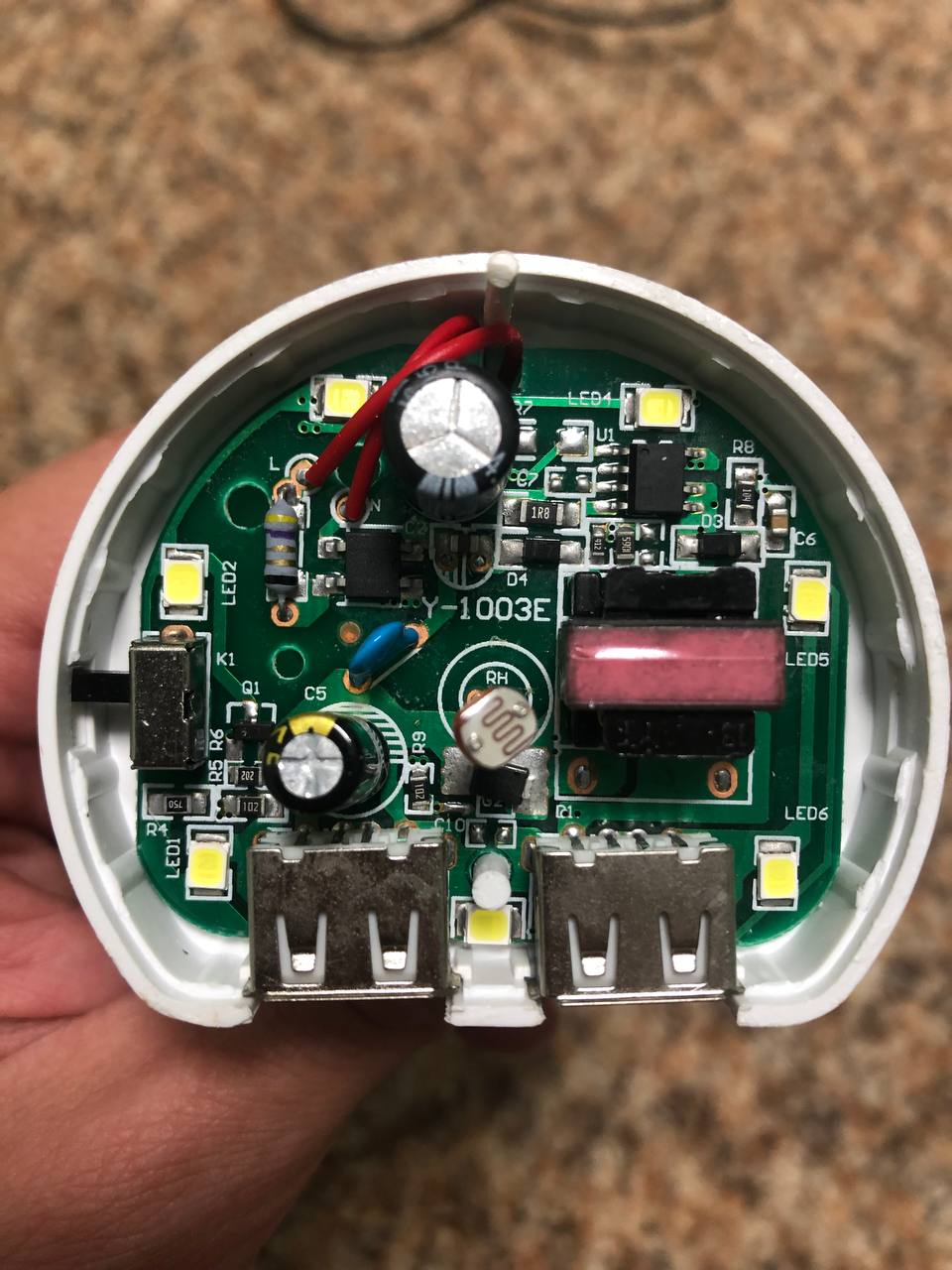

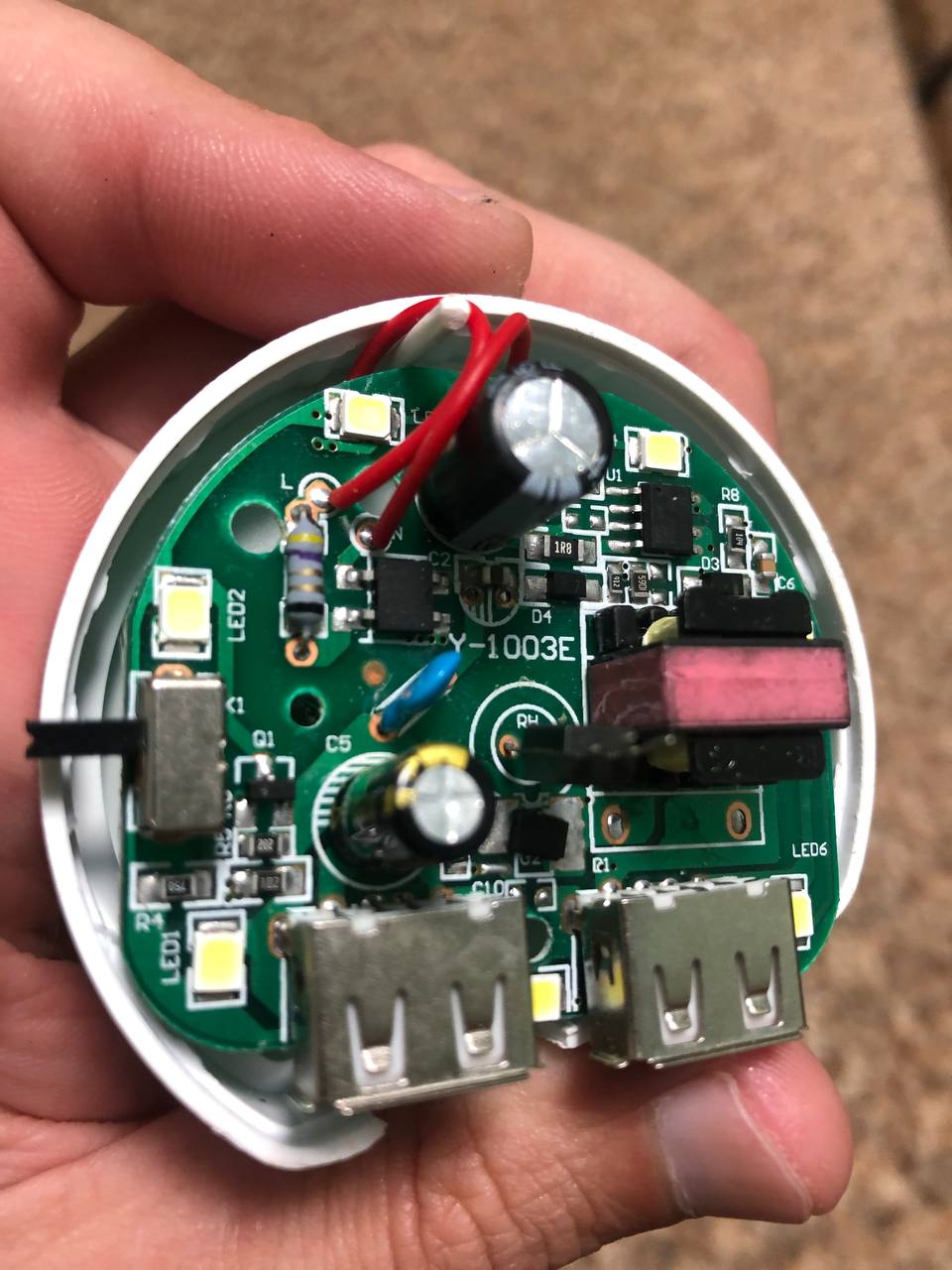

Ну сверху и справа БП. Фоторезистор по центру. Q1 управляет включением. Кажется так.

Под фоторезистором плохо видно но видимо там отвечающий за включение в темноте 2 транзистор.

да, похоже всё же светодиоды на нижней стороне питаются

предположительно : на q1 подавать PWM фоторезистор на A0 ни первое, ни второне не напрямую, какая-то обвязка там всё равно нужна

Пойду разберу по быстрому свой.

Под фоторезистором плохо видно но видимо там отвечающий за включение в темноте 2 транзистор.

под ним что-то двуногое с обозначением U2

или D2

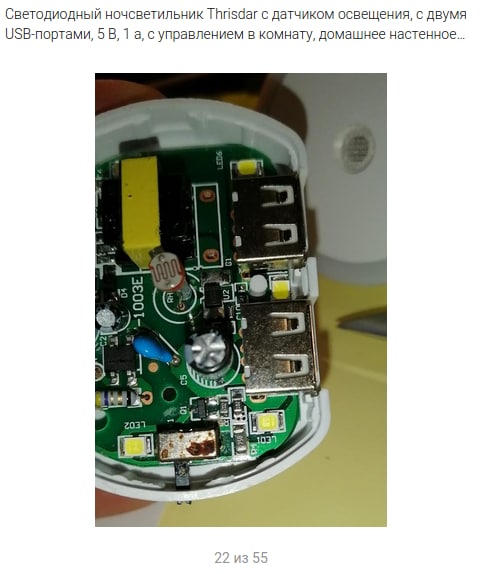

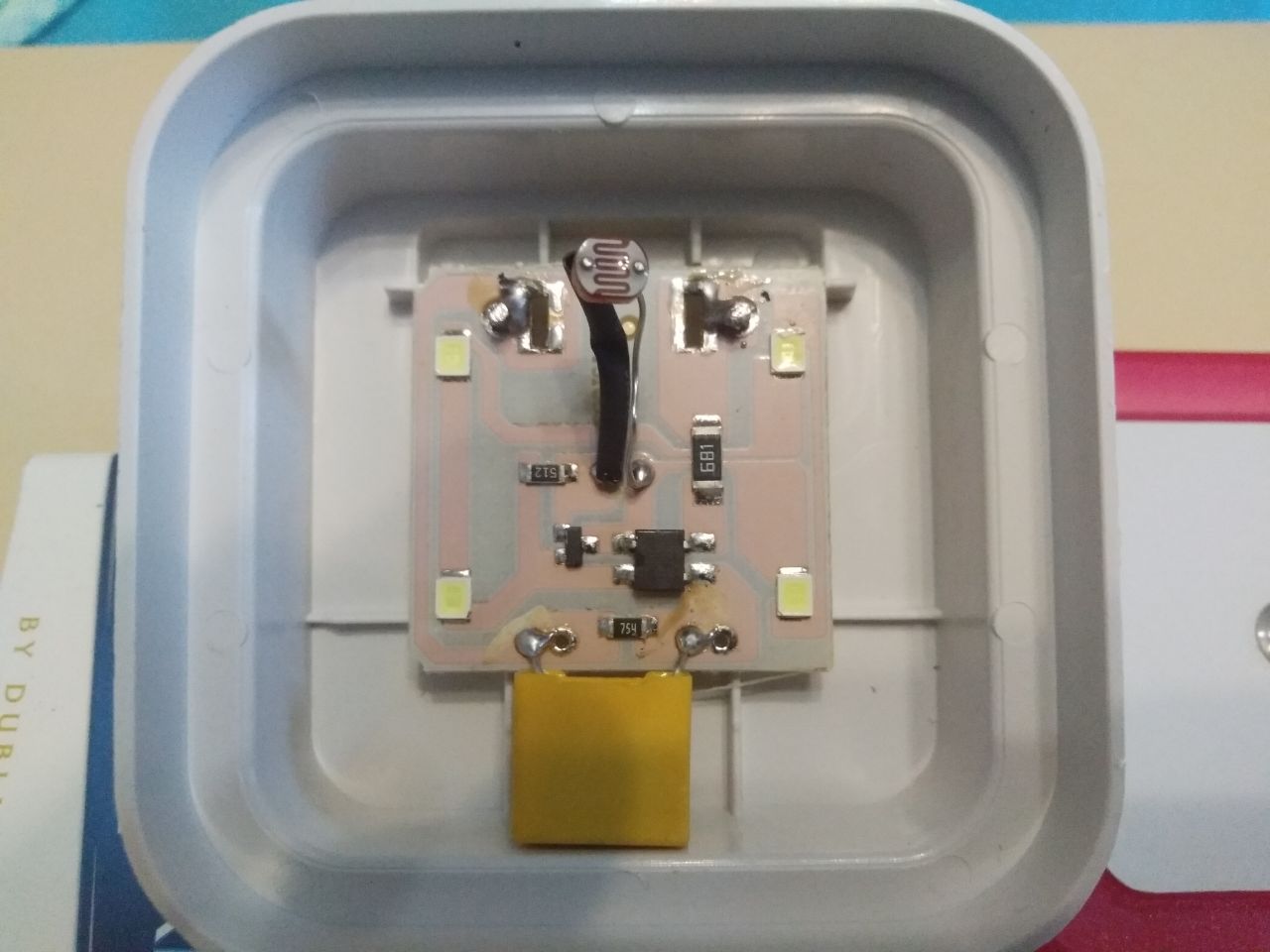

Вот принцип тот же. БП полевик который в светлое время замыкает все на себя? ФР и светодиоды последовательно

предположительно : на q1 подавать PWM фоторезистор на A0 ни первое, ни второне не напрямую, какая-то обвязка там всё равно нужна

Спасибо

Спасибо

Дак его в руках нету? Ещё только мысли?

Дак его в руках нету? Ещё только мысли?

Есть, сейчас буду пробывать по своей логике. Выпаял фоторезистор, светильники на разомкнутом контакте постоянно светится, впаяю за место фоторезистора оптопару, esp будет замыкать контакт, при замкнутом контакте светильник выключается а дальше посмотрим что получится))

Вот принцип тот же. БП полевик который в светлое время замыкает все на себя? ФР и светодиоды последовательно

да, но тут другое, тут бестрансформаторное питание

предположительно : на q1 подавать PWM фоторезистор на A0 ни первое, ни второне не напрямую, какая-то обвязка там всё равно нужна

Подскажи, я хочу припаять в место фоторезистора, оптопару. Именно выход с оптопары нужно как то подтягивать резисторами??

вот тут схема б сильно помогла скорее всего там можно более прострое решение сделать. в вашем решении яркость будет управляться обратным значением PWM т.е. чем больше число - тем меньше яркость.

Q1, рядом с ним резисторы, и надо смотреть куда фоторезистор там подключен

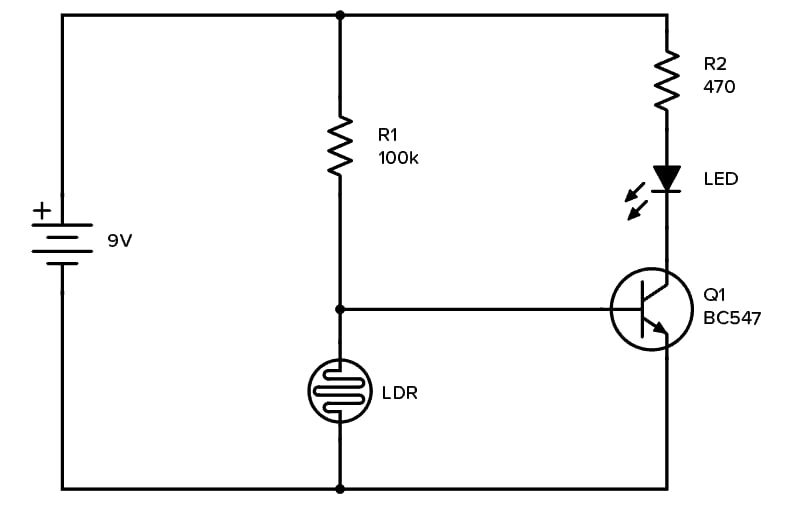

я думаю там что-то типа

я думаю там что-то типа

в этой схеме нужно просто выкинуть R1 и LDR, и через 1 кОм подать PWM на Q1

вот тут схема б сильно помогла скорее всего там можно более прострое решение сделать. в вашем решении яркость будет управляться обратным значением PWM т.е. чем больше число - тем меньше яркость.

А оптопара наверное не передаёт значения pwm? Тоесть в моем случае будет работать только включение и выключение, без димирования?

передаёт, оптопара нужна для гальванической развязки если бы светодиоды были запитаны на высоковольтной стороне

но они запитаны на низковольтной

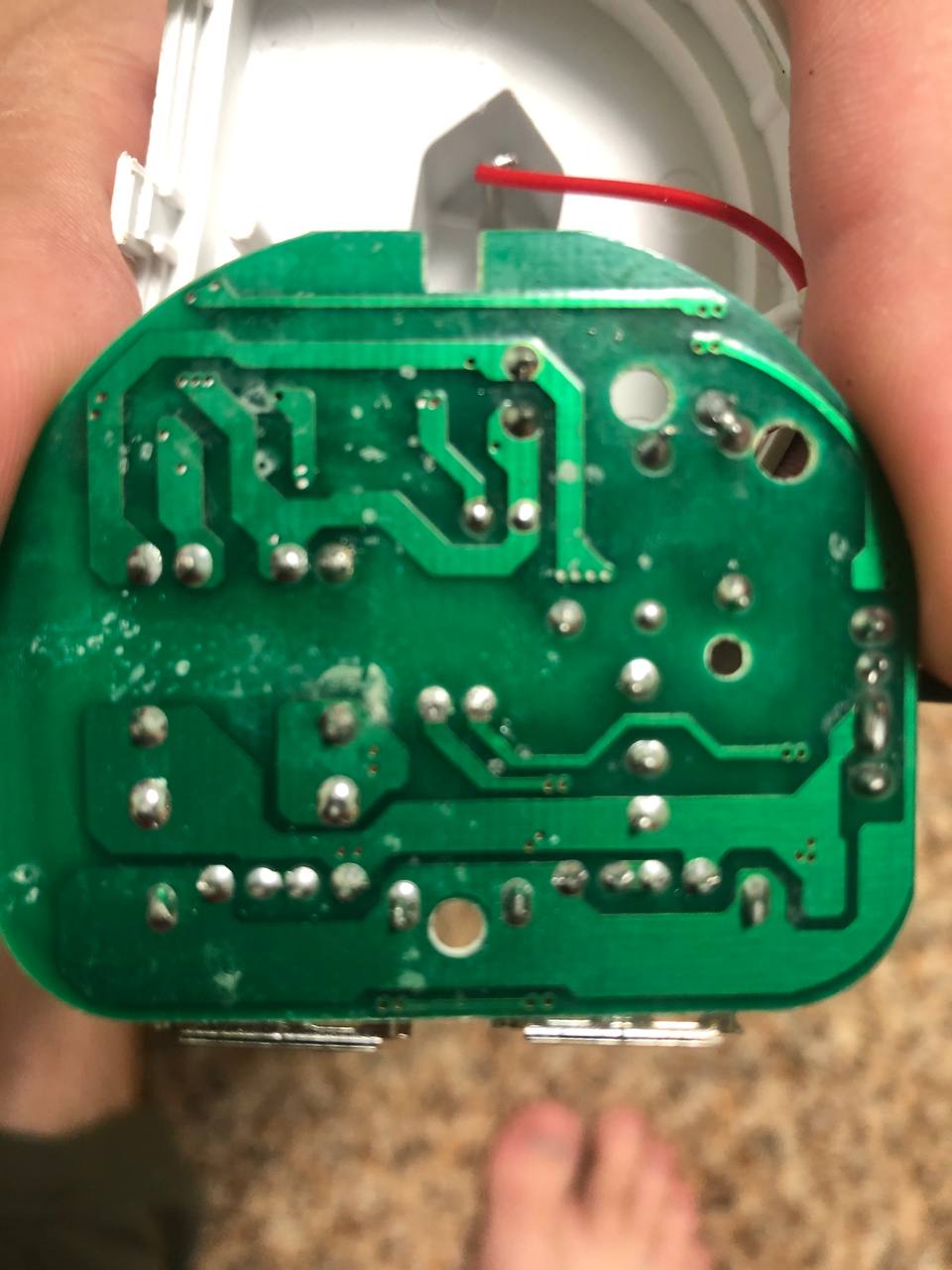

выньте плату, пофотографируйте под разными ракурсами нижнюю часть так же с обратной стороны

выньте плату, пофотографируйте под разными ракурсами нижнюю часть так же с обратной стороны

Сфоткал

хорошо, сейчас попробую разобраться

Всем привет , подскажите пожалуйста для esp8266 какой диапазон сигнала в db ?

Сфоткал

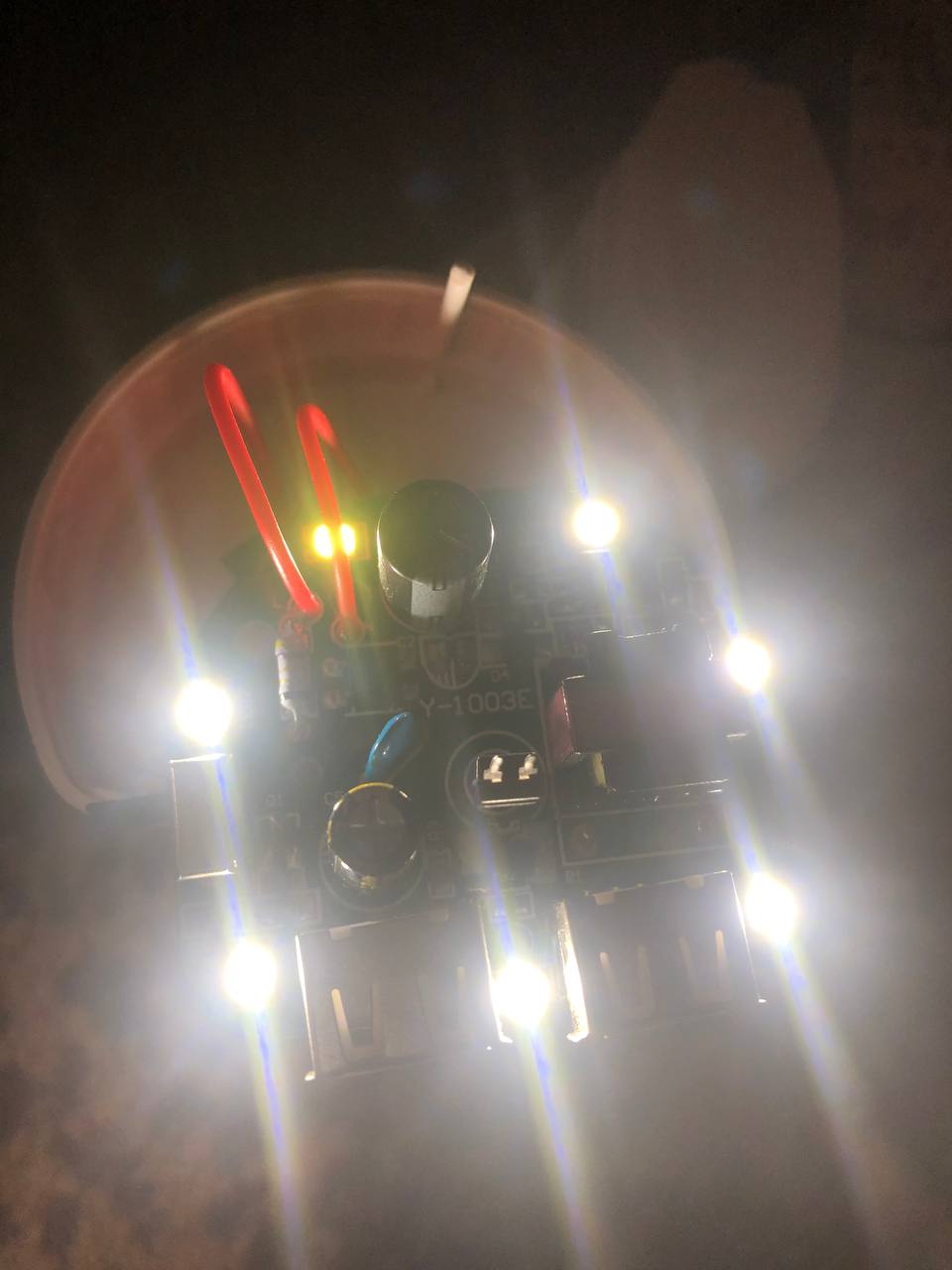

один светодиод там постоянно светится или нет?

один светодиод там постоянно светится или нет?

Нет

в этой схеме нужно просто выкинуть R1 и LDR, и через 1 кОм подать PWM на Q1

И сгорит транзистор)

И сгорит транзистор)

почему?

почему?

Да не шучу)

Но должно же что то сгореть)

По закону Мерфи

просто тут LED1 подключен сразу на GND

вообще, такое ощущение, что там 2 группы светодиодов одни включаются от переключателя дургие от фоторезистора

просто тут LED1 подключен сразу на GND

Ну тут верх диода земля, низ пошла дорожка плюса на следующий диод

Ну тут верх диода земля, низ пошла дорожка плюса на следующий диод

плюса через резистор и переключатель, похоже что так

резистор R4

вообще, такое ощущение, что там 2 группы светодиодов одни включаются от переключателя дургие от фоторезистора

Все включаются одинаково, но похоже ты прав, две группы диодов

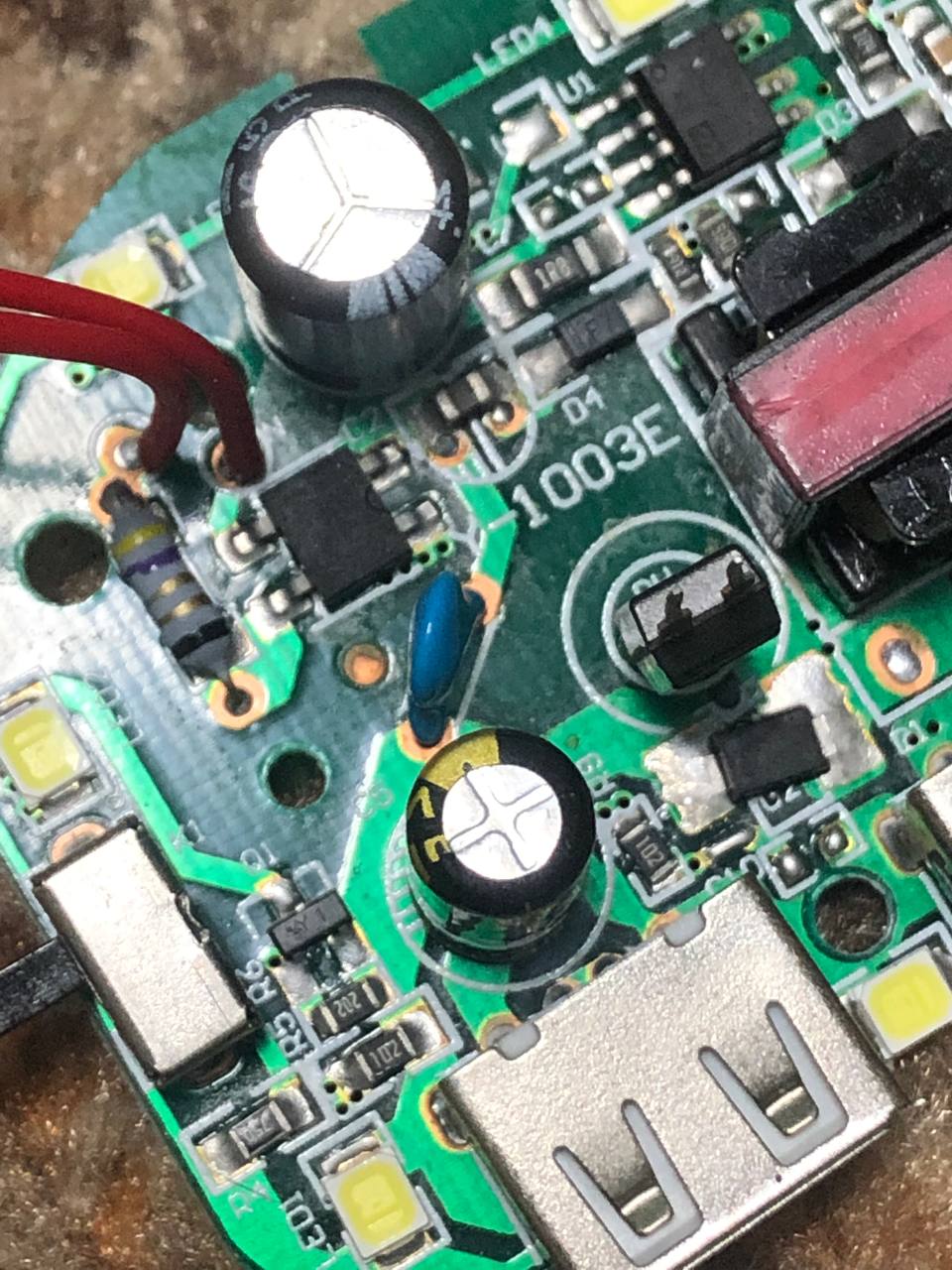

я и не заметил сразу, что там уже оптопара ножками торчит =)

по этой фотке - на правую ножку фоторезистора подавать PWM относительно GND через резистор 1..5 кОм. можно начать с большего значения сопротивления

по этой фотке - на правую ножку фоторезистора подавать PWM относительно GND через резистор 1..5 кОм. можно начать с большего значения сопротивления

Ок, тогда оптопару отпаяю и буду пробывать через резистор

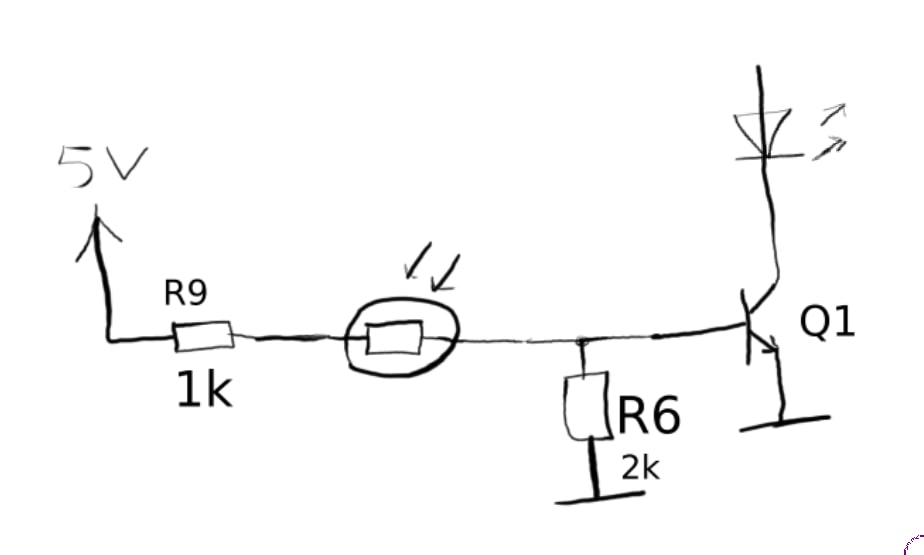

схема получается как-то так

гугл на sot23 Y1 выдаёт что это SS8050

но меня смущает, что при отсутсвующем фоторезисторе светодиоды светятся

а не должны

схема получается как-то так

А я могу подавать 3v3 с esp же выходит 3v

А я могу подавать 3v3 с esp же выходит 3v

зачем? куда?

зачем? куда?

Ну на правую ножку фоторезистора, через резистор подключить gpio esp

gpio и подразумевалось по PWM

gpio и подразумевалось по PWM

Ок, пробую

лучше не подавать ничего пока что

мультиметр есть?

мультиметр есть?

Да

померять сопротивление с этой правой ножки на +5 и GND там конденсатор электролир рядом как раз, по нему можно ориентироваться где там +5 и GND

и, правая ножка фоторез должна быть соеденена с тем выводом Q1, который ближе к надписи R6
