Нет, он от розетки. Входит АС и потмо через группу кнопок-выключаетей он соединяет уже 4х шильный провод с самим вентилятором. Т.е. мне надо просто 220 на тот или иной провод пускать.
С ШИМ-ом на AC не все так просто и однозначно. Помниться тут были дебаты про это. Но очень давно.
ㅤ
🤙🏻 ℙ𝔸𝕍𝔼𝕃
С ШИМ-ом на AC не все так просто и однозначно. Помниться тут были дебаты про это. Но очень давно.
Ну тут даже не это требуется у меня уже есть 1 вход и 3 выхода 220, достаточно будет соединять их
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Но надо что-то маленькое, как я понял это или реле или твердотельное реле и биполярник?
Dumitru
Ну тут даже не это требуется у меня уже есть 1 вход и 3 выхода 220, достаточно будет соединять их
можно снаружи прикрутить серво привод чтобы тот менял настройку скорости))
🤙🏻 ℙ𝔸𝕍𝔼𝕃
можно снаружи прикрутить серво привод чтобы тот менял настройку скорости))
Не, там же кнопки =))
🤙🏻 ℙ𝔸𝕍𝔼𝕃
надо сильно жать =)
romanetz
Выпрямитель+мосфет
🤙🏻 ℙ𝔸𝕍𝔼𝕃
https://www.chipdip.ru/product/t106-10-6?utm_source=google&utm_medium=cpc&position_type=%7Bposition_type%7D%7Ck50id%7Cpla-293946777986%7Ccid%7C13665539902%7Caid%7C529963809596%7Cgid%7C127689784441&utm_campaign=G_tovarnieobjavlenija&utm_content=text1_ga&utm_term=
romanetz
Мосфет стоит в диагонали +-моста, нагрузка в диагонали ~~
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Такого же мне хватит на 220в 40Вт ?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Мосфет стоит в диагонали +-моста, нагрузка в диагонали ~~
т.е. подрубить мотор к мосту и открывать закрывать мост мосфетом?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Но тогда мне придется корячить 3 таких моста, чет не возбуждает, очень много потрахов выйдет =)
romanetz
Тогда симистор
romanetz
Тиристор только в одном направлении работает
romanetz
Cpc1008 какой-нибудь
🤙🏻 ℙ𝔸𝕍𝔼𝕃
https://www.chipdip.ru/product/bt134-600d
🤙🏻 ℙ𝔸𝕍𝔼𝕃
подойдет?
romanetz
Должно
romanetz
Если с управлением не накосячить )
romanetz
монатж будет навесной =))
Кого это когда останавливало. Скорее, лучше симистор, при старте там ток и побольше ампера будет
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Кого это когда останавливало. Скорее, лучше симистор, при старте там ток и побольше ампера будет
Ну вот если доставку соображу в пределах 300-500₽ с кмпонентами, то будет умный вертилятор, нет, будет тупой =))
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Релейные модули у меня есть, места под них нет =)))
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Отлично, с доставкой вышли 300₽ 👌🏻
🤙🏻 ℙ𝔸𝕍𝔼𝕃
штука вроде мощная, но все же спрощу, нужен диод на ключ? на случай пробоя или вывезеи просто на пин запаять?
romanetz
На какой ключ?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
на управялющую ногу
romanetz
У симисторов управляющий ток для гарантированного включения довольно приличный
🤙🏻 ℙ𝔸𝕍𝔼𝕃
5mA
🤙🏻 ℙ𝔸𝕍𝔼𝕃
у этого
🤙🏻 ℙ𝔸𝕍𝔼𝕃
1.5В
🤙🏻 ℙ𝔸𝕍𝔼𝕃
По идее с пина должен открываться же? 🤔
🇺🇦

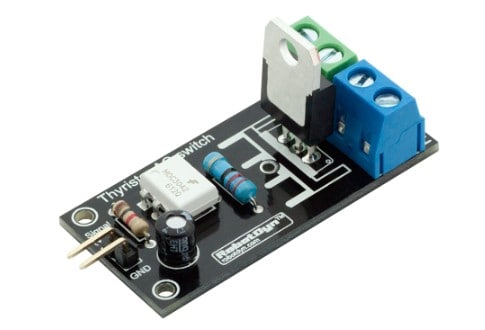

прикол, даже такое есть
а зачем тогда вообще реле?
Наверное симистор сильно греется при большом токе, поэтому в таких случаях лучше реле
romanetz
Нету там большого тока
Евгений
Евгений
Зачем три?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Я уже заказал семисторы. Попробуем сбацать)
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Если надо было бы 1 я бы просто релейный может. Воткнул и все :)
Евгений
Если надо было бы 1 я бы просто релейный может. Воткнул и все :)
Балалайка с картинки имеет фазовое управление или как оно провильнее
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Балалайка с картинки имеет фазовое управление или как оно провильнее
Там надо просто соединит 2 нужных провода)
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Я прям с выключателя напаяюсь и все :))
🤙🏻 ℙ𝔸𝕍𝔼𝕃
При удобном случае - да
Например при каком? Я думаю что там за этими проводами есть какая-то управляшка мотором т.к. они все соединяются с 220, но крутится он по разному)
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Да и мощность у него всего 40Вт. Ну пусковой мб 80 будет, симистор до 4А … 🤔
Евгений
Например при каком? Я думаю что там за этими проводами есть какая-то управляшка мотором т.к. они все соединяются с 220, но крутится он по разному)
Там не все так просто, я глубоко не изучал.
Как я так понял лучше иметь фазовое управление симистором
🤙🏻 ℙ𝔸𝕍𝔼𝕃
🤙🏻 ℙ𝔸𝕍𝔼𝕃
https://biysk-tv.ru/raznoe-2/fazovoe-upravlenie-simistorom.html
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Мн же просто на полную открыть надо его просто
Slava
если вентилятор работает на постоянном токе то можно внутрь засунуть мосфет и через pwm управлять
Половина лета уже прошла, потерпи еще немного. 🤣
Н Е К И Б Е Р Л Е О
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Половина лета уже прошла, потерпи еще немного. 🤣
Самая печь впереди :) да и хотелось бы иметь возможность ночью не вставать чтобы выключать его :)) ну и включать тоже)
romanetz
Оптосимисторы есть
romanetz
С контролем перехода через 0
romanetz
MOC3041 а он управляет симистором злым уже
Евгений
MOC3041 а он управляет симистором злым уже

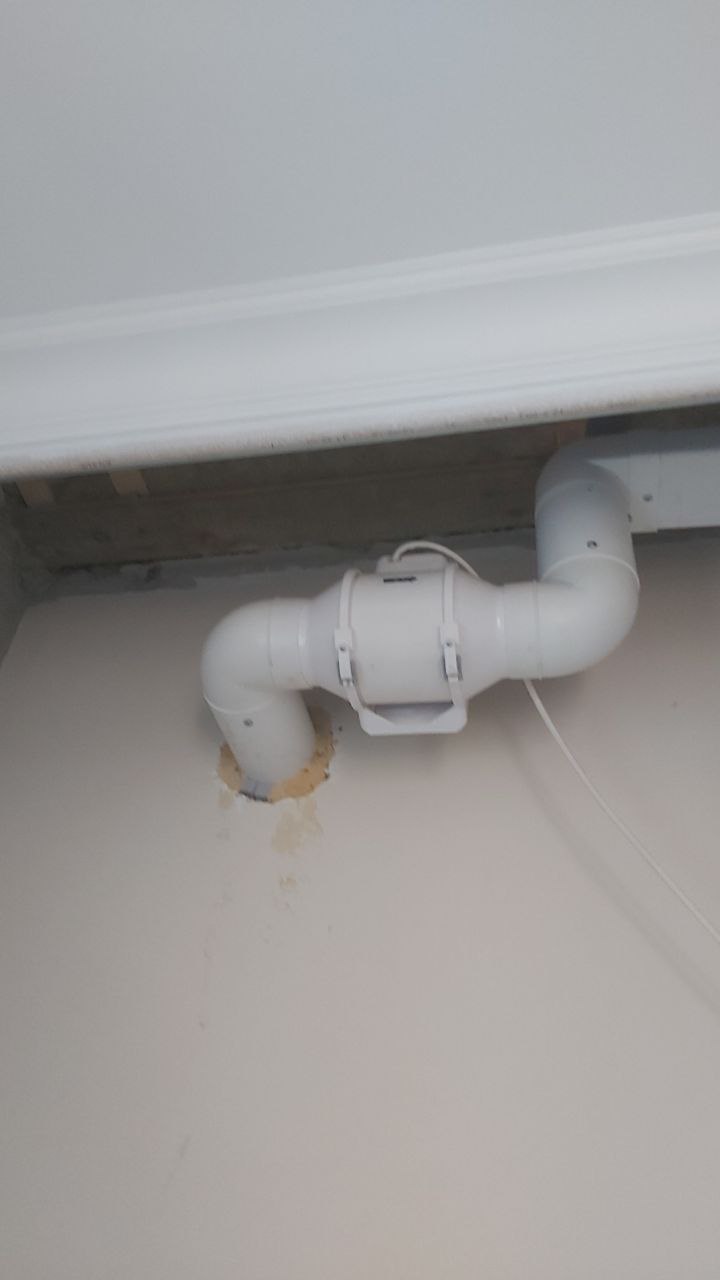

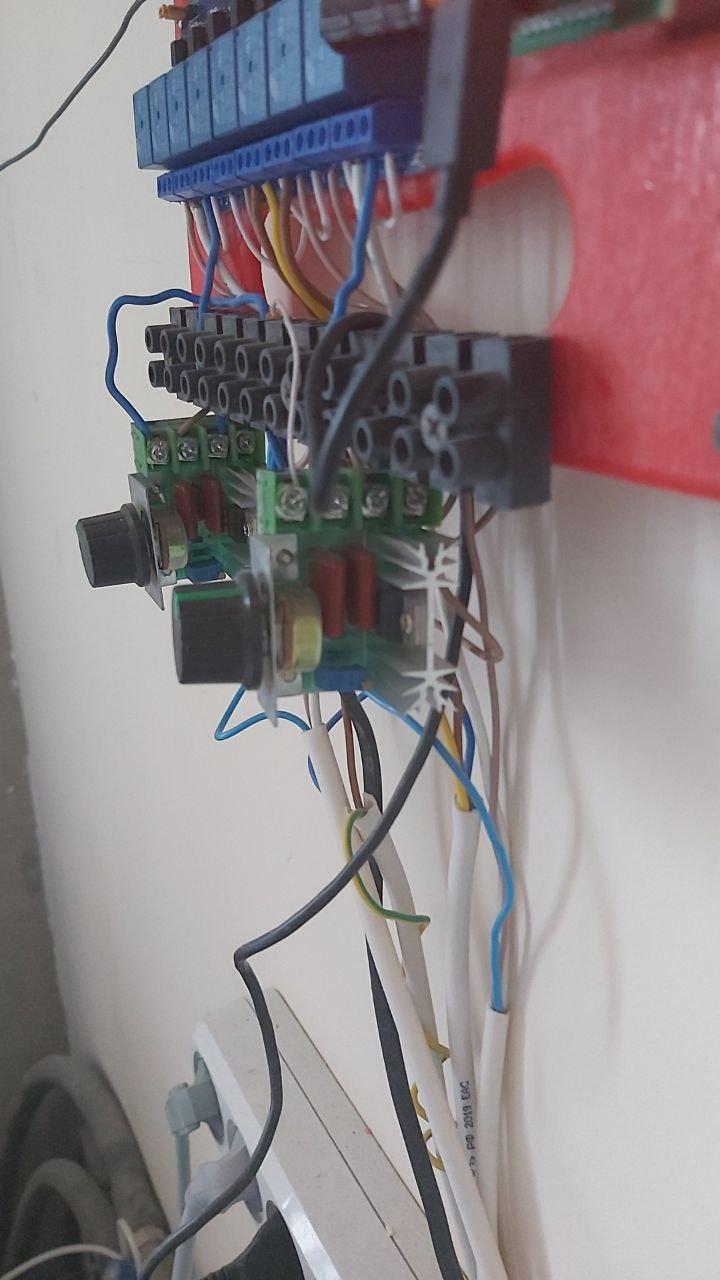

Я скинул фотки, но ему такие три нужно, чтобы через родные кнопки оборотами управлять )))
А три уже не помещаются =)))
Slava
Самая печь впереди :) да и хотелось бы иметь возможность ночью не вставать чтобы выключать его :)) ну и включать тоже)
Что такое удлинитель знаешь? Сделай длинный провод с выключателем радом с кроватью. 😉
Евгений
Что такое удлинитель знаешь? Сделай длинный провод с выключателем радом с кроватью. 😉
Можно длинной палкой тыкать в кнопки )))
romanetz
Я приколу ради такой вертулятор к частотнику подключал
romanetz
Максимум оборотов около 50 Гц
romanetz
Выше или ниже частота питающего напряжения - один фиг медленнее крутится. Классический АД выше номинала тоже регулируется
Slava
Самая печь впереди :) да и хотелось бы иметь возможность ночью не вставать чтобы выключать его :)) ну и включать тоже)
Кстати, а регулятор для чего? Что бы было тише или меньше обдувало?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Кстати, а регулятор для чего? Что бы было тише или меньше обдувало?
И то и другое. Ну и кнопки уже есть, чего бы это все не применить 💁🏻♂️
🤙🏻 ℙ𝔸𝕍𝔼𝕃
Жаль ток вращение там механически переключается :/
Slava
И то и другое. Ну и кнопки уже есть, чего бы это все не применить 💁🏻♂️
Евгений
Есть, есть такое - музыкальные вентиляторы. Частотники то и спасают
🤙🏻 ℙ𝔸𝕍𝔼𝕃
🤙🏻 ℙ𝔸𝕍𝔼𝕃
По факту на первой и 3й скорости разница вращения прмерно процентов 40
🤙🏻 ℙ𝔸𝕍𝔼𝕃
На глаз
