Святослав
И выбрано у вас вот так в настройках?
ах вон где я накосячил я совсем и забыл, что в этом меню очень много всяких параметров, которые я вообще не в зуб ногой пока...
Святослав
Это я к тому что модель платы гуглится по номеру в углу платы справа сверху на фото
а-а спасибо! я и не знал что это особый какой-то номер
Святослав
И выбрано у вас вот так в настройках?
Ура! у меня даже скетч заработал энкодер ожил !!!
Святослав
я не понял, а в чем отличие этого NodeMCU от обычного ESP8266? Я думал это производитель так называется NodeMCU (аналогично Wemos). И что от этого начинка не меняется
Алексей
Чип там везде 8266, от производителя и модели зависит обвязка
Леонид
Ну фишка с D она для NodeMCU. Честно говоря не знаю кто-нибудь из производителей использует подобную маркировку или нет.
Святослав
Чип там везде 8266, от производителя и модели зависит обвязка
Но если выбрать в качестве платы ESP8266 вместо NodeMCU, то скетч не работает. Как так?
Леонид
Старайтесь использовать везде номера гпио и тогда путаницы станет меньше
Святослав
обвязка не должна же влиять на работу скетчей
Denisio
а лучше через #define PIN_LED_RED (16)
Святослав
в общем странно все это...
Леонид
в общем странно все это...
Так я ж говорю что скорее всего именование портов по типу D6, D7 и т.д. принадлежит платам NodeMCU и только им. Но не уверен на все сто
Святослав
вот в чем загвоздка? компилирует без ошибок, но в чипе уже не пашет. Ну по крайней мере скетч пример для энкодера
Леонид
D1 != 1
Леонид
D1 = 5
Святослав

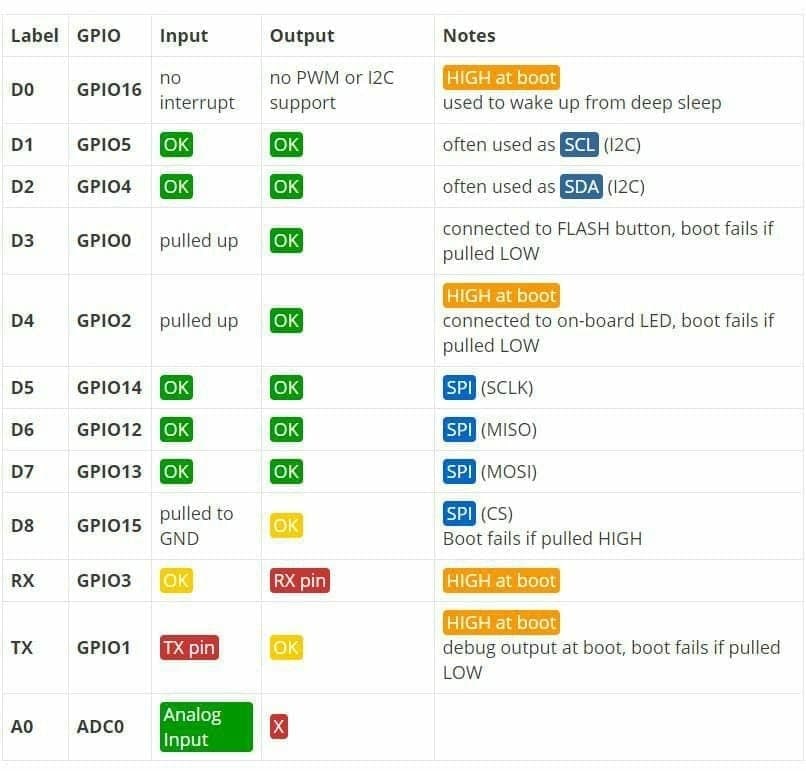

вот почему
эхм... вот те-на
Anton
тут вам не там!
Святослав
неожиданно. спасибо!
Anton
здесь вам не ардуина!
Святослав
здесь вам не ардуина!
а на вид МК такой же белый и пушистый...
Святослав
вот почему
не, ну это подстава... поди запомни что D7 это оказывается GPIO13...
Anton
д7 -- из ардуины
Святослав
вот почему
а откуда эта таблица?
Леонид
не, ну это подстава... поди запомни что D7 это оказывается GPIO13...
сохраните себе эту картинку, станет попроще)
Леонид
из интернетов
Евгений
не, ну это подстава... поди запомни что D7 это оказывается GPIO13...
Ко всем китайским контроллерам сохраняю распиновку, а то можно долго кувыркаться
Anton
не, ну это подстава... поди запомни что D7 это оказывается GPIO13...
д* -- условности из ардуины, у есп есть гпио и они на разных платах по разному разведены
Anton
в итоге надо всегда искать доку на свою плату
Святослав
д* -- условности из ардуины, у есп есть гпио и они на разных платах по разному разведены
честно не ясно зачем надо так запутывать... D7 и 13...
Anton
не зачем, а почему
Святослав
в итоге надо всегда искать доку на свою плату
так я даже и подумать не мог, что 7 это 13! Потому и не глядел в эту таблицу... а вроде ее где-то видел.
Anton
потому что есп внутри сложно устроен и наружу выведены только какие-то кусочки
Евгений
в смысле? Сзади наклеиваешь чтоли?
:))) на монитор в папку клею )))
Алексей
так я даже и подумать не мог, что 7 это 13! Потому и не глядел в эту таблицу... а вроде ее где-то видел.
Потому что надо смотреть доку на чип, а не на то, как пьяный китаец его на своей плате развел
Святослав
ох какой Зуммер тихий на ESP это из-за 3.3 вольта?
Леонид
вот они адапты священных даташитов подъезжают) щас вилами заколют)
Святослав
вот они адапты священных даташитов подъезжают) щас вилами заколют)
ну а куда без них? зато они телепортироваться могуть
⁣🇺🇦
Актуальная тема, как научится читать даташиты? Я как в том приколе, смотрю в книгу вижу фигу...
Евгений
Актуальная тема, как научится читать даташиты? Я как в том приколе, смотрю в книгу вижу фигу...
Сколько раз носом ткнут, столько раз новое найдешь и прочитаешь
Святослав
переходите на ESP32, там получше с этим.
всему свое время))
Andre
всему свое время))
а так, можно картинку не сохранять, а гуглить: esp8266 pinout. И там искать то, что у вас.
Andre
Несовпадение пинов конечно огорчает. Каждый раз с этой схемой сверяешься, глаза туда-сюда переводишь.
Святослав
Несовпадение пинов конечно огорчает. Каждый раз с этой схемой сверяешься, глаза туда-сюда переводишь.
ну я теперь хотя бы знаю, что оказывается лейблы и пины могут не совпадать. теперь со следующим МК это не провороню.
Святослав
Если плата не Nodemcu то пины скорее всего будут правильно написаны
теперь это уже не проблема щаз буду дисплей подключать к ESP вот будет потеха наверное)))
Алексей
берешь голый ESP12 и не паришься 😊
Святослав
берешь голый ESP12 и не паришься 😊
не совсем понятно в чем ПРЕИМУЩЕСТВО от готовой платы Я так понимаю на готовой плате уже флешка есть, связь с ПК и питание от USB мне это самому же ваять придется? а еще загрузчик надо туда загрузить, как я понимаю, чтобы потом воспользоваться Arduino IDE не... это еще больше я запарюсь)))
Святослав
Главное преимущество - размер и цена
готовая плата 150 рублей с доставкой что-то я сомневаюсь, что все действия, которые надо сделать на голым 12F, стоят эти 150 рублев)))
Святослав
Главное преимущество - размер и цена
Размер? я еще PCB использую и свои платы не развожу и без разводки есть чему учиться так что размер я точно не смогу такой выдержать)))
Святослав
Главное преимущество - размер и цена

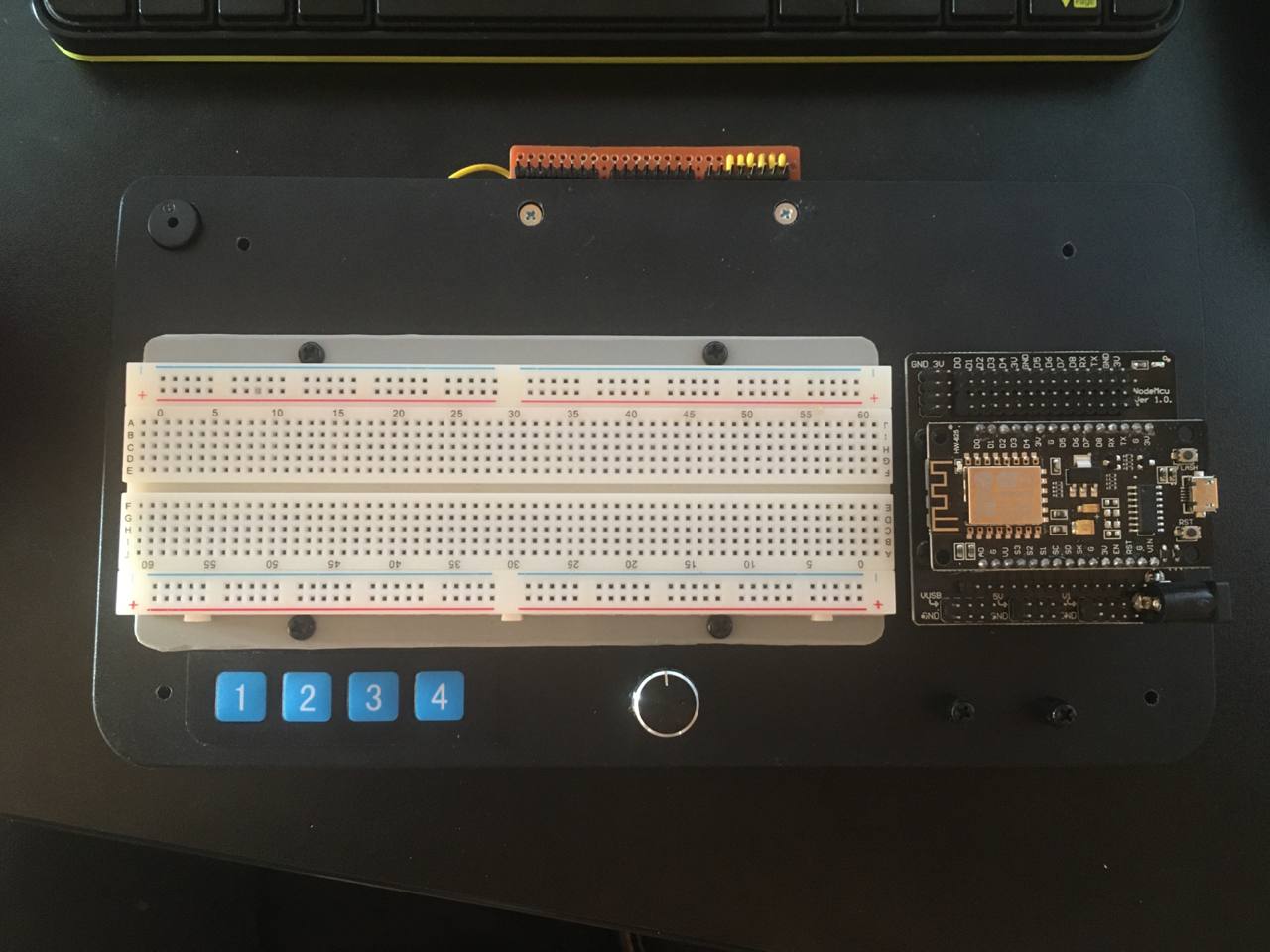

Вот мой размер)))
Святослав
Первый блин, так сказать.
Евгений
а так, можно картинку не сохранять, а гуглить: esp8266 pinout. И там искать то, что у вас.
Ты когда картинку посмотришь, обратно кладешь? Так картинки в интернете скоро кончатся!
Святослав
Ты когда картинку посмотришь, обратно кладешь? Так картинки в интернете скоро кончатся!

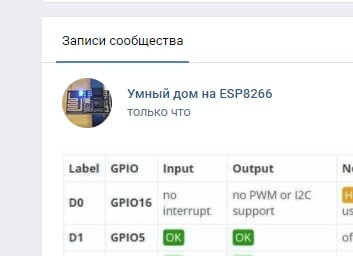

я взял картинку и залил на ВКОНТАКТЕ так считается? вконтакт тоже в интернете какбы)
Anton
Главное преимущество - размер и цена
esp32-pico видел? но да, цена...
Anton
завтра по идее мне такая придёт, заценю
Святослав
завтра по идее мне такая придёт, заценю
часы наручные будешь делать?
Anton
нет
Andre
Ты когда картинку посмотришь, обратно кладешь? Так картинки в интернете скоро кончатся!
кладу конечно обратно, плюс кота фоткаю и в интернет выкладываю. Так что карма чиста.
Anton
у кого котов нет, фоткают собак
Anton
нет собак — кого подвернётся
Anton
я предпочитаю природу
Святослав
нет
а что это будет?
Евгений
Вот и отлично, баланс балансирует :))) все прекрасно!
Anton
esp32-pico видел? но да, цена...
не та пико блин... щас загуглил - не то. моя вот: https://www.hackster.io/news/tinypico-is-a-miniature-esp32-dev-board-launching-soon-on-crowd-supply-412c364032d5
Anton
вот они: https://www.tinypico.com/
Anton
версия с esp32-s2 ещё меньше, но мне бле нужен
Andre
В описании товара: Flash память 4 МБ
Denisio
ну вот там 4 МБ внутри
