У меня с этими мышиными хвостами сигнал чуть ли не хуже, чем без них. Как я понял, это не штырьевая антенна, а просто разъем с проводом для подпайки к нему антенны

тест мышиных хвостов показал что они значительно лучше чем антена на 12-ом есп. Уровень сигнала выше при рядом размещенных приборах, и работа стабильнее.

тест мышиных хвостов показал что они значительно лучше чем антена на 12-ом есп. Уровень сигнала выше при рядом размещенных приборах, и работа стабильнее.

Я тестировал с 07, у них набортная керамическая антенна, которая давала на 3-5dBi больше🤗

Я тестировал с 07, у них набортная керамическая антенна, которая давала на 3-5dBi больше🤗

понятно

ну для 12 это супер

Кстати, кто-нибудь пробовал в Ардуино Иде собирать свои проекты, использую новую встроенную версию (2.0)IP библиотеки? У меня перестало работать подключение к mqtt серверу по хостнейму. Если собирать проект со старой версией 1.4, то все хорошо работает

Кстати, кто-нибудь пробовал в Ардуино Иде собирать свои проекты, использую новую встроенную версию (2.0)IP библиотеки? У меня перестало работать подключение к mqtt серверу по хостнейму. Если собирать проект со старой версией 1.4, то все хорошо работает

пробовал таже беда была, потом нашел видео и ответ:) видео выше выкладывал

решил пока на старом посдеть

А как работа в целом на 2.0? В чем лучше, tls уже работает?

Кстати, бьюсь с примером нормальным для sdm220 но под arduino

На сто ампер шунт будет очень сложно подобрать. Слишком большой ток и слишком большая рассеиваемая мощность на нем будет

ACS758

ACS758

Это безконтактный сенсор на 50 ампер

Есть на 200 - ACS758ECB-200B

В нем шунт, но он с малым падением и гальванически развязан от измерительных цепей. Датчик на эффекте Холла. Не бесконтактный

If( гальванически развязан =! Бесконтактный ) print.out ( датчикХолла - бесконтактник)

Разницы то нет, меряешь ты изменение поля эффектом Холла или трансформатором, чуть остается та же. Он бесконтактный. А к шунту приходится подключаться физически

Ты просовываешь провод в дырку трансформатора, провод его не касается. Есть мультиметры с токовыми клещами - там датчик на эффекте холла и тоже без непосредственного контакта с измеряемой цепью. Что ещё считать Бесконтакным? 1см - Бесконтакно? А два? А три миллиметра? У этого датчика шунт внутри и ты припаивашь выводы его шунта к измеряемой цепи :) "Бесконтакный" - не термин из электроники и электротехники, это термин, обозначающий свойство, причём без ясных критериев и степеней. Ничего удивительного, что он воспринимается неоднозначно. Гальваническая развязка - вполне себе общепринятый термин, в которой входит и та Бесконтакность, которую вы, по-видимому имели в виду. Я уважаю вас как специалиста и восхитился теми вещами, которые вы писали о Esp. Поэтому прошу - не воспринимайте как критику и повод к дискуссии, это не по теме чата. Можем попробовать в личке разобраться с терминами, посмотреть в словарях. Возможно, и я ошибаюсь

Да все Ок, может в терминах датчиков это слово принимает другие оттенки, просто для меня, как электронщика, понимание бесконтактонсти такое, что если между силовой цепью и измерительной диэлектрик( сопротивление выше 100 МОм) то это бесконт. Ну в любом случае, предложенный вами вариант хороший и на нем имеет смысл остановиться. Что там по цене?)

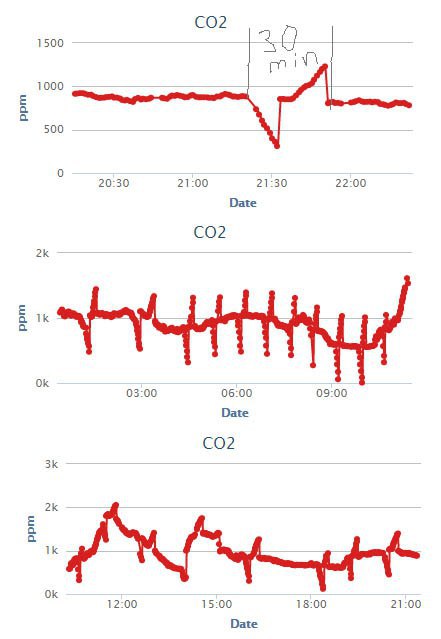

У кого-нибудь MH-Z19B показывал подобное?

Питание 5В, замена БП не помогает, показания снимаю с ШИМ, в остальном датчик адекватно реагирует на уровень CO2. По UART не удалось подключиться (возможно, руки кривые). Китаец сказал, что вышлет другой датчик, но после нового года, а это после 2 марта.

Да все Ок, может в терминах датчиков это слово принимает другие оттенки, просто для меня, как электронщика, понимание бесконтактонсти такое, что если между силовой цепью и измерительной диэлектрик( сопротивление выше 100 МОм) то это бесконт. Ну в любом случае, предложенный вами вариант хороший и на нем имеет смысл остановиться. Что там по цене?)

В Екатеринбрге в промэлектронике в розницу 390руб/шт, если искать в китае или где-то еще - уверен, найдете дешевле

У кого-нибудь MH-Z19B показывал подобное?

У меня такой датчик по ШИМ подключен, проблем вообще нет. Сбойных показаний 2-3 за сутки, частота опроса - раз в 4 секунды. Но он очень чувствительный, любое нахождение человека не по далеку отражается сразу

Единственное, он у меня показал черт знает что, когда я пытался питать его от 3.3В. от 5В все ок

Может, я его случайными (для него) данными убил, когда посадил на TX и RX NodeMCU? Ну, или он таки бракованный. Или где-то процедура съема данных у меня в "резонанс" входит с другими процессами на ESP, что тайминги неправильно считает.

Как можно UART вообще использовать на чтение на NodeMCU? Я так понимаю, что UART0 занят мостом на USB и связью с компом, а UART1 в документации описан, как только передающий. Но на некоторых схемах нарисованы RX0, TX0, RX1, TX1 и TX2. И автор прибора http://www.kirillb.ru/publ/dlja_samostojatelnoj_sborki/opisanie_pribora/monitor_kachestva_vozdukha_vtoraja_versija/6-1-0-17 вешается на D7, D8 и у него работает UART. Так какой только на передачу-то? :(

D7 и D8 - это UART1.

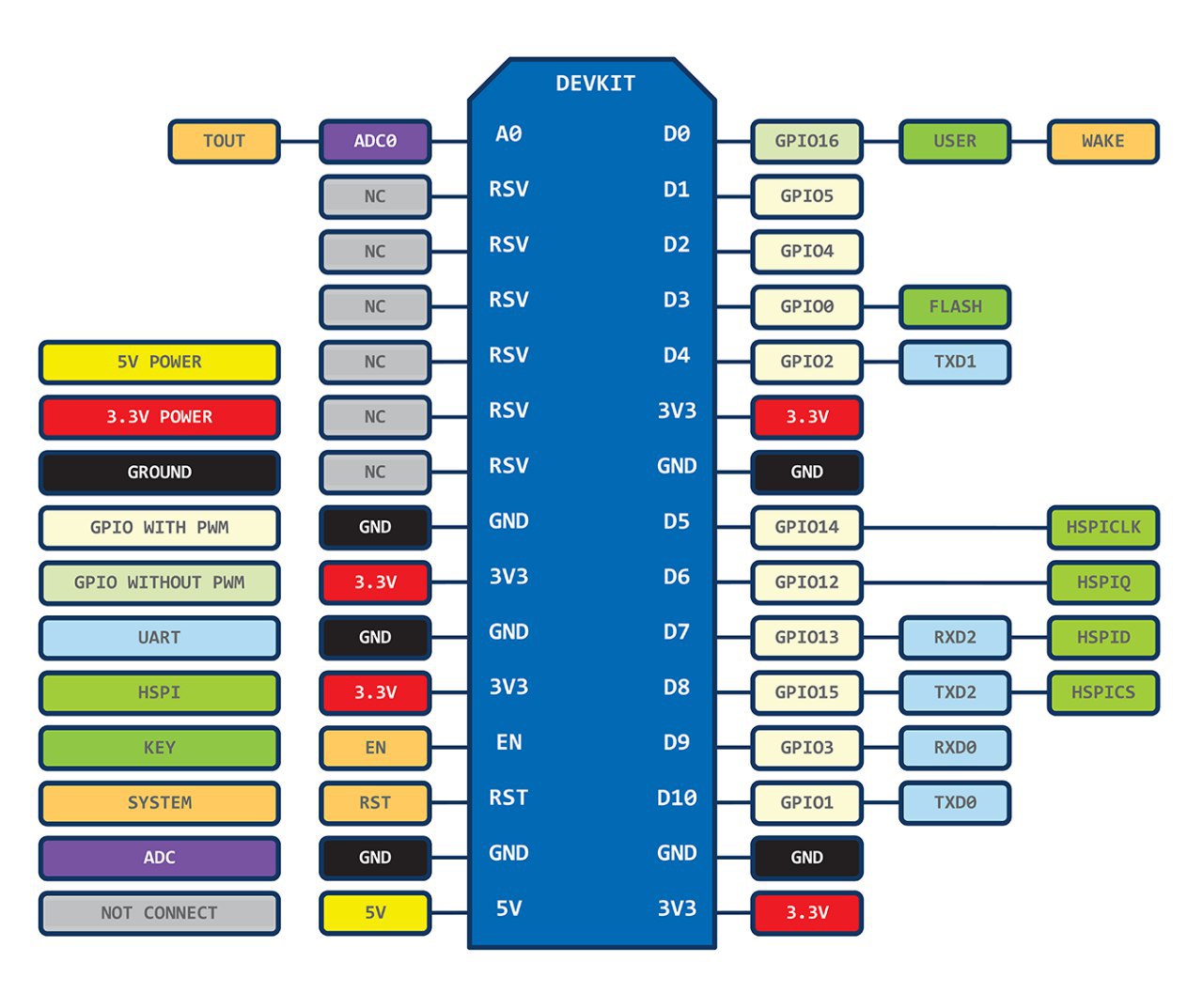

Имеется ввиду вот эта схема. Естественно, в предыдущих сообщениях я перепутал UART2 и UART1.

Although there are two UARTs(0 and 1) available to NodeMCU, UART 1 is not capable of receiving data and is therefore transmit only. Отсюда http://nodemcu.readthedocs.io/en/master/en/modules/uart/

Может, я его случайными (для него) данными убил, когда посадил на TX и RX NodeMCU? Ну, или он таки бракованный. Или где-то процедура съема данных у меня в "резонанс" входит с другими процессами на ESP, что тайминги неправильно считает.

А скинь код, которым датчик слушаешь. Может проблема программная?

Код ворованный. В смысле, заимствованный.

А, так луа... Может все таки переписать на нормальный язык?)

int getCO2Level () { unsigned int co2, pulseH; pulseH= pulseIn(4,HIGH, 1100000); co2 = (pulseH/1000-2)*5000/1004; return co2; }

И все точно работает)

Так у меня устройство уже работает. Смысел? Нормальный - это под ардуину? На чистом C? На Ассемблере? :)

Я не встречал манов по АСМу на ЕСП)

Тогда сразу в машкодах. :)

А у тебя никакой приточной вентиляции нет? Просто твои графики не производят впечатления каких-то сбоев. Нижнее значение (350-400) - это уровень СО2 на улице.

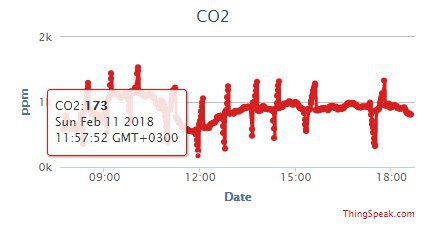

Окошко приоткрыто постоянно. Графики должны быть без всплесков. Ни вверх, ни вниз. А они случаются слишком регулярно. Раз в час где-то. Причем сначала вниз от правильного значения плывет, затем вверх. И потом еще полчаса нормально показывает. Причем нижнее значение бывает и 120.

Хм... А с проводом между датчиком и ЕСП все хорошо? Нормально припаян?

Сам паял. :)

И на столе пока все лежало, так было, и когда приклеил все на дощечку и на стену повесил, так осталось. Было бы плохо припаяно, что-нибудь за время этих манипуляций поменялось. Уж точно не раз в полчаса бы провод отходил.

Все расставит на свои места новый датчик.

Если с ним будет все путем, то со старым уже можно будет экспериментировать вволю.

Тоже верно. А ты осциллографом не тыкался в питание?

Я бы с радостью...

Три источника питания было. От компа и две зарядки от телефона.

Ну тогда вимдимо датчик.

И, видимо, только у меня. :)

Брак у китайцев бывает, никуда не деться..

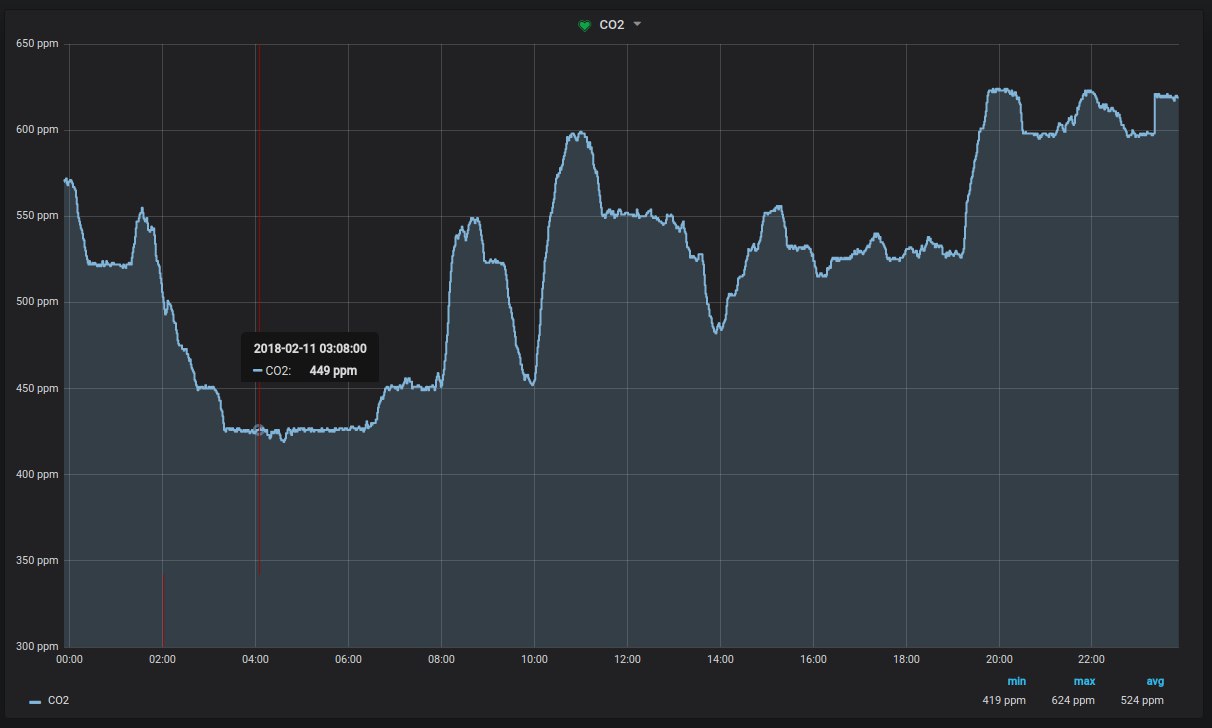

Работает по UART

Прошивка эта https://github.com/kmaximv/Wi-Fi-Sensor

В чем графики строите?

Grafana

У меня тот же вопрос, кстати, возник. И ответ в голове пролетел, т.к. недавно читал про нее мельком. Но это же отдельный линукс-сервер надо? Плюс кучу всего настроить, чтоб заработало, плюс ее саму настроить надо, да?

Всё запускаю на Docker. Сам докер на виртуалке

Отдельный, в смысле, что он где-то должен жить. Т.е., либо это комп, либо VPS, либо еще какая-либо отдельная сущность. Здорово, когда сервер шумит на работе и к нему можно еще одну виртуалочку прилепить обслуживающую. Здорово, когда есть бесплатный сервис в облаке, который может собирать данные и показывать их красиво. Здорово, когда есть мааааленький набор софта, который может уместиться на роутере, который и так включен в розетку 24/7. А вот необходимость покупать доступ к сервису, либо необходимость держать включенным домашний комп - уже не здорово. И пока из вариантов "здорово" у меня есть ThingSpeak.com с его убогой визуализацией.

В том-то и дело, что без сервера получается убого. Если делать автоматизацию дома, то только на своем сервере, других вариантов пока не вижу.

Ну, у меня вот крутится OpenWRT на роутере, но ведь его будет мало, чтоб Графану запустить, да? В докере. На виртуалке. :) Т.е., что-то легковесное нужно писать самому. MySQL (ну, ладно, можно без него, изгибнувшись хитро), mosquitto, http-сервер какой-нибудь + php/perl/python/lua для выборки данных и формирования страницы с d3.js-красотами. А еще ведь хочется графики и на мобилке видеть, не только на компе - еще геморроя чуть-чуть.

Да, OpenWRT не потянет. А писать всё самому, нужно куча свободного времени и знаний, не многие смогут.

Ну, Вы же нашли время прошивочку свою бахнуть на Гитхабе. :) Значит, есть вероятность, что кто-нибудь другой тоже поделится продуктом своей кучки. :)

Ждать пока кто-то напишет и поделится не вариант, если нужно здесь и сейчас. Я поэтому и начал писать прошивку, не было других вариантов с нужным мне функционалом.

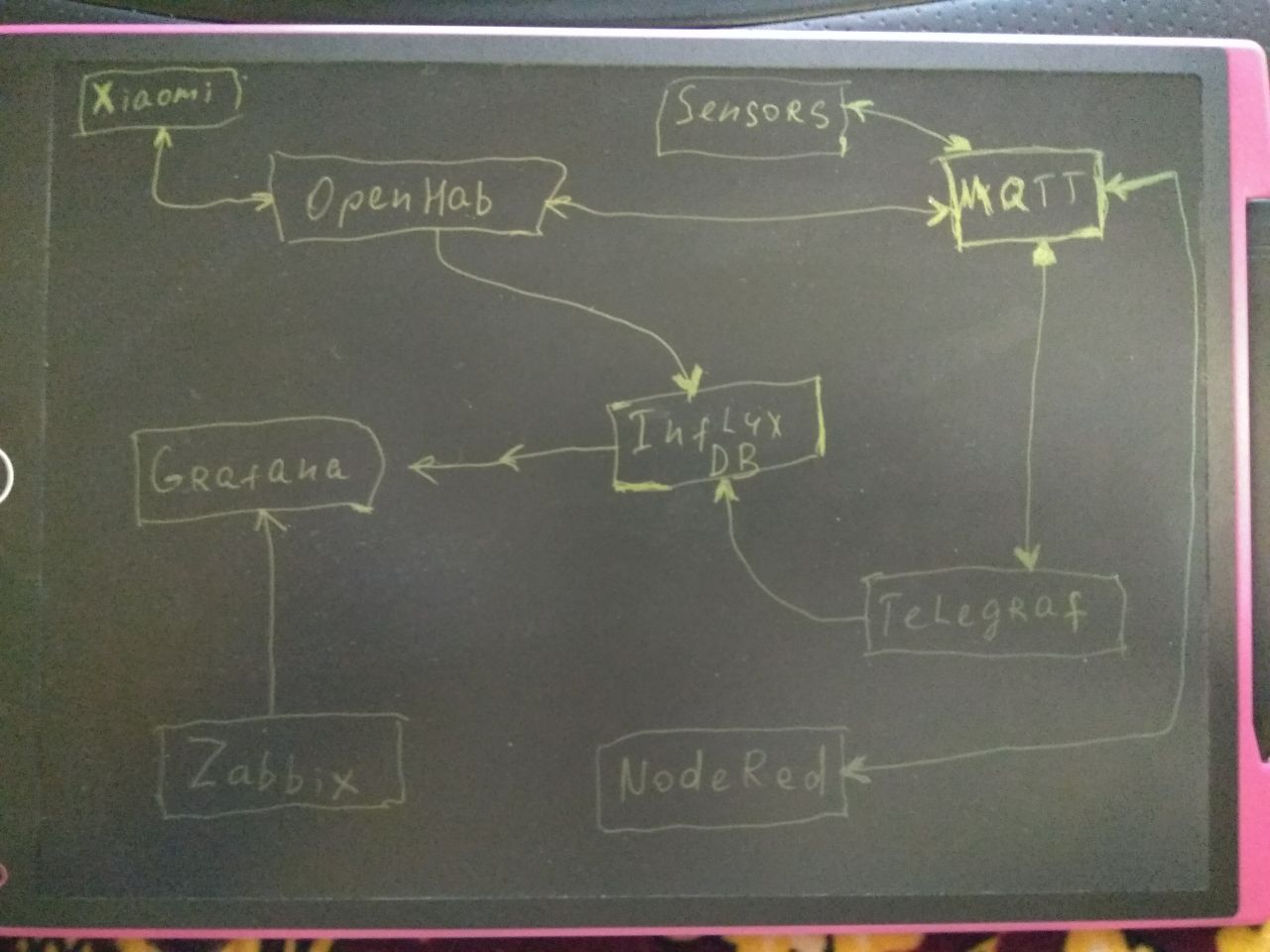

Вот такой стек технологий сейчас используется у меня. И на нем я могу сделать всё что мне нужно. Чтобы всё это уместить в роутер, надо быть семи пядей во лбу.

Интересная схема, спасибо. Надо будет ознакомиться с некоторыми вещами, названия которых я даже не слышал. :)

У меня датчик CO2, попутно подрабатывающий метеостанцией. Умный дом пока не надо. В однушке-то. :)

Заббикс, я так понял, данные только генерирует? :)

У меня свой дом, поэтому планы по автоматизации большие 😀

СяоМи - это датчики или сотовый?

Датчики

Заббикс следит за всем этим зоопарком, сеть понемногу разрастается, неудобно без мониторинга

А, еще управление кондишном хочу сделать там же. В 35-40 тепла хочется уметь включать кондишн до прихода домой.

На ESP или броадлинком каким-нибудь?

NodeMCU

В эту сторону пока не смотрел, подсказать ничего не смогу.

У меня в качестве "сервера" сначала работала Малина, потом перешёл на intel nuc. Шума от малины нет вообще, нюк еле слышно шелестит. Вставленный в него сата диск жужжит гораздо громче😁

Малина под OSMC занята. :)

Всё запускаю на Docker. Сам докер на виртуалке

У вас есть Dockerfile или Composer?

У вас есть Dockerfile или Composer?
