Хм, выглядит классно. А драйверов получается нет?

Хм, выглядит классно. А драйверов получается нет?

видел под stm. Вдруг может кто сделал уже

Эдуард подключали такой к ESP?. У меня дома такой сейчас валяется без дела. Воткнуть думаю. Может кто драйвер нарисовал то....

еще не покупал )) но очень хотел бы

Вот из переписки с автором

А offset для long polling используется?

А offset для long polling используется?

В ветке 1.1 да

Добрый вечер! Таки доехали до меня esp8266 Целый день читаю информацию по этому всему Что луч. (легче) использовать Arduino IDE или NodeMCU который на LUA? Задача вроде не сложная стоит... Вкл. / выкл. при наступлении заданного порога Но данные хотелось бы снимать "удалённо" по Wi-Fi с другой ESP (тут пока не разобрался).

Добрый вечер! Таки доехали до меня esp8266 Целый день читаю информацию по этому всему Что луч. (легче) использовать Arduino IDE или NodeMCU который на LUA? Задача вроде не сложная стоит... Вкл. / выкл. при наступлении заданного порога Но данные хотелось бы снимать "удалённо" по Wi-Fi с другой ESP (тут пока не разобрался).

Добрый. Лучше не думайте что существует LUA

Проще всего Arduino ide

а я тут последние 3 часа лампочки на нём зажигаю... да не тем путём пошёл изначально; мне почему то показалось что на LUA все пишут для esp

а по поводу снятия информации с другой esp к которой к примеру подключён какой то датчик, там всё реально или заморочено?

Все реально. Не сложно главное посмотреть примеры и там сразу все понятно

спасибо, буду пробовать

да в Arduino IDE "повеселее"

Если вам надо больше аналоговых входов(свет мерить) придется городить костылИ не хилые или связку ардуино нано + есп

Есть микросхемы аналоговых мультиплексоров, если такая задача возникает. В принципе, можно под аналоговые задачи плату заплить... если спрос будет...

Как при помощи Esp генерировать меандр переменной частоты в диапазоне 0.5-2.5МГц?

Или, возможно, есть какие нибудь интегралки для этого?

Доброй ночи! В некоторых схемах вижу что замыкают D0 и RST это для спящего режима? Если да то в коде для этого что то нужно писать? Спасибо!

Есть микросхемы аналоговых мультиплексоров, если такая задача возникает. В принципе, можно под аналоговые задачи плату заплить... если спрос будет...

Это да. Но вроде есть готовые решения. Единственное, чего я не вижу на рынке по приемлемой цене, так это платы драйверов шим на 3+ канала. Так то платы уже развык паять, модулями быстрее, а с драйверами приходиться заморачиваться, распаивая irlml полевики с резисторами на монтажку, для регулировки яркости rgb светодиодных лент к примеру. Доходило до того, что дешевле покупать драйвер ленты с управлением от пульта, рублей за 80 и к нему подпаиваться) извращение конечно но быстрее чем бегать в магазин за транзисторами и возиться с их распайкой :)

Можно по сути и тут о том модуле общаться. Это как больше хотите. В том чате еще ответил

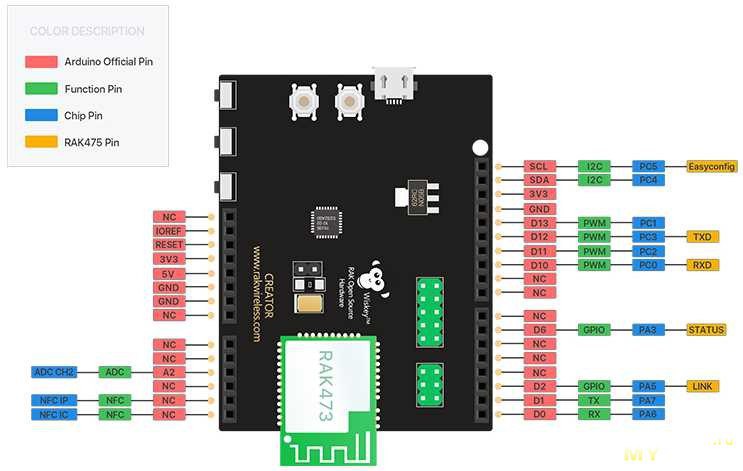

У кого какие мысли. Где тут D8, D9, D10?

Если я правильно понимаю, то они не подписаны

D10 есть

На сколько я разбирался, нет у них этих пионов. Не подписанные это типа пустышки чтобы обеспечить совместимость с уно

На сколько я разбирался, нет у них этих пионов. Не подписанные это типа пустышки чтобы обеспечить совместимость с уно

Дело в том, что в стандартном примере для экрана они есть.

NC - not connected. Порты не разведены.

Понятно, тогда нужно экономить

https://www.cnx-software.com/2017/11/28/xiaomi-esp32-development-board/

https://www.cnx-software.com/2017/11/28/xiaomi-esp32-development-board/

Ого. Интересен ценник и доступность

а вот и репозиторий) https://github.com/MiEcosystem/esp32_sdk

Хм своя SDK?

мда

как-раз по теме

Ну всё-таки ксяоми компания очень крупная и солидная телефоны и вообще устройства их популярны и сделаны даже совсем не плохо. Может будет что то действенное и даже для серьезных проектов для массовости.

Но цена будет естественно не как у экспрессив

Но цена будет естественно не как у экспрессив

За нормальный открытый SDK и доки можно и доплатить

Немного, но можно

В России введут идентификацию устройств с подключением к интернету В России к 2019 году идентифицируют гаджеты с подключением к интернету В проекте плана мероприятий указано, что подготовкой нормативно-правового акта, вводящего идентификацию устройств для интернета вещей, должна заняться Минкомсвязь.

тепрь нас обяжут каждую еспшку регистрировать ))

Ага, разработают свой аналог Tcp-ip, который будет маршрутизировать только подписанные устройства

Н-да, на фоне того, что теперь посылки будут выдавать только по Инн, то почему нет, потом все компы будем регистрировать, а следующим шагом - передача всех паролей кому следует. И все для нашего же блага! А то как дети малые, неразумные подключают в тырнет все что не поподя, а злые террористы не спят, все козни строят...

Узнали ? :)

Узнали ? :)

👍 тоже пришли 2шт

Вовремя по доставке ?

По той смешной цене ?))

примерно из латвии в Россию за 13 дней пришло

да по маленькой цене )) успел выписать

спасибо Вам за наводку ))

У меня 52 дня , да цена вкусная )

https://www.youtube.com/watch?v=9CO6M2HsoIA&feature=share

Что за прошивка? Своя?

ага

на основе нескольких скетчей, в Arduino IDE

DuckDNS, CaptivePortal

спасибо Вам за наводку ))

На здоровье. Всегда рад помочь ))

http://ali.onl/NrV 6.51$

понемногу снижается цена

"в категории нижнее белье" 😂

Не стоит копаться в чужом белье)

"в категории нижнее белье" 😂

👍😂

Давеча занимался интеграцией увлажнителя Polaris PUH2650 в свой умный дом. Задача была контролировать влажность в комнате датчиками и поддерживать на нужном уровне при помощи увлажнителя. Сложность заключается в том, что у увлажнителя всего одна кнопка управления, и та сенсорная. А индикация состояний осуществляется набором светодиодов

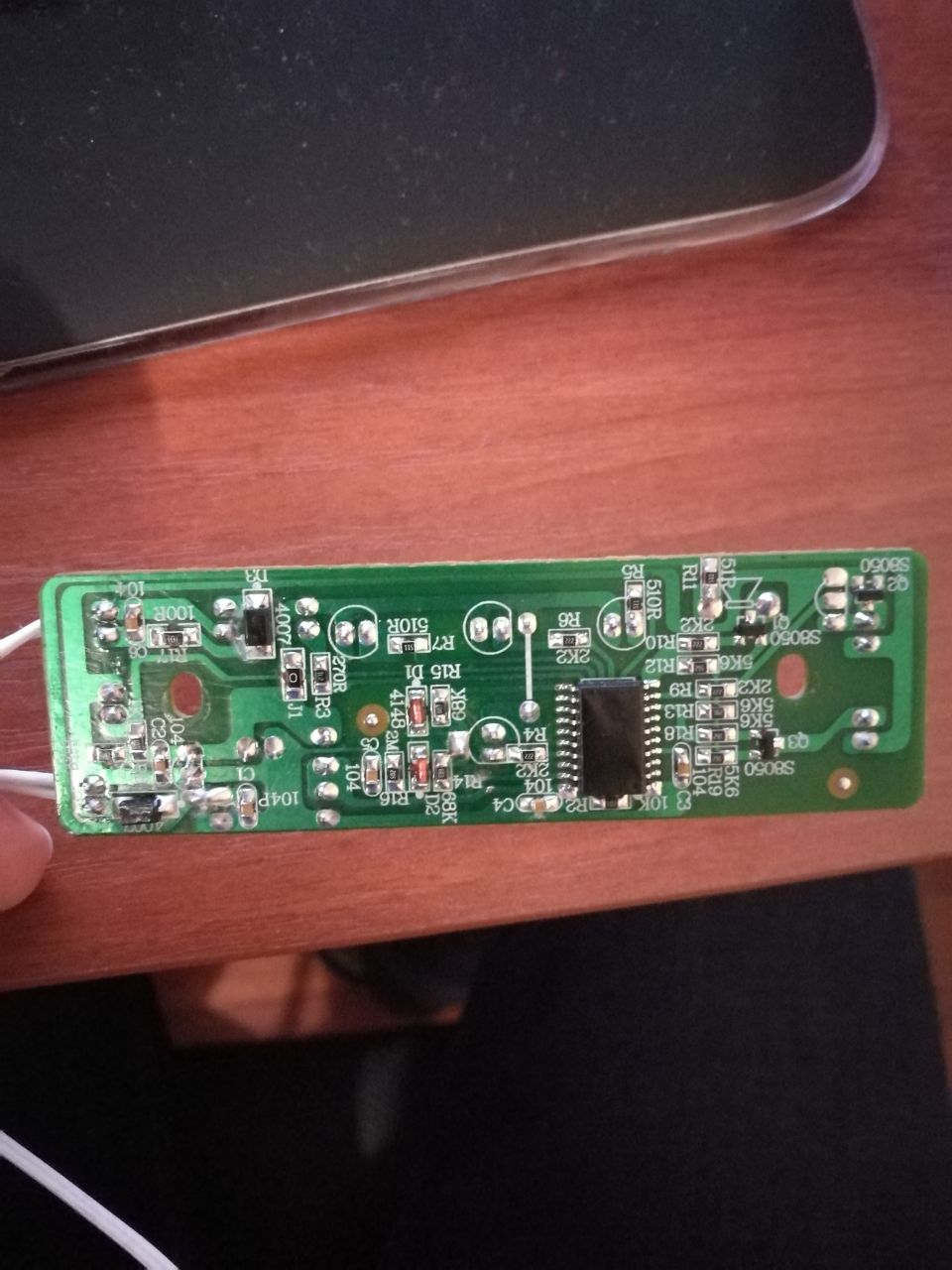

Пришлось устраивать реверс инженеринг платы управления. Любопытно то, что на сенсорную кнопку не было отдельной интегралки, а полностью всем управляет единственный чип на двадцать выводов без маркировки

Плюс супруга просила оставить ручное управление, по этому мысль о полной замене платы управления пришлось отбросить

А потом долго учить esp07 имитировать сенсорное нажатие

Никогда бы не подумал, что едва ли не самое простое решение в интернете, по нажатию сенсорной кнопки при помощи МК - это собрать роботизированный палец😂

Но к счастью все таки удалось разобраться, как именно этот чип "понимает" срабатывание тача

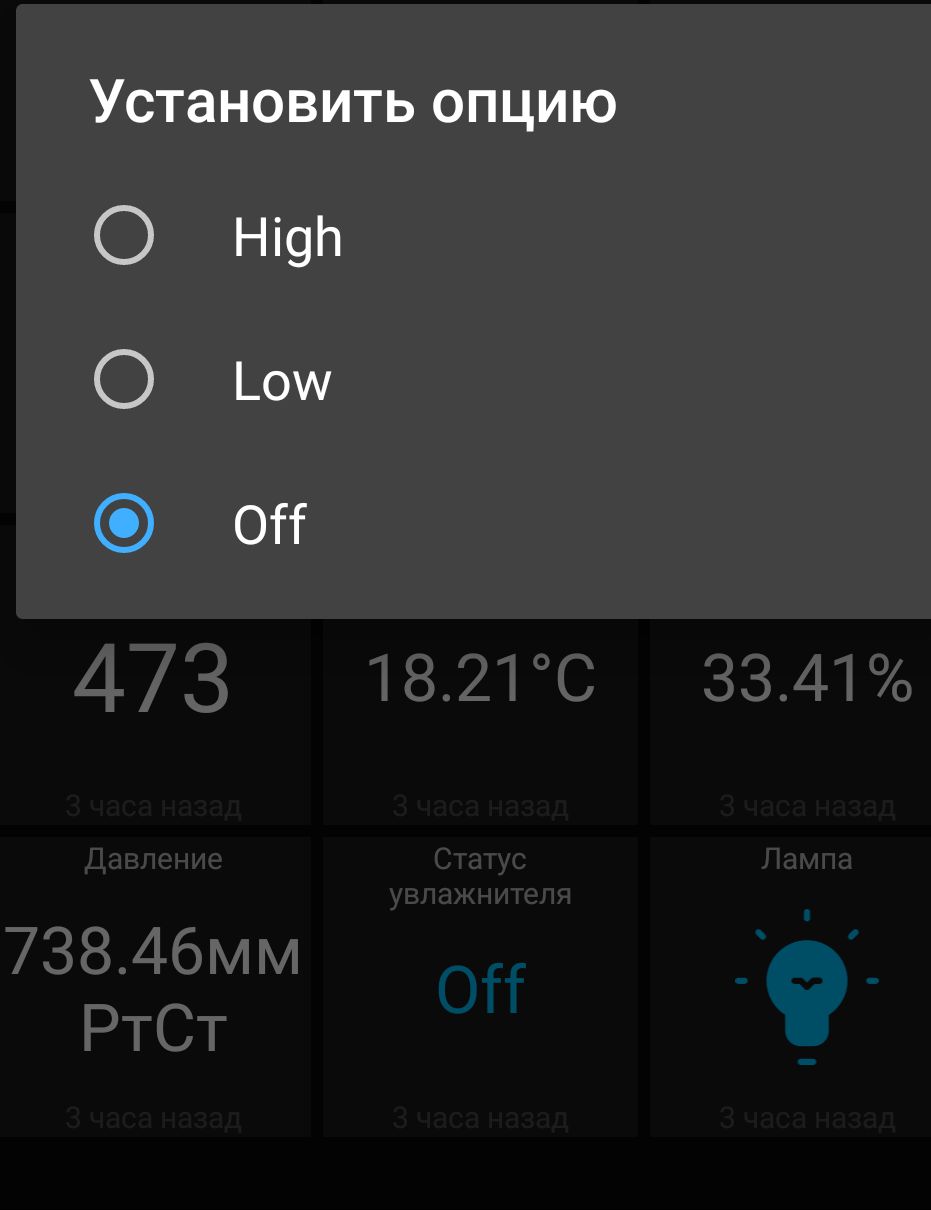

Теперь дашборд расширился ещё немного

Вот оригинальная схема управления, если интересно

Антенна сенсора - между r14 и r15

А как разобрались? Нашли куда подключиться?

Там все интересно. По схеме видно, что антенна висит между сразу двух ног, и там и там сделан контур rc, но на одной из двух ног он расширен вторым контуром. В итоге получается, что на одной ноге генерируется меандр в 8мгц, а на второй напряжение на уровне нескольких вольт. Когда касаешься сенсора, то напряжение проседает, а в момент отпускания восстанавливается, но при этом частота меандра резко снижается, за счёт изменения напряжения. Вот это снижение частоты и является управляющим сигналом. В итоге все свелось к подтягиваю одной из ног транзистором к минусу и правильному "отпусканию")

Ну а получение текущего состояния - уже вопрос техники. Единственное,что логический уровень схемы - 5в, а есп 3.3 пришлось собирать несколько делителей напряжения, чтобы узнавать состояния светодиодов

интересные опыт автоматизации. спасибо. самому хотелось разобраться с подключением к термоподу
