Спасибо ребята

817 из китая вообще копейки, да и у нас она вполне укупна.

Транзисторную, и чтобы управлялся от 3.3в 12ма

Зачем же такой ток с esp снимать...

Зачем же такой ток с esp снимать...

Имею ввиду вход оптопары, а управлять буду с 5в

а оптопара там зачем?

просто для согласования уровней или есть объективные причины туда её поставить, типа, не знаю, гальваническая связь с сетью?

По такой схеме, но вместо 5в 3.3в

линия от контроллера ШД - которая при меге - шла на 5в - теперь идет на 3,3в - или так и осталась на 5в?

оптопары там кстати и стоят на входе

просто для согласования уровней или есть объективные причины туда её поставить, типа, не знаю, гальваническая связь с сетью?

Для согласования уровней

TB6600 вполне нормально работает с 3, волттовыми уровнями

3.3 аольтовыми уровнями

Но у меня почему-то не работает, кстати я только что разобрал его, и там стоят транзисторы j6, вместо оптопар

В общем заказал осциллограф и другие драйвера на dm556(не оригинал)

а порядок проверял?

обмотки/управляющие сигналы

а порядок проверял?

он писал, что на меге все отлично... скорее всего уровней не хватает

Все проверял, щас ещё проверю сигнал на выходе есп с светодиодом

он писал, что на меге все отлично... скорее всего уровней не хватает

Или скважность сигналов (период и длительность пульсаций)

Подозреваю что на есп она отличается от ардуино, так как обработчики прерывания разные

Did you buy it or 3d printed?

i am 3d printed

восстание машин? )

А это на Ардуино мега, но мега слабая для таких задач

А это на Ардуино мега, но мега слабая для таких задач

Какие шаговики?

А это на Ардуино мега, но мега слабая для таких задач

а какая задача ?

а какая задача ?

Тривиальный 3 осевой манипулятор) с хваталкой

В зависимости от шд, драйвер другой проще будет взять

Какие шаговики?

Nema 23 и 17. 6 осевой манипулятор

А это на Ардуино мега, но мега слабая для таких задач

STM32 оптимально. А в пром автоматике драйвера рулятся плисками, а плк ими по сети ethernet рулит

Nema 23 и 17. 6 осевой манипулятор

Drv8825

А это на Ардуино мега, но мега слабая для таких задач

due тогда... )

Оо сразу сколько вариантов

У drv одним пином управляется шаговик

STM32 оптимально. А в пром автоматике драйвера рулятся плисками, а плк ими по сети ethernet рулит

Это конечно хорошо, но мне нужен был с вайфай блютуз на борту, и выбор пал на есп32

Drv8825

Ну это совсем слабый

due тогда... )

Заказал, жду

Grbl_esp32 смотрел проект?

Ну это совсем слабый

Ну у меня nema17 работает на пересталььике идеально

Смог шд разогнать до 350 об м

Grbl_esp32 смотрел проект?

Нет, но хотел на accelstepper, так как есть опыт использования

Drv8825 1.5ампера 12вольт норм

Нет, но хотел на accelstepper, так как есть опыт использования

Ток то какой?

Ну у меня nema17 работает на пересталььике идеально

Какая длина мотора? 40мм наверное. У меня 85мм

Drv8825 1.5ампера 12вольт норм

Tb6600 тянет до 4 Ампера, но падла шумная. Вот dm556 значительно меньше шумит, но дороже

Tmc допускают внешние ключи

Но та ценник конский

Tb6600 тянет до 4 Ампера, но падла шумная. Вот dm556 значительно меньше шумит, но дороже

Вы даёте 4 ампера в шаговик?)))

Вы даёте 4 ампера в шаговик?)))

Нет, конечно ограничиваю ток, я про его характеристики

Нет, конечно ограничиваю ток, я про его характеристики

А смысл от них если не использовать?

Например для нема23 56мм ток 2.8

Запас всегда лучше)

И ещё смотря какое напряжение подаёшь

У меня блок на 24в

Кто-нибудь делал систему защиты от протечек? Или может кто знает подобный open-source arduino проект?

Кто-нибудь делал систему защиты от протечек? Или может кто знает подобный open-source arduino проект?

Xiaomi датчик воды, xiaomi шлюз, электронный клапан для водопровода, home assistant

датчик на тиньке 85 и передатчике на 433, приемник на есп

Кто-нибудь делал систему защиты от протечек? Или может кто знает подобный open-source arduino проект?

https://easyeda.com/electromost/Water_unit-3d9723747fc6457f99652a4777804370

а со штатными датчиками парковки автомобиля никто не работал? не могу найти какой сигнал у них.

3 провода приходит

а со штатными датчиками парковки автомобиля никто не работал? не могу найти какой сигнал у них.

А осликом ткнуться? Частотный, скорее всего

Компас GY-273, там, походу, чип поменяли с HMC5883 на QMC5883, и нигде не пишут об этом

Я случайно в инете нашёл, когда не заработало как HMC5883

Что будет, если заставить нейронку скрестить Уголовный кодекс и учебник по C++? Что-то примерно такое: — Доведение до самоубийства или до покушения на самоубийство путем угроз, жестокого обращения или типа строка. С таким умыслом первоначально задумывался язык C. — Использование статических членов класса может быть заменено более мягким видом наказания — Язык программирования служит двум связанным между собой целям: он дает программисту аппарат для задания действий, которые повлекли существенное нарушение прав и свобод этого лица. — goto идентификатор наказываются штрафом в размере от двухсот тысяч рублей или в размере до восьмидесяти тысяч рублей или в размере до трехсот тысяч рублей или в размере от ста тысяч до пятисот тысяч рублей — Поскольку символьные константы в действительности явлются объектами типа int, то могут быть выданы иностранному государству для привлечения несовершеннолетнего к уголовной ответственности Источник: Neural Shit #cpp #кек #нейросети

Ребят а ктото разбирается в антеннах? У друга советсктй Молибден р-154-2м. Нужно антенну на 7.83 мгц

Ребят а ктото разбирается в антеннах? У друга советсктй Молибден р-154-2м. Нужно антенну на 7.83 мгц

Оо

Куда стрелять собираетесь?

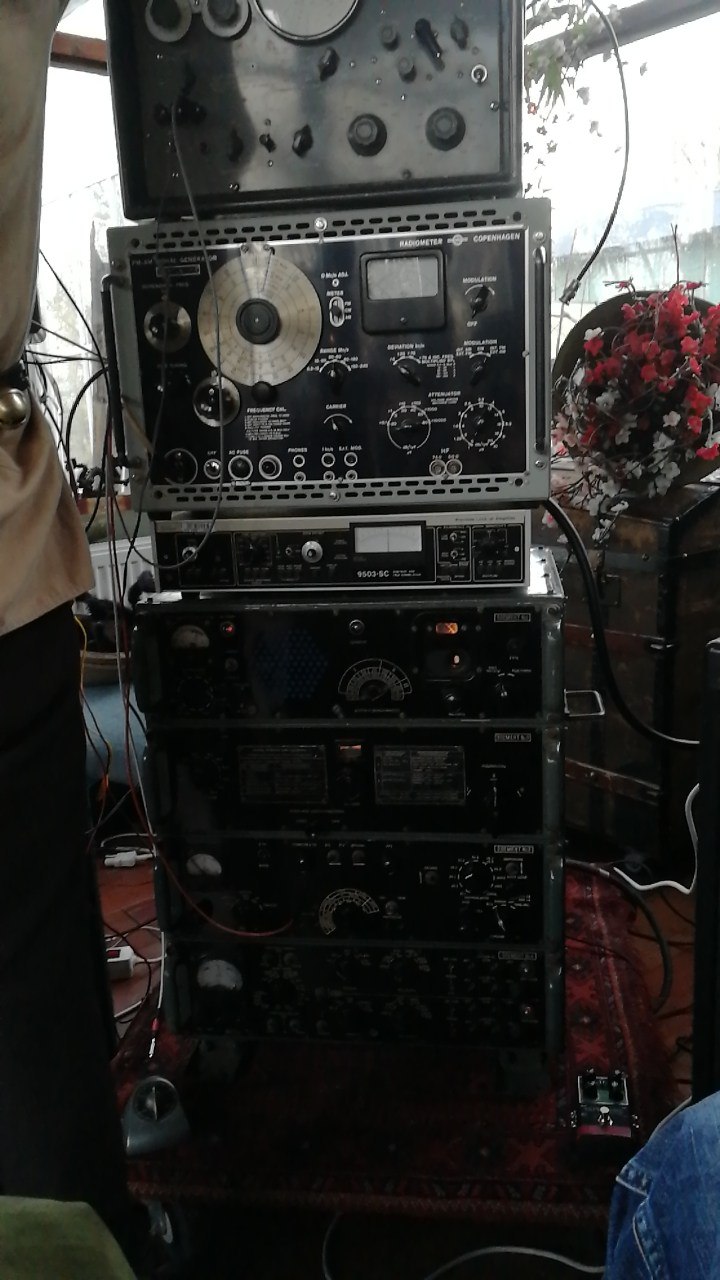

Да тут движняк театральный. Человек делает представление перформанс по теме резонанса шумана. Хочет настроится на 7.83 и это будет частью аудио сопровождения

Такая вот пепяка, сидим ковыряемся

На приём только)

похоже на гравицапу

Ребят а ктото разбирается в антеннах? У друга советсктй Молибден р-154-2м. Нужно антенну на 7.83 мгц

Недавно столкнулся с этой темой

похоже на гравицапу

Это реально шравицапа

))

Может у кого есть группы радиолюбителей в телеге?

Может у кого есть группы радиолюбителей в телеге?

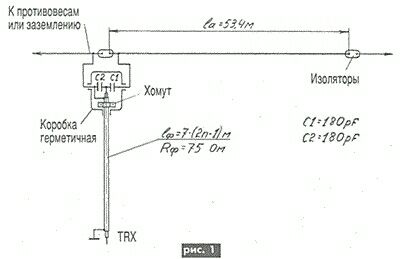

Групп нет могу схему антенны скинуть

Может не сильно понравится

Посмотрите, чем я поделился(-ась)! @MIUI

А это на какой диапазон антенна?
