Какой сейчас?

Да я поэтому на platformio переехал

Какой сейчас?

1.8.9

Да я поэтому на platformio переехал

...надо ехать

1.8.9

https://m.habr.com/ru/post/404685/

попаданец из прошлого?

Всем привет, кто-нибудь делал миостимулятор? Подскажите физику этого всего кто знает. Я так понял нужно посылать сильное напряжение (60+ вольт) и малую силу тока (хз скока), и всё это с частотой около 20-200 герц.

Всем привет, кто-нибудь делал миостимулятор? Подскажите физику этого всего кто знает. Я так понял нужно посылать сильное напряжение (60+ вольт) и малую силу тока (хз скока), и всё это с частотой около 20-200 герц.

я бы не советовал играться

либо мышцы порвёшь, либо себя своей же рукой отмудохаешь, либо сердце остановится

ну так то оно так, но поэтому сначала разбираюсь в вопросе, потом делать буду, а не наоборот :) Безопасность так-то на первом месте

либо мышцы порвёшь, либо себя своей же рукой отмудохаешь, либо сердце остановится

Так он может не для себя 🤔😁

почему-то в голове всплыл Рик-огурчик

Проще паяльник купить 🤷‍♂😁

ну так то оно так, но поэтому сначала разбираюсь в вопросе, потом делать буду, а не наоборот :) Безопасность так-то на первом месте

ты для саморазвития это хочешь понять или с какой целью?

Для саморазвития

Ну и прикольная штука получится)

проще на али заказать, мне кажется, я как-то искал инфу о датчиках электрических импульсов в мышцах

в итоге пришёл к тому, что инфы 0 и они как правило под патентами

и в закрытых лабораториях это изучают

проще, но свою инетеснее

можешь сделать реверс инженеринг китайской

кстати тоже неплохая идея

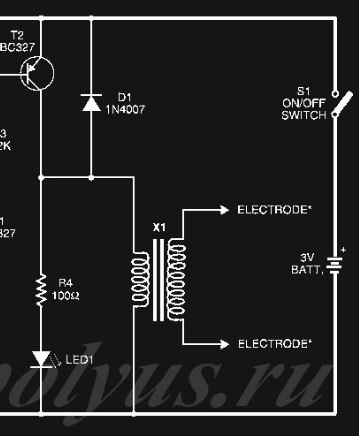

http://radiopolyus.ru/neobychnye-sxemy/343-miostimulyator-dlya-myshts вот от 3 вольт, хз работает ли

вместо таймера можешь еспшкой транзистор дёргать

Т2 который

А что там за транформатор?

там ниже всё описано

DC-DC преобразователь?

нет, ты транзистором делаешь импульсы, которые с 3 вольт до 220 увеличиваются

ток потребления 100мампер

Да я пытаюсь понять, сложно, с ардуиной две недели знаком, с электросхемами неделю а с электрикой с детства (совал пальцы в розетку)

ардуина там не обязательна, на самом деле

ардуину просто запрограммировать, подрубил к компу, прошил и готово

мне проще в код чем в электрику

http://biorezonans.3bb.ru/viewtopic.php?id=301&p=2 тут вот тоже интересные исследования

без трансформатора

http://radiopolyus.ru/neobychnye-sxemy/343-miostimulyator-dlya-myshts вот от 3 вольт, хз работает ли

А можешь помочь расшифровать эту схему обычными словами?

тот прямоугольник слева это микросхема таймера 7555

которая выдает 5В с определенным периодом, так?

слева там последовательно стоят резистор и конденсатор

которая выдает 5В с определенным периодом, так?

на Vcc контакт

они задают RC колебательный контур

их номиналы формируют частоту работы сей микрухи

при 1.8ком и 100нанофарад будет примерно 80Гц

имея ардуину она тебе не нужна

тебе достаточно левой схемы

вот подрубаешь какой-нить пин ардуины с шимом к базе транзистора слева сверху

имея ардуину она тебе не нужна

с этого надо было начинать) ништяк

светодиод и резистор для него просто для индикации работы

да, это я знаю

диод параллельно транзистору нужен, чтобы транзистор не сгорел от обратной эдс при отрубании цепи транзистором

выключатель так и быть можешь оставить

транзистор тебе пойдёт маломощный, к нему через токоограничивающий резистор, ну примерно в 1Ком подрубаешь шим с ардуины

транзистором замкнул, трансформатор пошёл в насыщение, транзистор разомкнул - сердечник выдал напругу в электроды

самое дебильное в этой схеме ничерта непонятно какой транс брать

220В/12В на 100 мА

блин, всё так, всё круто, почти всё понятно, но нифига непонятно почему и нафига)) но одно ясно - надо мне физику учить короче

можешь мотать сам, можешь купить БП от какого-нить роутера на 12 вольт

а нафига транзистор? можно ведь напряжение напрямую от ардуины послать, или оно столько силы тока не выдаст?

хочешь сжечь ногу ардуины?

неа

ардуина не ограничивает токоотдачу, только там внутри неё волосы тонкие медные

они не расчитаны на токи выше кажется 50 мАмпер

ну одна нога выдает вроде 40ма, все вместе - до 200ма

до 40*

и зачем ардуину насиловать

транзистор копейки стоит

можешь выпаять из того же БП на 12 вольт

не, я просто понять пытаюсь, как это всё работает

оттуда же светодиод и резисторы

транзистором замкнул, трансформатор пошёл в насыщение, транзистор разомкнул - сердечник выдал напругу в электроды

ардуиной открываешь транзистор черехз него идёт ток

примерно по таком же принципу построены повышающие ДС-ДС

вот кстати куда электроды подключать

до "куда" ещё далеко, мне пока чисто разобраться и собрать хотя бы

ну тут помимо правильных точек ещё важна частота

да, частоту подобрать нагуглить можно, я где-то видел

http://biorezonans.3bb.ru/viewtopic.php?id=113#p39916 вон тут вообще мп3 плеером мужик лечится

такс, подытожим, нужно посылать 3В напряжение на повышающий трансформатор 12-220в с определенной частотой, как источник напряжения используется батарейка 3В, она подключена через транзистор к трансу, ардуина переключает транз с частотой в 20-200Гц, он в свою очередь с такой же частотой посылает напряжение в трансформатор, всё верно?

чёт я даже сам задумался собрать, шею полечить
