Я купил шильд батарейный для particle photon, но вот смысл его использовать с 1S батареей - сомнительный. Вот 2S - другое дело

шильд нешильд какой-то, кстати кто пробовал что-то такое, цена вроде не высокая, держатель распаян что удобно, как кпд у них?

КПД от 80 до 95%. Зависит от добротности дросселя и правильного его подбора

Кстати, есть офигенная копеечная микруха MC34063A, можно самому собрать преобразователь на любую мощность (добавив силовой ключ), схем в сети полно

Step-up, step-down - пофиг

В даташите написано степдавн линейный типа lm. Будет с 5 вольт греться наверное.

34063?

3-40V

Интересный вебинар на русском про esp32 https://www.youtube.com/watch?v=4YvSzdYKc0o

Надо зазырить

Кто в ардуинке разбирается, хочу попробовать сделать монитор энерги (ну пока хотя-бы детектор) На трансофрматорах тока, вроде ничего сложного, но нашел две статьи и интернете, на одной они ТТ подтягивают к 3,3 вольтам, на другом к 5 вольтам, вот ссылки https://boredomprojects.net/index.php/projects/home-energy-monitor http://www.instructables.com/id/Arduino-home-energy-monitor-shield/ Не очень понимаю в чём отличие и как будет правильнее, может кто подскажет?

у esp32 вроде аналоговых входов стало много, может попробовать на ней

Вот тут матчасть как это работает, в матчасти тоже 5 v https://learn.openenergymonitor.org/electricity-monitoring/ct-sensors/interface-with-arduino?redirected=true

у esp32 вроде аналоговых входов стало много, может попробовать на ней

Я бы сделал на внешнем ацп

В ардуинке АЦП плохой чтоль?

В ардуине - хороший, но вопрос был про есп

Ну вот думаю аруинку взять пока, темболее она есть

А по сабжу, есть 2 варианта, на ТТ и на датчике холла

датчик хола дороже я как понял

ТТ надо нагружать (обязательно) и считать мощность транса, чтобы не уходил в насыщение. Далее выпрямлять (можно 1 полуволну) и высчитывать ток через площадь полуволны - формулы в сети есть

вот тут я так понял по ссылке какраз про ТТ https://learn.openenergymonitor.org/electricity-monitoring/ct-sensors/interface-with-arduino?redirected=true читаю

Есть acs712 например

758 помощнее

Не могу вспомнить какие я использовал...

Это на датчиках холла получается?

Эти - да

вот тут я так понял по ссылке какраз про ТТ https://learn.openenergymonitor.org/electricity-monitoring/ct-sensors/interface-with-arduino?redirected=true читаю

Измерять полностью синус, сместив 0 - изврат. Полуволну проще и есть чёткое понимание где "переход через 0"

А какие преимущества датчиков хола по сравнению с ТТ, (исходя из того что мне постоянное не нужно)?

Меньше обвеса. Но они дороже и контактные в основном. Хотя бывают и бесконтактные с сердечником

Да бесконтактные бывают, у меня на цешке такой

Ну вот. Решений полно. Если будут ТТ, то могу поделиться фильтром для АЦП

Спасибо, как дойду до этой части, думаю понадобится

Дорогу осилит идущий 😏👌🏻 ну а коллеги будут давать пинка в нужном направлении🙄

пинки ага могут понадобится )))

Приветствую парни, подскажите кто нибудь делал диммер с esp или ардуиной для светодиодной лампы диммируемой на 220v?

Давно делал по обоим фронтам

Светодиод и работают по заднему

Светодиод и работают по заднему

?

Светодиодные лампы

По заднем фронту диммирования

12 вольт без проблем, а с 220 не делал

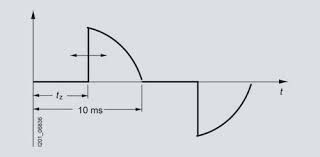

Это по переднему

Не понимаю что значит по заднему фронту, там волна обрезается вроде как

Это по заднему

Примерно понятно

А как правильно?

И так и так 😏

В чем различия в работе?

Второй вариант сложнее в реализации

А плюсы?

В чем различия в работе?

Разница в работе 😂

У сложного?

Плюсы - меньше шумов

Разница в работе 😂

Плюсы и минусы имелл ввиду

И определение 0 точки

Может есть пример?

И схема

Попроще который для начала

Неа, только теорией могу поделиться. Делал это более 10 лет назад

Нужен диммер с mqtt

Попроще который для начала

Светодиодные лампы не будут диммироваться. Только накаливания

Почему? Есть же специальные диммируемые

Спокойно диммируются с заводским диммером

Я делал их, когда ардуины не было, да и мк. На кт117 транзисторе и тиристоре

Чем мы хуже?

Завода?

Почему? Есть же специальные диммируемые

Я же выше написал почему.

Я делал их, когда ардуины не было, да и мк. На кт117 транзисторе и тиристоре

Это высшие материи электрики

Спокойно диммируются с заводским диммером

По заднему фронту - да, по переднем у - нет

Значит вариант посложнее который

Спасибо за инфу

В качестве ключа лучше брать полевик или igbt

Ок

Меньше греться будут

Буду изучать

http://www.aqad.ru/index.php?tree=1000000&tree2=9990299&tree3=2409999&tree4=10000455&tree5=10006727&tree6=10008511

http://altenergy.org.ua/regulirovanie-svetovogo-potoka-dlya-nizkovoltnyx-galogennyx-lamp.html

http://melek.ru/info/dimmer_princip_raboti Здесь более подробно

Кстати насчёт диммируемых светодиодных ламп, очень советую икеевские, новые, у них индекс цветопередачи 92+ не мерцают и ещё при диммируемых меняют цветовую температуру к более тёплому, очень хорошие, хоть и несколько дороже обычных
