sifun
да похоже на телефон в кармане
sifun
сука ненавижу тачскрин
sifun
понятно, проехали, спасибо
Ant
7805 лучше на плате прямо поставить а не где -то там. а на плату завести ему нестабилизированное на вход. это гуд практик
sifun
у меня нет такого)
Ant
тогда ищи где в земле петли или паровозы. только звезда
sifun
покажи что ты развел то хоть
Ant
питание на мс с 4 переходными это еще одна песня)))
Ant
а перемычку проволочную религия не позволяет поставить?
sifun
фуууу
Serjio
ахахах
sifun
боже неудивительно что оно реагирует
Anonymous
Да
Serjio
там больше похоже на +100 вольт наводки от бп
Ant
а что концы кабелей уходящие наружу где-то там заземлены?
Ant
у тебя правильный оптимизм вырабатывается)))
Ant
UL2808 - это что токовые трансформаторы?
Ant
а какое напряжение и ток идет на диоды?
Spanish Inquisition
Бунт еретиков! Восстание против инквизитора! Для изгнания нужно 37 голосов
Ant
это мелочь
Николай

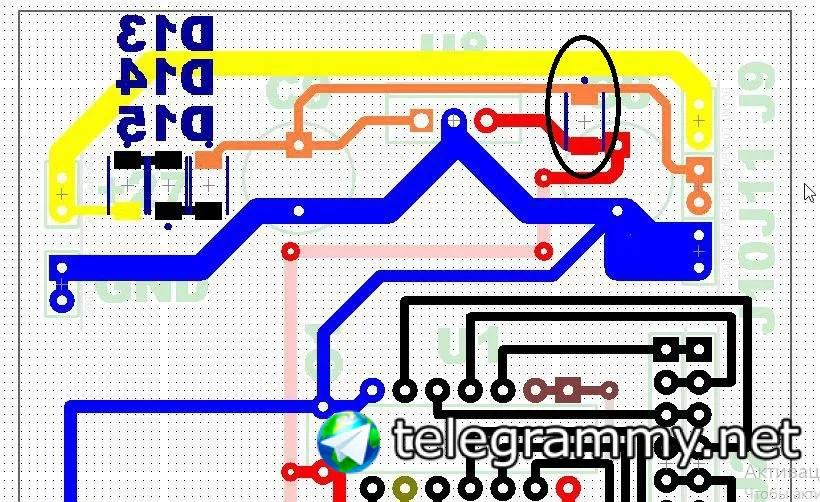

А что это за деталька? конденсатор между входом и выходом 7805?
Николай
Николай
между входом и выходом 7805?????
Ant
от перенапряжения
Николай
У тебя там индуктивная нагрузка?
Th0r
@TehDmitry чо думаешь про этого бота?
Ant
это реле или там серьезные катушки с большими токами?
Ant
зашунтированы диодами?
Ant
диод должен быть прямо на выводах клапана и реле. минимальная длина проводников
Ant
нуну
Serjio
ахахах
Ant
не спорю
Ant
металлом заземленным через тело или просто изолированным металлом?
Ant
аха... а на входе пк стоит фильтр который на землю дает 110 в
Byte
типа если захочет нормально поговорить - то напишет в личку?
Ага. Да всяк бот, по юзерпику видно.
sifun
это ошибка
sifun
индуктивность линий до катушки не убирается
sifun
дело не в частоте а в производной тока
Ant
индуктивность линий до катушки не убирается
здесь важна площадь петли с током. чем она меньше тем лучше
sifun
реакция на сер чисто из-за длинной разводки, дип корпуса
sifun
если к входу идут сопли то надо ставить лоупасс рц фильтры
Ant
если к входу идут сопли то надо ставить лоупасс рц фильтры
то надо сделать правильную разводку. фильтры ничего не дадут
sifun
и отказаться от дип
sifun
если по линиям входным идёт сер
sifun
без фильтра никак
Николай
В дипе это регистр?
Николай
А входы не подтянуты.......
Николай
Лучше поставить подтягивающие резисторы перед входом регистра
Николай
мк на той же плате?
Николай
вот на эти сопли и идут наводки
Th0r
https://jabber.ru/upload/c1e24619c64ee4c7a96ddfad294db394df5c2f06/vOH7TAM9iIstAsSIaYJfQ34WFl9YtrvuruVtEF6F/m5RjSVhgSP-yBIzPJkpFiA.jpg
Serjio
чеееее
Serjio
бюджетный датацентр или современное искусство?
Serjio
"определи топологию по картинке"
AntikillerVova 🇷🇺
всем привет
Th0r
@TehDmitry почему то бот не сработал на спам, глянь последнее
Мир
потом кучу транзисторов упихали в один корпус и назвали "логическая интегральная микросхема"
Блин, вспомнил как делал свой процессор в программе для стимуляции электронных логических схем.
Аж захотелось воплотить в жизнь😂
Aleksandr
Стимуляции ( ͡° ͜ʖ ͡°)
Anonymous
«Ребя, подскажите пожалуйста, хочу powerbank сделать для ноута, ны выходе надо 19v@1.5A - LM2587 пойдет под это дело ?»
Там еще зачастую третий провод есть, который передает ид зарядки. Без него ноут не заряжается, хоть и работает. И троттлится проц жестко. На деллах так, на других хз
Th0r
Там еще зачастую третий провод есть, который передает ид зарядки. Без него ноут не заряжается, хоть и работает. И троттлится проц жестко. На деллах так, на других хз
id есть только у деллов (1wire), у hp и ленов (вроде только финкпады) - резистором
Th0r
и у деллов в зависимости от модели - может не заряжать, может орать что бп не родной. может не включаться - разные были
Anonymous
Не могли сделать универсальный вход 5-20в, и чтоб можно было из софта настраивать сколько тока забирать макс. Точнее не не мгли, а не хотели, маркетологи сраные
Anonymous
Точнее может и можно, но надо биос/дрова реверсить
✙ DarkKC ✙
о, кстати, у меня на бушном делле - китайский адаптер. Матюков никаких, заряжает, питает, всё ок. Тока, падла, когда ноут заряжен (а тем более, если ноут закрыть) начинает свистеть как поехавший
✙ DarkKC ✙
что с этим вообще поделать можно?
Anonymous
Залить трансформатор эпоксидкой. Правда он от этого может зажариться
Anonymous
Видимо при малой нагрузке оно скипает импульсы и получается ниже 20кгц которые ты слышишь
Anonymous
Есть специальные микросхемы шим контроллеров со встроенным подавлением такого
Anonymous
можете примерно сказать какая магнитная проницаемость у феррита из блока питания ?
Anonymous
Около 2000 обычно у трансформаторов
Anonymous
там дроссель
Anonymous
размером с последнюю фалангу указательного пальца
✙ DarkKC ✙
Залить трансформатор эпоксидкой. Правда он от этого может зажариться
ага, пасибо, ща попробую разобрать это поделие
