Воха
Или выполнить построково
Воха
Можно править переменные во время работы программы
Воха
Можно натыкать точек останова прямо по ходу программы
Воха
И контроллер будет останавливатся на них
Alexey D.
То есть, очень условно, любой memset дублируется в отладочный порт и каждая инструкция требует подтверждения перед выполнением от отладчика?
Воха
Если включён пошаговый режим то каждая
Воха
Если просто точек останова натыкаешь, то при каждом попадании на точку
Воха
Ну и плей/пауза можешь тыкать в любой момент
Alexey D.
А в чем отличие JLINK и ST-LINK?
Копаю в сторону нордиков, пытаюсь понять разницу.
И еще пытаюсь понять, почему мне нужен JLINK\STLINK, когда у меня есть китай-STLink, который по SWD вроде бы умеет все это
За что столько денег хотят?
Vyacheslav
Коллеги, а может кто доступно объяснить человеку, который отлаживает через Print(). чем между собой отличаются ST-Link, JLink и прочие отладочные переходники ? Какой профит они дают ?
Можно ли их юзать с ESP ?
в основном все МК поддерживают отладку через интерфейс JTAG
Vyacheslav
но у СТМ32 к примеру есть своя фишка в роде SW(Serial Wire) отладку
Vyacheslav
он и быстрее и поддерживает болеелучше плюшки чем ЖТАГ
Воха
Vyacheslav
плюс всего 2 провода
Воха
И вроде как шить другие армы
Vyacheslav
st-link свистулькая китайская пойдёт за 1 бакс
Воха
И она из коробки идеально воркает в кейле
Воха
Просто песня
Vyacheslav
но стлинк чисто для стм, с есп он прокатит
Воха
В отличии от отладчика ESP, он мне показался дубовым после st-link
Vyacheslav
с есп только JTAG
Воха
Ну я кетайскую плату FT232H прикрутил
Воха
К ESP в качестве отладчика
Воха
Мож поэтому всё так медленно у меня работает)))
Vyacheslav
удобство SW для стм в том, что он и шьётся и отлаживается через один и тот же интерфейс
Alexey D.
То есть я верно понимаю, что применительно к нордику, например, мне STLink \ JLink вообще никакого профита не даст относительно китайклона ?
Vyacheslav
да там та же самая прошивка
Воха
Alexey D.
Нордик на ARM ( M0 \ M4 )
Vyacheslav
можешь статью на хабре посмотреть как сделать свой stlink
Vyacheslav
они там расширяют его функционал
Воха
И в еще большей теории STM32F103 или ST-Link (с подходящим МК) перешитый в J-link может поддерживать
Alexey D.
Ну в теории j-link может поддерживать
Ну он не в теории, он на практике поддерживает. SEGGER J-Link сквозняком через всю доку и туториалы
Воха
Хотя одни говорят мол такой колхоз только для ST, другие говорят мол и с другими МК воркает
Воха
Ну проверить не проблема, если bluepill где то валяется
Воха
Я недавно ради интереса прошивал в J-link
Alexey D.
Хотя одни говорят мол такой колхоз только для ST, другие говорят мол и с другими МК воркает
ST перешитый в JLINK с последними JLINK-ПО проверяет серийник и орет что это STM-Only. Надо софт патчить на компе, не вчитывался.
Alexey D.
Alexey D.

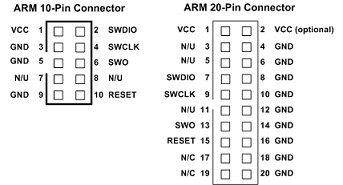

Вот отладочный порт. А у меня 4 проводочка ( 2 из которых питание ). Просто разъем такой, или эти пины во "взрослом" отладчике заюзаны подо что то ?
Воха
Вот отладочный порт. А у меня 4 проводочка ( 2 из которых питание ). Просто разъем такой, или эти пины во "взрослом" отладчике заюзаны подо что то ?
Для паралельного программирования может быть.....
Воха
Может даже к нему инструкция есть?
Воха
Или распиновка
Воха
И т.д.
Alexey D.
Alexey D.
Alexey D.
Вот вопрос про TRACEDATA получается. Насколько это нужно и нафига
Воха
Вот вопрос про TRACEDATA получается. Насколько это нужно и нафига
Конкретно под нужные тебе МК смотри
Воха
Под STM32 точно не встречал
romanetz
Чтобы тренды значений в реальном времени вытаскивать
romanetz
Армовская фишка аппаратная, ETM
romanetz
http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.ddi0337h/CHDJAECG.html
romanetz
Под STM32 точно не встречал
http://openocd.org/doc/html/Architecture-and-Core-Commands.html
romanetz
Документашке 11 лет... эх... Блеск и нищета опенсорса
Andy
Всем привет!
Посоветуйте пожалуйста какой чип RTC лучше использовать PCF8563 или DS3231 ?
Первый намного дешевле.
У ds3231 кварц встроен в корпус и отслеживается его температура, поэтому Accuracy (ppm) 2, поэтому если нужна точность (например уход в течение года на 2 минуты) то самое оно.
Воха
http://openocd.org/doc/html/Architecture-and-Core-Commands.html
Спасибо. Даже под STM32F103 нашел как подключить http://www.keil.com/support/man/docs/ulinkpro/ulinkpro_stm32f10xxx_etm.htm
Vadineros
Alexandre
да шо же вы себе такие ники-то делаете...
Vyacheslav
Тебя же не заставляют его запоминать
Воха
Чёт у меня самопальный wifimanager перенаправляет http адреса на локальный адрес, а при вводе https адреса - сервер не найден , из - за чего с виндовса страничка captive portal не открывается. Пока пристально не ковырял, кто виноват - сервер или dns,еще не знаю. Но мож кто с чем то таким сталкивался, а вдруг?))
Sandip
https://youtu.be/eBCFda5s6NQ
Андрей
коллеги, помогите, не могу найти в спецификации на есп8266 допустимые токи на gpio ногах поотдельности и суммарный.
Alexandre
Вот это стоит на их форуме:
Maximum Drive Capacity Imax 12 mA.
1.12mA here refers to the source current and sink current is greater than 12mA. The sink current of GPIO is about 20mA.
2.12mA is for per pin and each pin is the same.
3. Drive capacity current of all GPIO pins total can be 16 x 12 mA.
Alexandre
В других исxодниках указывается мах 170мА draw на чип
Андрей
т.е. SSR-40 напряжением 3.3. вольтах управлять можно любым количеством
Alexandre
ну если слегка ограничишь ток до 8мА, тогда да
Андрей
у них ток от 5 до 20 мА при напряжении от 3 до 32 вльт, почему то думается что ток растет с напряжением, т.е. при напряжении 3.3 В ток будет совсем немного больше 5мА
Alexandre
проверь сперва, китайцев надо проверять
Андрей
ну или мерить каждую эСэСРу на ток и подбирать ограничитель тока
Alexandre
просто проверь, что светодиод реле при 3,3в не потребляет слишком много
Svyatoslav
Коллеги, вопрос офтоп: хочу к ESP32 поставить хороший такой звуковой тракт. Записывать и воспроизводить голос без всякого дерьма.
Есть ли на просторах готовые сборки, к которым достаточно подключить микрофон и динамик, а конфигурить через MCU?
romanetz
Имеются в виду платы с кодеком по I2S?
Indr1x
https://www.terraelectronica.ru/images/news/notes/6073/ESP32-LyraT-Mini.jpg
romanetz
LyraT?
romanetz
Ну и да, esp32 не слишком искушён в звуке
Andy
дык есп же умеет в i2s вот и весь звук. в той же лире отдельный чип "аудиокодека"
Svyatoslav
Кхм...как вариант.
Идея - ESP использовать, как чип управления.
А весь звуковой тракт идет через кодек: запись и воспроизведения.
Мы используем этот кодек - TLV320AIC1110, но это такая шляпа - хрюканье и шумы. Вот интересно, есть ли OEM решения или платы расширения, которые могут выполнять всю фильтрацию.
Svyatoslav
Крайний вариант, мы просто ставим DSP проц. Но это переразводка платы и т.п.
