𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲
𝘂𝘅𝗻𝗮𝗺𝗲

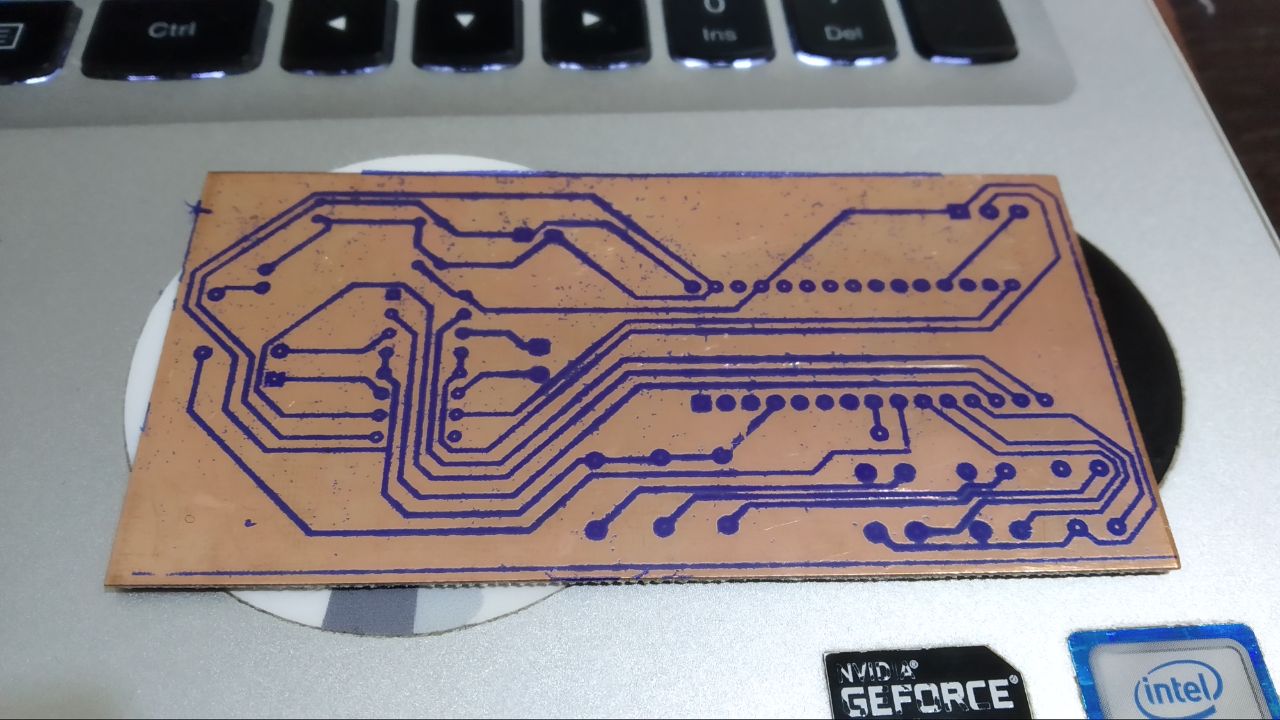

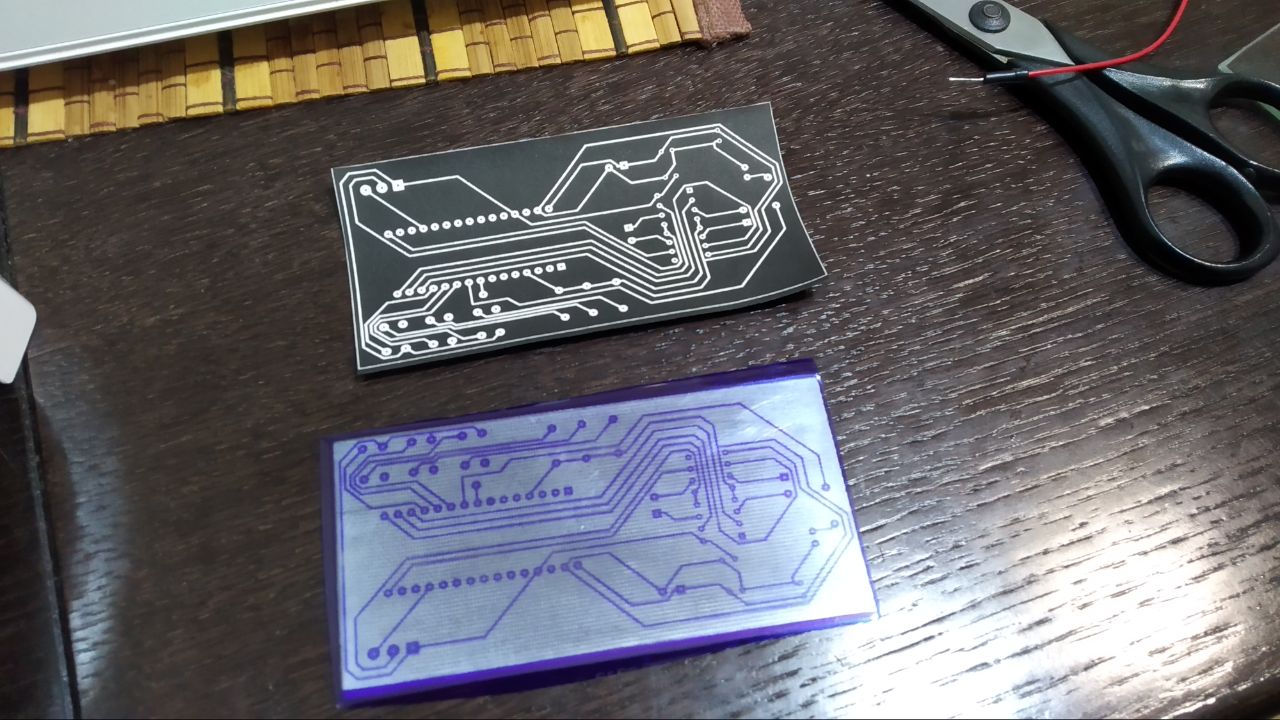

Размыто и в точках всё из-за того что вместо пленки как трафарета использовал бумагу обычную
Indr1x
А как через бумагу удалось проэкспонировать?
Дмитрий
Дмитрий
Вообще да, по цвету похоже что это ПФ-ВЩ
Andy
1. Плохо прогреваешь клеевой слой. У меня через 4-5 прогонов через ламинатор всё прилипает на ура. 2. Фоторезист говно, например ПФ-ВЩ - говно.
+ когда то давно сделал ламинатор из списанного canon fc. на нем один прогон нормального фоторезиста ( на o... как то название) хорошую адгезию обеспечивал. а это пф и 10 прогонов не сцеплялся.
Ihor
Нуээ. Если уже все писано, то зачем ООП.
поддержка кода, обновления ...
Дмитрий
+ когда то давно сделал ламинатор из списанного canon fc. на нем один прогон нормального фоторезиста ( на o... как то название) хорошую адгезию обеспечивал. а это пф и 10 прогонов не сцеплялся.
С печкой был? ПФ вообще странный фоторезист, через пол года может поплыть, даже в холодильнике (хз как он умудряется это делать).
Alexey D.
поддержка кода, обновления ...
Ну и зачем усложнять... Есть рабочее решение, ты хочешь его переписать. ООП не панацея, совсем. Хотя есть большой плюс. Объект - настройки, ивенты и не паришься. Но это много работы
Andy
Ну и зачем усложнять... Есть рабочее решение, ты хочешь его переписать. ООП не панацея, совсем. Хотя есть большой плюс. Объект - настройки, ивенты и не паришься. Но это много работы
на мое имхо ооп в мк с небогатой переферией немного лишнее. для простых проектов си достаточно. для более сложных можно писать на си в стиле ооп. а вот что гораздо важнее так это unit-тестирование.
𝘂𝘅𝗻𝗮𝗺𝗲
А как через бумагу удалось проэкспонировать?
ну вот получается, если дорожки чуть толще делать - то вполне норм получилось бы, бумага обычная, просто немного тонкая, для засветки надыбал машинку для маникюра у знакомой на 40 ватт
Vadineros
Привет всем! Заканчиваю разработку контроллера. Кто встречал или применял в самоделках LED для индикации статуса ESP32? Подскажите что может показывать такой индикатор? Думаю как это оптимально подключить и использовать.
Андрей
коллеги, подскажите где почитать про то как правильно платы разводить, типа правила какие-то устоявшиеся и т.д. или может можно кому-нибудь вопросы в личке позадавать.
Андрей
а то программировать умею, а хочется изделие красивое забабахать
romanetz
Высокоскоростная передача цифровых сигналов: начальный курс чёрной магии книжка такая
romanetz
Всё, что проще/не относится к ВЧ/СВЧ/большой мощности - куда оно нафиг денется, заработает
Vadineros
Привет всем! Заканчиваю разработку контроллера. Кто встречал или применял в самоделках LED для индикации статуса ESP32? Подскажите что может показывать такой индикатор? Думаю как это оптимально подключить и использовать.
На плате какие диагностические LED полезно сделать? Я делаю: Power +5V Power +3.3V Power +5V RS485 Insulated, в случае установки RS485 с развязкой. Power +5V OUT 1W#1, Питание устройств 1Wire Power +5V OUT 1W#2, Питание устройств 1Wire RS485#1 RX, TX UART0 RS485#2 RX, TX UART2 Status Indicator
Андрей
https://themagicsmoke.ru/books/pcb_gbu/ http://tyutyukov.ru/samspcbguide/ https://statics3.seeedstudio.com/fusion/ebook/Fusion+DFM+Russian+Version.pdf https://habr.com/ru/post/414141/
спасибо, хабр уже читал, статья замечательная и к месту, буду остальные осваивать. а пока вопрос - на одной стороне платы залил все и сказал что это земля, насколько правильно вторую сторону платы также залить и подать основное питание? видел в каком-то из роликов, но сомнения остались.
Indr1x
по ситуации. в целом ничего криминального. бывает что не нужно таких полигонов и можно питание раскидать дорожками
Artem
Господа подскажите. Использую екран некстион, и иногда подвисают мосфеты при нажатии
Artem
Artem
в воид сетап сериал бегин 115200
Alexandre
Господа подскажите. Использую екран некстион, и иногда подвисают мосфеты при нажатии
ты интересный, показал анимашку и спрашиваешь, что наделал не так? подробности реализации в студию!
Alexandre
ставлю не на дисплей, а на софт
Artem
екран подключен через rx tx
Artem
http://joxi.ru/p271e7biWZ6p3r
Artem
юзается библиотека некстион
Artem
http://joxi.ru/DmB4eDziz6QBlA
Artem
слушаются кнопки которые я сделал в екране
Artem
сетап вот
Artem
http://joxi.ru/LmG4QD5iJZL512
Alexandre
в основном цикле есть что-то, что может помешать отработчику?
Alexandre
у тебя выглядит, как будто release не отрабатывается
Artem
http://joxi.ru/12M4KjZi08ObBm
Artem
релиз отрабатывается просто в какой-то момент залипает
Artem
типа как буд-то скорости не хватает
Artem
хотя прописано 115200
Artem
и в экране тоже на главной странице
Alexandre
ну вот твой do_so_often() может надолго блокировать чтонибудь?
Alexandre
2 раза в секунду
Artem
http://joxi.ru/l2ZM86liEV3G1m
Alexandre
http://joxi.ru/l2ZM86liEV3G1m
сколько времени оно занимает? пока она отрабатывает, ничего с обработкой "кнопок" не происходит
Alexandre
это как идея, естественно
Andy
коллеги, подскажите где почитать про то как правильно платы разводить, типа правила какие-то устоявшиеся и т.д. или может можно кому-нибудь вопросы в личке позадавать.
до тех пор пока на плате есть только цифровые сигналы до 500мгц частотой правила только одно: красиво и для токов больше 500 ма дорожки пошире. наверное это все для начала.
Alexandre
до тех пор пока на плате есть только цифровые сигналы до 500мгц частотой правила только одно: красиво и для токов больше 500 ма дорожки пошире. наверное это все для начала.
когда я был маленьким... где-то первокурсником... нам такое же говорили про 1-2 мегагерца... потом планка поднялась до 50, а теперь уже и в гигагерцы уходим, пофиг какие дорожки 😂
Andy
когда я был маленьким... где-то первокурсником... нам такое же говорили про 1-2 мегагерца... потом планка поднялась до 50, а теперь уже и в гигагерцы уходим, пофиг какие дорожки 😂
это что бы человек не задавался вопросм: "а вот у меня esp32 на частоте 240 МГц работает, может надо чтот то еще учитывать?" а так начнет, и потихоньку в тему въедет ...
Vadineros
сделать прототип на макете и понять : нафига вот этот led
Так и будет. Сделаю прототип платы. Посмотрю. Пойму. Но мудрые люди сначала понимают, потом делают... )
Anonymous
http://joxi.ru/l2ZM86liEV3G1m
Телегам умеет из буфера отмена по Ctrl V вставлять изображения, так намного удобнее и писать и читать
Artem
Спасибо, буду пользоваться
Andy
Так и будет. Сделаю прототип платы. Посмотрю. Пойму. Но мудрые люди сначала понимают, потом делают... )
так то да. но тут начинаются нюансы : например если устройство будет в герметичном непрозрачном корпусе, то led подключается только для диагностики или плату будем то же развлекать в темноте? :) это я к тому что фиг его знает какая у вас задача, а потому ответить нужен или нет вот тот led не представляется возможным :( Общих же рекомендаций вы уже наверное и без моих "мудрых" мыслей начитались :)
Vadineros
так то да. но тут начинаются нюансы : например если устройство будет в герметичном непрозрачном корпусе, то led подключается только для диагностики или плату будем то же развлекать в темноте? :) это я к тому что фиг его знает какая у вас задача, а потому ответить нужен или нет вот тот led не представляется возможным :( Общих же рекомендаций вы уже наверное и без моих "мудрых" мыслей начитались :)
Ньансов много. Всех не знаю. Много выяснится в процессе тестирования и эксплуатации. Индикация особенно понадобится в период тестирования. Потом может пригодиться для первой диагностики проблем. Контроллер будет стоять в скрытых местах. В электро шкафах. Важный будет LED индикации статуса, режима работы. Можно будет сделать локальную прозрачность в лицевой панели. Думаю как влепить цветной LED 2812b или подобный. Его хватит на все случаи.
Vadineros

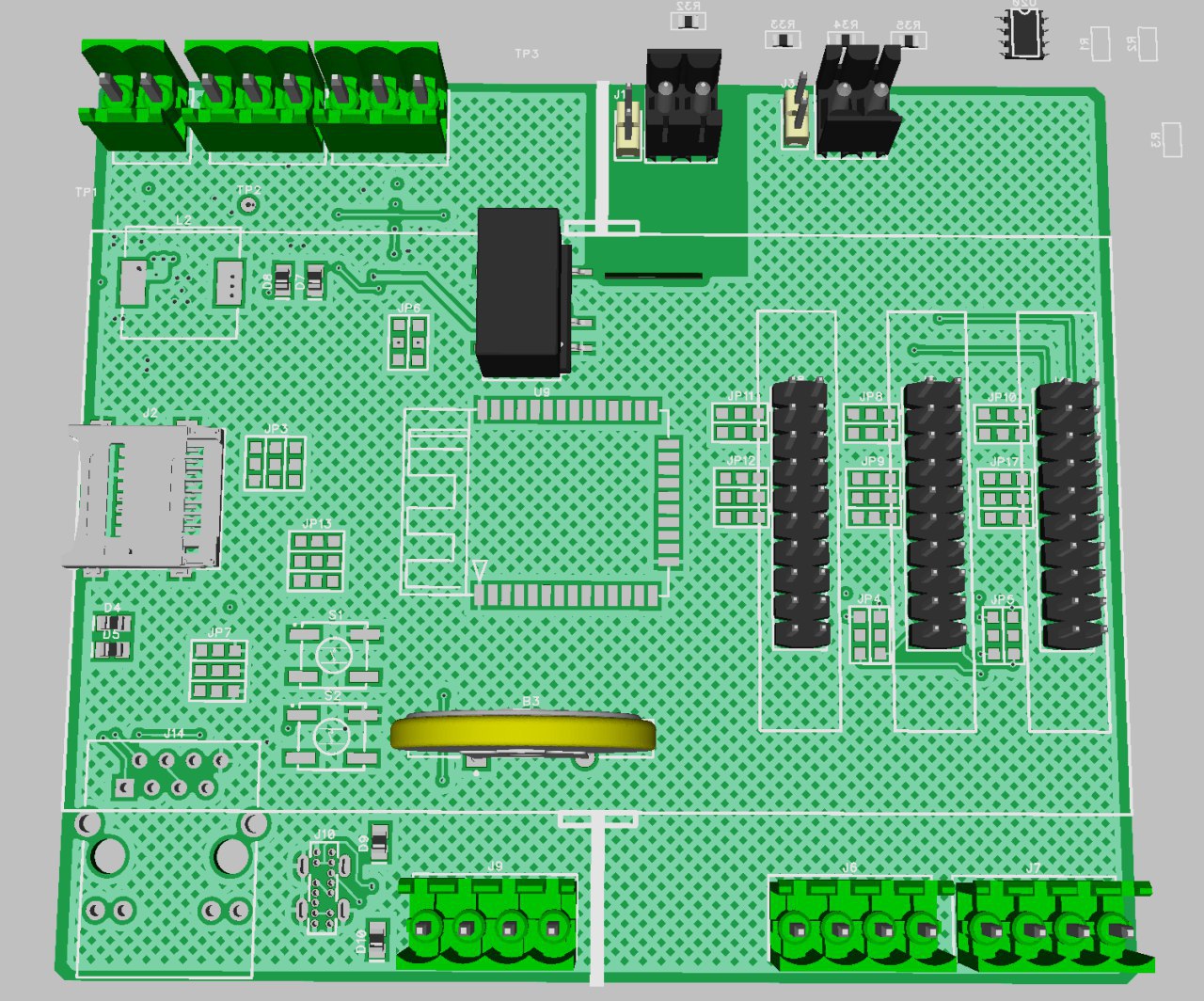

Старая версия платы. Примерный вид.
Vadineros
𝘂𝘅𝗻𝗮𝗺𝗲

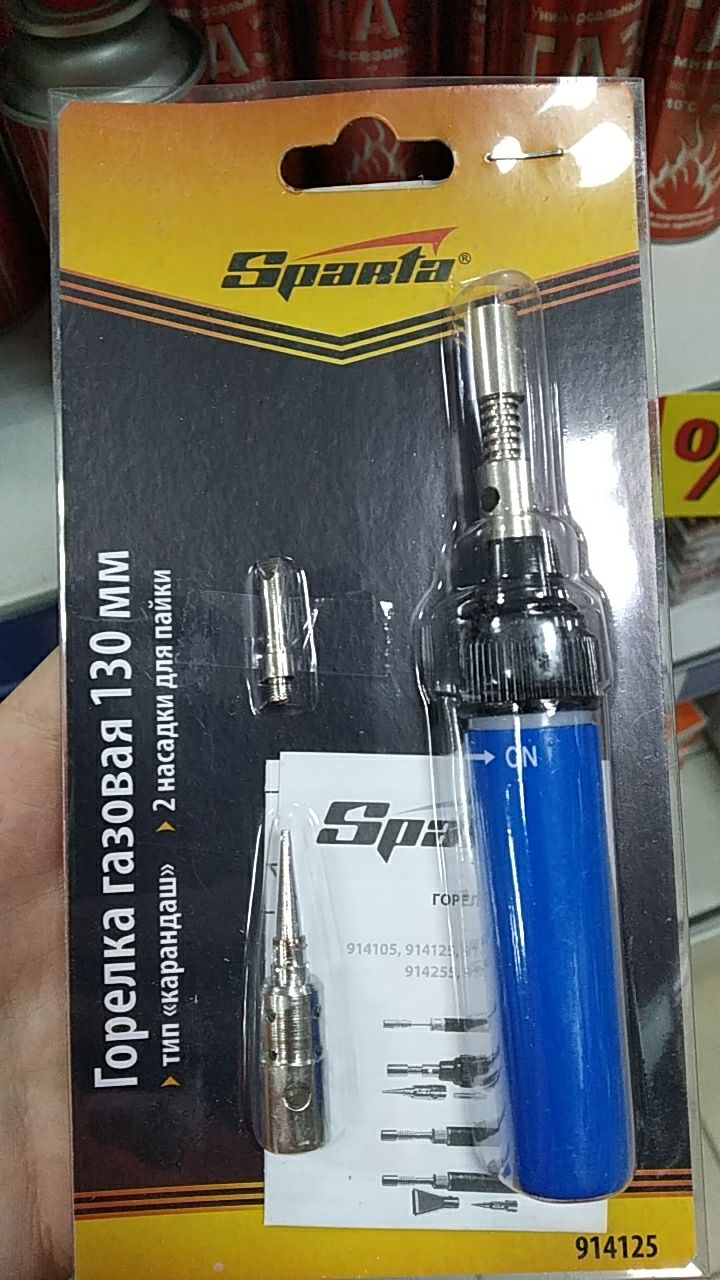

Кто знает, вот такой штукой вместо фена можно пользоваться? Или будет фигня?
Yury
Кто знает, вот такой штукой вместо фена можно пользоваться? Или будет фигня?
смотря в каких целях, паять точно не выйдет, термоусадку усадить или два провода спаять можно
𝘂𝘅𝗻𝗮𝗺𝗲
Вот такую штуку припаять
Yury
нереально
𝘂𝘅𝗻𝗮𝗺𝗲
Ок, пасиба
Sergey
Кто знает, вот такой штукой вместо фена можно пользоваться? Или будет фигня?
волосы сушить? я бы не стал ) паять тоже не вариант, спалишь нахрен
Sergey
Вот такую штуку припаять
а вот такую припаять не проблема если жалом
Alexandre
а вот такую припаять не проблема если жалом
ай, да припаяешь ты его одного бедного паяльником, не парься
Yury
Вот такую штуку припаять
обычным паяльником выйдет гораздо лучше
𝘂𝘅𝗻𝗮𝗺𝗲
ай, да припаяешь ты его одного бедного паяльником, не парься
Не, я то смогу, я просто инструментарий изучаю, мне не для конкретного случая, мне в целом
Alexandre
Не, я то смогу, я просто инструментарий изучаю, мне не для конкретного случая, мне в целом
"в целом" было уже много дискуссий, каждый выбирает для себя - люди старой школы утверждают, что все паяется паяльником. и права для себя, мне лично для SMD-мелочевки нравится очень фен
Alexandre
в идеале нужно оба - и паяльник со сменными жалами, и фен
Vadineros
хмм, тогда наверное имеет смысл заложится на будущее. т.е. в схеме заложить цепи на потом. типа резистор и лед на питание таким образом что его отсутствие не повлияет на устррйство, развести под них дорожки пр.
Осталась одна свободная нога ESP32. Думаю что подойдет для индикации режима. Больше свободных ног нет. Ставить расширение GPIO пока нет смысла. Поэтому закладывать в схему нечего. Еще будут ревизии платы. Можно будет переделать.
Alexey Kotelnikov
Под антенной ESP32 сеточный полигон, это не здорово. Обычно стараются располагать сбоку и вырез в плате делать, чтобы антенну ничего не экранировало.
Vadineros
Под антенной ESP32 сеточный полигон, это не здорово. Обычно стараются располагать сбоку и вырез в плате делать, чтобы антенну ничего не экранировало.
Контроллер будет устанавливаться в скрытых местах. В нишах, в электро шкафах. По умолчанию встроенная антенна будет работать плохо. Будет удлинитель от ESP32 до разьема в корпусе. Далее антенна или кабель с антенной.
Vadineros
